Вихрострумовий перетворювач

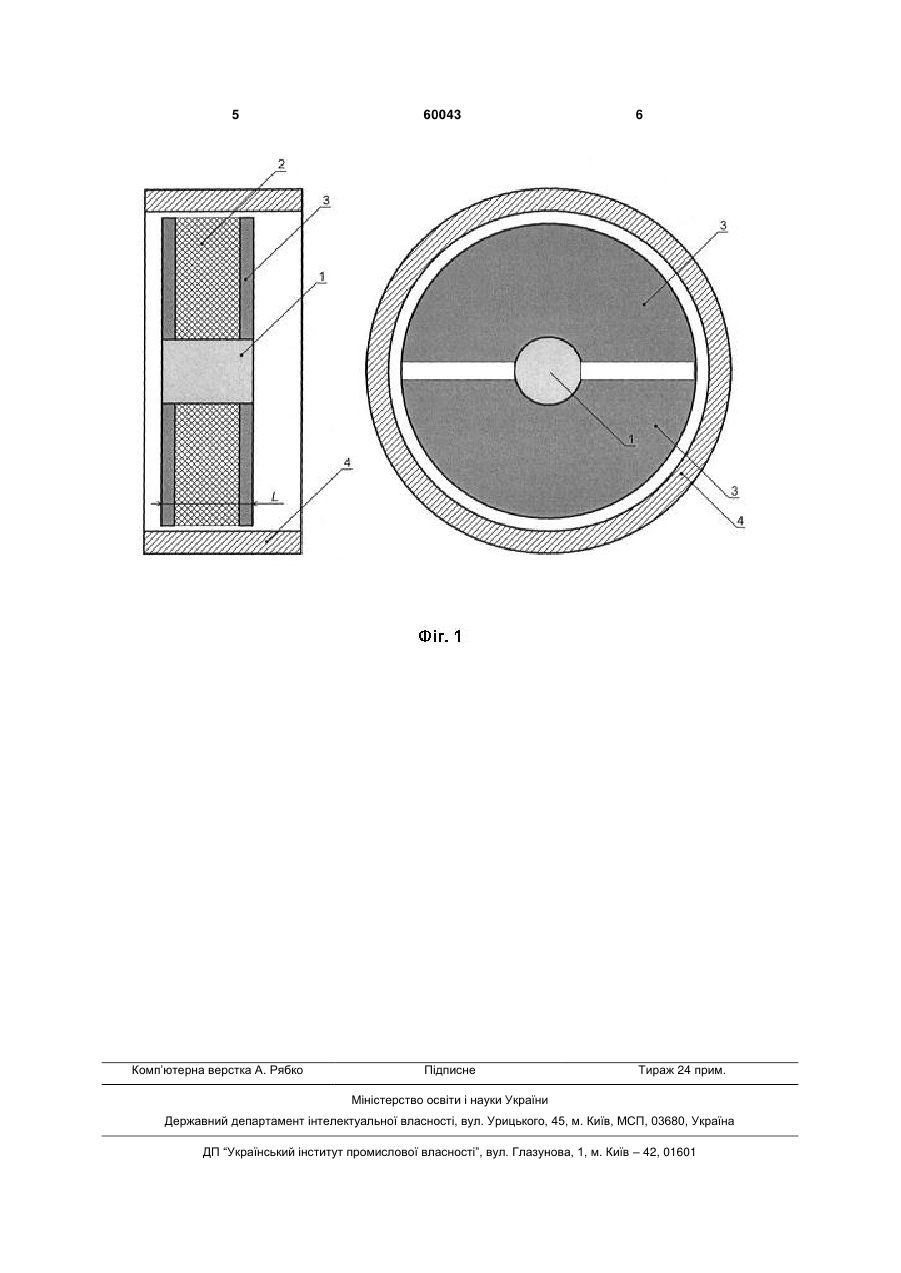

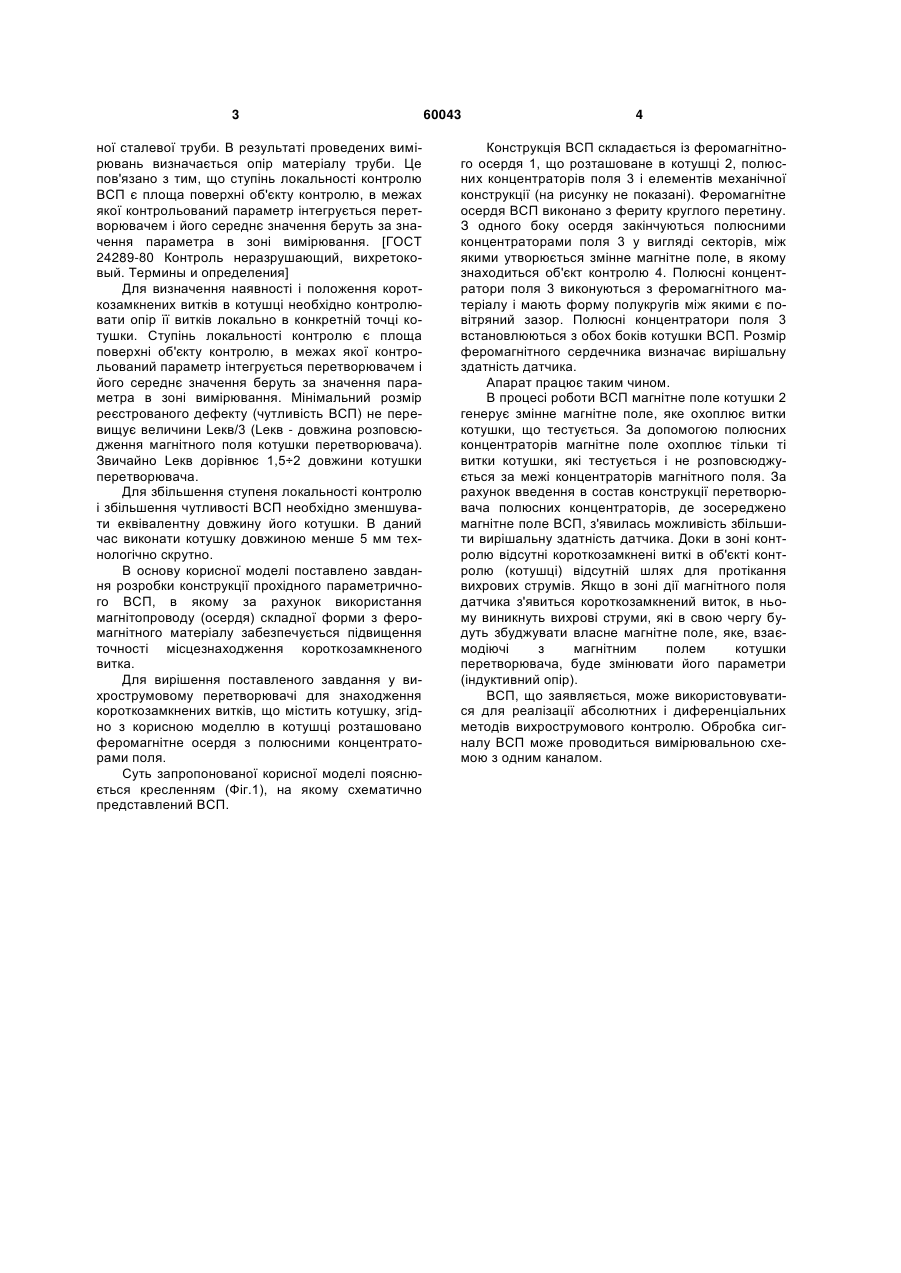

Вихрострумовий перетворювач, що містить котушку, який відрізняється тим, що у котушці розташовано феромагнітне осердя з полюсними концентраторами. (19) (21) u201013513 (22) 15.11.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) ШВЕЦЬ ЄВГЕН ЯКОВИЧ, ЮДАЧОВ АНДРІЙ ВАЛЕРІЙОВИЧ 3 ної сталевої труби. В результаті проведених вимірювань визначається опір матеріалу труби. Це пов'язано з тим, що ступінь локальності контролю ВСП є площа поверхні об'єкту контролю, в межах якої контрольований параметр інтегрується перетворювачем і його середнє значення беруть за значення параметра в зоні вимірювання. [ГОСТ 24289-80 Контроль неразрушающий, вихретоковый. Термины и определения] Для визначення наявності і положення короткозамкнених витків в котушці необхідно контролювати опір її витків локально в конкретній точці котушки. Ступінь локальності контролю є площа поверхні об'єкту контролю, в межах якої контрольований параметр інтегрується перетворювачем і його середнє значення беруть за значення параметра в зоні вимірювання. Мінімальний розмір реєстрованого дефекту (чутливість ВСП) не перевищує величини Lекв/3 (Lекв - довжина розповсюдження магнітного поля котушки перетворювача). Звичайно Lекв дорівнює 1,5÷2 довжини котушки перетворювача. Для збільшення ступеня локальності контролю і збільшення чутливості ВСП необхідно зменшувати еквівалентну довжину його котушки. В даний час виконати котушку довжиною менше 5 мм технологічно скрутно. В основу корисної моделі поставлено завдання розробки конструкції прохідного параметричного ВСП, в якому за рахунок використання магнiтопроводу (осердя) складної форми з феромагнітного матеріалу забезпечується підвищення точності місцезнаходження короткозамкненого витка. Для вирішення поставленого завдання у вихрострумовому перетворювачі для знаходження короткозамкнених витків, що містить котушку, згідно з корисною моделлю в котушці розташовано феромагнітне осердя з полюсними концентраторами поля. Суть запропонованої корисної моделі пояснюється кресленням (Фіг.1), на якому схематично представлений ВСП. 60043 4 Конструкція ВСП складається із феромагнітного осердя 1, що розташоване в котушці 2, полюсних концентраторів поля 3 і елементів механічної конструкції (на рисунку не показані). Феромагнітне осердя ВСП виконано з фериту круглого перетину. З одного боку осердя закінчуються полюсними концентраторами поля 3 у вигляді секторів, між якими утворюється змінне магнітне поле, в якому знаходиться об'єкт контролю 4. Полюсні концентратори поля 3 виконуються з феромагнітного матеріалу і мають форму полукругів між якими є повітряний зазор. Полюсні концентратори поля 3 встановлюються з обох боків котушки ВСП. Розмір феромагнітного сердечника визначає вирішальну здатність датчика. Апарат працює таким чином. В процесі роботи ВСП магнітне поле котушки 2 генерує змінне магнітне поле, яке охоплює витки котушки, що тестується. За допомогою полюсних концентраторів магнітне поле охоплює тільки ті витки котушки, які тестується і не розповсюджується за межі концентраторів магнітного поля. За рахунок введення в состав конструкції перетворювача полюсних концентраторів, де зосереджено магнітне поле ВСП, з'явилась можливість збільшити вирішальну здатність датчика. Доки в зоні контролю відсутні короткозамкнені виткі в об'єкті контролю (котушці) відсутній шлях для протікання вихрових струмів. Якщо в зоні дії магнітного поля датчика з'явиться короткозамкнений виток, в ньому виникнуть вихрові струми, які в свою чергу будуть збуджувати власне магнітне поле, яке, взаємодіючі з магнітним полем котушки перетворювача, буде змінювати його параметри (індуктивний опір). ВСП, що заявляється, може використовуватися для реалізації абсолютних і диференціальних методів вихрострумового контролю. Обробка сигналу ВСП може проводиться вимірювальною схемою з одним каналом. 5 Комп’ютерна верстка А. Рябко 60043 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
