Привід круглов’язальної машини

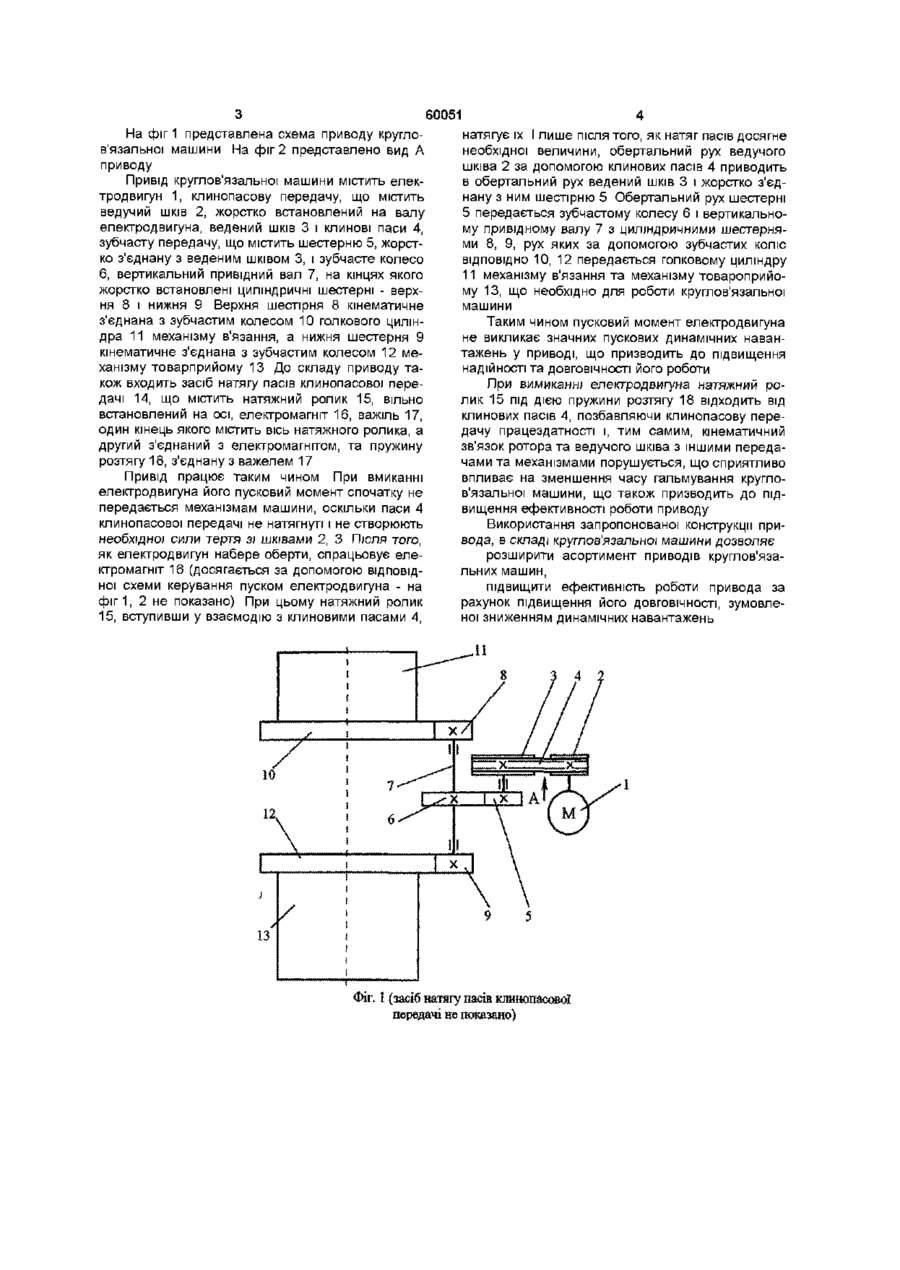

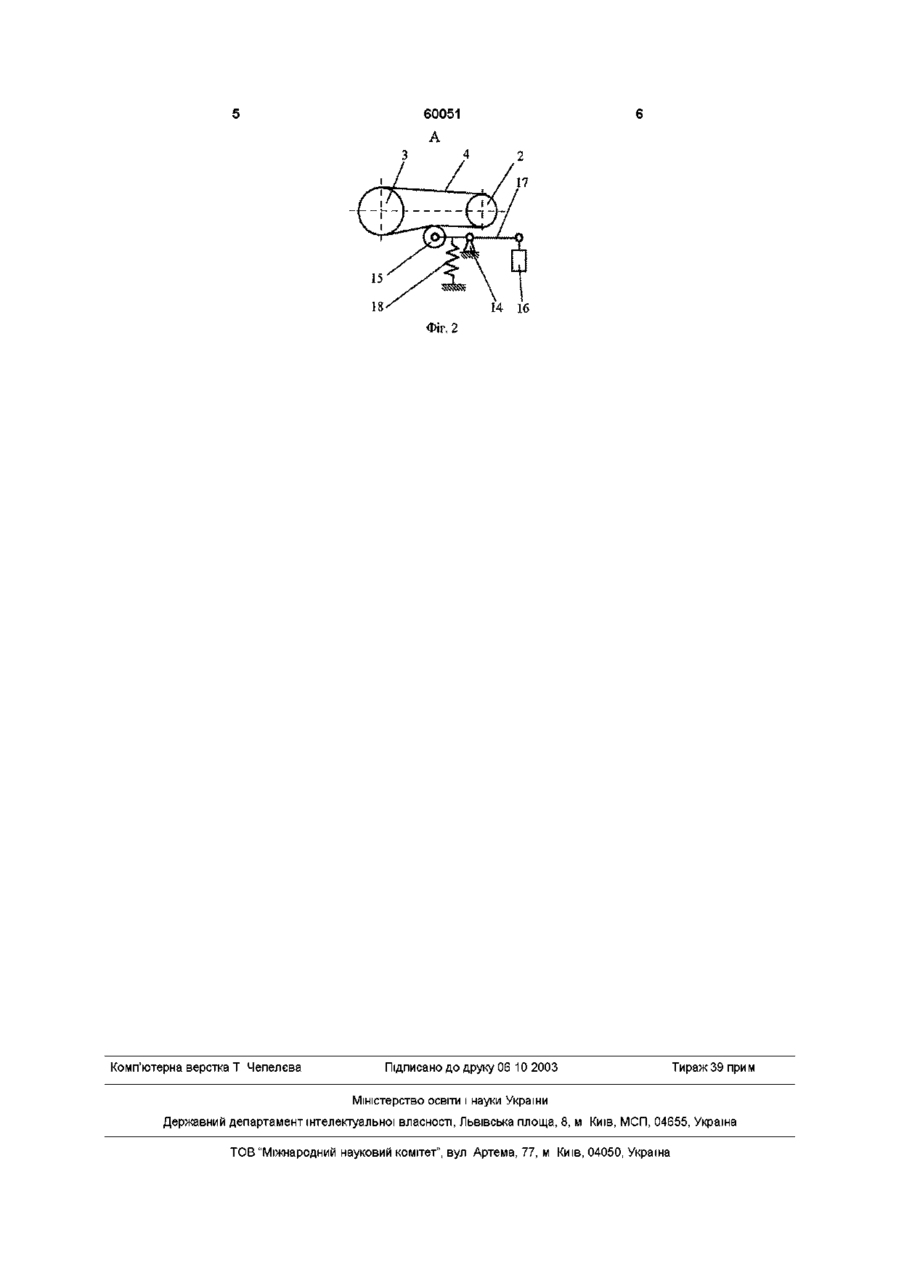

Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електро двигуна, кінематично з'єднану з зубчастими передачами, які в свою чергу кінематично з'єднані між собою та з голковим циліндром механізму в'язання і механізмом товароприйому, який відрізняється тим, що додатково оснащений засобом натягування пасів клинопасової передачі, що містить натяжний ролик, вільно встановлений на осі, електромагніт, важіль, один кінець якого містить вісь натяжного ролика, а другий з'єднаний з електромагнітом, та пружину розтягування, з'єднану з важелем Винахід відноситься до області трикотажного машинобудування, а саме, до приводів круглов'язальних машин Відомий привод круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, та зубчасті передачі, кінематичне з'єднані між собою та з голковим циліндром механізму в'язання і механізмом товароприйому (див Коган Л П , Кесслер Ю В Однофонтурные кругловязальные машины - М Легкая индустрия, 1958 С 21, рис 13) Наявність електродвигуна, що в момент пуску круглов'язальної машини передає свій пусковий момент приводу машини повністю, призводить до появи значних пускових динамічних навантажень, що зменшує надійність та ДОВГОВІЧНІСТЬ роботи приводу є раціональним, оскільки при цьому погіршується пускова характеристика електродвигуна, що знижує ефективність роботи та ДОВГОВІЧНІСТЬ приводу Таким чином в основу винаходу покладена задача створити таку конструкцію приводу круглов'язальної машини, в якій шляхом введення додаткових елементів та їх зв'язків забезпечилось би підвищення ДОВГОВІЧНОСТІ роботи приводу Поставлена задача вирішена тим, що привад круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, кінематично з'єднану з зубчастими передачами, які в свою чергу кінематичне з'єднані між собою та з голковим циліндром механізму в'язання і механізмом товароприйому, згідно з винаходом, додатково оснащений засобом натягу пасів клинопасової передачі, що містить натяжний ролик, вільно встановлений на осі, електромагніт, важіль, один кінець якого містить вісь натяжного ролика, а другий з'єднаний з електромагнітом, та пружину розтягу, з'єднану з важелем Відомий також привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, та зубчасті передачі, кінематично з'єднані між собою та з голковим циліндром механізму в'язання і механізмом товароприйому Причому система управління електродвигуна включає реостати, що в момент пуску машини зменшує величину пускового моменту електродвигуна, знижуючи тим самим динамічні навантаження в приводі (див Машины однофонтурные кругловязальные типа КО Техническое описание и инструкция по эксплуатации - Черновцы - 1992 С 68, рис 20) Проте таке вирішення проблеми зменшення пускового моменту електродвигуна не Оснащення приводу засобом натягу пасів клинопасової передачі, що містить натяжний ролик, вільно встановлений на осі, електромагніт, важіль, один кінець якого містить вісь натяжного ролика, а другий з'єднаний з електромагнітом, та пружину розтягу, з'єднану з важелем, дозволяє в момент пуску круглов'язальної машини обмежити пусковий момент електродвигуна за рахунок проковзування пасів і тим самим підвищити ДОВГОВІЧНІСТЬ ЙОГО роботи ю о о (О 60051 На фіг 1 представлена схема приводу круглов'язальної машини На фіг 2 представлено вид А приводу Привід круглов'язальної машини містить електродвигун 1, клинопасову передачу, що містить ведучий шків 2, жорстко встановлений на валу електродвигуна, ведений шків 3 і клинові паси 4, зубчасту передачу, що містить шестерню 5, жорстко з'єднану з веденим шківом 3, і зубчасте колесо 6, вертикальний привідний вал 7, на кінцях якого жорстко встановлені циліндричні шестерні - верхня 8 і нижня 9 Верхня шестірня 8 кінематичне з'єднана з зубчастим колесом 10 голкового циліндра 11 механізму в'язання, а нижня шестерня 9 кінематичне з'єднана з зубчастим колесом 12 механізму товарприйому 13 До складу приводу також входить засіб натягу пасів клинопасової передачі 14, що містить натяжний ролик 15, вільно встановлений на осі, електромагніт 16, важіль 17, один кінець якого містить вісь натяжного ролика, а другий з'єднаний з електромагнітом, та пружину розтягу 18, з'єднану з важелем 17 Привід працює таким чином При вмиканні електродвигуна його пусковий момент спочатку не передається механізмам машини, оскільки паси 4 клинопасової передачі не натягнуті і не створюють необхідної сили тертя зі шківами 2, 3 Після того, як електродвигун набере оберти, спрацьовує електромагніт 16 (досягається за допомогою відповідної схеми керування пуском електродвигуна - на фіг1, 2 не показано) При цьому натяжний ролик 15, вступивши у взаємодію з клиновими пасами 4, натягує їх І лише після того, як натяг пасів досягне необхідної величини, обертальний рух ведучого шківа 2 за допомогою клинових пасів 4 приводить в обертальний рух ведений шків 3 і жорстко з'єднану з ним шестірню 5 Обертальний рух шестерні 5 передається зубчастому колесу 6 і вертикальному привідному валу 7 з циліндричними шестернями 8, 9, рух яких за допомогою зубчастих коліс ВІДПОВІДНО 10, 12 передається голковому циліндру 11 механізму в'язання та механізму товароприйому 13, що необхідно для роботи круглов'язальної машини Таким чином пусковий момент електродвигуна не викликає значних пускових динамічних навантажень у приводі, що призводить до підвищення надійності та ДОВГОВІЧНОСТІ ЙОГО роботи При вимиканні електродвигуна натяжний ролик 15 під дією пружини розтягу 18 відходить від клинових пасів 4, позбавляючи клинопасову передачу працездатності і, тим самим, кінематичний зв'язок ротора та ведучого шківа з іншими передачами та механізмами порушується, що сприятливо впливає на зменшення часу гальмування круглов'язальної машини, що також призводить до підвищення ефективності роботи приводу Використання запропонованої конструкції привода, в складі круглов'язальної машини дозволяє розширити асортимент приводів круглов'язальних машин, підвищити ефективність роботи привода за рахунок підвищення його ДОВГОВІЧНОСТІ, зумовленої зниженням динамічних навантажень ФІг. 1 (засіб натягу пасів клинопасової передачі не показано) 60051 Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
