Карабінчик, що ковзає, для з’єднання головної ліски з поводками

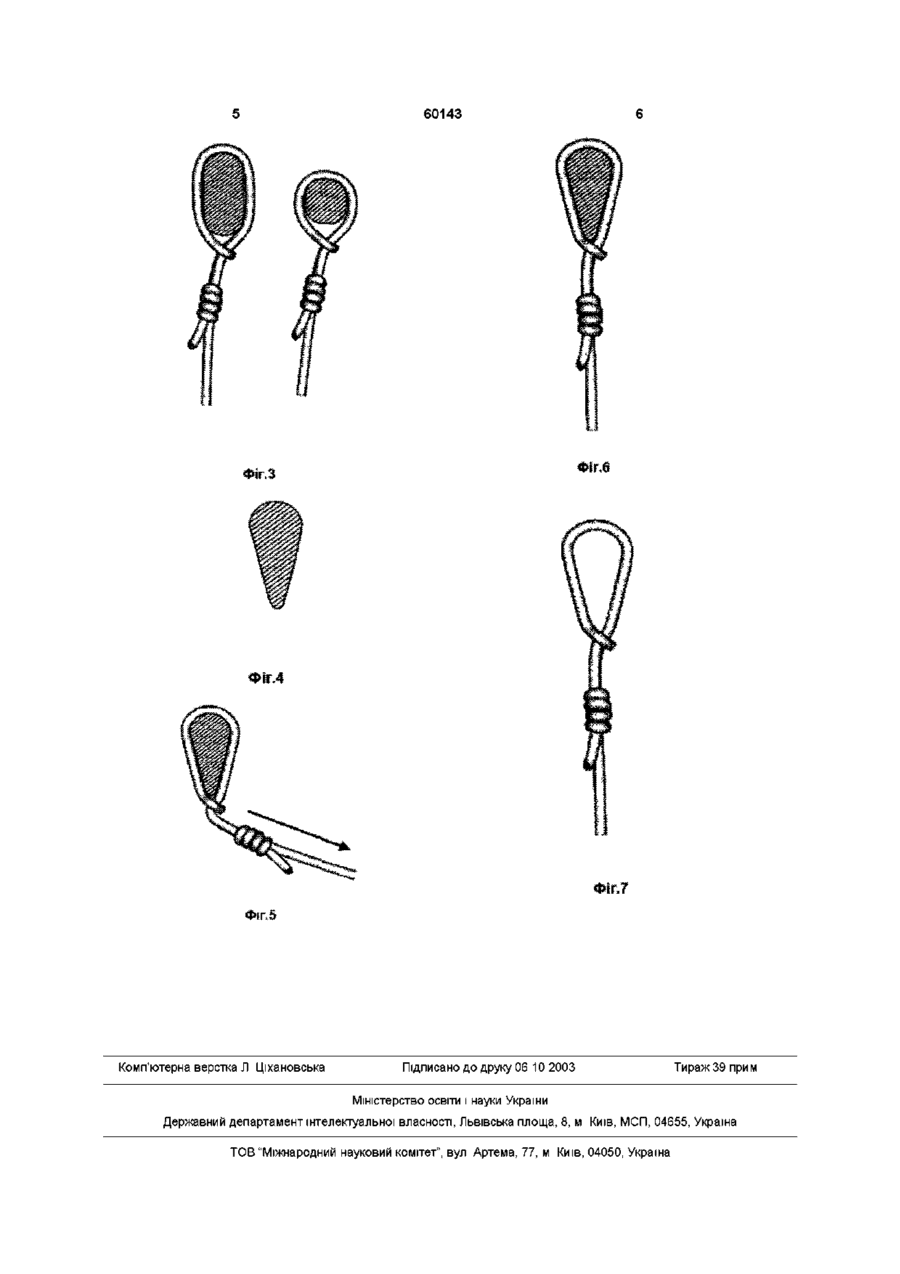

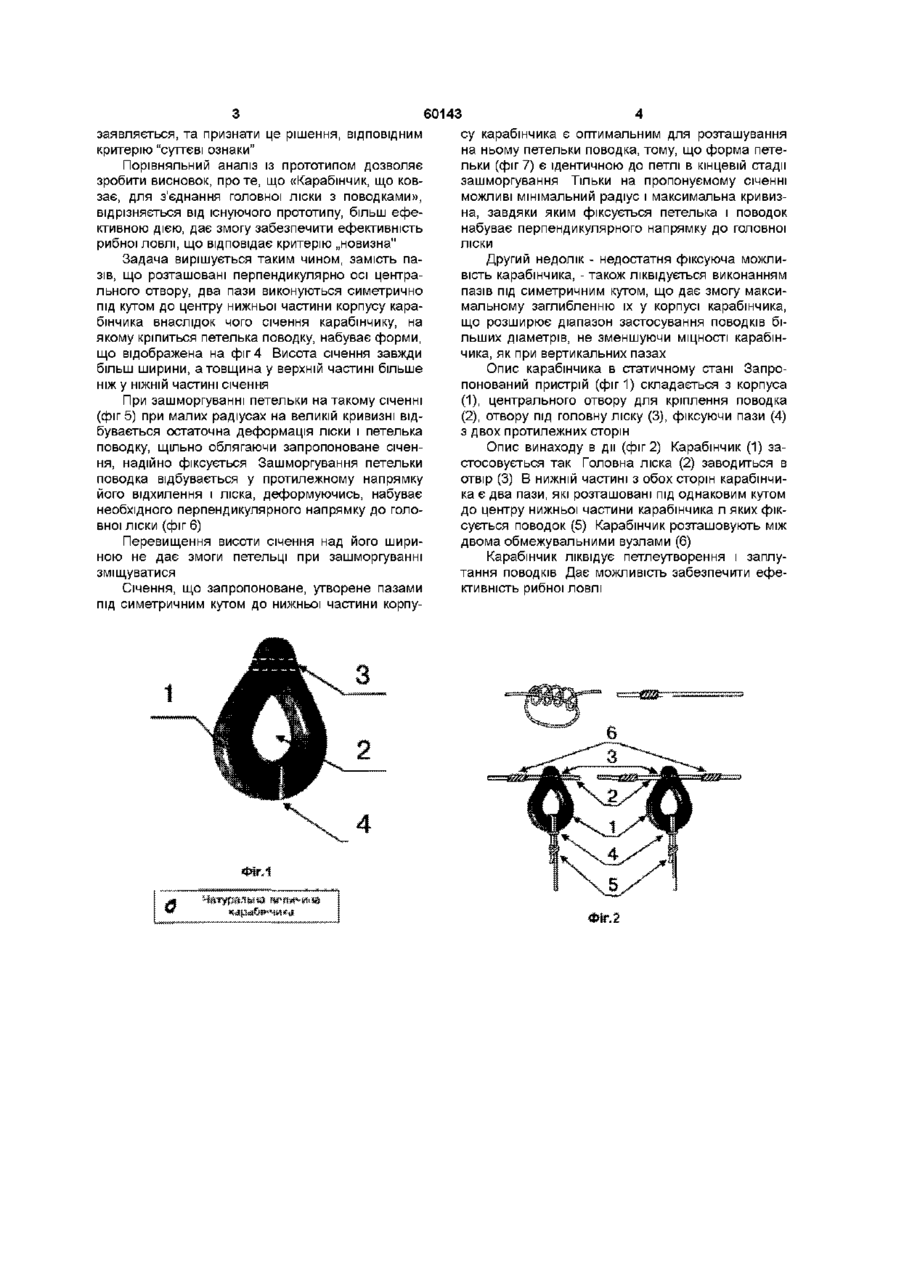

Карабінчик, що ковзає, для з'єднання головної ліски з поводками, що має корпус краплеподібної Винахід, що передбачається, відноситься до аматорської та спортивної рибної ловлі і є елементом риболовних снастей, для ліквідування петлеутвореньта заплутання поводків Існує карабінчик, що ковзає, для рибної ловлі на донну снасть для з'єднання головної ліски з поводками (заявка на деклараційний патент №2000063431 від 6 04 2001 р ) Це конструктивне рішення є найбільш близьким до запропонованого і є прототипом У прототипі є такі недоліки при виконанні перпендикулярних пазів у нижній частині карабінчику, січення на якому саме і кріпиться поводок, набуває, в залежності від форми нижньої частини корпусу карабінчику, вид квадрата або прямокутника з закругленням у верхній і нижній частині (фіг 3) Запропонована конструкція найбільш ефективно ліквідує петлеутворення і заплутання поводків при способі їх кріплення "петля в петлю", тому що, частина поводка, що починається від карабінчику, сформована з двох лісок, які за рахунок ВДВІЧІ збільшеної пружності, ВІДПОВІДНО збільшують і відстань перпендикулярного відхилення поводка від головної ліски При застосуванні м'яких, або тонких лісок, при інших способах кріплення поводків карабінчик не ефективний, тому що в поводку з однієї ліски недостатньо пружності для відхилення головної ліски Петелька поводку на січеннях прототипу, при зашморгуванні, утворює конфігурації зображенні на фіг З Зважаючи нате, що розміри січення по висоті і ширині повинні бути мінімальними, зігнутість ліски, облягаючи такі січення, буде максимальною ВІДПОВІДНО, ПІД дією пружності, властивість випрямлення ліски також буде проявлена максимально форми, в якому є центральний отвір та отвір під ліску, який відрізняється тим, що отвір під ліску розміщують перпендикулярно осі центрального отвору, а в протилежному отворі під ліску виконують два пази для фіксації, що розташовані під однаковим кутом симетрично до центру нижньої частини корпусу Паралельні між собою пази, в яких розташовується петелька поводку, створюють припони для зашморгування Внаслідок вищезгаданого, петелька поводку при зашморгуванні фіксується недостатньо і ненадійно Крім того, відбувається зміщення поводку відносно напрямку пазів, куток відхилення якого зростає при застосуванні товстіших і тому більш пружних лісок (фіг 3) Такі явища приводять до того, що не щільне облягання, послаблення, недостатня і ненадійна фіксація петельки при зашморгуванні дає змогу поводку зміщуватися на січеннях прототипу до головної ліски, що приводить до заплутання Зміщення поводку відносно вертикальних пазів також приводить до зближення поводку з головною ліскою Таким чином, при зашморгуванні петельки поводку, на січеннях утворених перпендикулярними пазами, перпендикулярний напрямок поводку до головної ліски неможливий В основу винаходу, що передбачається, поставлено задачу розробити карабінчик, що ковзає, для з'єднання головної ліски з поводками, що має корпус краплевидної форми, в якому є центральний отвір та отвір під ліску, шляхом розміщення отвору під ліску перпендикулярно осі центрального отвору, а в протилежному отворі під ліску виконанням двох пазів для фіксації, що розташовують під однаковим кутом симетрично до центру нижньої частини корпусу, щоб забезпечити ліквідування петлеутворень і заплутання поводків при використанні карабінчика Аналіз відомих технічних рішень у галузі аматорської та спортивної рибної ловлі дозволяє зробити висновок про відсутність ознак, що схожі з суттєвими ВІДМІННИМИ ознаками карабінчика, що CO о (О 60143 су карабінчика є оптимальним для розташування заявляється, та признати це рішення, ВІДПОВІДНИМ на ньому петельки поводка, тому, що форма петекритерію "суттєві ознаки" льки (фіг 7) є ідентичною до петлі в кінцевій стадії Порівняльний аналіз із прототипом дозволяє зашморгування Тільки на пропонуємому січенні зробити висновок, проте, що «Карабінчик, що ковможливі мінімальний радіус і максимальна кривиззає, для з'єднання головної ліски з поводками», на, завдяки яким фіксується петелька і поводок відрізняється від існуючого прототипу, більш ефенабуває перпендикулярного напрямку до головної ктивною дією, дає змогу забезпечити ефективність ліски рибної ловлі, що відповідає критерію „новизна" Задача вирішується таким чином, замість паДругий недолік - недостатня фіксуюча можлизів, що розташовані перпендикулярно осі центравість карабінчика, - також ліквідується виконанням льного отвору, два пази виконуються симетрично пазів під симетричним кутом, що дає змогу максипід кутом до центру нижньої частини корпусу карамальному заглибленню їх у корпусі карабінчика, бінчика внаслідок чого січення карабінчику, на що розширює діапазон застосування поводків біякому кріпиться петелька поводку, набуває форми, льших діаметрів, не зменшуючи МІЦНОСТІ карабінщо відображена на фіг 4 Висота січення завжди чика, як при вертикальних пазах більш ширини, а товщина у верхній частині більше Опис карабінчика в статичному стані Запроніж у НІЖНІЙ частині січення понований пристрій (фиг 1) складається з корпуса (1), центрального отвору для кріплення поводка При зашморгуванні петельки на такому січенні (2), отвору під головну ліску (3), фіксуючи пази (4) (фіг 5) при малих радіусах на великій кривизні відз двох протилежних сторін бувається остаточна деформація ліски і петелька поводку, щільно облягаючи запропоноване січенОпис винаходу в дії (фіг 2) Карабінчик (1) заня, надійно фіксується Зашморгування петельки стосовується так Головна ліска (2) заводиться в поводка відбувається у протилежному напрямку отвір (3) В нижній частині з обох сторін карабінчийого відхилення і ліска, деформуючись, набуває ка є два пази, які розташовані під однаковим кутом необхідного перпендикулярного напрямку до голодо центру нижньої частини карабінчика л яких фіквної ліски (фіг 6) сується поводок (5) Карабінчик розташовують між двома обмежувальними вузлами (6) Перевищення висоти січення над його шириною не дає змоги петельці при зашморгуванні Карабінчик ліквідує петлеутворення і заплузміщуватися тання поводків Дає можливість забезпечити ефективність рибної ловлі Січення, що запропоноване, утворене пазами під симетричним кутом до нижньої частини корпу 60143 ФІГ.4 ФіГ,§ Комп'ютерна верстка Л Ціхановська Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
