Спосіб вимірювання кутових відстаней

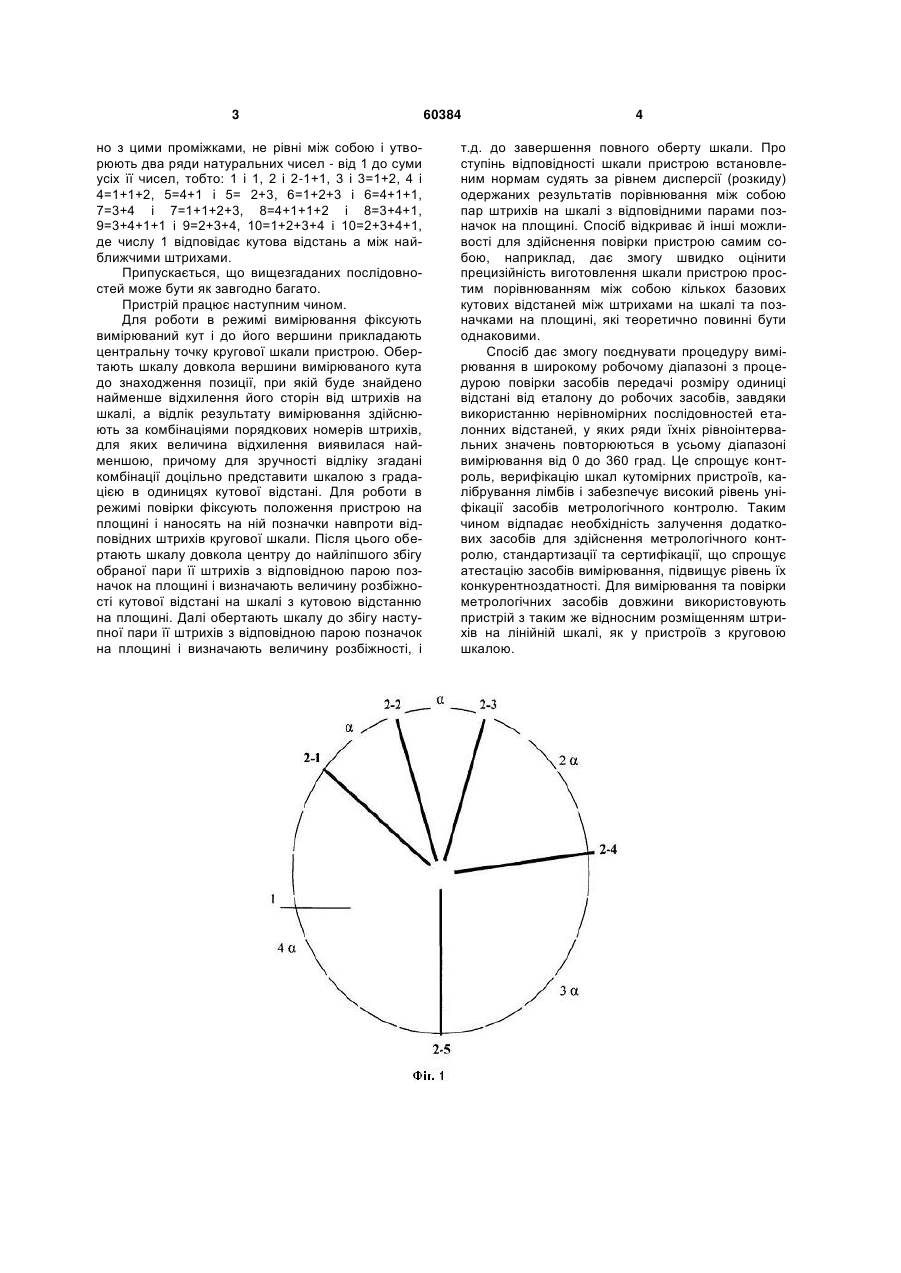

Спосіб вимірювання кутових відстаней, який передбачає фіксацію і наступне порівнювання ви 3 но з цими проміжками, не рівні між собою і утворюють два ряди натуральних чисел - від 1 до суми усіх її чисел, тобто: 1 і 1, 2 і 2-1+1, 3 і 3=1+2, 4 і 4=1+1+2, 5=4+1 і 5= 2+3, 6=1+2+3 і 6=4+1+1, 7=3+4 і 7=1+1+2+3, 8=4+1+1+2 і 8=3+4+1, 9=3+4+1+1 і 9=2+3+4, 10=1+2+3+4 і 10=2+3+4+1, де числу 1 відповідає кутова відстань а між найближчими штрихами. Припускається, що вищезгаданих послідовностей може бути як завгодно багато. Пристрій працює наступним чином. Для роботи в режимі вимірювання фіксують вимірюваний кут і до його вершини прикладають центральну точку кругової шкали пристрою. Обертають шкалу довкола вершини вимірюваного кута до знаходження позиції, при якій буде знайдено найменше відхилення його сторін від штрихів на шкалі, а відлік результату вимірювання здійснюють за комбінаціями порядкових номерів штрихів, для яких величина відхилення виявилася найменшою, причому для зручності відліку згадані комбінації доцільно представити шкалою з градацією в одиницях кутової відстані. Для роботи в режимі повірки фіксують положення пристрою на площині і наносять на ній позначки навпроти відповідних штрихів кругової шкали. Після цього обертають шкалу довкола центру до найліпшого збігу обраної пари її штрихів з відповідною парою позначок на площині і визначають величину розбіжності кутової відстані на шкалі з кутовою відстанню на площині. Далі обертають шкалу до збігу наступної пари її штрихів з відповідною парою позначок на площині і визначають величину розбіжності, і 60384 4 т.д. до завершення повного оберту шкали. Про ступінь відповідності шкали пристрою встановленим нормам судять за рівнем дисперсії (розкиду) одержаних результатів порівнювання між собою пар штрихів на шкалі з відповідними парами позначок на площині. Спосіб відкриває й інші можливості для здійснення повірки пристрою самим собою, наприклад, дає змогу швидко оцінити прецизійність виготовлення шкали пристрою простим порівнюванням між собою кількох базових кутових відстаней між штрихами на шкалі та позначками на площині, які теоретично повинні бути однаковими. Спосіб дає змогу поєднувати процедуру вимірювання в широкому робочому діапазоні з процедурою повірки засобів передачі розміру одиниці відстані від еталону до робочих засобів, завдяки використанню нерівномірних послідовностей еталонних відстаней, у яких ряди їхніх рівноінтервальних значень повторюються в усьому діапазоні вимірювання від 0 до 360 град. Це спрощує контроль, верифікацію шкал кутомірних пристроїв, калібрування лімбів і забезпечує високий рівень уніфікації засобів метрологічного контролю. Таким чином відпадає необхідність залучення додаткових засобів для здійснення метрологічного контролю, стандартизації та сертифікації, що спрощує атестацію засобів вимірювання, підвищує рівень їх конкурентноздатності. Для вимірювання та повірки метрологічних засобів довжини використовують пристрій з таким же відносним розміщенням штрихів на лінійній шкалі, як у пристроїв з круговою шкалою. 5 Комп’ютерна верстка А. Крулевський 60384 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
