Спосіб вимірювання кутових відстаней

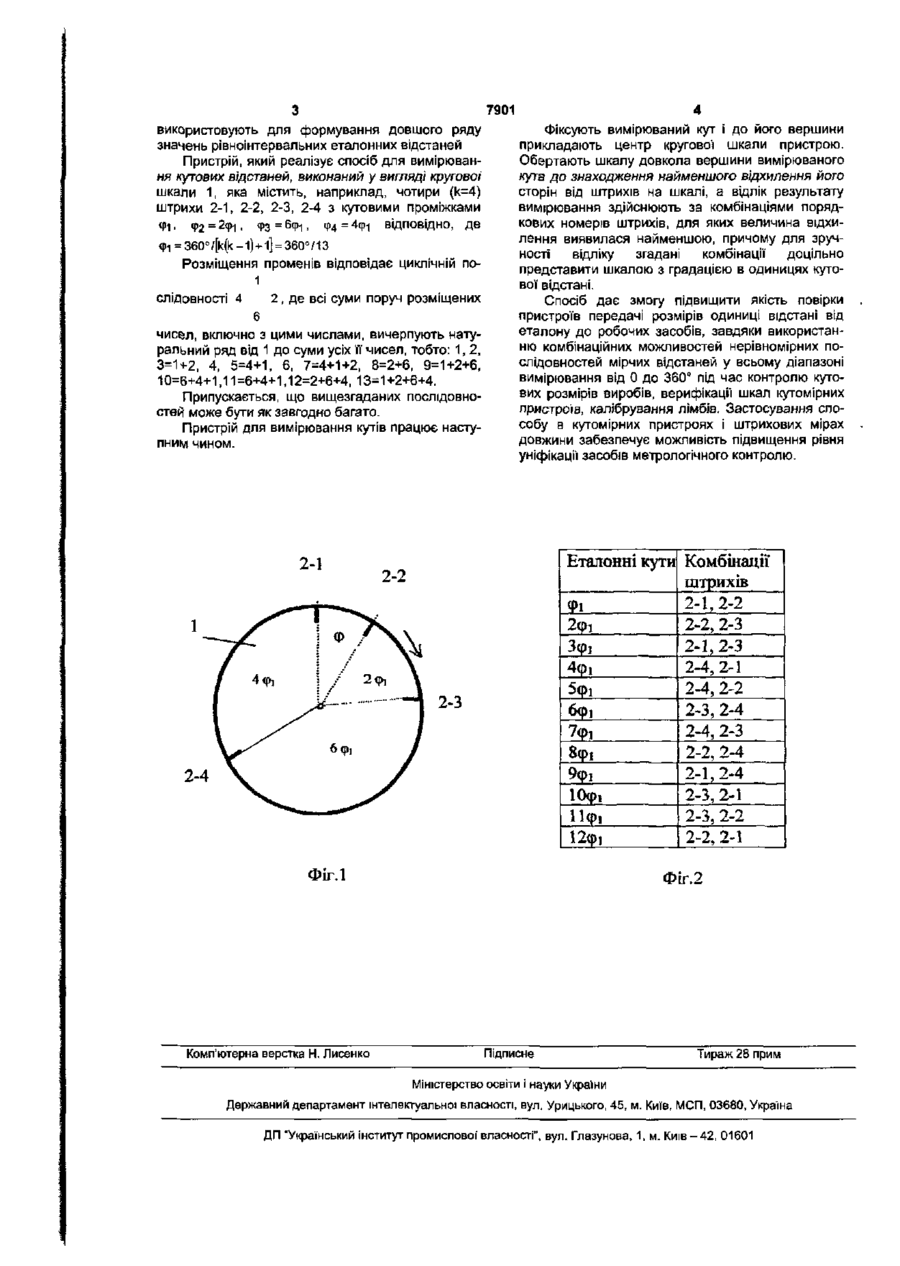

Спосіб вимірювання кутових відстаней, який передбачає фіксацію І наступне порівнювання вимірюваної відстані з послідовністю еталонних відстаней, як послідовність еталонних відстаней використовують послідовність кутових проміжків між променями, що виходять з однієї спільної' точки і утворюють нерівні один відносно одного кути, кратні найменшому з них. Корисна модель стосується контрольновимірювальної техніки, може бути використаний для вимірювання та відтворення кутових або лінійних відстаней під час контролю вимірювальних засобів та підвищення рівня уніфікації багатозначних мір Відомий спосіб вимірювання довжини або кутів, згідно з яким порівнюють вимірювану відстань з багатозначною мірою і за її шкалою визначають відстань [Богуславский М.Г, Цейтлин Я М. Приборы и методы точных измерений длины и углов. М.: Изд. стандартов, 1976 - с 72-76, 154-155]. Однак такий спосіб не забезпечує вимірювання в широкому діапазоні лінійних і кутових відстаней. Найближчим технічним рішенням є спосіб вимірювання, який передбачає фіксацію і наступне порівнювання вимірюваної відстані з послідовністю еталонних відстаней. [Белкин И М Средства линейно-угловых измерений. Справочник. - М.: Машиностроение, 1987. с 250-251]. Однак цей спосіб також не забезпечує широкого діапазону вимірювань. В основу корисної моделі поставлено завдання створення такого способу вимірювання кутових відстаней, в якому завдяки тому, що порівнювання вимірюваної відстані здійснюють за довшим рядом рівноінтервальних значень еталонних відстаней, розширюється робочий діапазон, і тому підвищується точність вимірювання. Поставлена задача вирішується тим, що в способі вимірювання кутових відстаней, який передбачає фіксацію і наступне порівнювання вимірюваної відстані з послідовністю еталонних відстаней, як послідовність еталонних відстаней використовують послідовність кутових проміжків між променями, що виходять з однієї спільної точки і утворюють нерівні один відносно одного кути, кратні найменшому з них. Завдяки тому, що в способі формується довший ряд рівноінтервальних відстаней при фіксованому числі еталонних відстаней у послідовності, забезпечується краще наближення еталонних та вимірюваної' відстаней в усьому діапазоні вимірювання. Використання нерівномірної послідовності еталонних відстаней дає змогу підвищити роздільчу здатність засобу вимірювання, і за рахунок цього вдосконалити технологію повірки кутомірів, лімбів та кругових шкал Завдяки цьому підвищується технологічність та якість контролю вимірювальних засобів, На Фіг 1 приведена схема пристрою, який реалізує спосіб вимірювання кутових відстаней; на Фіг.2 - таблиця відповідності еталонних кутових відстаней комбінаціям штрихів на шкалі пристрою. Суть запропонованого способу полягає в тому, що вимірювану відстань порівнюють з ПОСЛІДОВНІСТЮ нерівноінтервальних еталонних відстаней, яку о> 7901 використовують для формування довшого ряду значень рівноінтервальних еталонних відстаней Пристрій, який реалізує спосіб для вимірювання кутових відстаней, виконаний у вигляді кругової шкали 1, яка містить, наприклад, чотири (к=4) штрихи 2-1, 2-2, 2-3, 2-4 з кутовими проміжками Ч>1, ф2 = 2ф1 . ФЗ = 6 Ф і . o Ф4 = 4 Ф 1 ВІДПОВІДНО, ДЄ o 9i=360 /[k(k-i) + i] = 360 /13 Розміщення променів відповідає циклічній по1 слідовності 4 2 , де всі суми поруч розміщених 6 чисел, включно з цими числами, вичерпують натуральний ряд від 1 до суми усіх її чисел, тобто: 1, 2, 3=1+2, 4, 5=4+1, 6, 7=4+1+2, 8=2+6, 9=1+2+6, 10=6+4+1,11=6+4+1,12=2+6+4, 13=1+2+6+4. Припускається, що вищезгаданих послідовностей може бути як завгодно багато. Пристрій для вимірювання кутів працює наступним чином. 2-1 Фіксують вимірюваний кут і до його вершини прикладають центр кругової шкали пристрою. Обертають шкалу довкола вершини вимірюваного кута до знаходження найменшого відхилення його сторін від штрихів на шкалі, а відлік результату вимірювання здійснюють за комбінаціями порядкових номерів штрихів, для яких величина відхилення виявилася найменшою, причому для зручності відліку згадані комбінації доцільно представити шкалою з градацією в одиницях кутової відстані. Спосіб дає змогу підвищити якість повірки пристроїв передачі розмірів одиниці відстані від еталону до робочих засобів, завдяки використанню комбінаційних можливостей нерівномірних послідовностей мірчих відстаней у всьому діапазоні вимірювання від 0 до 360° під час контролю кутових розмірів виробів, верифікації шкал кутомірних пристроїв, калібрування лімбів. Застосування способу в кутомірних пристроях і штрихових мірах довжини забезпечує можливість підвищення рівня уніфікації засобів метрологічного контролю. Еталонні кути Комбінації штрихів 2-1,2-2 Фі 2-2, 2-3 2фі 2-1,2-3 Зфї 2-4,2-1 4фі 2-4, 2-2 5фі бфі 2-3, 2-4 2-4, 2-3 7фі 2-2, 2-4 8ф! 2-1,2-4 9ф! ІОфі 2-3, 2-1 2-3, 2-2 Ифі 2-2, 2-1 12фі 2-2 2-3 ФІГ.1 Комп'ютерна верстка Н. Лисенко Фіг.2 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової1 власності", вул. Глазунова, 1, м. Київ - 42, 01601
