Комплекс рятувальний прохідницький

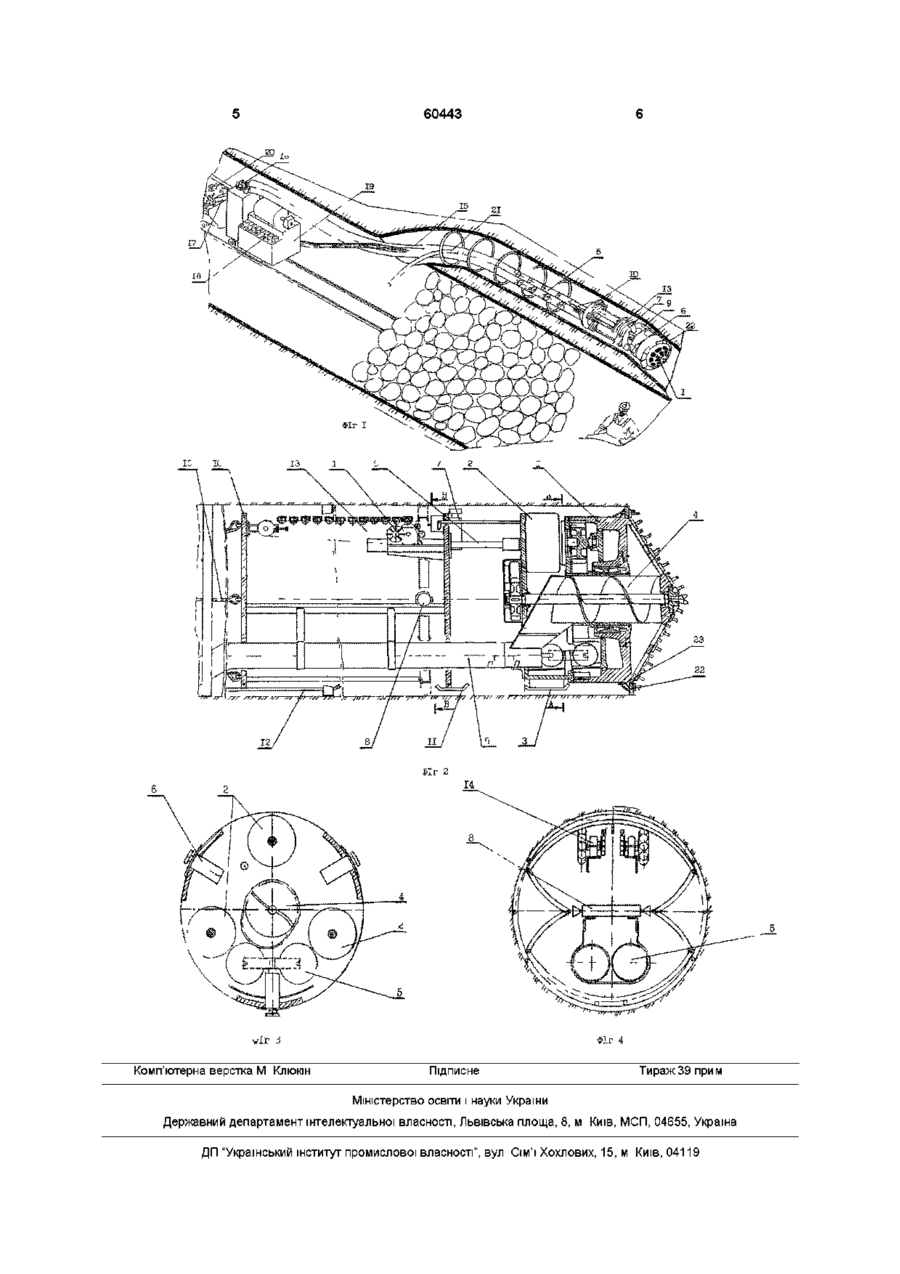

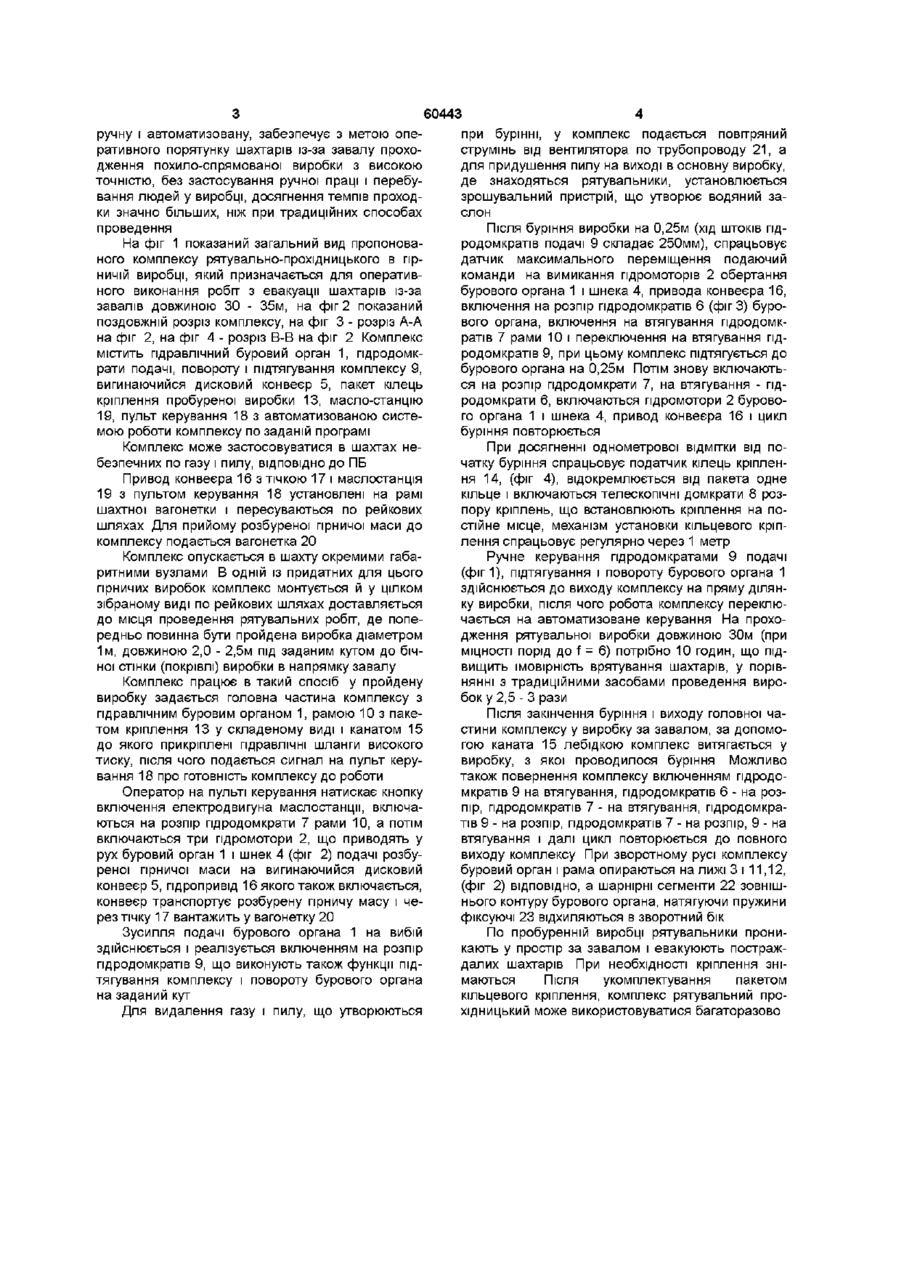

Комплекс рятувальний прохідницький, що включає механізм подачі, гідродомкрати, маслостанцію, який відрізняється тим, що має буровий орган з гідравлічним приводом, пристрій, що за допомогою гідродомкратів забезпечує розпір у виробці, подачу бурового органа на вибій, підтягування комплексу і зміну його напрямку від осьової лінії на задані кути, дисковий конвеєр, що вигинається, з гідромотором і гідросистему з високотисковими шлангами, вентиляційний трубопровід, спеціальний механізм, що автоматично установлює кільцеве кріплення в пробуреній виробці, дистальне ручне і автоматичне управління комплексом Передбачуваний винахід відноситься до гірничої промисловості, а саме до бурових установок, здійснюючих буріння гірських виробок під кутами нахилу від 0 до 30° Може застосовуватися в інших гірничодобувних галузях і при спорудженні метро ВІДОМІ бурові установки, призначені для вибурювання вугілля з тонких пластів і буріння по породі з коефіцієнтом МІЦНОСТІ до f = 10 Так комплекс устаткування безлюдної виїмки КМД-72, призначений для комплексної механізації вуглевидобутку в тонких крутих пластах без присутності людей в очисному просторі (безлюдна виїмка) при відпрацьовуванні пласта вугілля малоопераційною камерно-стовбовою системою розробки КМД Потужність пласта, що обслуговується, 0,61,2м, кут падіння пласта 45-90°, висота поверху 120м Маса машини у транспортному положенні 9300кг, маса знімного устаткування (приводних штанг, опорних ліхтарів і ш) 14400кг (Рекламний буклет Машиноекспорт, Москва, Зовнішторгвидання Видавничий №367МВ) Прохідницька машина "Стріла-77" призначена для проведення повстаючих виробок (скатів, гезенків) глухим вибоєм знизу вверх з кутами нахилу 40-90°, діаметром 1000мм і довжиною до 100м по породах з коефіцієнтом кріпості до f = 10 Машина складається із бурового органа, механізму і штанг подачі, монорейки, домкрата і маслостанцм, поставляється з пневмо- або електроприводом Ма са машини 20103кг (Каталог "Радянські експонати", Донецьк, Виставочний комплекс 27 серпня -10 вересня 1983 р, с 20, Довідник механікашахтобудівельника, Москва, "Надра", 1986 р, с 402) В аналозі спільними з пропонованим винаходом є наявність бурового органу з приводним мотором, механізм подачі, гідродомкрат, маслостанція і дистанційне управління Згадані установки ,не забезпечують буріння з відхиленням від осі виробки на задані кути, необхідні для обходу завалу при порятунку шахтарів, не забезпечують одночасне кріплення пробуреної виробки Суть пропонованого винаходу, що забезпечує досягнення необхідного технічного результату, виражається сукупністю таких суттєвих ознак комплекс постачений буровим органом, що приводиться в дію трьома гідромоторами, а також має пристрій, що за допомогою гідроциліндрів забезпечує подачу бурового органа на вибій, розпір у виробці, підтягування комплексу, зміну його напряму від осьової лінії на задані кути, вигинаючийся дисковий з гідромотором конвейєр, що забирає розбурену породу, маслостанцію і гідросистему з високотисковими шлангами, вентиляційний трубопровід, а також спеціальний механізм, що автоматично установлює кільцеве кріплення в пробуреній виробці Комплекс має дві системи управління СО о (О ручну і автоматизовану, забезпечує з метою оперативного порятунку шахтарів із-за завалу проходження похило-спрямованої виробки з високою точністю, без застосування ручної праці і перебування людей у виробці, досягнення темпів проходки значно більших, ніж при традиційних способах проведення На фіг 1 показаний загальний вид пропонованого комплексу рятувально-прохідницького в гірничій виробці, який призначається для оперативного виконання робіт з евакуації шахтарів із-за завалів довжиною ЗО - 35м, на фіг 2 показаний поздовжній розріз комплексу, на фіг 3 - розріз А-А на фіг 2, на фіг 4 - розріз В-В на фіг 2 Комплекс містить гідравлічний буровий орган 1, гідродомкрати подачі, повороту і підтягування комплексу 9, вигинаючийся дисковий конвеєр 5, пакет кілець кріплення пробуреної виробки 13, масло-станцію 19, пульт керування 18 з автоматизованою системою роботи комплексу по заданій програмі Комплекс може застосовуватися в шахтах небезпечних по газу і пилу, ВІДПОВІДНО ДО ПБ Привод конвеєра 16 з тічкою 17 і маслостанція 19 з пультом керування 18 установлені на рамі шахтної вагонетки і пересуваються по рейкових шляхах Для прийому розбуреної гірничої маси до комплексу подається вагонетка 20 Комплекс опускається в шахту окремими габаритними вузлами В одній із придатних для цього гірничих виробок комплекс монтується й у цілком зібраному виді по рейкових шляхах доставляється до місця проведення рятувальних робіт, де попередньо повинна бути пройдена виробка діаметром 1м, довжиною 2,0 - 2,5м під заданим кутом до бічної стінки (покрівлі) виробки в напрямку завалу Комплекс працює в такий спосіб у пройдену виробку задається головна частина комплексу з гідравлічним буровим органом 1, рамою 10 з пакетом кріплення 13 у складеному виді і канатом 15 до якого прикріплені гідравлічні шланги високого тиску, після чого подається сигнал на пульт керування 18 про готовність комплексу до роботи Оператор на пульті керування натискає кнопку включення електродвигуна маслостанцм, включаються на розпір гідродомкрати 7 рами 10, а потім включаються три гідромотори 2, що приводять у рух буровий орган 1 і шнек 4 (фіг 2) подачі розбуреної гірничої маси на вигинаючийся дисковий конвеєр 5, пдропривід 16 якого також включається, конвеєр транспортує розбурену гірничу масу і через тічку 17 вантажить у вагонетку 20 Зусилля подачі бурового органа 1 на вибій здійснюється і реалізується включенням на розпір гідродомкратів 9, що виконують також функції підтягування комплексу і повороту бурового органа на заданий кут Для видалення газу і пилу, що утворюються 60443 при бурінні, у комплекс подається повітряний струмінь від вентилятора по трубопроводу 21, а для придушення пилу на виході в основну виробку, де знаходяться рятувальники, установлюється зрошувальний пристрій, що утворює водяний заслон Після буріння виробки на 0,25м (хід штоків гідродомкратів подачі 9 складає 250мм), спрацьовує датчик максимального переміщення подаючий команди на вимикання гідромоторів 2 обертання бурового органа 1 і шнека 4, привода конвеєра 16, включення на розпір гідродомкратів 6 (фіг 3) бурового органа, включення на втягування гідродомкратів 7 рами 10 і переключення на втягування гідродомкратів 9, при цьому комплекс підтягується до бурового органа на 0,25м Потім знову включаються на розпір гідродомкрати 7, на втягування - гідродомкрати 6, включаються гідромотори 2 бурового органа 1 і шнека 4, привод конвеєра 16 і цикл буріння повторюється При досягненні однометрової ВІДМІТКИ від початку буріння спрацьовує податчик кілець кріплення 14, (фіг 4), відокремлюється від пакета одне кільце і включаються телескопічні домкрати 8 розпору кріплень, що встановлюють кріплення на постійне місце, механізм установки кільцевого кріплення спрацьовує регулярно через 1 метр Ручне керування гідродомкратами 9 подачі (фиг 1), підтягування і повороту бурового органа 1 здійснюється до виходу комплексу на пряму ділянку виробки, після чого робота комплексу переключається на автоматизоване керування На проходження рятувальної виробки довжиною 30м (при МІЦНОСТІ порід до f = 6) потрібно 10 годин, що підвищить імовірність врятування шахтарів, у порівнянні з традиційними засобами проведення виробок у 2,5 - 3 рази Після закінчення буріння і виходу головної частини комплексу у виробку за завалом, за допомогою каната 15 лебідкою комплекс витягається у виробку, з якої проводилося буріння Можливо також повернення комплексу включенням гідродомкратів 9 на втягування, гідродомкратів 6 - на розпір, гідродомкратів 7 - на втягування, гідродомкратів 9 - на розпір, гідродомкратів 7 - на розпір, 9 - на втягування і далі цикл повторюється до повного виходу комплексу При зворотному русі комплексу буровий орган і рама опираються на лижі 3 і 11,12, (фіг 2) ВІДПОВІДНО, а шарнірні сегменти 22 зовнішнього контуру бурового органа, натягуючи пружини фіксуючі 23 відхиляються в зворотний бік По пробуренній виробці рятувальники проникають у простір за завалом і евакуюють постраждалих шахтарів При необхідності кріплення знімаються Після укомплектування пакетом кільцевого кріплення, комплекс рятувальний прохідницький може використовуватися багаторазово 60443 Лг л Комп'ютерна верстка М Клюкш ФІГ 4 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
