Пристрій для лазіння по канату і роботи на висоті

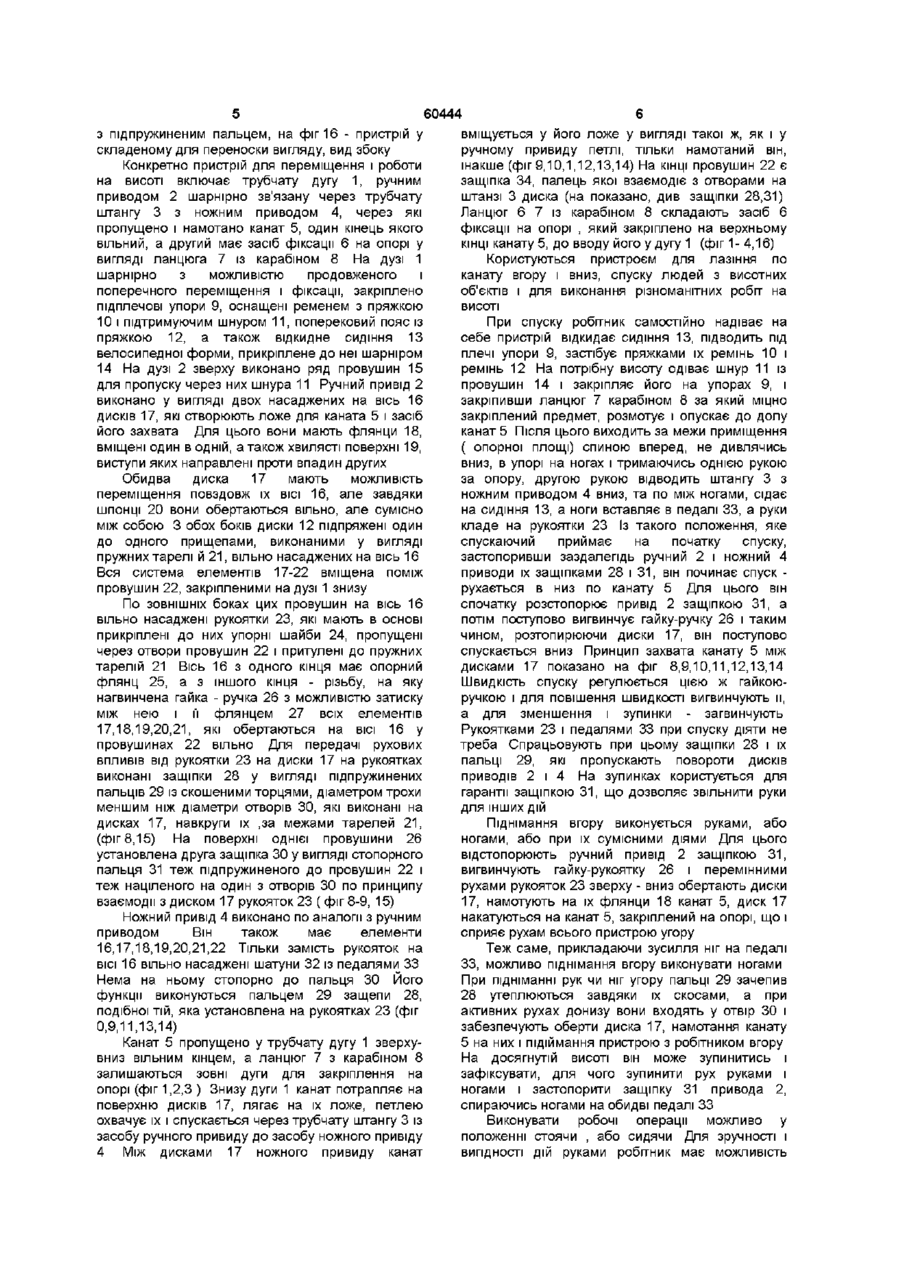

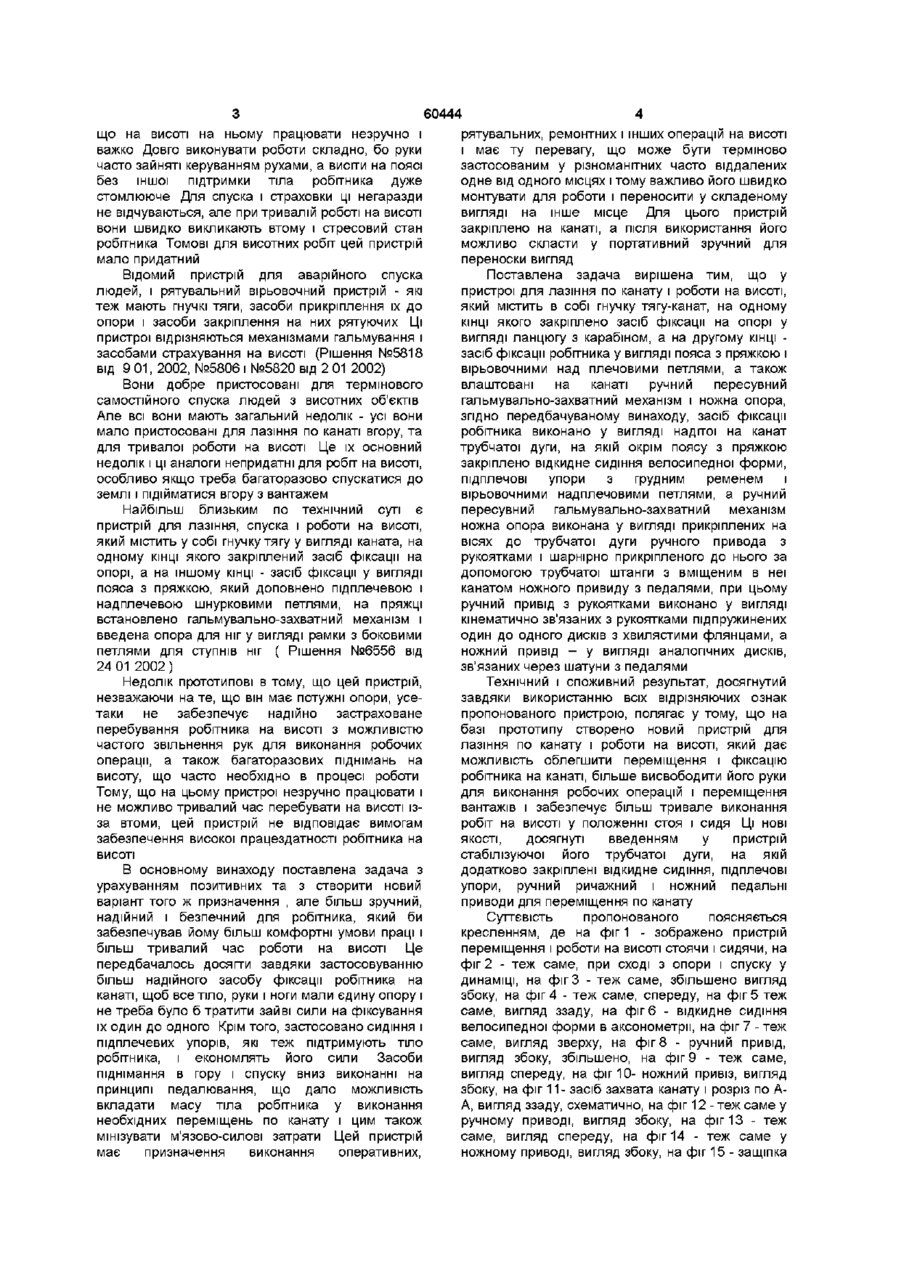

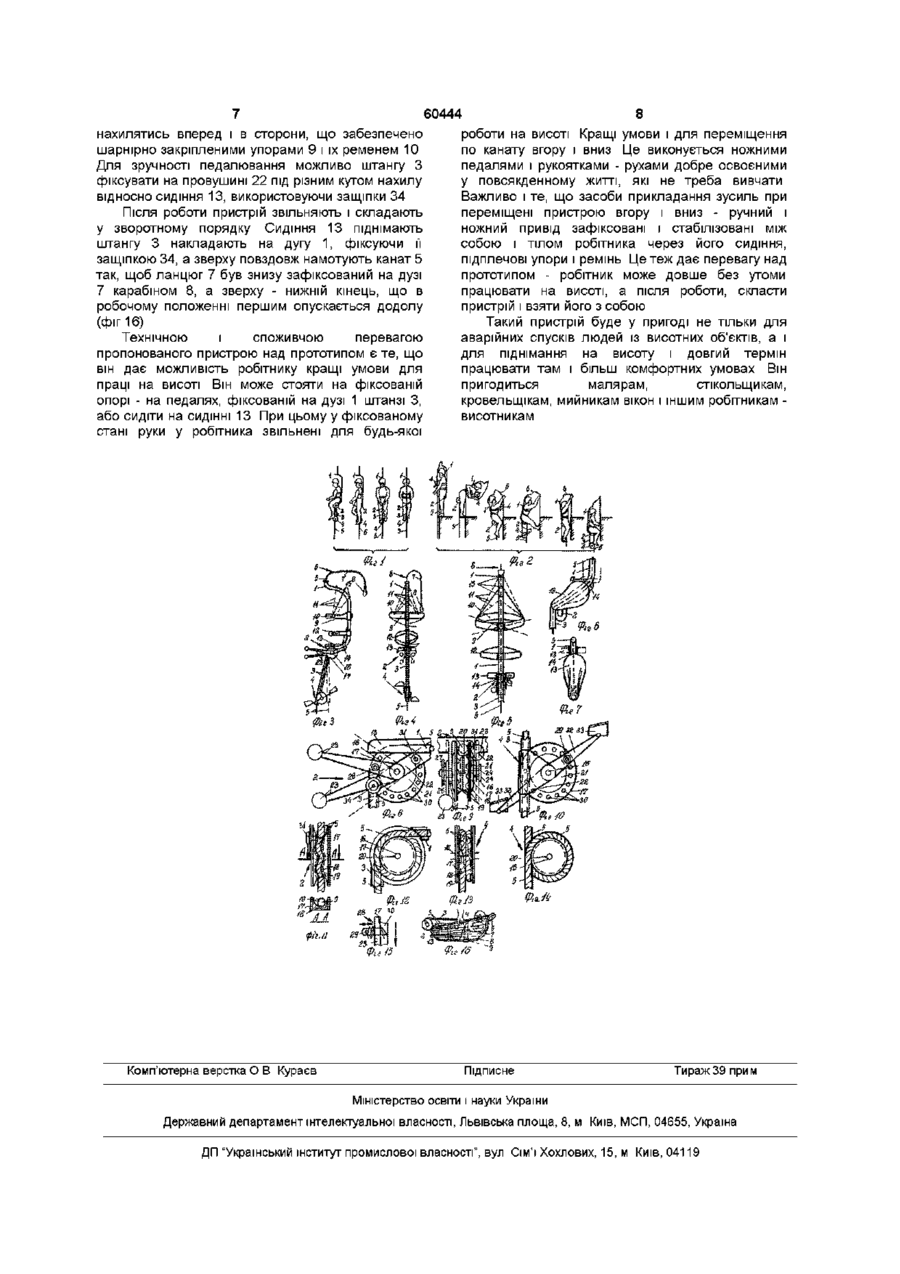

1 Пристрій для лазіння по канату і роботи на висоті, який містить гнучку тягу-канат, на одному КІНЦІ якого закріплено засіб фіксації на опорі у вигляді ланцюга з карабіном, а на другому КІНЦІ засіб фіксації робітника у вигляді пояса з пряжкою і вірьовочними над плечовими петлями, а також влаштований на канаті ручний пересувний гальмувально-захватний механізм і ножна опора, який відрізняється тим, що засіб фіксації робітника виконано у вигляді надітої на канат трубчатої дуги, на якій окрім пояса з пряжкою закріплено відкидне сидіння велосипедної форми, підплечові упори з грудним ременем і вірьовочними над плечовими петлями, а ручний пересувний гальмувально-захватний механізм і ножна опора виконані у вигляді прикріплених на осях до трубчатої дуги ручного приводу з рукоятками і шарнірно прикріпленого до нього за допомогою трубчатої штанги з вміщеним в неї канатом ножного приводу з педалями 2 Пристрій для лазіння по канату і роботи на висоті за п 1, який відрізняється тим, що ручний привід з рукоятками виконано у вигляді кінетично зв'язаних з рукоятками підпружинених один до одного дисків з хвилястими флянцями, утворюючими ложе для захвата охоплюючої їх петлі каната 3 Пристрій для лазіння по канату і роботи на висоті за п 2, який відрізняється тим, що кожний привід виконано у вигляді аналогічних дисків, зв'язаних через шатуни з педалями Винахід належить до пристроїв для спуска людей із висотних споруд, лазіння по канаті й роботи на висоті Відомий пристрій для страховки і спуска для роботи на висоті, який має елемент у вигляді складеної в пакет і скріпленої по ЗОВНІШНІЙ стрічки із міцної матерії, на одному КІНЦІ якої закріплено засіб прикріплення її до опори, а на іншому КІНЦІ засіб прикріплення и до поясу робітника (а с СРСР №1294347, А62В 1/20, Біл №9, 1987) Недолік цього пристрою утому, що працювати на ньому та й ще на висоті дуже не зручно і складно, бо застосовуються дві гнучкі тяги - одна основна, а друга допоміжна, до того ж закріплення робітника тільки поясом у висі на висоті приводить до втоми через затиснення його в поперековому ВІДДІЛІ тіла, а для нього не передбачено ніяких опор Усе це значно скорочує час перебування на висоті особливо при виконанні важких робіт Відомий пристрій для лазіння і спуску по канаті, який має гнучку тягу з засобом закріплення и на опорі і засобом прикріплення до поясу з елементами страховки, при цьому додатково включено засіб для ніг у вигляді рамки з фіксаторами ступні і засіб захвата руками у вигляді пари рукавиць (п у ,№44118А,А62В 1/00, 1/08, 1/14, 1/20, Біл №1,2002) Недолік цього пристрою у складності дій, які робітник має виконувати щоб лазити по канаті і виконувати висотні роботи Треба високий рівень фізичної підготовки, особливо для підіймання на висоту, а при роботі незручно фіксувати тіло тільки ременем-поясом Тому працювати довго на висоті цей пристрій не дає можливості, хоча спуск і лазіння по канаті він забезпечує Відомий пристрій для страхування і спуска людей, який включає пояс, до корпусу якого прикріпленні гнучкі фіксуючи та страхувальні тяги, засоби прикріплення їх до опори і до корпусу поясу, при цьому використати без кінцевий канат, одна гілка якого - робоча, а друга - страхуюча, а гальмуючий механізм закріплено на поясі у вигляді гальмуючих колодок, зв'язаних з ексцентриком (Рішення №7075 від 04 02 2002, 7А62В 1/00, 1/06, 1/16, 1/20) Недолік цього пристрою теж полягає в тому, О (О 60444 що на висоті на ньому працювати незручно і важко Довго виконувати роботи складно, бо руки часто зайняті керуванням рухами, а висіти на поясі без іншої підтримки тіла робітника дуже стомлююче Для спуска і страховки ці негаразди не відчуваються, але при тривалій роботі на висоті вони швидко викликають втому і стресовий стан робітника Томові ДЛЯ ВИСОТНИХ робіт цей пристрій мало придатний Відомий пристрій для аварійного спуска людей, і рятувальний вірьовочний пристрій - які теж мають гнучкі тяги, засоби прикріплення їх до опори і засоби закріплення на них рятуючих Ці пристрої відрізняються механізмами гальмування і засобами страхування на висоті (Рішення №5818 від 9 01, 2002, №5806 і №5820 від 2 01 2002) Вони добре пристосовані для термінового самостійного спуска людей з висотних об'єктів Але всі вони мають загальний недолік - усі вони мало пристосовані для лазіння по канаті вгору, та для тривалої роботи на висоті Це їх основний недолік і ці аналоги непридатні для робіт на висоті, особливо якщо треба багаторазово спускатися до землі і підійматися вгору з вантажем Найбільш близьким по технічний суті є пристрій для лазіння, спуска і роботи на висоті, який містить у собі гнучку тягу у вигляді каната, на одному КІНЦІ якого закріплений засіб фіксації на опорі, а на іншому КІНЦІ - засіб фіксації у вигляді пояса з пряжкою, який доповнено підплечевою і над плечевою шнурковими петлями, на пряжці встановлено гальмувально-захватний механізм і введена опора для ніг у вигляді рамки з боковими петлями для ступнів ніг ( Рішення №6556 від 24 01 2002) Недолік прототипові в тому, що цей пристрій, незважаючи на те, що він має потужні опори, усетаки не забезпечує надійно застраховане перебування робітника на висоті з можливістю частого звільнення рук для виконання робочих операції, а також багаторазових піднімань на висоту, що часто необхідно в процесі роботи Тому, що на цьому пристрої незручно працювати і не можливо тривалий час перебувати на висоті ізза втоми, цей пристрій не відповідає вимогам забезпечення високої працездатності робітника на висоті В основному винаходу поставлена задача з урахуванням позитивних та з створити новий варіант того ж призначення , але більш зручний, надійний і безпечний для робітника, який би забезпечував йому більш комфортні умови праці і більш тривалий час роботи на висоті Це передбачалось досягти завдяки застосовуванню більш надійного засобу фіксації робітника на канаті, щоб все тіло, руки і ноги мали єдину опору і не треба було б тратити зайві сили на фіксування їх один до одного Крім того, застосовано сидіння і підплечевих упорів, які теж підтримують тіло робітника, і економлять його сили Засоби піднімання в гору і спуску вниз виконанні на принципі педалювання, що дало можливість вкладати масу тіла робітника у виконання необхідних переміщень по канату і цим також мінізувати м'язово-силові затрати Цей пристрій має призначення виконання оперативних, рятувальних, ремонтних і інших операцій на висоті і має ту перевагу, що може бути терміново застосованим у різноманітних часто віддалених одне від одного місцях і тому важливо його швидко монтувати для роботи і переносити у складеному вигляді на інше місце Для цього пристрій закріплено на канаті, а після використання його можливо скласти у портативний зручний для переноски вигляд Поставлена задача вирішена тим, що у пристрої для лазіння по канату і роботи на висоті, який містить в собі гнучку тягу-канат, на одному КІНЦІ якого закріплено засіб фіксації на опорі у вигляді ланцюгу з карабіном, а на другому КІНЦІ засіб фіксації робітника у вигляді пояса з пряжкою і вірьовочними над плечовими петлями, а також влаштовані на канаті ручний пересувний гальмувально-захватний механізм і ножна опора, згідно передбачуваному винаходу, засіб фіксації робітника виконано у вигляді надітої на канат трубчатої дуги, на якій окрім поясу з пряжкою закріплено відкидне сидіння велосипедної форми, підплечові упори з грудним ременем і вірьовочними над плечовими петлями, а ручний пересувний гальмувально-захватний механізм ножна опора виконана у вигляді прикріплених на вісях до трубчатої дуги ручного привода з рукоятками і шарнірно прикріпленого до нього за допомогою трубчатої штанги з вміщеним в неї канатом ножного привиду з педалями, при цьому ручний привід з рукоятками виконано у вигляді кінематично зв'язаних з рукоятками підпружинених один до одного дисків з хвилястими флянцами, а ножний привід - у вигляді аналогічних дисків, зв'язаних через шатуни з педалями Технічний і споживний результат, досягнутий завдяки використанню всіх відрізняючих ознак пропонованого пристрою, полягає у тому, що на базі прототипу створено новий пристрій для лазіння по канату і роботи на висоті, який дає можливість облегшити переміщення і фіксацію робітника на канаті, більше висвободити його руки для виконання робочих операцій і переміщення вантажів і забезпечує більш тривале виконання робіт на висоті у положенні стоя і сидя Ці НОВІ ЯКОСТІ, досягнуті введенням у пристрій стабілізуючої його трубчатої дуги, на якій додатково закріплені відкидне сидіння, підплечові упори, ручний ричажний і ножний педальні приводи для переміщення по канату Суттєвість пропонованого поясняється кресленням, де на фіг 1 - зображено пристрій переміщення і роботи на висоті стоячи і сидячи, на фіг 2 - теж саме, при сході з опори і спуску у динаміці, на фіг 3 - теж саме, збільшено вигляд збоку, на фіг 4 - теж саме, спереду, на фіг 5 теж саме, вигляд ззаду, на фіг 6 - відкидне сидіння велосипедної форми в аксонометрії, на фіг 7 - теж саме, вигляд зверху, на фіг 8 - ручний привід, вигляд збоку, збільшено, на фіг 9 - теж саме, вигляд спереду, на фіг 10- ножний привіз, вигляд збоку, на фіг 11- засіб захвата канату і розріз по АА, вигляд ззаду, схематично, на фіг 12 -теж саме у ручному приводі, вигляд збоку, на фіг 13 - теж саме, вигляд спереду, на фіг 14 - теж саме у ножному приводі, вигляд збоку, на фіг 15 - защіпка 60444 3 підпружиненим пальцем, на фіг 16 - пристрій у складеному для переноски вигляду, вид збоку Конкретно пристрій для переміщення і роботи на висоті включає трубчату дугу 1, ручним приводом 2 шарнірно зв'язану через трубчату штангу 3 з ножним приводом 4, через які пропущено і намотано канат 5, один кінець якого вільний, а другий має засіб фіксації 6 на опорі у вигляді ланцюга 7 із карабіном 8 На дузі 1 шарнірно з можливістю продовженого і поперечного переміщення і фіксації, закріплено підплечові упори 9, оснащені ременем з пряжкою 10 і підтримуючим шнуром 1 1 , поперековий пояс із пряжкою 12, а також відкидне сидіння 13 велосипедної форми, прикріплене до неї шарніром 14 На дузі 2 зверху виконано ряд провушин 15 для пропуску через них шнура 11 Ручний привід 2 виконано у вигляді двох насаджених на вісь 16 дисків 17, які створюють ложе для каната 5 і засіб його захвата Для цього вони мають флянци 18, вміщені один в одній, а також хвилясті поверхні 19, виступи яких направлені проти впадин других Обидва диска 17 мають можливість переміщення повздовж їх ВІСІ 16, але завдяки шпонці 20 вони обертаються вільно, але сумісно між собою 3 обох боків диски 12 підпряжені один до одного прищепами, виконаними у вигляді пружних тарелі й 2 1 , вільно насаджених на вісь 16 Вся система елементів 17-22 вміщена поміж провушин 22, закріпленими на дузі 1 знизу По ЗОВНІШНІХ боках цих провушин на вісь 16 вільно насаджені рукоятки 23, які мають в основі прикріплені до них упорні шайби 24, пропущені через отвори провушин 22 і притулені до пружних тарелій 21 Вісь 16 З ОДНОГО КІНЦЯ має опорний флянц 25, а з іншого кінця - різьбу, на яку нагвинчена гайка - ручка 26 з можливістю затиску між нею і її флянцем 27 всіх елементів 17,18,19,20,21, які обертаються на ВІСІ 16 у провушинах 22 вільно Для передачі рухових впливів від рукоятки 23 на диски 17 на рукоятках виконані защіпки 28 у вигляді підпружинених пальців 29 із скошеними торцями, діаметром трохи меншим ніж діаметри отворів ЗО, які виконані на дисках 17, навкруги їх ,за межами тарелей 2 1 , (фіг 8,15) На поверхні однієї провушини 26 установлена друга защіпка ЗО у вигляді стопорного пальця 31 теж підпружиненого до провушин 22 і теж націленого на один з отворів ЗО по принципу взаємодії з диском 17 рукояток 23 ( фіг 8-9, 15) Ножний привід 4 виконано по аналогії з ручним приводом Він також має елементи 16,17,18,19,20,21,22 Тільки замість рукояток на ВІСІ 16 вільно насаджені шатуни 32 із педалями 33 Нема на ньому стопорно до пальця ЗО Його функції виконуються пальцем 29 защепи 28, подібної тій, яка установлена на рукоятках 23 (фіг 0,9,11,13,14) Канат 5 пропущено у трубчату дугу 1 зверхувниз вільним кінцем, а ланцюг 7 з карабіном 8 залишаються зовні дуги для закріплення на опорі (фіг 1,2,3 ) Знизу дуги 1 канат потрапляє на поверхню дисків 17, лягає на їх ложе, петлею охвачує їх і спускається через трубчату штангу 3 із засобу ручного привиду до засобу ножного привіду 4 Між дисками 17 ножного привиду канат вміщується у його ложе у вигляді такої ж, як і у ручному привиду петлі, тільки намотаний він, інакше (фіг 9,10,1,12,13,14) На КІНЦІ провушин 22 є защіпка 34, палець якої взаємодіє з отворами на штанзі 3 диска (на показано, див защіпки 28,31) Ланцюг 6 7 із карабіном 8 складають засіб 6 фіксації на опорі , який закріплено на верхньому КІНЦІ канату 5, до вводу його у дугу 1 (фіг 1- 4,16) Користуються пристроєм для лазіння по канату вгору і вниз, спуску людей з висотних об'єктів і для виконання різноманітних робіт на висоті При спуску робітник самостійно надіває на себе пристрій відкидає сидіння 13, підводить під плечі упори 9, застібує пряжками їх ремінь 10 і ремінь 12 На потрібну висоту одіває шнур 11 із провушин 14 і закріпляє його на упорах 9, і закріпивши ланцюг 7 карабіном 8 за який міцно закріплений предмет, розмотує і опускає до долу канат 5 Після цього виходить за межи приміщення ( опорної площі) СПИНОЮ вперед, не дивлячись вниз, в упорі на ногах і тримаючись однією рукою за опору, другою рукою відводить штангу 3 з ножним приводом 4 вниз, та по між ногами, сідає на сидіння 13, а ноги вставляє в педалі 33, а руки кладе на рукоятки 23 Із такого положення, яке спускаючий приймає на початку спуску, застопоривши заздалегідь ручний 2 і ножний 4 приводи їх защіпками 28 і 3 1 , він починає спуск рухається в низ по канату 5 Для цього він спочатку розстопорює привід 2 защіпкою 3 1 , а потім поступово вигвинчує гайку-ручку 26 і таким чином, розтопирюючи диски 17, він поступово спускається вниз Принцип захвата канату 5 між дисками 17 показано на фіг 8,9,10,11,12,13,14 Швидкість спуску регулюється цією ж гайкоюручкою і для повішення швидкості вигвинчують її, а для зменшення і зупинки - загвинчують Рукоятками 23 і педалями 33 при спуску діяти не треба Спрацьовують при цьому защіпки 28 і їх пальці 29, які пропускають повороти дисків приводів 2 і 4 На зупинках користується для гарантії защіпкою 3 1 , що дозволяє звільнити руки для інших дій Піднімання вгору виконується руками, або ногами, або при їх сумісними діями Для цього відстопорюють ручний привід 2 защіпкою 3 1 , вигвинчують гайку-рукоятку 26 і перемінними рухами рукояток 23 зверху - вниз обертають диски 17, намотують на їх флянци 18 канат 5, диск 17 накатуються на канат 5, закріплений на опорі, що і сприяє рухам всього пристрою угору Теж саме, прикладаючи зусилля ніг на педалі 33, можливо піднімання вгору виконувати ногами При підніманні рук чи ніг угору пальці 29 зачепив 28 утеплюються завдяки їх скосами, а при активних рухах донизу вони входять у отвір ЗО і забезпечують оберти диска 17, намотання канату 5 на них і підіймання пристрою з робітником вгору На досягнутій висоті він може зупинитись і зафіксувати, для чого зупинити рух руками і ногами і застопорити защіпку 31 привода 2, спираючись ногами на обидві педалі 33 Виконувати робочі операції можливо у положенні стоячи , або сидячи Для зручності і ВИГІДНОСТІ дій руками робітник має можливість 60444 нахилятись вперед і в сторони, що забезпечено шарнірно закріпленими упорами 9 і їх ременем 10 Для зручності педалювання можливо штангу З фіксувати на провушині 22 під різним кутом нахилу відносно сидіння 13, використовуючи защіпки 34 Після роботи пристрій звільняють і складають у зворотному порядку Сидіння 13 піднімають штангу 3 накладають на дугу 1, фіксуючи її защіпкою 34, а зверху повздовж намотують канат 5 так, щоб ланцюг 7 був знизу зафіксований на дузі 7 карабіном 8, а зверху - нижній кінець, що в робочому положенні першим опускається додолу (фіг 16) Технічною і споживчою перевагою пропонованого пристрою над прототипом є те, що він дає можливість робітнику кращі умови для праці на висоті Він може стояти на фіксованій опорі - на педалях, фіксованій на дузі 1 штанзі З, або сидіти на СИДІННІ 13 При цьому у фіксованому стані руки у робітника звільнені для будь-якої Комп'ютерна верстка О В Кураєв 8 роботи на висоті Кращі умови і для переміщення по канату вгору і вниз Це виконується ножними педалями і рукоятками - рухами добре освоєними у повсякденному житті, які не треба вивчати Важливо і те, що засоби прикладання зусиль при переміщені пристрою вгору і вниз - ручний і ножний привід зафіксовані і стабілізовані між собою і тілом робітника через його сидіння, підплечові упори і ремінь Це теж дає перевагу над прототипом - робітник може довше без утоми працювати на висоті, а після роботи, скласти пристрій і взяти його з собою Такий пристрій буде у пригоді не тільки для аварійних спусків людей із висотних об'єктів, а і для піднімання на висоту і довгий термін працювати там і більш комфортних умовах Він пригодиться малярам, стікольщикам, кровельщікам, мийникам вікон і іншим робітникам висотникам Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
