Комплекс бурильно-технологічний прохідницький

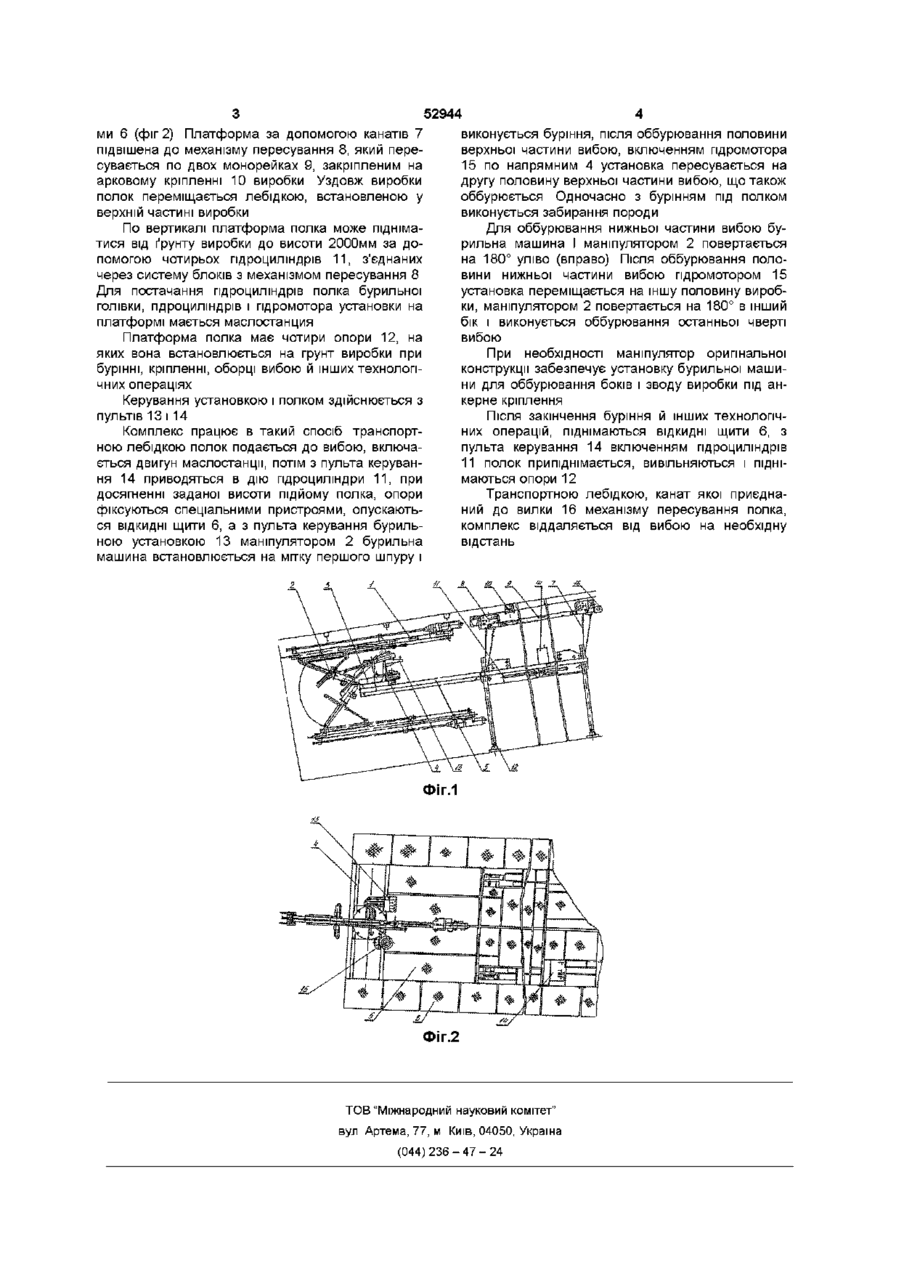

Комплекс бурильно-технологічний прохідницький, що містить гідравлічну бурильну машину, маніпулятор, маслостанцію, який відрізняється тим, що на пересувному по монорейках підвісному помості, виконаному у вигляді платформи рамної конструкції з відкидними щитами, розміщені гідравлічна бурильна машина, маніпулятор, гідромотор пересування бурильної установки, механізм піднімання і опускання комплексу з системою блоків, маслостанція для постачання бурильної головки, гідроциліндрів і гідромотора, пульти керування установкою та помостом, причому конструкція комплексу забезпечує буріння шпурів не тільки у вибої, а також в боках і склепінні виробки під анкерне кріплення у виробках з кутами нахилу до + 25°, а також об'єднує ІНШІ технологічні функції Гаданий винахід відноситься до гірничої промисловості, а саме до бурильних комплексів, що забезпечують буріння шпурів у виробках, проводимих по породному і змішаному вибої з кутом нахилу до 25° ВІДОМІ бурильні установки на рейковому, пневматичному і гусеничному ході застосовуються для проходження горизонтальних і малопохилих і виробок Недолік таких установок полягає в тому, що вони можуть використовуватись лише в горизонтальних і малопохилих виробках з кутом нахилу до 10-12°, при їх використанні неможливо одночасне ведення робіт по бурінню шпурів і вибиранню підірваної породи Такі установки мають значну масу Так пдрофікована бурильна установка фінської фірми "Тамрок", Н317В, площа обурюваного вибою 12-34м2, на пневмоходу має масу 21500кг (журнал "Шахтне будівництво", 1985р, №8, с 28), французької фірми "Секома", Н350, площа обурюваного вибою 4-18м2, на пневмоходу для горизонтальних і малопохилих виробок, має масу 6500кг (журнал "Шахтне будівництво", 1987р , №10, с ЗО) На проведеній у вересні 2000р у м Донецьку 6-ій Міжнародній спеціалізованій виставці "Вуплля/Майнінг" Новогорлівським машинобудівним заводом у складі уніфікованого буропрохідницького комплексу УБК 1600 "Буян" була представлена самохідна гідравлічна бурильна установка УБШ (журнал "Вупль України", 2000р , №12, с 10-11) Ця бурильна установка призначена для буріння в породному і вугільному масивах при проведенні горизонтальних і похилих (до 12°) гірських виробок перетином у світу 9-18м2, має масу 12000кг Виготовлювач - ВАТ "Новогорлівський машинобудівний завод" (Рекламний листок Донвуп і ВАТ "Новогорлівський машинобудівний завод") На фіг 1 показаний пропонований комплекс, що складається з високопродуктивної (технічна швидкість буріння до 100м/г) бурильної установки і багатофункціонального ПІДВІСНОГО прохідницького полка Комплекс відрізняється від аналогів меншою масою (6000кг), бурильна установка, що входить до складу комплексу, встановлена на пересувному підвісному полку і подається до вибою разом з ним Полок використовується також для розміщення людей і механізмів при виконанні інших технологічних операцій оборка вибою, транспортування устаткування і матеріалів, перекриття незакріпленого простору й ін Комплекс складається з бурильної машини 1, маніпулятора 2, опорно-поворотного пристрою З, установленого на направляючих 4, закріплених на консольній частині полка 5, що представляє собою платформу рамної конструкції з відкидними щита ю 52944 ми 6 (фіг 2) Платформа за допомогою канатів 7 підвішена до механізму пересування 8, який пересувається по двох монорейках 9, закріпленим на арковому кріпленні 10 виробки Уздовж виробки полок переміщається лебідкою, встановленою у верхній частині виробки По вертикалі платформа полка може підніматися від ґрунту виробки до висоти 2000мм за допомогою чотирьох гідроциліндрів 11, з'єднаних через систему блоків з механізмом пересування 8 Для постачання гідроциліндрів полка бурильної голівки, гідроциліндрів і гідромотора установки на платформі мається маслостанция Платформа полка має чотири опори 12, на яких вона встановлюється на грунт виробки при бурінні, кріпленні, оборці вибою й інших технологічних операціях Керування установкою і полком здійснюється з пультів 13 і 14 Комплекс працює в такий спосіб транспортною лебідкою полок подається до вибою, включається двигун маслостанцм, потім з пульта керування 14 приводяться в дію гідроциліндри 11, при досягненні заданої висоти підйому полка, опори фіксуються спеціальними пристроями, опускаються ВІДКИДНІ щити 6, а з пульта керування бурильною установкою 13 маніпулятором 2 бурильна машина встановлюється на мітку першого шпуру і виконується буріння, після оббурювання половини верхньої частини вибою, включенням гідромотора 15 по напрямним 4установка пересувається на другу половину верхньої частини вибою, що також оббурюється Одночасно з бурінням під полком виконується забирання породи Для оббурювання нижньої частини вибою бурильна машина І маніпулятором 2 повертається на 180° уліво (вправо) Після оббурювання половини нижньої частини вибою гідромотором 15 установка переміщається на іншу половину виробки, маніпулятором 2 повертається на 180° в інший бік і виконується оббурювання останньої чверті вибою При необхідності маніпулятор оригінальної конструкції забезпечує установку бурильної машини для оббурювання боків і зводу виробки під анкерне кріплення Після закінчення буріння й інших технологічних операцій, піднімаються ВІДКИДНІ ЩИТИ 6, з пульта керування 14 включенням гідроциліндрів 11 полок припіднімається, вивільняються і піднімаються опори 12 Транспортною лебідкою, канат якої приєднаний до вилки 16 механізму пересування полка, комплекс віддаляється від вибою на необхідну відстань ФІГ.1 J/ Фіг.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
