Регулятор змінної напруги
Формула / Реферат
Регулятор змінної напруги, що містить трансформатор та силові ключі, який відрізняється тим, що трансформатор має декілька вторинних обмоток, кінці яких з'єднані між собою через послідовно з'єднані силові ключі, а точки з'єднання ключів між собою з'єднуються з відводами вторинних обмоток, та декілька первинних обмоток, кінці яких з'єднуються між собою через послідовно з'єднані силові ключі, а точки з'єднання ключів між собою з'єднуються з відводами первинних обмоток.
Текст

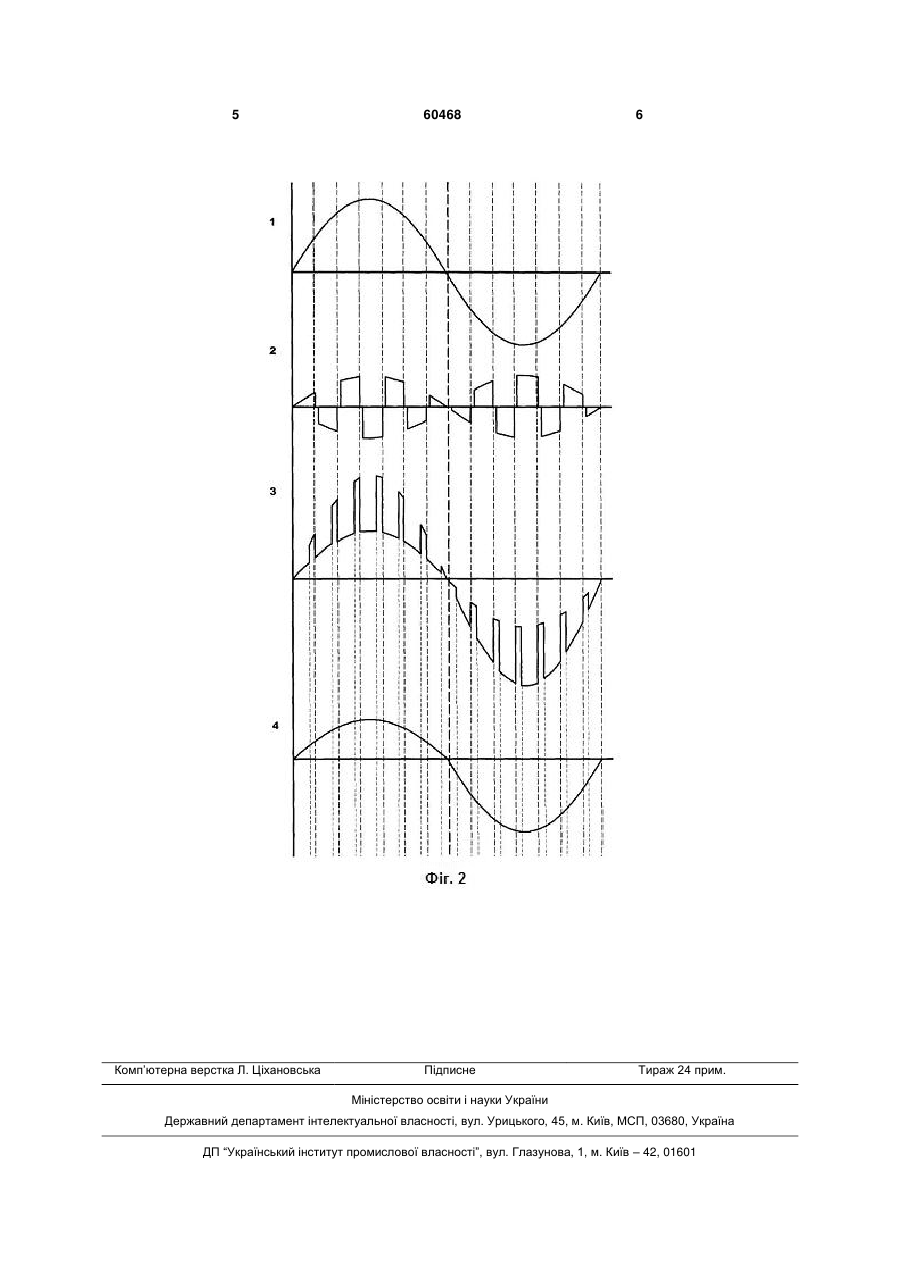

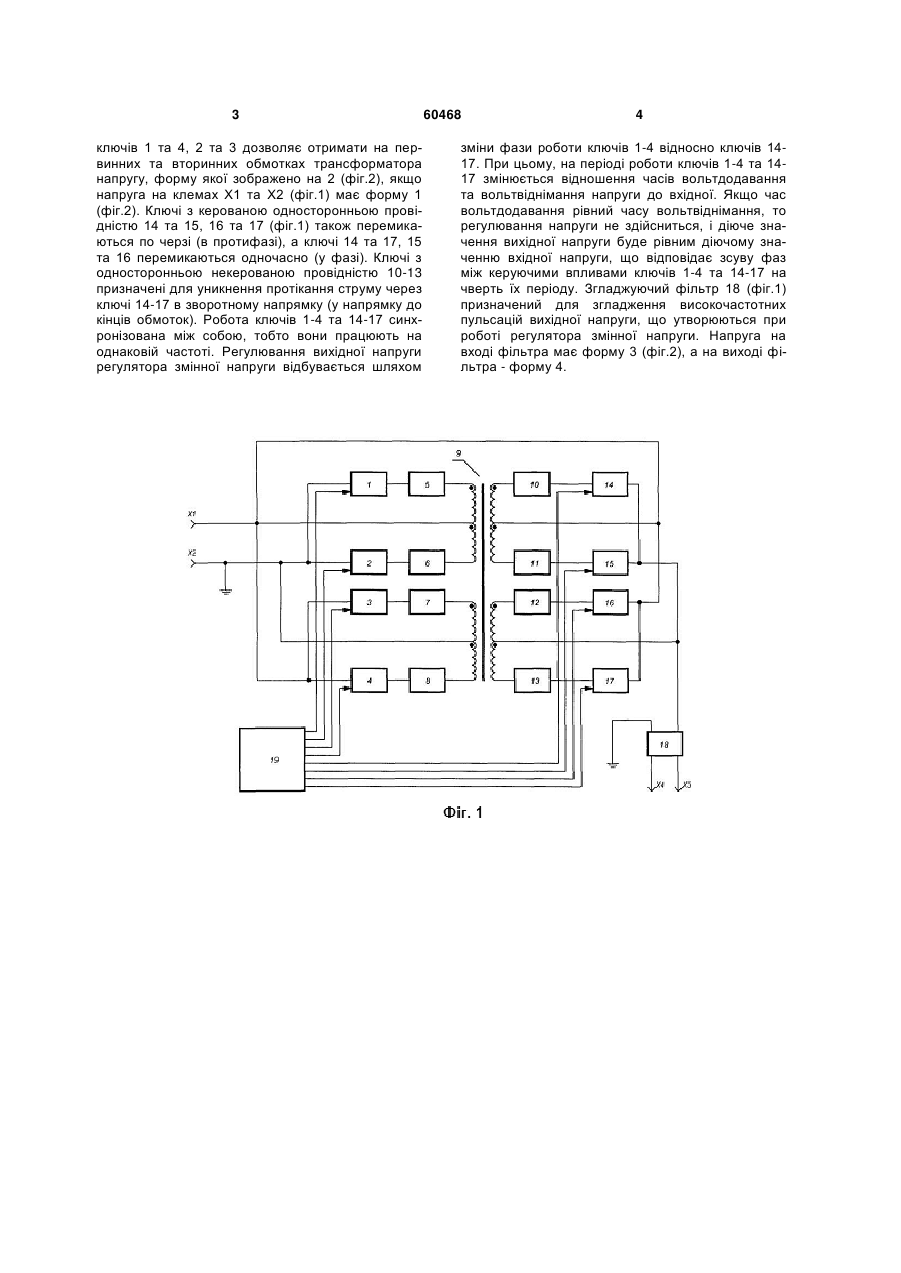

Регулятор змінної напруги, що містить трансформатор та силові ключі, який відрізняється тим, що трансформатор має декілька вторинних 3 ключів 1 та 4, 2 та 3 дозволяє отримати на первинних та вторинних обмотках трансформатора напругу, форму якої зображено на 2 (фіг.2), якщо напруга на клемах X1 та Х2 (фіг.1) має форму 1 (фіг.2). Ключі з керованою односторонньою провідністю 14 та 15, 16 та 17 (фіг.1) також перемикаються по черзі (в протифазі), а ключі 14 та 17, 15 та 16 перемикаються одночасно (у фазі). Ключі з односторонньою некерованою провідністю 10-13 призначені для уникнення протікання струму через ключі 14-17 в зворотному напрямку (у напрямку до кінців обмоток). Робота ключів 1-4 та 14-17 синхронізована між собою, тобто вони працюють на однаковій частоті. Регулювання вихідної напруги регулятора змінної напруги відбувається шляхом 60468 4 зміни фази роботи ключів 1-4 відносно ключів 1417. При цьому, на періоді роботи ключів 1-4 та 1417 змінюється відношення часів вольтдодавання та вольтвіднімання напруги до вхідної. Якщо час вольтдодавання рівний часу вольтвіднімання, то регулювання напруги не здійсниться, і діюче значення вихідної напруги буде рівним діючому значенню вхідної напруги, що відповідає зсуву фаз між керуючими впливами ключів 1-4 та 14-17 на чверть їх періоду. Згладжуючий фільтр 18 (фіг.1) призначений для згладження високочастотних пульсацій вихідної напруги, що утворюються при роботі регулятора змінної напруги. Напруга на вході фільтра має форму 3 (фіг.2), а на виході фільтра - форму 4. 5 Комп’ютерна верстка Л. Ціхановська 60468 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVariable voltage regulator
Автори англійськоюDiahlev Serhii Yuriiovych
Назва патенту російськоюРегулятор переменного напряжения
Автори російськоюДяглев Сергей Юрьевич
МПК / Мітки
МПК: H02M 5/00
Мітки: напруги, змінної, регулятор
