Сонячний електроенергетичний генератор роторний “сокіл”

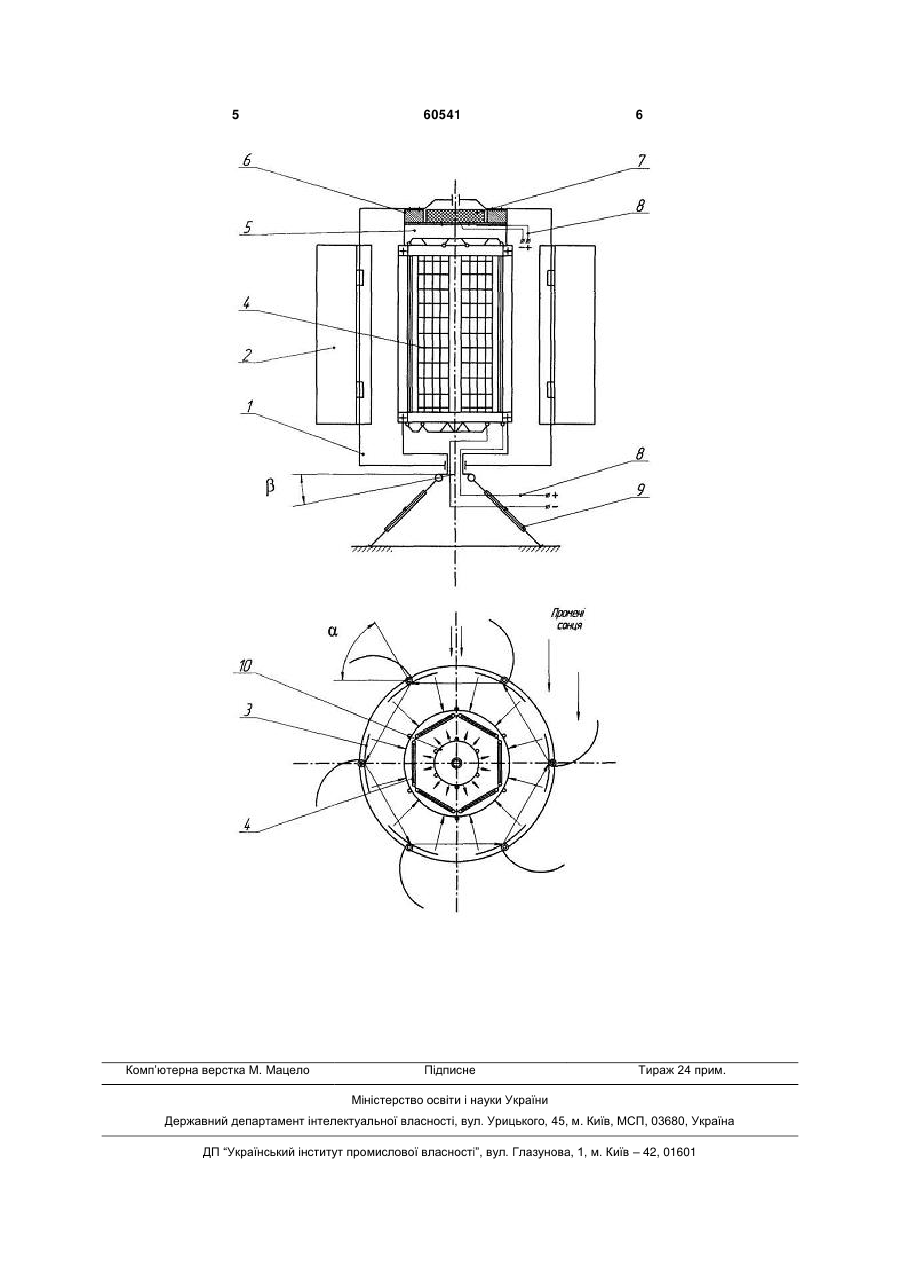

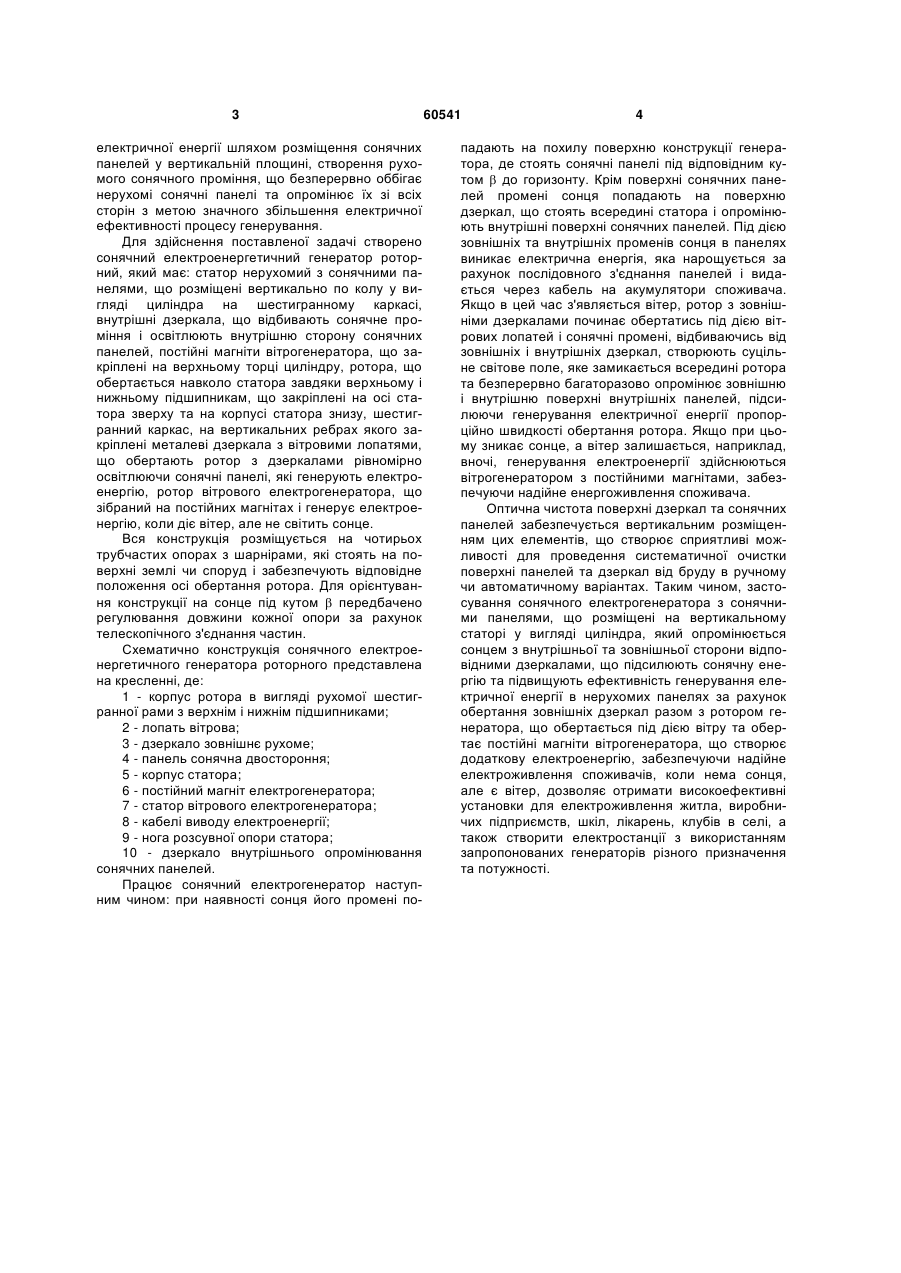

Сонячний електроенергетичний генератор роторний, що містить сонячні панелі, який відрізняється тим, що містить постійні магніти та вертикальний статор вітроелектрогенератора, на якому розміщені двосторонні сонячні панелі по колу у вигляді циліндра, внутрішні дзеркала, телескопічні опори, приєднані до статора через шарніри, та ротор з вертикальним валом, на якому розміщені зовнішні дзеркала з вітровими лопатями. (19) (21) u201013530 (22) 15.11.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ЖДАНОВИЧ ЛЕОНІД ОЛЕКСАНДРОВИЧ, ЯРЕМЧУК ОЛЕКСАНДР СТЕПАНОВИЧ, ПАЛАМАРЧУК ІГОР ПАВЛОВИЧ, ЯНОВИЧ ВІТАЛІЙ ПЕТРОВИЧ (73) ВІННИЦЬКИЙ НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 електричної енергії шляхом розміщення сонячних панелей у вертикальній площині, створення рухомого сонячного проміння, що безперервно оббігає нерухомі сонячні панелі та опромінює їх зі всіх сторін з метою значного збільшення електричної ефективності процесу генерування. Для здійснення поставленої задачі створено сонячний електроенергетичний генератор роторний, який має: статор нерухомий з сонячними панелями, що розміщені вертикально по колу у вигляді циліндра на шестигранному каркасі, внутрішні дзеркала, що відбивають сонячне проміння і освітлюють внутрішню сторону сонячних панелей, постійні магніти вітрогенератора, що закріплені на верхньому торці циліндру, ротора, що обертається навколо статора завдяки верхньому і нижньому підшипникам, що закріплені на осі статора зверху та на корпусі статора знизу, шестигранний каркас, на вертикальних ребрах якого закріплені металеві дзеркала з вітровими лопатями, що обертають ротор з дзеркалами рівномірно освітлюючи сонячні панелі, які генерують електроенергію, ротор вітрового електрогенератора, що зібраний на постійних магнітах і генерує електроенергію, коли діє вітер, але не світить coнце. Вся конструкція розміщується на чотирьох трубчастих опорах з шарнірами, які стоять на поверхні землі чи споруд і забезпечують відповідне положення осі обертання ротора. Для орієнтування конструкції на сонце під кутом  передбачено регулювання довжини кожної опори за рахунок телескопічного з'єднання частин. Схематично конструкція сонячного електроенергетичного генератора роторного представлена на кресленні, де: 1 - корпус ротора в вигляді рухомої шестигранної рами з верхнім і нижнім підшипниками; 2 - лопать вітрова; 3 - дзеркало зовнішнє рухоме; 4 - панель сонячна двостороння; 5 - корпус статора; 6 - постійний магніт електрогенератора; 7 - статор вітрового електрогенератора; 8 - кабелі виводу електроенергії; 9 - нога розсувної опори статора; 10 - дзеркало внутрішнього опромінювання сонячних панелей. Працює сонячний електрогенератор наступним чином: при наявності сонця його промені по 60541 4 падають на похилу поверхню конструкції генератора, де стоять сонячні панелі під відповідним кутом  до горизонту. Крім поверхні сонячних панелей промені сонця попадають на поверхню дзеркал, що стоять всередині статора і опромінюють внутрішні поверхні сонячних панелей. Під дією зовнішніх та внутрішніх променів сонця в панелях виникає електрична енергія, яка нарощується за рахунок послідовного з'єднання панелей і видається через кабель на акумулятори споживача. Якщо в цей час з'являється вітер, ротор з зовнішніми дзеркалами починає обертатись під дією вітрових лопатей і сонячні промені, відбиваючись від зовнішніх і внутрішніх дзеркал, створюють суцільне світове поле, яке замикається всередині ротора та безперервно багаторазово опромінює зовнішню і внутрішню поверхні внутрішніх панелей, підсилюючи генерування електричної енергії пропорційно швидкості обертання ротора. Якщо при цьому зникає сонце, а вітер залишається, наприклад, вночі, генерування електроенергії здійснюються вітрогенератором з постійними магнітами, забезпечуючи надійне енергоживлення споживача. Оптична чистота поверхні дзеркал та сонячних панелей забезпечується вертикальним розміщенням цих елементів, що створює сприятливі можливості для проведення систематичної очистки поверхні панелей та дзеркал від бруду в ручному чи автоматичному варіантах. Таким чином, застосування сонячного електрогенератора з сонячними панелями, що розміщені на вертикальному статорі у вигляді циліндра, який опромінюється сонцем з внутрішньої та зовнішньої сторони відповідними дзеркалами, що підсилюють сонячну енергію та підвищують ефективність генерування електричної енергії в нерухомих панелях за рахунок обертання зовнішніх дзеркал разом з ротором генератора, що обертається під дією вітру та обертає постійні магніти вітрогенератора, що створює додаткову електроенергію, забезпечуючи надійне електроживлення споживачів, коли нема сонця, але є вітер, дозволяє отримати високоефективні установки для електроживлення житла, виробничих підприємств, шкіл, лікарень, клубів в селі, а також створити електростанції з використанням запропонованих генераторів різного призначення та потужності. 5 Комп’ютерна верстка М. Мацело 60541 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
