Сонячний теплоенергетичний генератор роторний “сова”

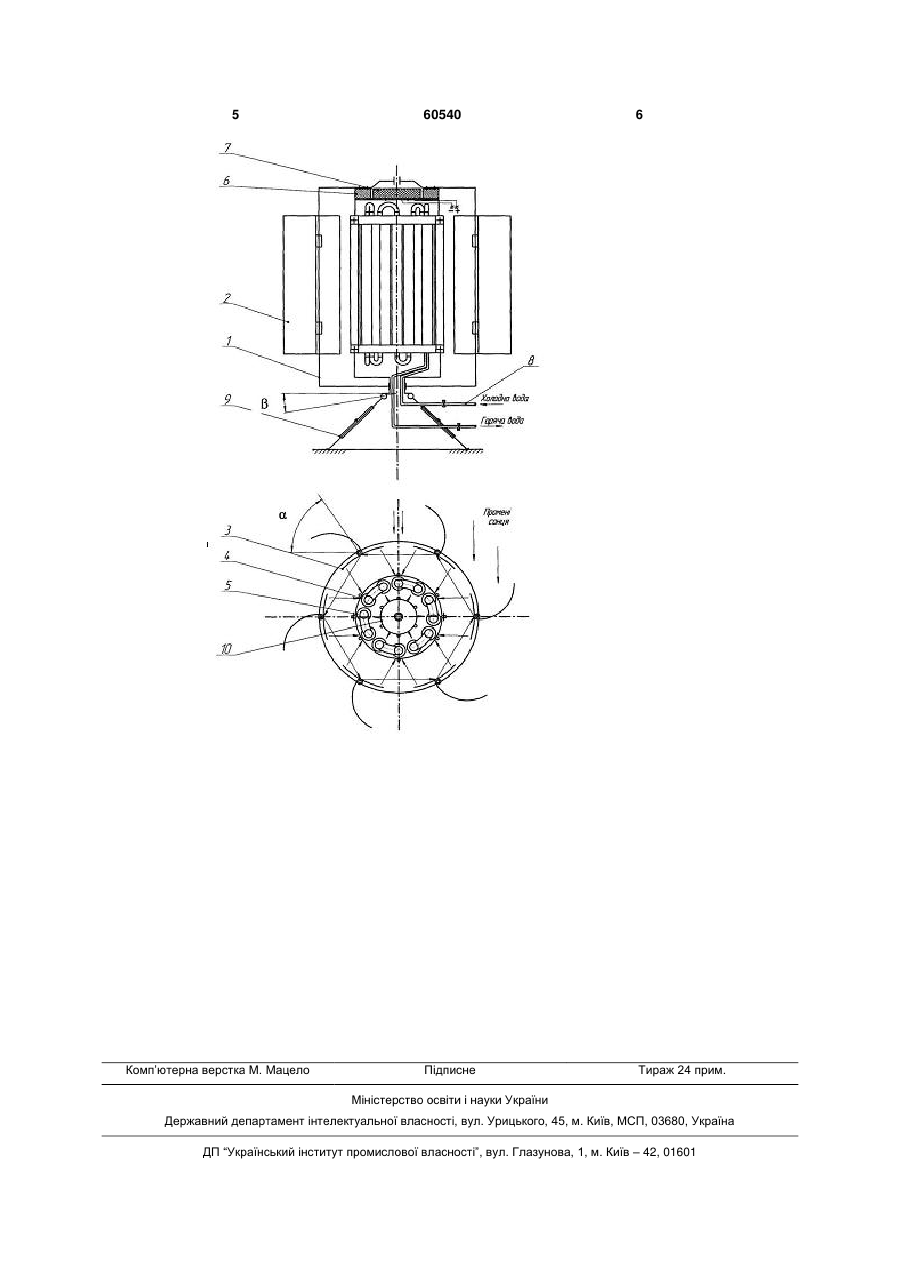

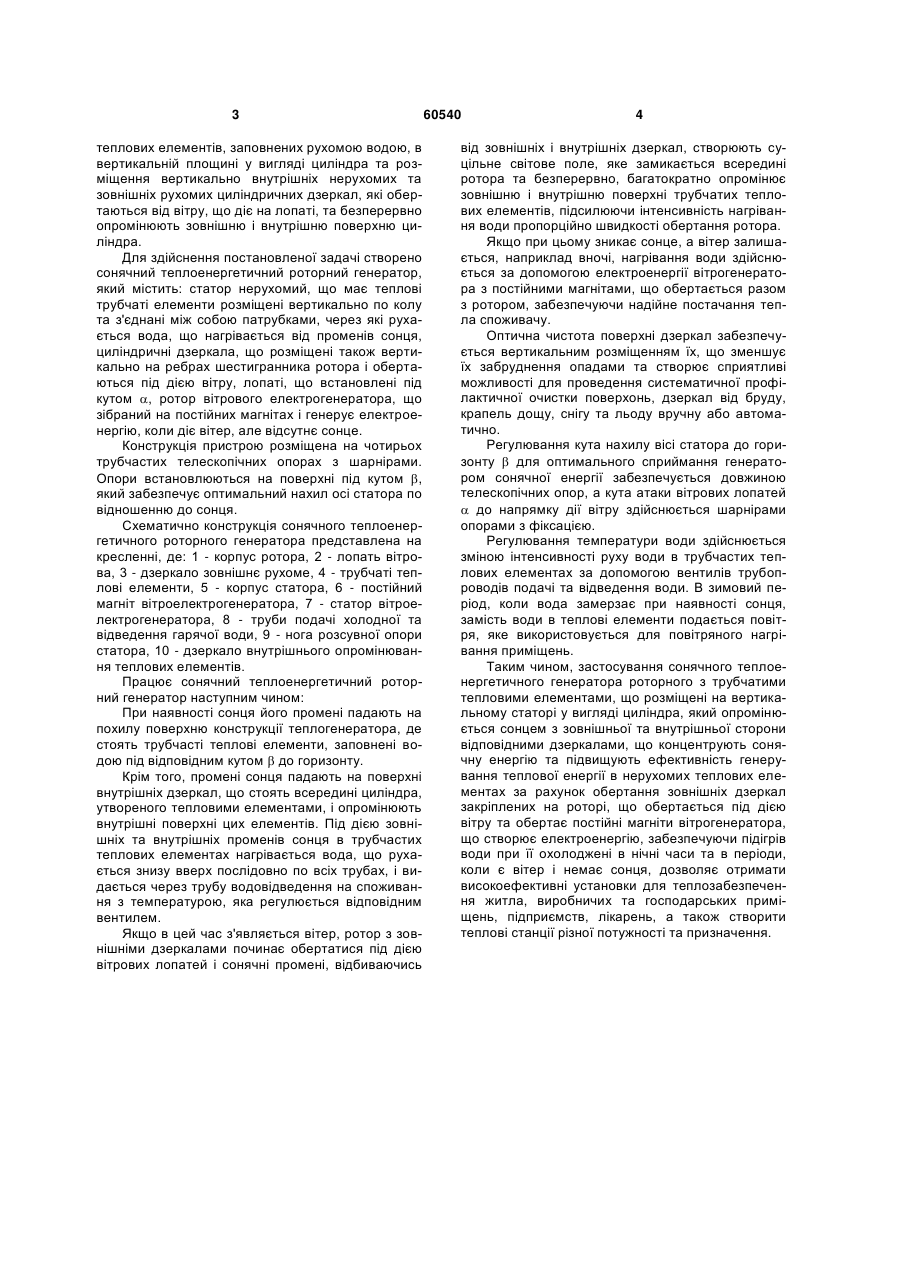

Сонячний теплоенергетичний генератор роторний, що містить теплові елементи, який відрізняється тим, що додатково містить постійні магніти та вертикальний статор вітроелектрогенератора, на якому розміщені заповнені водою трубчасті теплові елементи по колу у вигляді циліндра, внутрішні дзеркала, телескопічні опори приєднані до статора через шарніри та ротор з вертикальним валом, на якому розміщені зовнішні дзеркала з вітровими лопатями. (19) (21) u201013523 (22) 15.11.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ЖДАНОВИЧ ЛЕОНІД ОЛЕКСАНДРОВИЧ, ЯРЕМЧУК ОЛЕКСАНДР СТЕПАНОВИЧ, ПАЛАМАРЧУК ІГОР ПАВЛОВИЧ, ЯНОВИЧ ВІТАЛІЙ ПЕТРОВИЧ (73) ВІННИЦЬКИЙ НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 теплових елементів, заповнених рухомою водою, в вертикальній площині у вигляді циліндра та розміщення вертикально внутрішніх нерухомих та зовнішніх рухомих циліндричних дзеркал, які обертаються від вітру, що діє на лопаті, та безперервно опромінюють зовнішню і внутрішню поверхню циліндра. Для здійснення постановленої задачі створено сонячний теплоенергетичний роторний генератор, який містить: статор нерухомий, що має теплові трубчаті елементи розміщені вертикально по колу та з'єднані між собою патрубками, через які рухається вода, що нагрівається від променів сонця, циліндричні дзеркала, що розміщені також вертикально на ребрах шестигранника ротора і обертаються під дією вітру, лопаті, що встановлені під кутом , ротор вітрового електрогенератора, що зібраний на постійних магнітах і генерує електроенергію, коли діє вітер, але відсутнє сонце. Конструкція пристрою розміщена на чотирьох трубчастих телескопічних опорах з шарнірами. Опори встановлюються на поверхні під кутом , який забезпечує оптимальний нахил осі статора по відношенню до сонця. Схематично конструкція сонячного теплоенергетичного роторного генератора представлена на кресленні, де: 1 - корпус ротора, 2 - лопать вітрова, 3 - дзеркало зовнішнє рухоме, 4 - трубчаті теплові елементи, 5 - корпус статора, 6 - постійний магніт вітроелектрогенератора, 7 - статор вітроелектрогенератора, 8 - труби подачі холодної та відведення гарячої води, 9 - нога розсувної опори статора, 10 - дзеркало внутрішнього опромінювання теплових елементів. Працює сонячний теплоенергетичний роторний генератор наступним чином: При наявності сонця його промені падають на похилу поверхню конструкції теплогенератора, де стоять трубчасті теплові елементи, заповнені водою під відповідним кутом  до горизонту. Крім того, промені сонця падають на поверхні внутрішніх дзеркал, що стоять всередині циліндра, утвореного тепловими елементами, і опромінюють внутрішні поверхні цих елементів. Під дією зовнішніх та внутрішніх променів сонця в трубчастих теплових елементах нагрівається вода, що рухається знизу вверх послідовно по всіх трубах, і видається через трубу водовідведення на споживання з температурою, яка регулюється відповідним вентилем. Якщо в цей час з'являється вітер, ротор з зовнішніми дзеркалами починає обертатися під дією вітрових лопатей і сонячні промені, відбиваючись 60540 4 від зовнішніх і внутрішніх дзеркал, створюють суцільне світове поле, яке замикається всередині ротора та безперервно, багатократно опромінює зовнішню і внутрішню поверхні трубчатих теплових елементів, підсилюючи інтенсивність нагрівання води пропорційно швидкості обертання ротора. Якщо при цьому зникає сонце, а вітер залишається, наприклад вночі, нагрівання води здійснюється за допомогою електроенергії вітрогенератора з постійними магнітами, що обертається разом з ротором, забезпечуючи надійне постачання тепла споживачу. Оптична чистота поверхні дзеркал забезпечується вертикальним розміщенням їх, що зменшує їх забруднення опадами та створює сприятливі можливості для проведення систематичної профілактичної очистки поверхонь, дзеркал від бруду, крапель дощу, снігу та льоду вручну або автоматично. Регулювання кута нахилу вісі статора до горизонту  для оптимального сприймання генератором сонячної енергії забезпечується довжиною телескопічних опор, а кута атаки вітрових лопатей  до напрямку дії вітру здійснюється шарнірами опорами з фіксацією. Регулювання температури води здійснюється зміною інтенсивності руху води в трубчастих теплових елементах за допомогою вентилів трубопроводів подачі та відведення води. В зимовий період, коли вода замерзає при наявності сонця, замість води в теплові елементи подається повітря, яке використовується для повітряного нагрівання приміщень. Таким чином, застосування сонячного теплоенергетичного генератора роторного з трубчатими тепловими елементами, що розміщені на вертикальному статорі у вигляді циліндра, який опромінюється сонцем з зовнішньої та внутрішньої сторони відповідними дзеркалами, що концентрують сонячну енергію та підвищують ефективність генерування теплової енергії в нерухомих теплових елементах за рахунок обертання зовнішніх дзеркал закріплених на роторі, що обертається під дією вітру та обертає постійні магніти вітрогенератора, що створює електроенергію, забезпечуючи підігрів води при її охолоджені в нічні часи та в періоди, коли є вітер і немає сонця, дозволяє отримати високоефективні установки для теплозабезпечення житла, виробничих та господарських приміщень, підприємств, лікарень, а також створити теплові станції різної потужності та призначення. 5 Комп’ютерна верстка М. Мацело 60540 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
