Вловлювач для збору та знищення комах-шкідників

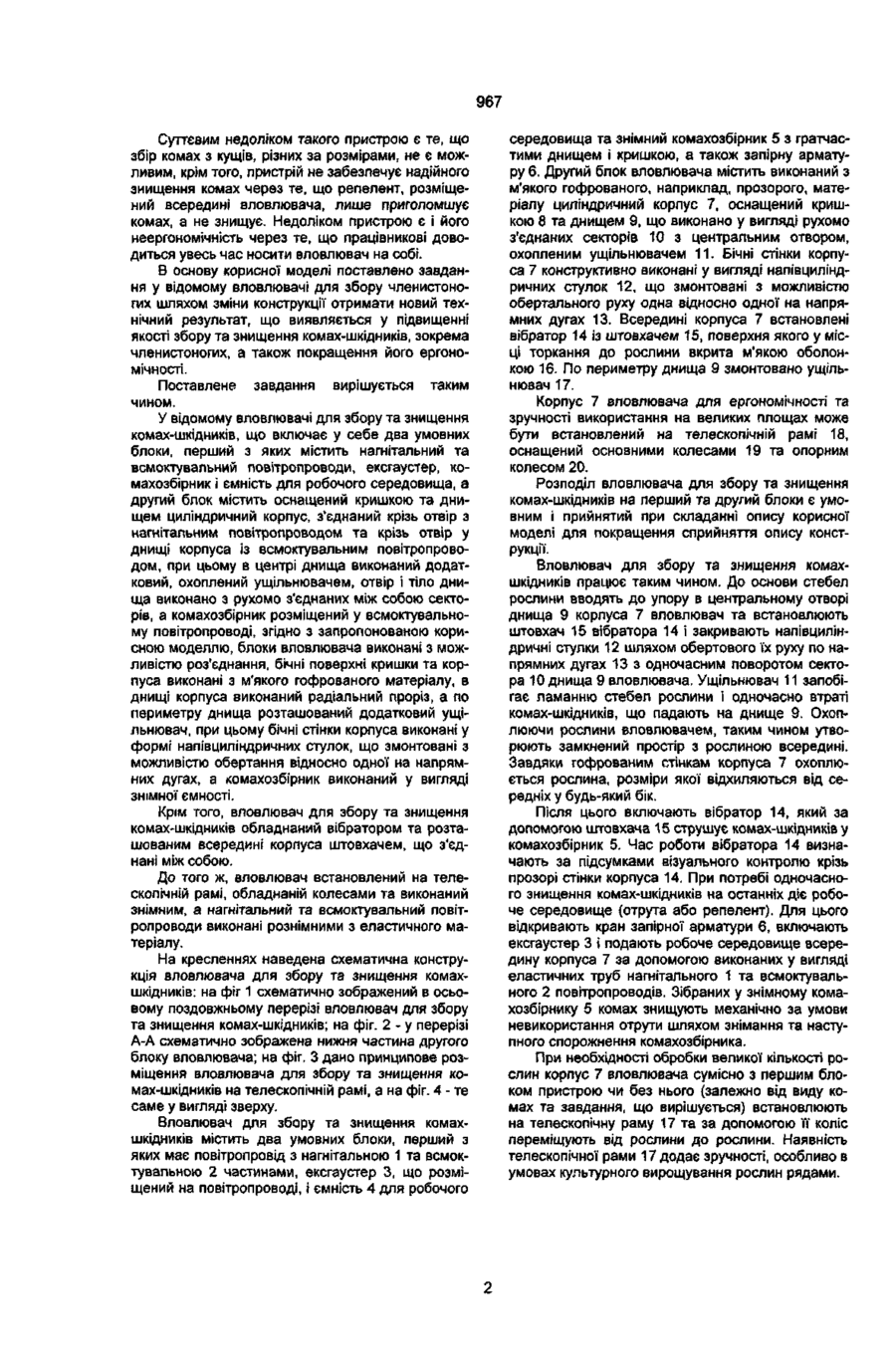

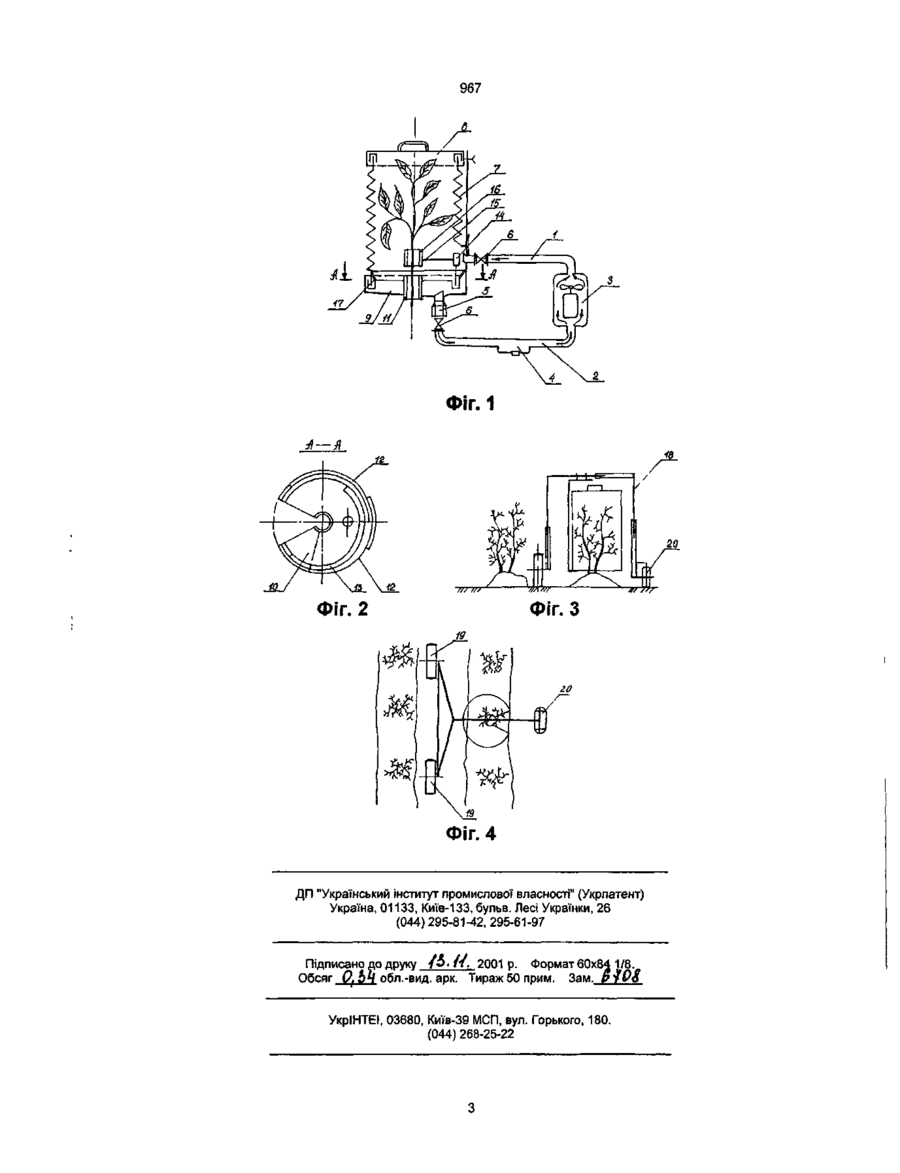

1. Вловлювач для збору та знищення комахшкідників, що містить два умовних блоки, перший з яких має нагнітальний та всмоктувальний повітропроводи, ексгаустер, комахозбірник і ємність для робочого середовища, а другий блок містить оснащений кришкою та днищем циліндричний корпус, який з'єднаний крізь отвір з нагнітальним повітропроводом та крізь отвір у днищі корпуса з всмоктувальним повітропроводом, при цьому у центрі днища виконаний додатковий, охоплений ущільнювачем отвір, і тіло днища виконано з рухомо з'єднаних між собою секторів, а комахозбір ник розташований у всмоктувальному повітропроводі, який відрізняється тим, що бічна поверхня корпуса виконана з м'якого гофрованого матеріалу, а по периметру днища розташований додатковий ущільнювач, при цьому бічні стінки корпуса виконані у формі напівциліндричних стулок, що змонтовані з можливістю обертання одна відносно одної на напрямних дугах, а комахозбірник виконаний у вигляді знімної ємності. 2. Вловлювач для збору та знищення комахшкідників за п 1, який відрізняється тим, що споряджений вібратором та розташованим всередині корпуса штовхачем, що з'єднані між собою. ~3 Вловлювач для збору та знищення комахшкідників за п. 1, який відрізняється тим, що встановлений на оснащеній колесами телескопічній рамі, що зроблена знімною. 4. Вловлювач для збору та знищення комахшкідників за п. 1, який відрізняється тим, що нагнітальний та всмоктувальний повітропроводи виконані рознімними з еластичного матеріалу. Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана для збору та знищення комах-шкідників, переважно колорадських жуків на присадибних ділянках. Відомий пристрій для збору та знищення колорадського жука, що містить раму з опорними колесами, на яку встановлений виконаний у вигляді пластин з прорізами для кущів рослин та гребенями з еластичними зубами, струшуючий механізм, а також копіюючий башмак, механізми збору та знищення жуків, при цьому останній виконаний у вигляді двох катків, розташованих з можливістю обертання назустріч один одному та сполучених із засобом очистки у вигляді скребків (див.: А.с. СРСР № 1103863, МКВ А01М5/08, 1983). Недоліком такого пристрою є складність конструкції та неможливість якісного збору колорадських жуків з кущів, різних за висотою та розмірами. Відомий також пристрій для боротьби з колорадським жуком, що містить встановлену на опорних колесах раму, а також розміщений у її нижній частині лоток для збору жуків та приладдя для струшування з приводом від коліс, при цьому пристрій для струшування виконано у вигляді підпру жинених плоских пружних лопатей, розміщених на валах, осі яких паралельні поздовжній осі рами, а на бічних стінках рами змонтовані зачіпки, що встановлені з можливістю взаємодії з пружними лопатями (див.: А.с. СРСР № 1565449, МКВ А01М5/04, 1988). Недоліком таких пристроїв є те, що колорадські жуки не знищуються, а збираються, що не виключає їх повторного попадання на вже оброблені рослини та на грунт. Найбільш близьким за технічною суттю до запропонованої корисної моделі є вловлювач В.П. Кубайчука для збору членистоногих, що містить циліндричний корпус, верхня частина якого з'єднана з нагнітальним повітропроводом, а днище - із всмоктувальним повітропроводом, ексгаустер, комахозбірник з сіткою та ємність для робочого середовища, при цьому днище корпуса виконано у вигляді рухомо з'єднаних між собою сегментів та розташованого по осі днища ущільнювача, окрім того, корпус у верхній частині споряджений кришкою, а комахозбірник встановлений у всмоктувальному повітропроводі та споряджений затулкою (див.: А.с. СРСР № 1523142, МКВ А01М1/08, 1987). 1 < D 967 Суттєвим недоліком такого пристрою є те, що збір комах з кущів, різних за розмірами, не є можливим, крім того, пристрій не забезпечує надійного знищення комах через те, що репелент, розміщений всередині вловлювача, лише приголомшує комах, а не знищує. Недоліком пристрою є і його неергономічність через те, що працівникові доводиться увесь час носити вловлювач на собі. В основу корисної моделі поставлено завдання у відомому вловлювачі для збору членистоногих шляхом зміни конструкції отримати новий технічний результат, що виявляється у підвищенні якості збору та знищення комах-шкідників, зокрема членистоногих, а також покращення його ергономічності. Поставлене завдання вирішується таким чином. У відомому вловлювачі для збору та знищення комах-шкідників, що включає у себе два умовних блоки, перший з яких містить нагнітальнийта всмоктувальний повітропроводи, ексгаустер, комахозбірник і ємність для робочого середовища, а другий блок містить оснащений кришкою та днищем циліндричний корпус, з'єднаний крізь отвір з нагнітальним повітропроводом та крізь отвір у днищі корпуса із всмоктувальним повітропроводом, при цьому в центрі днища виконаний додатковий, охоплений ущільнювачем, отвір і тіло днища виконано з рухомо з'єднаних між собою секторів, а комахозбірник розміщений у всмоктувальному повітропроводі, згідно з запропонованою корисною моделлю, блоки вловлювача виконані з можливістю роз'єднання, бічні поверхні кришки та корпуса виконані з м'якого гофрованого матеріалу, в днищі корпуса виконаний радіальний проріз, а по периметру днища розташований додатковий ущільнювач, при цьому бічні стінки корпуса виконані у формі напівциліндричних стулок, що змонтовані з можливістю обертання відносно одної на напрямних дугах, а комахозбірник виконаний у вигляді знімної ємності. Крім того, вловлювач для збору та знищення комах-шкідників обладнаний вібратором та розташованим всередині корпуса штовхачем, що з'єднані між собою. До того ж, вловлювач встановлений на телескопічній рамі, обладнаній колесами та виконаний знімним, а нагнітальний та всмоктувальний повітропроводи виконані рознімними з еластичного матеріалу. На кресленнях наведена схематична конструкція вловлювача для збору та знищення комахшкідників: на фіг 1 схематично зображений в осьовому поздовжньому перерізі вловлювач для збору та знищення комах-шкідників; на фіг. 2 - у перерізі А-А схематично зображена нижня частина другого блоку вловлювача; на фіг. З дано принципове розміщення вловлювача для збору та знищення комах-шкідників на телескопічній рамі, а на фіг. 4 - те саме у вигляді зверху. Вловлювач для збору та знищення комахшкідників містить два умовних блоки, перший з яких має повітропровід з нагнітальною 1 та всмоктувальною 2 частинами, ексгаустер 3, що розміщений на повітропроводі, і ємність 4 для робочого середовища та знімний комахозбірник 5 з ґратчастими днищем і кришкою, а також запірну арматуру 6. Другий блок вловлювача містить виконаний з м'якого гофрованого, наприклад, прозорого, матеріалу циліндричний корпус 7, оснащений кришкою 8 та днищем 9, що виконано у вигляді рухомо з'єднаних секторів 10 з центральним отвором, охопленим ущільнювачем 11. Бічні стінки корпуса 7 конструктивно виконані у вигляді напівциліндричних стулок 12, що змонтовані з можливістю обертального руху одна відносно одної на напрямних дугах 13. Всередині корпуса 7 встановлені вібратор 14 із штовхачем 15, поверхня якого у місці торкання до рослини вкрита м'якою оболонкою 16. По периметру днища 9 змонтовано ущільнювач 17. Корпус 7 вловлювача для ергономічності та зручності використання на великих площах може бути встановлений на телескопічній рамі 18, оснащений основними колесами 19 та опорним колесом 20. Розподіл вловлювача для збору та знищення комах-шкідників на перший та другий блоки є умовним і прийнятий при складанні опису корисної моделі для покращення сприйняття опису конструкції. Вловлювач для збору та знищення комахшкідників працює таким чином. До основи стебел рослини вводять до упору в центральному отворі днища 9 корпуса 7 вловлювач та встановлюють штовхач 15 вібратора 14 і закривають напівциліндричні стулки 12 шляхом обертового їх руху по напрямних дугах 13 з одночасним поворотом сектора 10 днища 9 вловлювача. Ущільнювач 11 запобігає ламанню стебел рослини і одночасно втраті комах-шкідників, що падають на днище 9. Охоплюючи рослини вловлювачем, таким чином утворюють замкнений простір з рослиною всередині. Завдяки гофрованим стінкам корпуса 7 охоплюється рослина, розміри якої відхиляються від середніх у будь-який бік. Після цього включають вібратор 14, який за допомогою штовхача 15 струшує комах-шкідників у комахозбірник 5. Час роботи вібратора 14 визначають за підсумками візуального контролю крізь прозорі стінки корпуса 14. При потребі одночасного знищення комах-шкідників на останніх діє робоче середовище (отрута або репелент). Для цього відкривають кран запірної арматури 6, включають ексгаустер 3 і подають робоче середовище всередину корпуса 7 за допомогою виконаних у вигляді еластичних труб нагнітального 1 та всмоктувального 2 повітропроводів. Зібраних у знімному комахозбірнику 5 комах знищують механічно за умови невикористання отрути шляхом знімання та наступного спорожнення комахозбірника. При необхідності обробки великої кількості рослин корпус 7 вловлювача сумісно з першим блоком пристрою чи без нього (залежно від виду комах та завдання, що вирішується) встановлюють на телескопічну раму 17 та за допомогою її коліс переміщують від рослини до рослини. Наявність телескопічної рами 17 додає зручності, особливо в умовах культурного вирощування рослин рядами. 967 ФІГ. 1 Фіг. З Фіг. 2 Фіг. 4 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку / * • її. 2001 р. Формат60x84 1/8. Обсяг О;ЬЧ обл.-вид. арк. Тираж 50 прим. Зам. р*9о УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
