Пристрій для збору і знищення колорадського жука

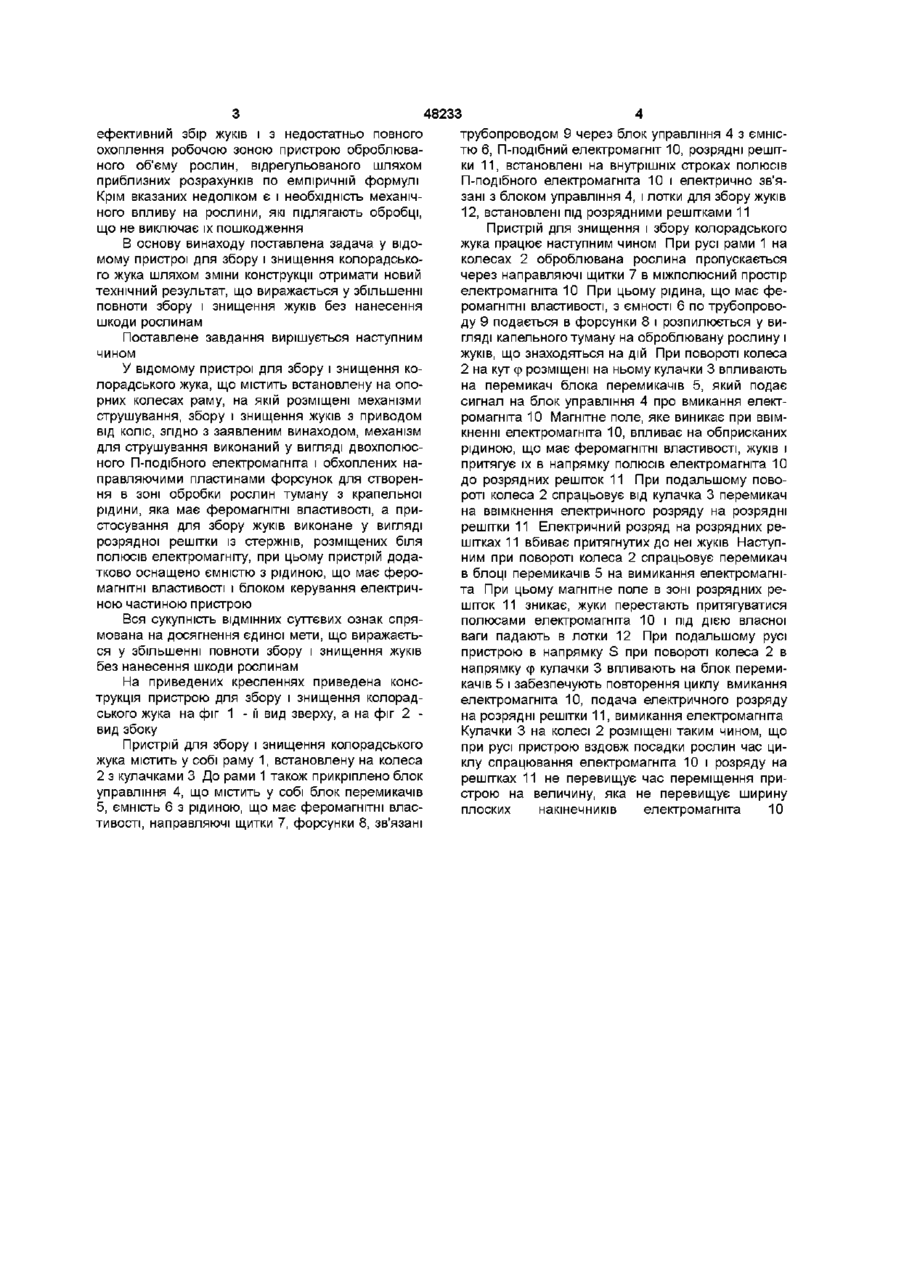

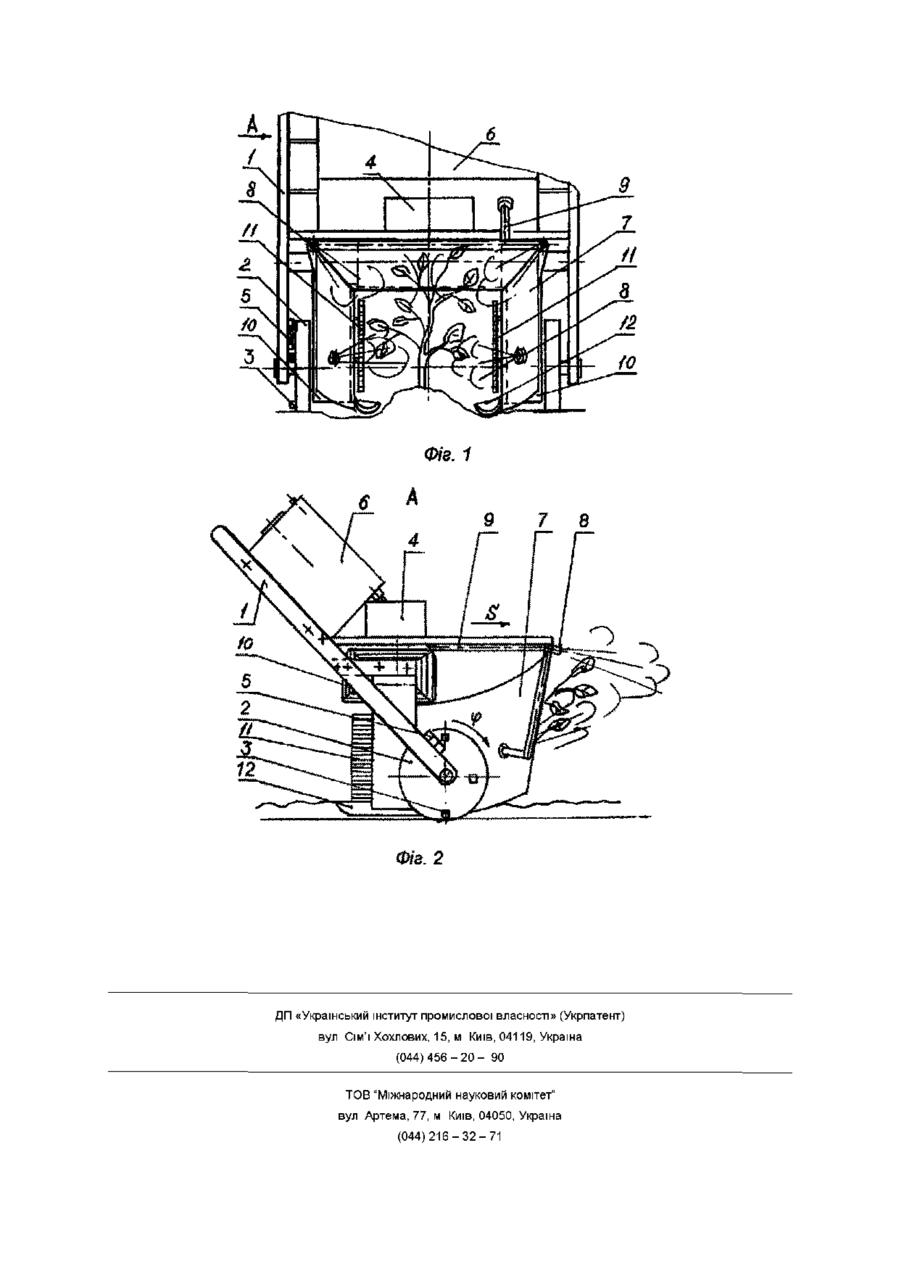

Пристрій для збору і знищення колорадського жука, що містить встановлену на опорних колесах раму, на якій розміщені механізми струшування, збору і знищення жуків з приводом від коліс, який відрізняється тим, що механізм струшування виконаний у вигляді двополюсного П-подібного електромагніта і обхоплених направляючими пластинами форсунок для створення в зоні обробки рослин туману з крапельної рідини, яка має феромагнітні властивості, а механізм знищення жуків виконаний у вигляді розрядної ґратки із стержнів, розміщених біля полюсів електромагніта, при цьому пристрій додатково оснащено ємністю з рідиною, що має феромагнітні властивості, і блоком керування електричною частиною пристрою Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний для збору і знищення колорадського жука, а також інших комах-шкідників сільськогосподарських культур Відомий пристрій для боротьби з колорадським жуком, який містить у собі встановлену на опорних колесах раму, а також розміщений в и нижній частині лоток для збору жуків і приладдя для струшування з приводом від коліс, при цьому пристрій для струшування виконано у вигляді підпружинених плоских пружних лопаток, встановлених на валах, осі яких паралельні поздовжній осі рами, а на бокових сторонах рами змонтовані зачти з МОЖЛИВІСТЮ взаємодії з пружними лопатками [Див АС СССР №1565449, МКВ 6 АОШ5/04, 1988 р ] Недоліком таких пристроїв являється можливість пошкодження рослин через механічне струшування останніх, а також не знищення жуків, а всього лише їх збір, що не виключає повторне попадання зібраних жуків на ґрунт і вже оброблених пристроєм рослини лених з можливістю зустрічного обертання, і спряжених з засобом очистки у вигляді скребків [Див АС СССР №1103836, МКВ А01М5/08, 1983 р ] Недоліком пристрою являється складність конструкції і неможливість збору і знищення жуків з низькорослих рослин Недоліком пристрою являється і необхідність механічного впливу на рослини, що не виключає його ушкодження Найбільш близький за технічною суттю до заявлюваного є пристрій для збору і знищення колорадського жука, що містить у собі раму з опорними колесами, на якій розміщені механізми струшування, збору і знищення жуків, причому механізм струшування виконаний у вигляді пластини з прорізами для підгину кущів з розміщеними в прорізах дисках, на яких жорстко закріплені гребінці з еластичними зубцями, а диски встановлені так, щоб кут між віссю обертання диска і напрямком руху пристрою рівний 42 -ь 47°, при цьому механізм знищення жука виконаний у вигляді двох контактуючих один з одним розміщених в копіюючому башмаку і встановлених з можливістю зустрічного обертання катків, зовнішня поверхня яких спряжена з встановленими над ними скатами, а скати оснащені встановленими по всій довжині щітками під кутом до вертикальної площини [Див АС СССР №1423078, МКВ А01М5/04,1985 р ] Відомий також пристрій для збору і знищення колорадського жука, який містить у собі раму з опорними колесами, на якій встановлений механізм струшування жуків, виконаний у вигляді пластини з прорізами для кущів рослин, і гребінця з еластичними зубцями, розміщеними в прорізах пластини, а також встановлені копіюючий башмак, механізми збору і знищення жуків, при цьому останній виконаний у вигляді двох катків, встанов Суттєвим недоліком такого роду пристроїв є складність їх конструкції і, не дивлячись на можливість обробки різновисоких рослин, недостатньо о СО ГО СЧ 00 48233 ефективний збір жуків і з недостатньо повного охоплення робочою зоною пристрою оброблюваного об'єму рослин, відрегульованого шляхом приблизних розрахунків по емпіричній формулі Крім вказаних недоліком є і необхідність механічного впливу на рослини, які підлягають обробці, що не виключає їх пошкодження В основу винаходу поставлена задача у відомому пристрої для збору і знищення колорадського жука шляхом зміни конструкції отримати новий технічний результат, що виражається у збільшенні повноти збору і знищення жуків без нанесення шкоди рослинам Поставлене завдання вирішується наступним чином У відомому пристрої для збору і знищення колорадського жука, що містить встановлену на опорних колесах раму, на якій розміщені механізми струшування, збору і знищення жуків з приводом від коліс, згідно з заявленим винаходом, механізм для струшування виконаний у вигляді двохполюсного П-подібного електромагніта і обхоплених направляючими пластинами форсунок для створення в зоні обробки рослин туману з крапельної рідини, яка має феромагнітні властивості, а пристосування для збору жуків виконане у вигляді розрядної решітки із стержнів, розміщених біля полюсів електромагніту, при цьому пристрій додатково оснащено ємністю з рідиною, що має феромагнітні властивості і блоком керування електричною частиною пристрою Вся сукупність ВІДМІННИХ суттєвих ознак спрямована на досягнення єдиної мети, що виражається у збільшенні повноти збору і знищення жуків без нанесення шкоди рослинам На приведених кресленнях приведена конструкція пристрою для збору і знищення колорадського жука на фіг 1 - її вид зверху, а на фіг 2 вид збоку Пристрій для збору і знищення колорадського жука містить у собі раму 1, встановлену на колеса 2 з кулачками 3 До рами 1 також прикріплено блок управління 4, що містить у собі блок перемикачів 5, ємність 6 з рідиною, що має феромагнітні властивості, направляючі щитки 7, форсунки 8, зв'язані трубопроводом 9 через блок управління 4 з ємністю 6, П-подібний електромагніт 10, розрядні решітки 11, встановлені на внутрішніх строках полюсів П-подібного електромагніта 10 і електрично зв'язані з блоком управління 4, і лотки для збору жуків 12, встановлені під розрядними решітками 11 Пристрій для знищення і збору колорадського жука працює наступним чином При русі рами 1 на колесах 2 оброблювана рослина пропускається через направляючі щитки 7 в міжполюсний простір електромагніта 10 При цьому рідина, що має феромагнітні властивості, з ємності 6 по трубопроводу 9 подається в форсунки 8 і розпилюється у вигляді капельного туману на оброблювану рослину і жуків, що знаходяться на дій При повороті колеса 2 на кут ф розміщені на ньому кулачки 3 впливають на перемикач блока перемикачів 5, який подає сигнал на блок управління 4 про вмикання електромагніта 10 Магнітне поле, яке виникає при ввімкненні електромагніта 10, впливає на обприсканих рідиною, що має феромагнітні властивості, жуків і притягує їх в напрямку полюсів електромагніта 10 до розрядних решіток 11 При подальшому повороті колеса 2 спрацьовує від кулачка 3 перемикач на ввімкнення електричного розряду на розрядні решітки 11 Електричний розряд на розрядних решітках 11 вбиває притягнутих до неї жуків Наступним при повороті колеса 2 спрацьовує перемикач в блоці перемикачів 5 на вимикання електромагніта При цьому магнітне поле в зоні розрядних решіток 11 зникає, жуки перестають притягуватися полюсами електромагніта 10 і під дією власної ваги падають в лотки 12 При подальшому русі пристрою в напрямку S при повороті колеса 2 в напрямку ф кулачки 3 впливають на блок перемикачів 5 і забезпечують повторення циклу вмикання електромагніта 10, подача електричного розряду на розрядні решітки 11, вимикання електромагніта Кулачки 3 на колесі 2 розміщені таким чином, що при русі пристрою вздовж посадки рослин час циклу спрацювання електромагніта 10 і розряду на решітках 11 не перевищує час переміщення пристрою на величину, яка не перевищує ширину плоских накшечників електромагніта 10 Фіг. 1 8 На. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
