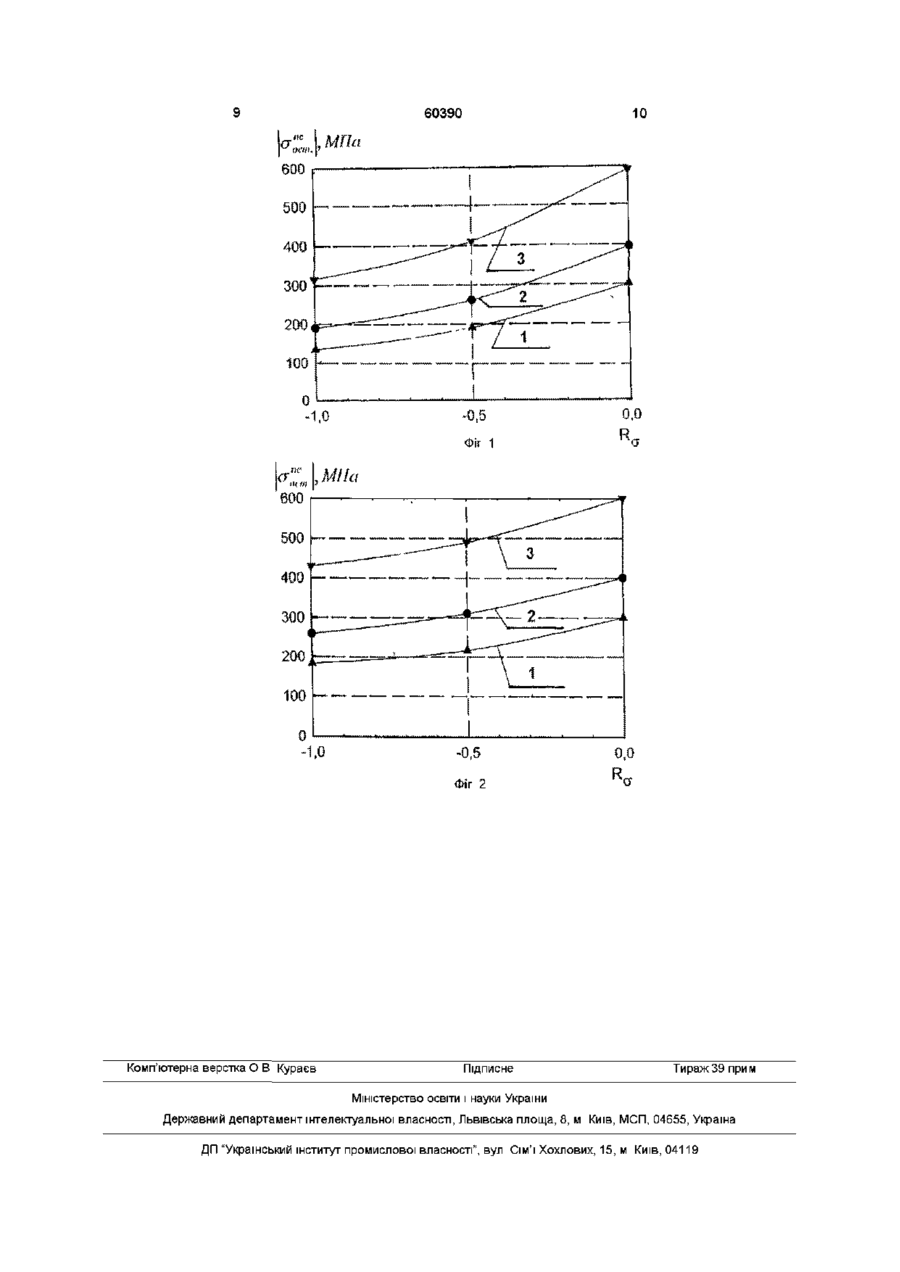

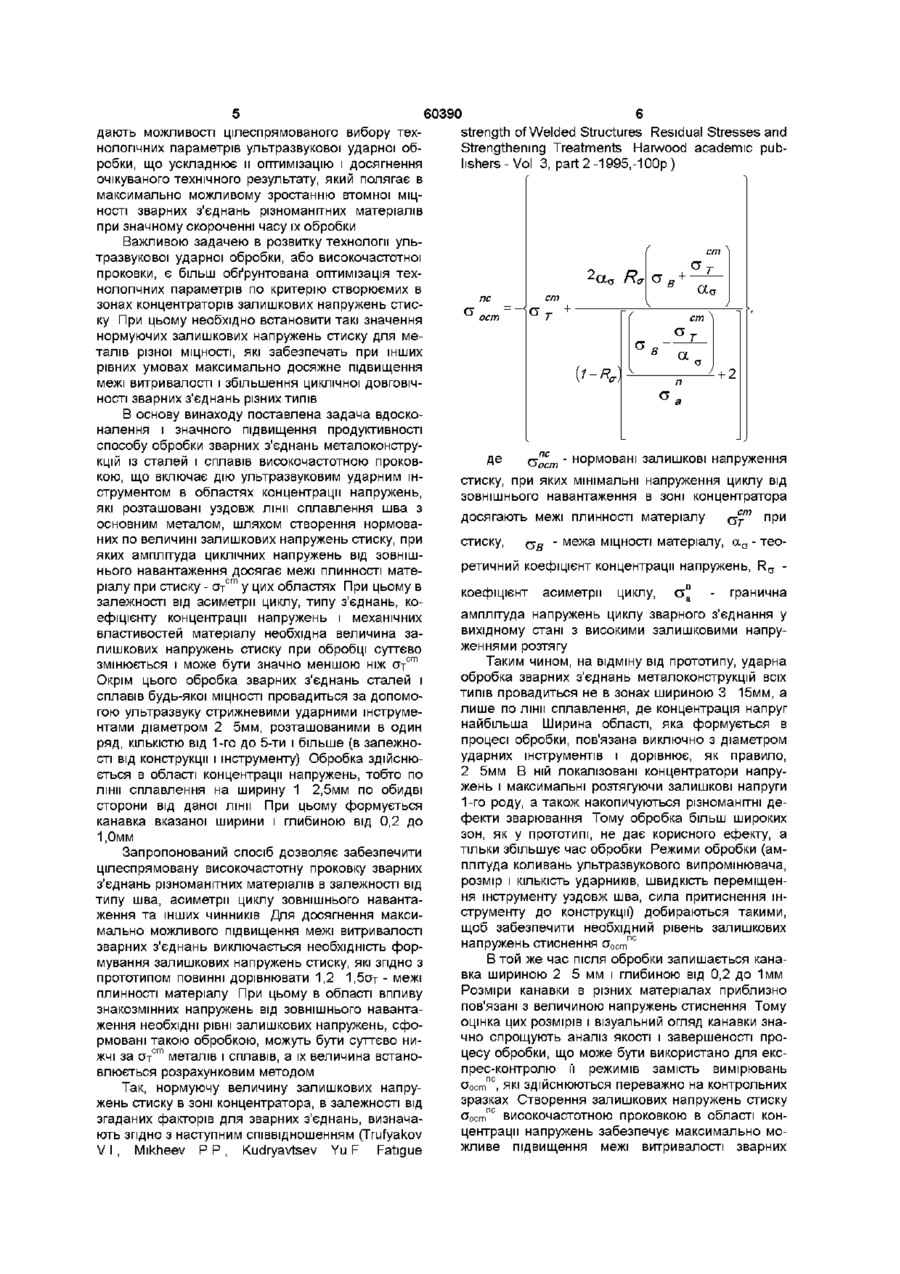

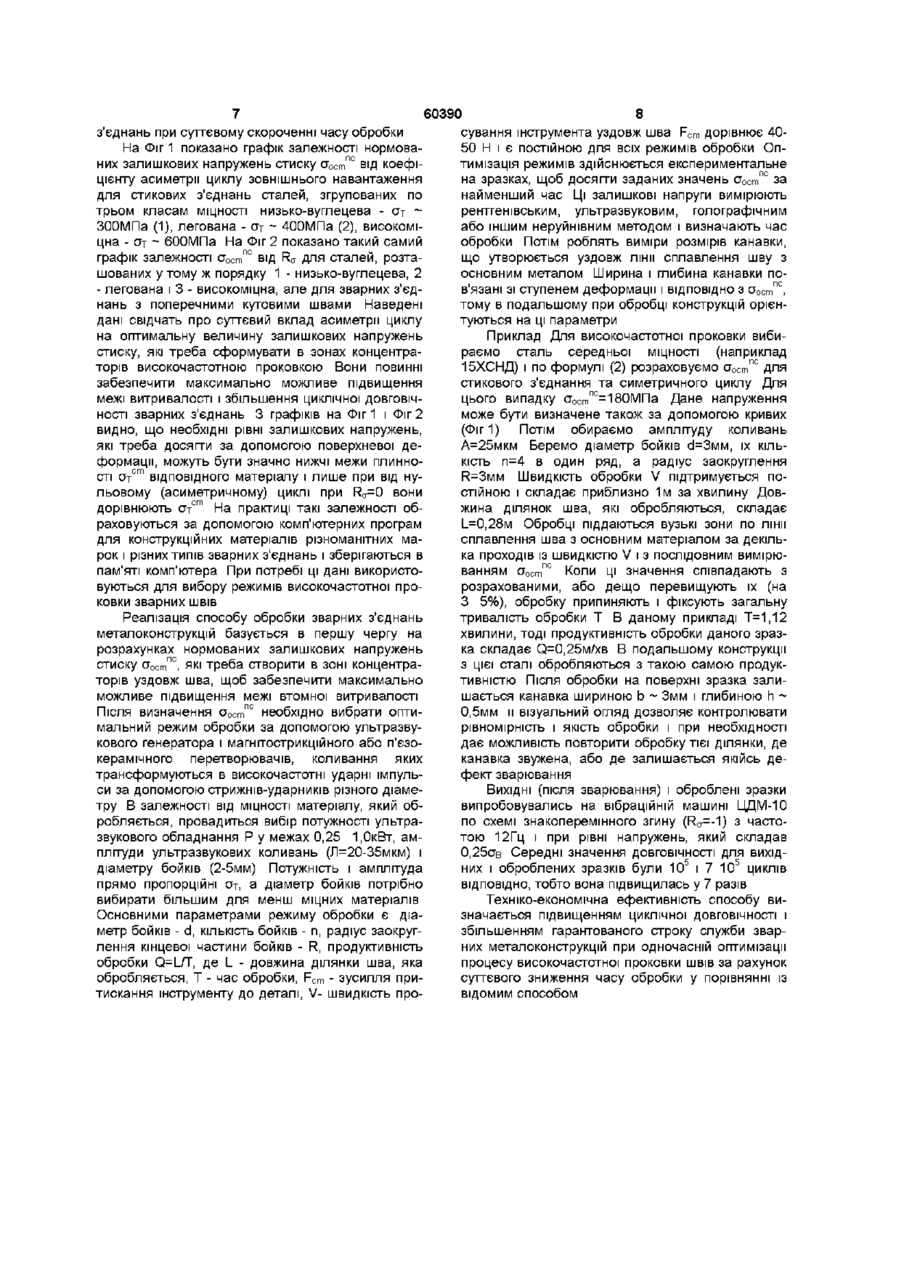

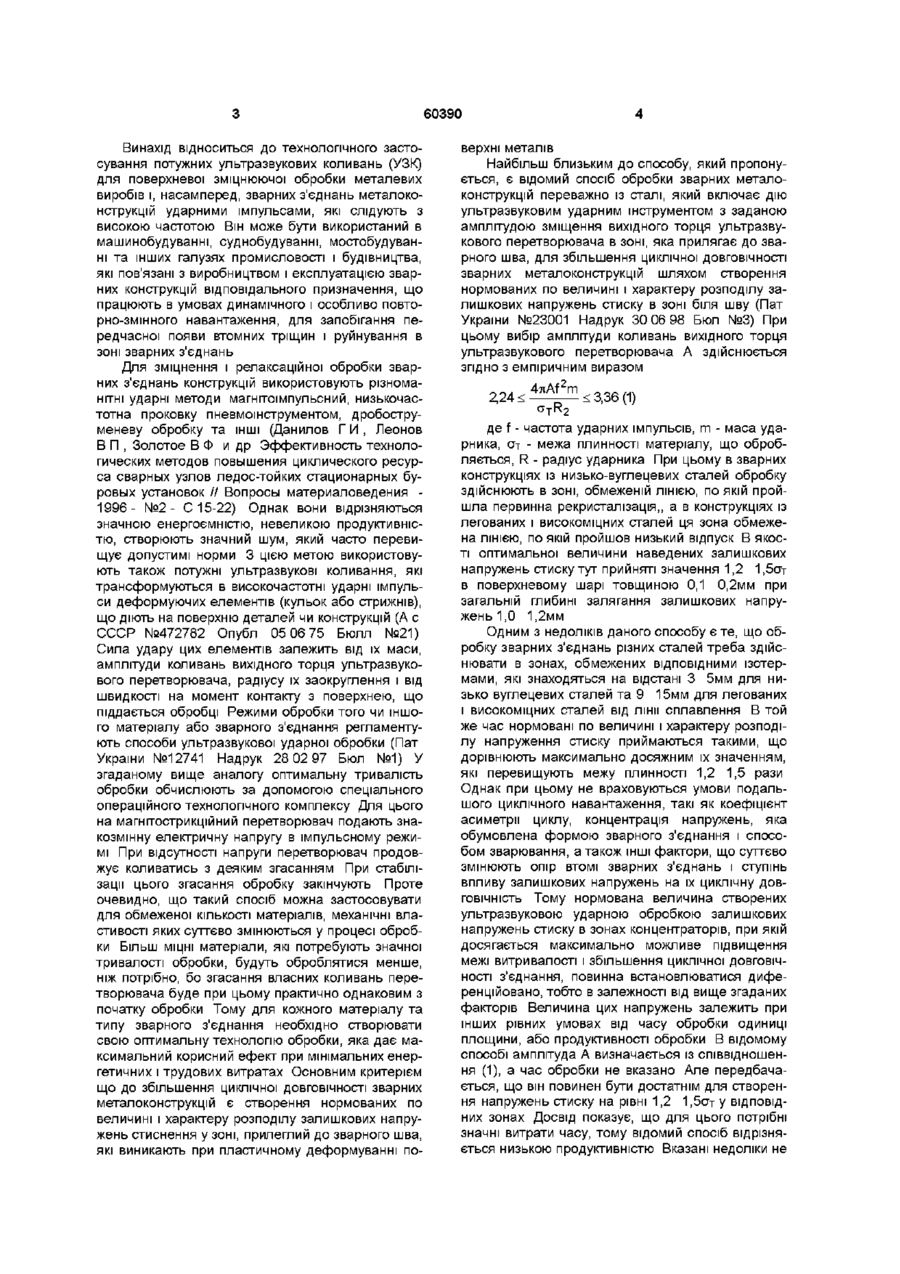

Спосіб обробки зварних з’єднань металоконструкцій високочастотною проковкою

Номер патенту: 50119

Опубліковано: 15.10.2002

Автори: Гавриш Павло Анатолійович, Буренко Олександр Григорович, Шепотько Віктор Петрович, Ємельянов Олег Андрійович

МПК: B66C 17/00, G01B 7/16

Мітки: зварних, спосіб, утоми, кранів, визначення, ушкоджень, металу, вантажопідйомних, металоконструкцій

Формула / Реферат:

Спосіб визначення ушкоджень від утоми металу зварних металоконструкцій вантажопідйомних кранів, у якому регламентується методика визначення параметрів розподілу характеристик опору утоми зварного з'єднання й елементів металоконструкцій з урахуванням класу міцності сталі, коефіцієнта асиметрії циклу, конструктивного оформлення, залишкових напруг і критеріїв відмовлення, який відрізняється тим, що застосовується спосіб визначення виду...

Номер патенту: 103

Опубліковано: 30.04.1993

Автори: Петушков Володимир Георгийович, Прохоров Володимир Володимирович, Бризгалін Андрій Геннадійович, Титов Вадим Олександрович, Солнцев Ігор Васильович, Первой Віталій Михайлович, Борисенко Віталій Олександрович

МПК: B23K 28/00

Мітки: зварних, обробки, спосіб, металоконструкцій, вибухом

Формула / Реферат:

1. Способ обработки взрывом сварных металлоконструкций, при котором шнуровой заряд взрывчатого вещества изготавливают в виде периодической кривой, располагают его симметрично относительно обрабатываемого шва, и осуществляют инициирование с помощью проводника детонации, отличающийся тем, что проводник детонации устанавливают на поверхность металла по одну сторону заряда в контакте с вершинами его периодической кривой.2. Способ по п. 1,...

Номер патенту: 21066

Опубліковано: 04.11.1997

Автор: Коровайченко Юрій Миколайович

МПК: C21D 1/00

Мітки: спосіб, з'єднань, термічної, зварних, обробки

Формула / Реферат:

Спосіб термічної обробки зварних з'єднань, включаючий місцеву зональну термічну обробку шва і зон термічного впливу автономними нагрівачами, який відрізняється тим, що зварні з'єднання піддають багаторазовому нагріванню з швидкістю 350-500°С/хв до температури АC1+40 - 60°С без витримки, природному охолодженню з швидкістю 80-100 С/хв до температури Аr1 -50 - 70°С І примусовому охолодженню з швидкістю 600-900°С/хв до температури 50-100°С у...

Номер патенту: 13049

Опубліковано: 28.02.1997

Автори: Копак Надія Петрівна, Копак Мирослав Петрович

МПК: B21C 37/15

Мітки: виготовлення, зварних, спосіб, металоконструкцій, ребристих

Формула / Реферат:

(57) Способ изготовления ребристых сварных металлоконструкций, включающий получение двухслойной заготовки с шириной одного слоя, превышающей ширину другого путем перегиба полосы относительно ее продольной оси до контакта по широким граням и прокатки неравномерным обжатием по ширине заготовки в межвалковом зазоре конической формы с образованием спирали cV-обраэным поперечным сечением витков, отличающийся тем, что после прокатки спираль сжимают...

Номер патенту: 47458

Опубліковано: 15.07.2002

Автори: Савицький Михайло Михайлович, Стеренбоген Юрій Олександрович, Васильєв Дмитро Вікторович

МПК: C21D 9/50

Мітки: спосіб, обробки, з'єднань, зварних, термічної

Формула / Реферат:

1. Спосіб термічної обробки зварних з'єднань для підвищення стійкості зони термічного впливу до утворення холодних тріщин у результаті поліпшення її структури, зниження рівня напруги, здійснюваний шляхом повторного нагрівання металу шва за допомогою дугового зварювання електродом, що не плавиться, під захистом інертних газів до температури, що визначається структурою ділянки перегріву зони термічного впливу і знаходиться в інтервалі 300-550...
