Спосіб виконання і юстування основної перевірки нівеліра

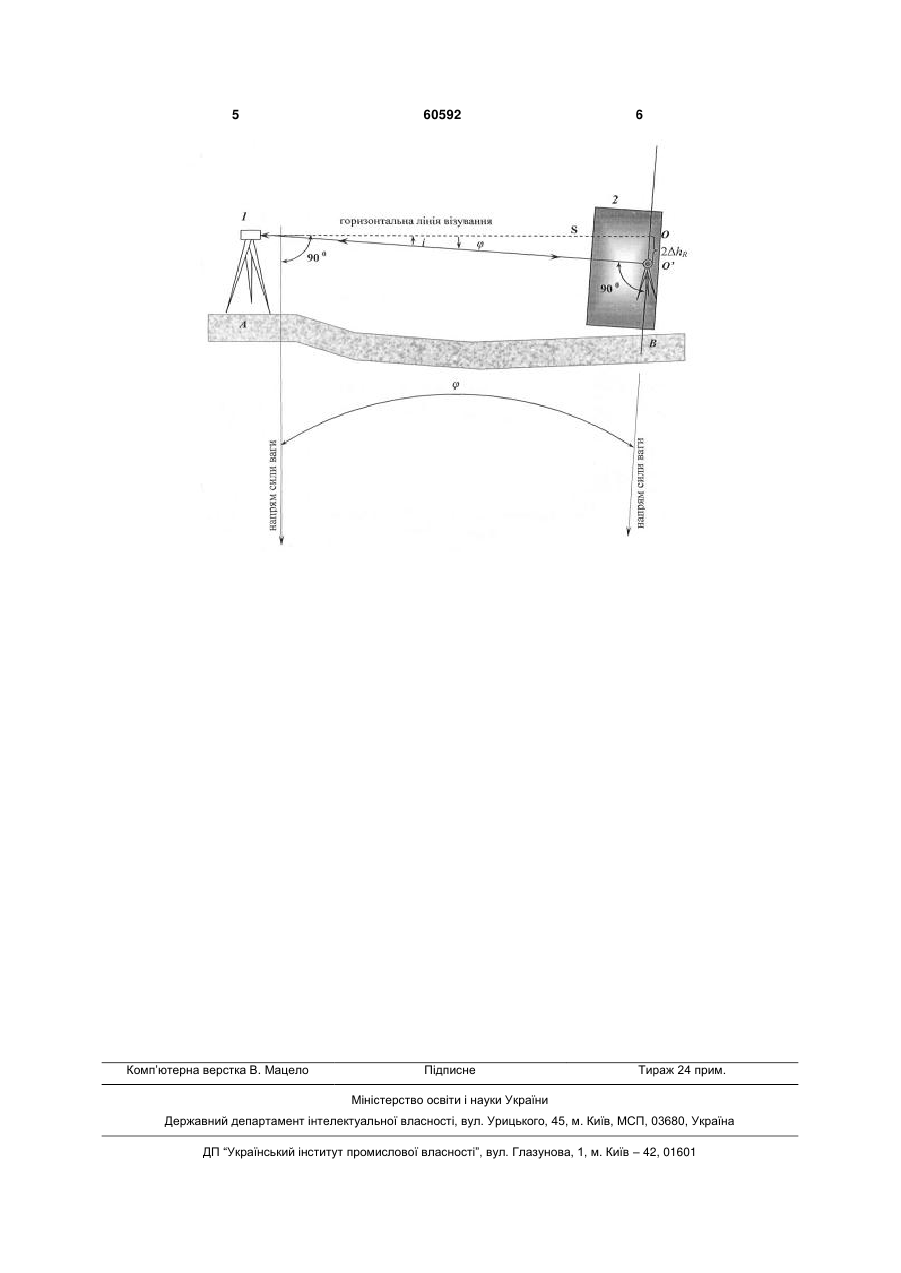

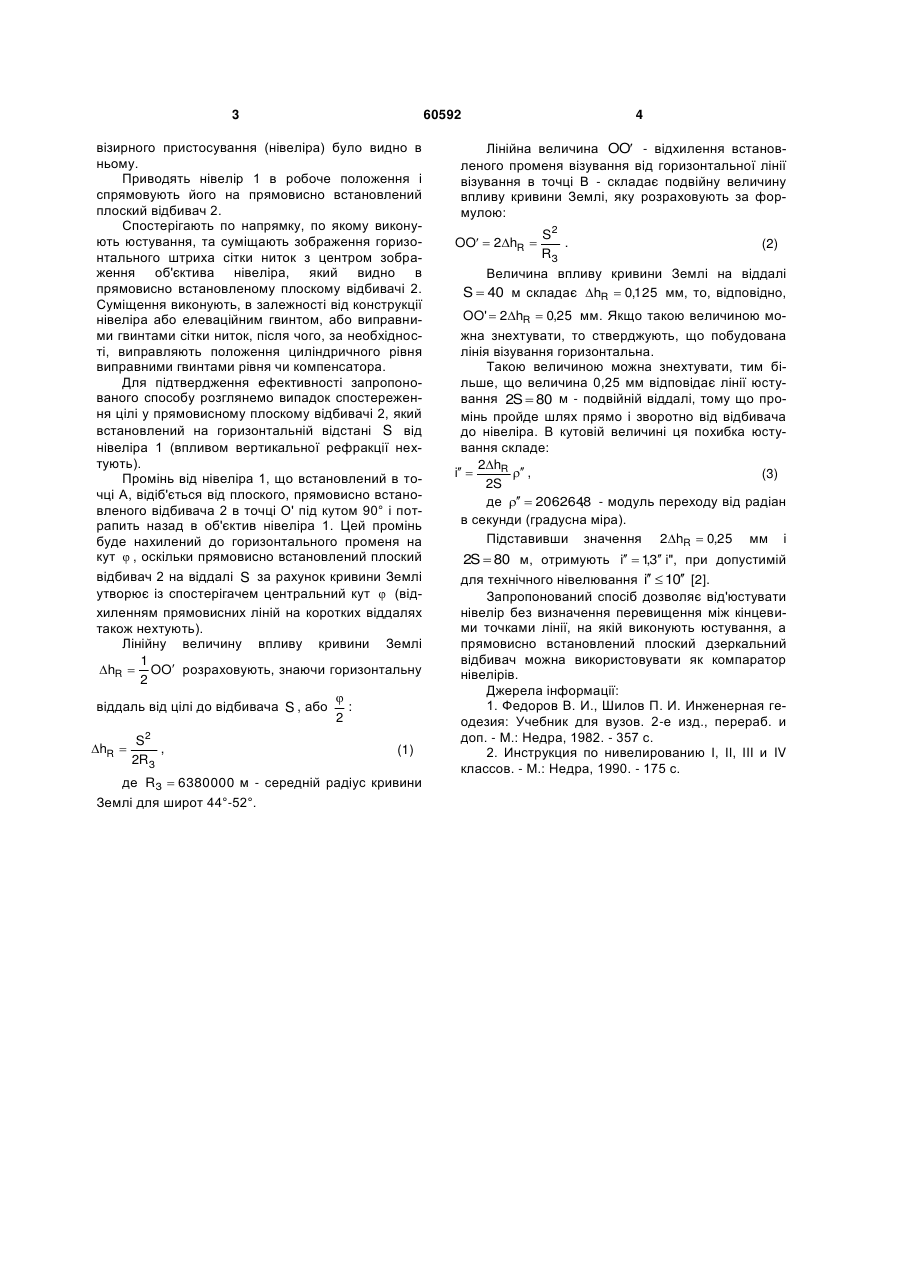

Спосіб виконання і юстування основної перевірки нівеліра, що включає встановлення променя візування (нівелювання) горизонтально і виправлення, за необхідності, положення циліндричного 3 60592 візирного пристосування (нівеліра) було видно в ньому. Приводять нівелір 1 в робоче положення і спрямовують його на прямовисно встановлений плоский відбивач 2. Спостерігають по напрямку, по якому виконують юстування, та суміщають зображення горизонтального штриха сітки ниток з центром зображення об'єктива нівеліра, який видно в прямовисно встановленому плоскому відбивачі 2. Суміщення виконують, в залежності від конструкції нівеліра або елеваційним гвинтом, або виправними гвинтами сітки ниток, після чого, за необхідності, виправляють положення циліндричного рівня виправними гвинтами рівня чи компенсатора. Для підтвердження ефективності запропонованого способу розглянемо випадок спостереження цілі у прямовисному плоскому відбивачі 2, який встановлений на горизонтальній відстані S від нівеліра 1 (впливом вертикальної рефракції нехтують). Промінь від нівеліра 1, що встановлений в точці А, відіб'ється від плоского, прямовисно встановленого відбивача 2 в точці О' під кутом 90° і потрапить назад в об'єктив нівеліра 1. Цей промінь буде нахилений до горизонтального променя на кут  , оскільки прямовисно встановлений плоский відбивач 2 на віддалі S за рахунок кривини Землі утворює із спостерігачем центральний кут  (відхиленням прямовисних ліній на коротких віддалях також нехтують). Лінійну величину впливу кривини Землі 1 hR  OO розраховують, знаючи горизонтальну 2  віддаль від цілі до відбивача S , або : 2 hR  S2 , 2RЗ (1) де RЗ  6380000 м - середній радіус кривини Землі для широт 44°-52°. 4 Лінійна величина OO - відхилення встановленого променя візування від горизонтальної лінії візування в точці В - складає подвійну величину впливу кривини Землі, яку розраховують за формулою: S2 . (2) RЗ Величина впливу кривини Землі на віддалі S  40 м складає hR  0,125 мм, то, відповідно, OO  2hR  OO'  2hR  0,25 мм. Якщо такою величиною можна знехтувати, то стверджують, що побудована лінія візування горизонтальна. Такою величиною можна знехтувати, тим більше, що величина 0,25 мм відповідає лінії юстування 2S  80 м - подвійній віддалі, тому що промінь пройде шлях прямо і зворотно від відбивача до нівеліра. В кутовій величині ця похибка юстування складе: 2hR i   , (3) 2S де   2062648 - модуль переходу від радіан , в секунди (градусна міра). Підставивши значення 2hR  0,25 мм і , 2S  80 м, отримують i  13 і", при допустимій для технічного нівелювання i  10 [2]. Запропонований спосіб дозволяє від'юстувати нівелір без визначення перевищення між кінцевими точками лінії, на якій виконують юстування, а прямовисно встановлений плоский дзеркальний відбивач можна використовувати як компаратор нівелірів. Джерела інформації: 1. Федоров В. И., Шилов П. И. Инженерная геодезия: Учебник для вузов. 2-е изд., перераб. и доп. - М.: Недра, 1982. - 357 с. 2. Инструкция по нивелированию I, II, III и IV классов. - М.: Недра, 1990. - 175 с. 5 Комп’ютерна верстка В. Мацело 60592 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
