Спосіб нівелювання

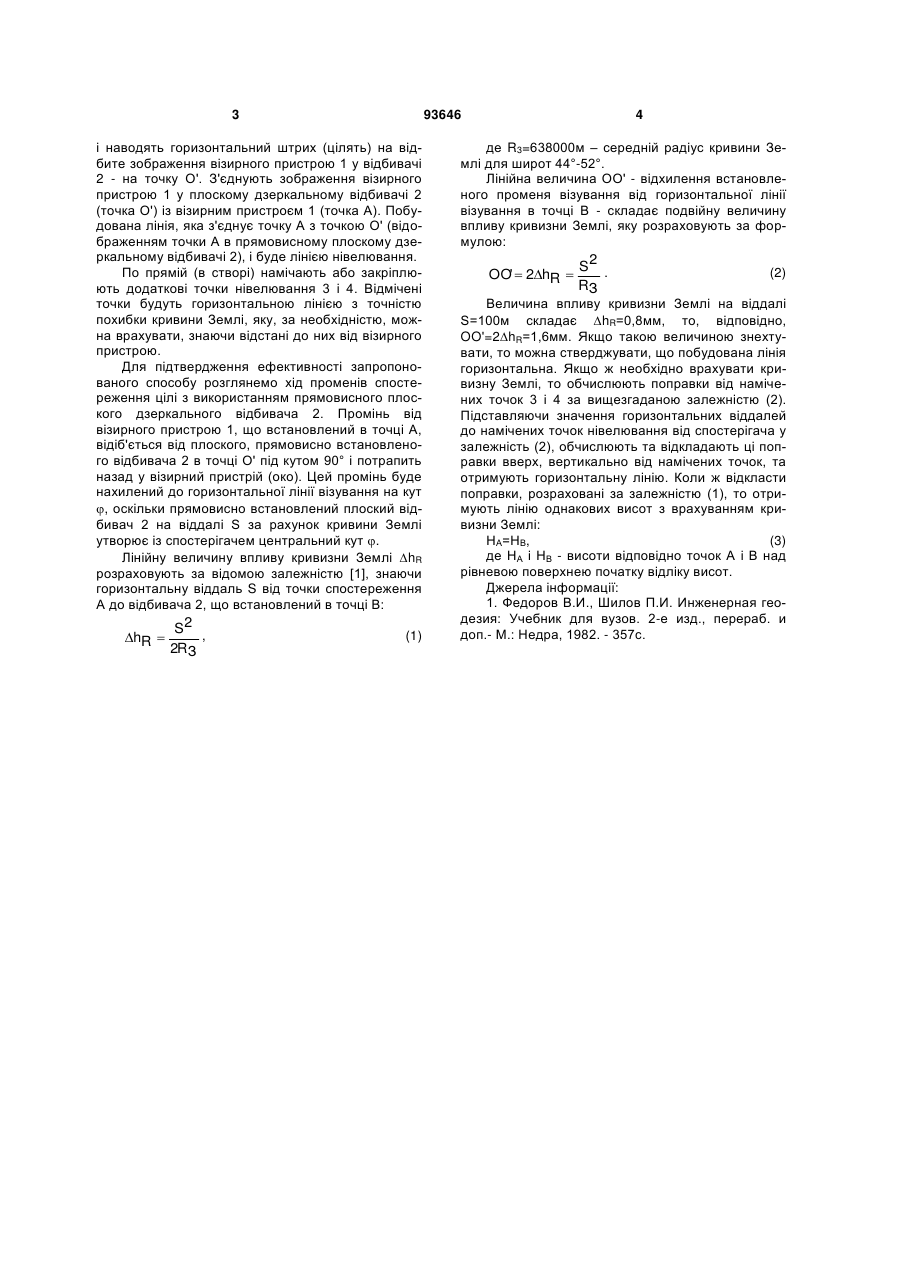

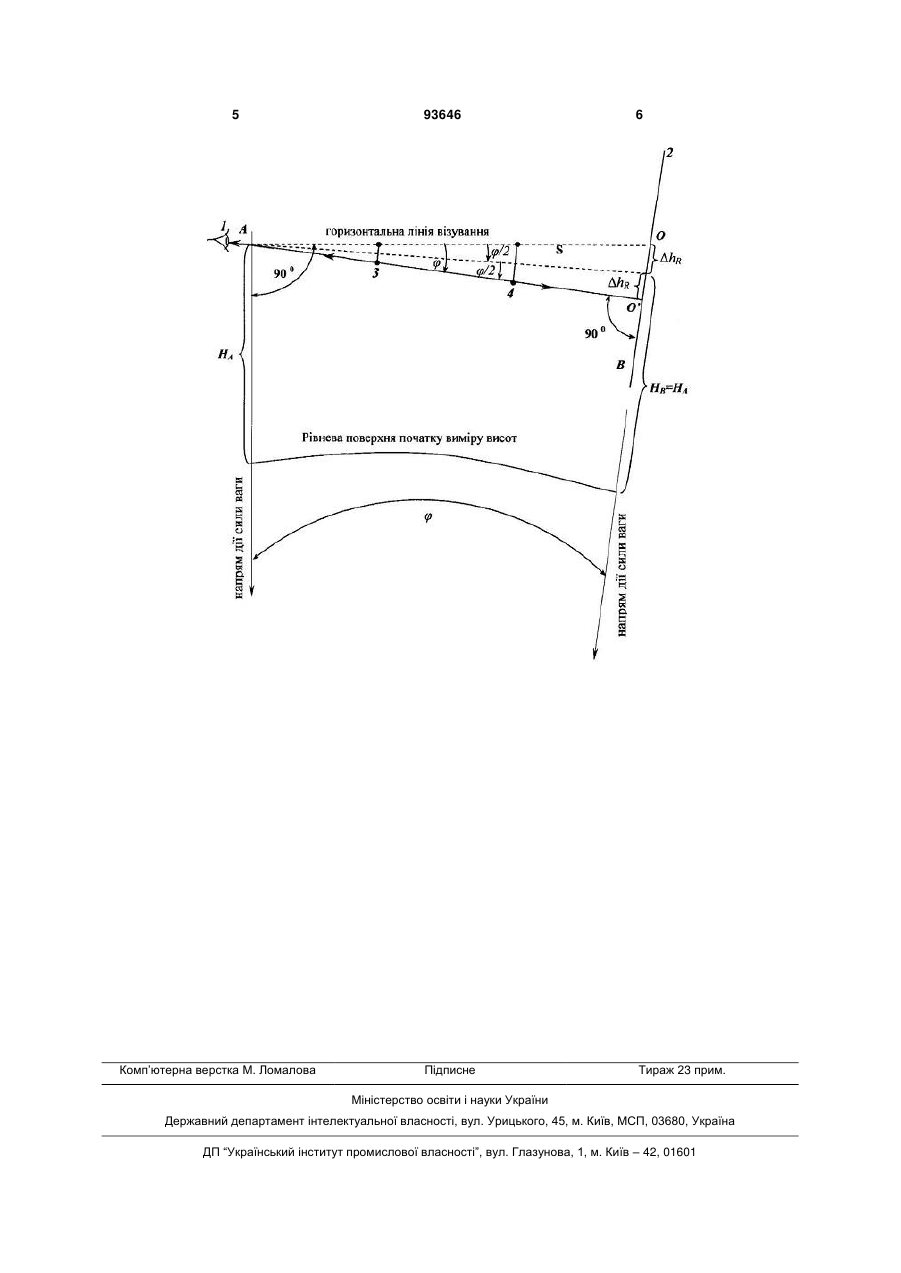

Спосіб нівелювання, що включає встановлення лінії візування горизонтально та спостереження зображення проекції точки візування (горизонтальний штрих сітки ниток) на ціль з подальшим врахуванням кривини Землі, який відрізняється тим, що візування виконують по лінії, що з'єднує візирний пристрій з відображенням його в прямовисно встановленому плоскому відбивачі (дзеркалі), який розташовують на кінці напрямку, по якому проводять нівелювання. (19) (21) a201008162 (22) 30.06.2010 (24) 25.02.2011 (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) ПЕРІЙ СЕРГІЙ СЕРГІЙОВИЧ (73) ПЕРІЙ СЕРГІЙ СЕРГІЙОВИЧ (56) SU 1800263 A1, G01C5/00, публ. 07.03.1993. UA 850807 C2, G01C5/00, публ. 25.07.2008. RU 2177143 C1, G01C5/00, публ. 20.12.2001. JP 2006250594 А, G01С5/00, публ. 21.09.2006. SU 1048313 A, G01C1/00, G01C5/00, публ. 15.10.1983. 3 93646 і наводять горизонтальний штрих (цілять) на відбите зображення візирного пристрою 1 у відбивачі 2 - на точку О'. З'єднують зображення візирного пристрою 1 у плоскому дзеркальному відбивачі 2 (точка O') із візирним пристроєм 1 (точка А). Побудована лінія, яка з'єднує точку А з точкою O' (відображенням точки А в прямовисному плоскому дзеркальному відбивачі 2), і буде лінією нівелювання. По прямій (в створі) намічають або закріплюють додаткові точки нівелювання 3 і 4. Відмічені точки будуть горизонтальною лінією з точністю похибки кривини Землі, яку, за необхідністю, можна врахувати, знаючи відстані до них від візирного пристрою. Для підтвердження ефективності запропонованого способу розглянемо хід променів спостереження цілі з використанням прямовисного плоского дзеркального відбивача 2. Промінь від візирного пристрою 1, що встановлений в точці А, відіб'ється від плоского, прямовисно встановленого відбивача 2 в точці О' під кутом 90° і потрапить назад у візирний пристрій (око). Цей промінь буде нахилений до горизонтальної лінії візування на кут , оскільки прямовисно встановлений плоский відбивач 2 на віддалі S за рахунок кривини Землі утворює із спостерігачем центральний кут . Лінійну величину впливу кривизни Землі hR розраховують за відомою залежністю [1], знаючи горизонтальну віддаль S від точки спостереження А до відбивача 2, що встановлений в точці В: hR  S2 , 2RЗ (1) 4 де R3=638000м – середній радіус кривини Землі для широт 44°-52°. Лінійна величина ОО' - відхилення встановленого променя візування від горизонтальної лінії візування в точці В - складає подвійну величину впливу кривизни Землі, яку розраховують за формулою: OO'  2hR  S2 . RЗ (2) Величина впливу кривизни Землі на віддалі S=100м складає hR=0,8мм, то, відповідно, OO'=2hR=1,6мм. Якщо такою величиною знехтувати, то можна стверджувати, що побудована лінія горизонтальна. Якщо ж необхідно врахувати кривизну Землі, то обчислюють поправки від намічених точок 3 і 4 за вищезгаданою залежністю (2). Підставляючи значення горизонтальних віддалей до намічених точок нівелювання від спостерігача у залежність (2), обчислюють та відкладають ці поправки вверх, вертикально від намічених точок, та отримують горизонтальну лінію. Коли ж відкласти поправки, розраховані за залежністю (1), то отримують лінію однакових висот з врахуванням кривизни Землі: НА=НВ, (3) де НА і НВ - висоти відповідно точок А і В над рівневою поверхнею початку відліку висот. Джерела інформації: 1. Федоров В.И., Шилов П.И. Инженерная геодезия: Учебник для вузов. 2-е изд., перераб. и доп.- М.: Недра, 1982. - 357с. 5 Комп’ютерна верстка М. Ломалова 93646 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
