Високотемпературний електромагніт

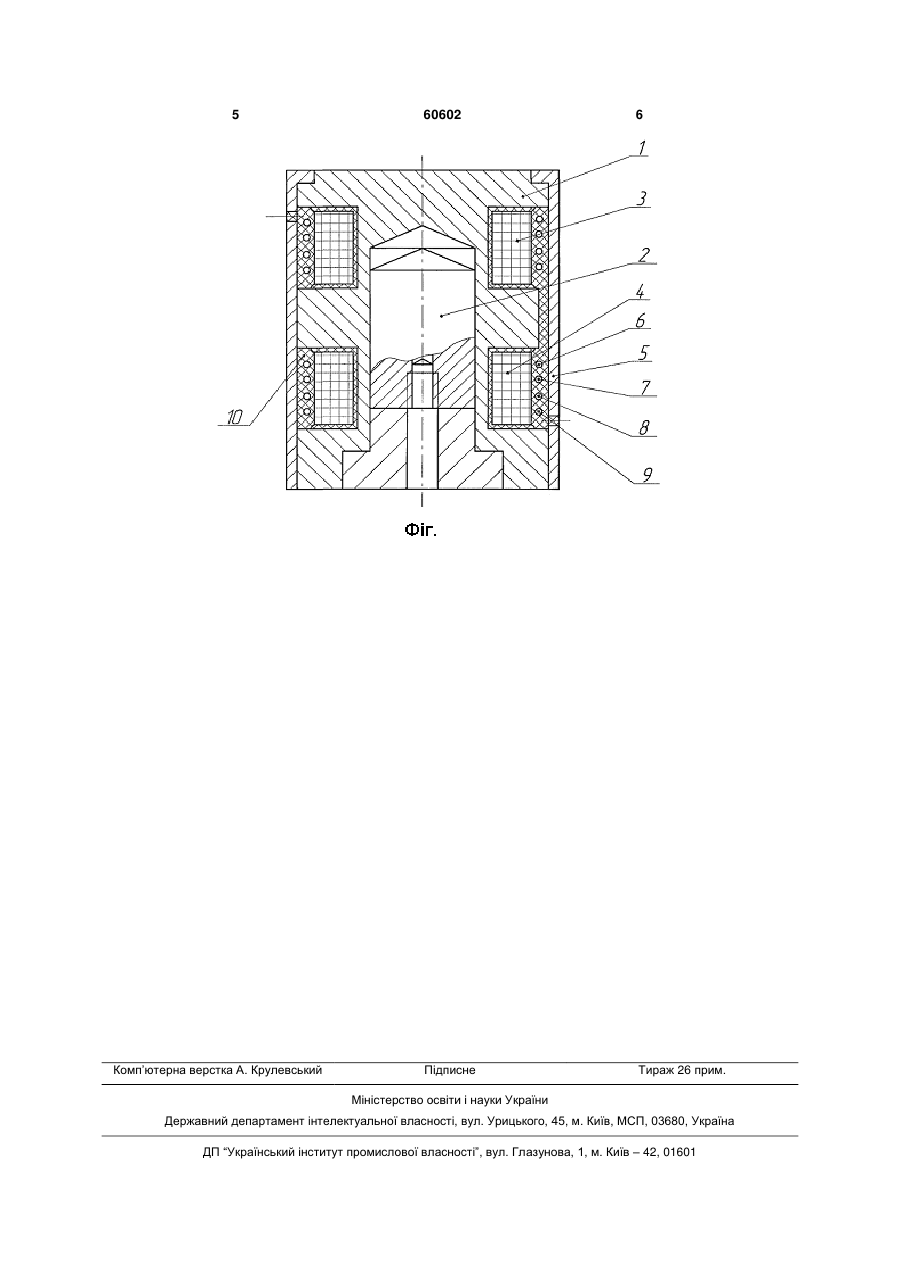

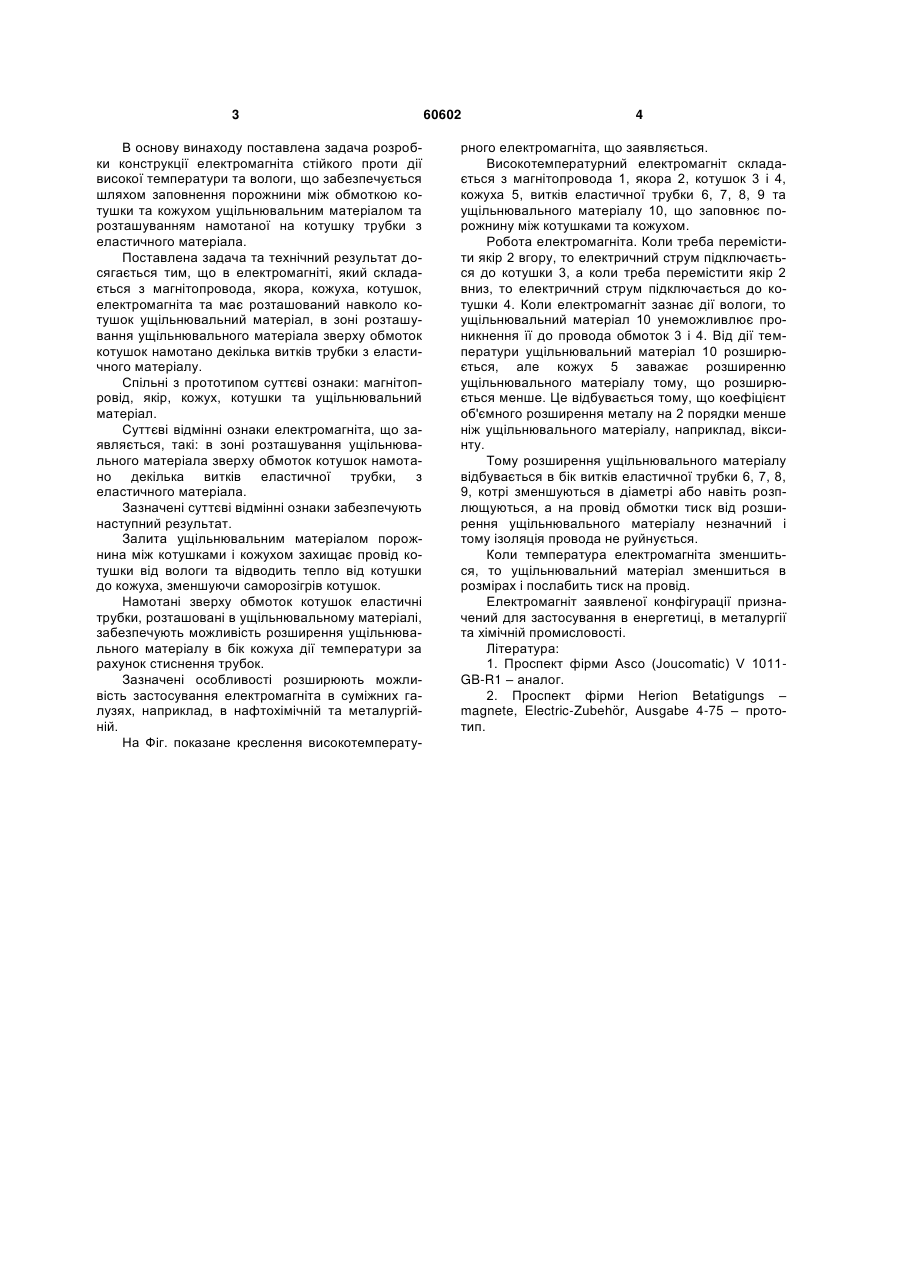

Високотемпературний електромагніт, що складається з магнітопровода, якоря, кожуха, котушок електромагніта та має розташований навколо котушок ущільнювальний матеріал, який відрізняється тим, що в зоні розташування ущільнювального матеріала зверху обмоток котушок намотано декілька витків трубки з еластичного матеріалу. (19) (21) 2003010239 (22) 09.01.2003 (24) 16.10.2006 (46) 16.10.2006, Бюл. № 10, 2006 р. (72) Вовк Борис Петрович, Кисіль Віктор Леонідович, Погребинський Володимир Самуїлович, Шапіро Борис Семенович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КИЇВСЬКЕ ЦЕНТРАЛЬНЕ КОНСТРУКТОРСЬКЕ БЮРО АРМАТУРОБУДУВАННЯ" (56) JP 04129124 30.04.1992 3 В основу винаходу поставлена задача розробки конструкції електромагніта стійкого проти дії високої температури та вологи, що забезпечується шляхом заповнення порожнини між обмоткою котушки та кожухом ущільнювальним матеріалом та розташуванням намотаної на котушку трубки з еластичного матеріала. Поставлена задача та технічний результат досягається тим, що в електромагніті, який складається з магнітопровода, якора, кожуха, котушок, електромагніта та має розташований навколо котушок ущільнювальний матеріал, в зоні розташування ущільнювального матеріала зверху обмоток котушок намотано декілька витків трубки з еластичного матеріалу. Спільні з прототипом суттєві ознаки: магнітопровід, якір, кожух, котушки та ущільнювальний матеріал. Суттєві відмінні ознаки електромагніта, що заявляється, такі: в зоні розташування ущільнювального матеріала зверху обмоток котушок намотано декілька витків еластичної трубки, з еластичного матеріала. Зазначені суттєві відмінні ознаки забезпечують наступний результат. Залита ущільнювальним матеріалом порожнина між котушками і кожухом захищає провід котушки від вологи та відводить тепло від котушки до кожуха, зменшуючи саморозігрів котушок. Намотані зверху обмоток котушок еластичні трубки, розташовані в ущільнювальному матеріалі, забезпечують можливість розширення ущільнювального матеріалу в бік кожуха дії температури за рахунок стиснення трубок. Зазначені особливості розширюють можливість застосування електромагніта в суміжних галузях, наприклад, в нафтохімічній та металургійній. На Фіг. показане креслення високотемперату 60602 4 рного електромагніта, що заявляється. Високотемпературний електромагніт складається з магнітопровода 1, якора 2, котушок 3 і 4, кожуха 5, витків еластичної трубки 6, 7, 8, 9 та ущільнювального матеріалу 10, що заповнює порожнину між котушками та кожухом. Робота електромагніта. Коли треба перемістити якір 2 вгору, то електричний струм підключається до котушки 3, а коли треба перемістити якір 2 вниз, то електричний струм підключається до котушки 4. Коли електромагніт зазнає дії вологи, то ущільнювальний матеріал 10 унеможливлює проникнення її до провода обмоток 3 і 4. Від дії температури ущільнювальний матеріал 10 розширюється, але кожух 5 заважає розширенню ущільнювального матеріалу тому, що розширюється менше. Це відбувається тому, що коефіцієнт об'ємного розширення металу на 2 порядки менше ніж ущільнювального матеріалу, наприклад, віксинту. Тому розширення ущільнювального матеріалу відбувається в бік витків еластичної трубки 6, 7, 8, 9, котрі зменшуються в діаметрі або навіть розплющуються, а на провід обмотки тиск від розширення ущільнювального матеріалу незначний і тому ізоляція провода не руйнується. Коли температура електромагніта зменшиться, то ущільнювальний матеріал зменшиться в розмірах і послабить тиск на провід. Електромагніт заявленої конфігурації призначений для застосування в енергетиці, в металургії та хімічній промисловості. Література: 1. Проспект фірми Asco (Joucomatic) V 1011GB-R1 – аналог. 2. Проспект фірми Herion Betatigungs – magnete, Electric-Zubehör, Ausgabe 4-75 – прототип. 5 Комп’ютерна верстка А. Крулевський 60602 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
