Децентралізована система вентиляції з ефективним знезараженням та збереженням енергетичних складових повітря

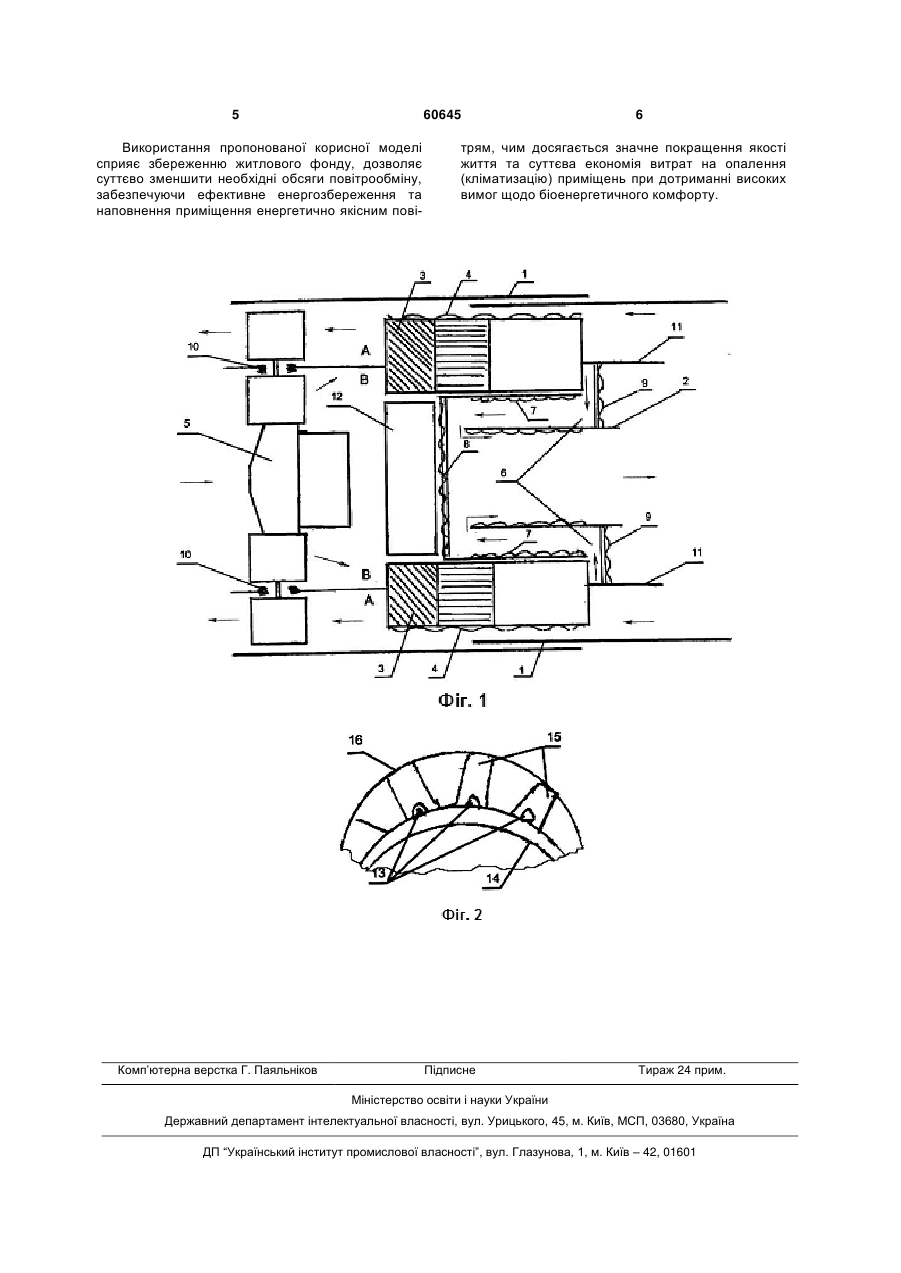

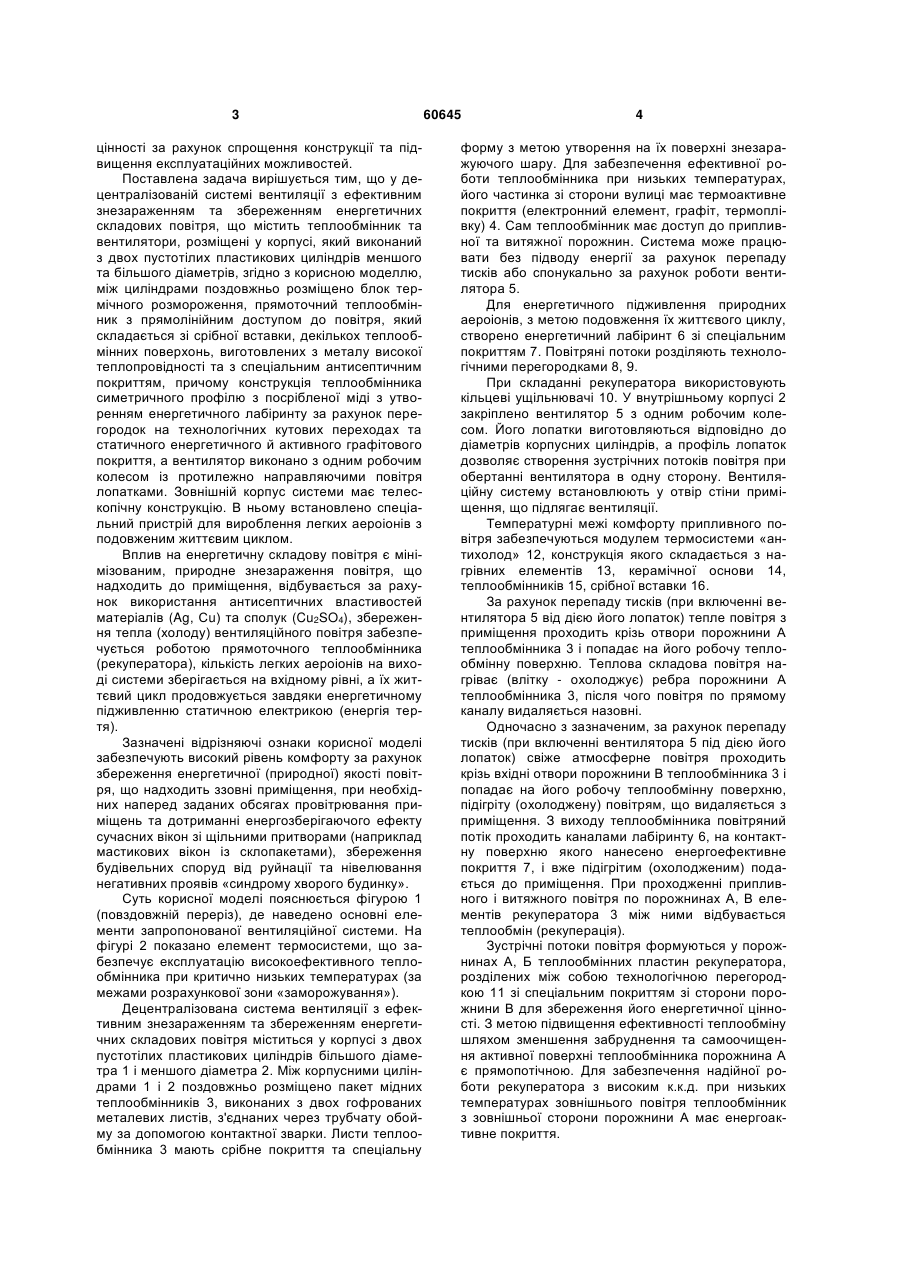

1. Децентралізована система вентиляції з ефективним знезараженням та збереженням енергетичних складових повітря, що містить теплообмінник та вентилятори, розміщені у корпусі, який виконаний з двох пустотілих пластикових циліндрів меншого та більшого діаметрів, яка відрізняється тим, що між циліндрами поздовжньо розміщено блок термічного розмороження, прямоточний теплообмінник з прямолінійним доступом до повітря, який складається зі срібної вставки, декількох теплообмінних поверхонь, виготовлених з металу U 1 3 цінності за рахунок спрощення конструкції та підвищення експлуатаційних можливостей. Поставлена задача вирішується тим, що у децентралізованій системі вентиляції з ефективним знезараженням та збереженням енергетичних складових повітря, що містить теплообмінник та вентилятори, розміщені у корпусі, який виконаний з двох пустотілих пластикових циліндрів меншого та більшого діаметрів, згідно з корисною моделлю, між циліндрами поздовжньо розміщено блок термічного розмороження, прямоточний теплообмінник з прямолінійним доступом до повітря, який складається зі срібної вставки, декількох теплообмінних поверхонь, виготовлених з металу високої теплопровідності та з спеціальним антисептичним покриттям, причому конструкція теплообмінника симетричного профілю з посрібленої міді з утворенням енергетичного лабіринту за рахунок перегородок на технологічних кутових переходах та статичного енергетичного й активного графітового покриття, а вентилятор виконано з одним робочим колесом із протилежно направляючими повітря лопатками. Зовнішній корпус системи має телескопічну конструкцію. В ньому встановлено спеціальний пристрій для вироблення легких аероіонів з подовженим життєвим циклом. Вплив на енергетичну складову повітря є мінімізованим, природне знезараження повітря, що надходить до приміщення, відбувається за рахунок використання антисептичних властивостей матеріалів (Ag, Сu) та сполук (Cu2SO4), збереження тепла (холоду) вентиляційного повітря забезпечується роботою прямоточного теплообмінника (рекуператора), кількість легких аероіонів на виході системи зберігається на вхідному рівні, а їх життєвий цикл продовжується завдяки енергетичному підживленню статичною електрикою (енергія тертя). Зазначені відрізняючі ознаки корисної моделі забезпечують високий рівень комфорту за рахунок збереження енергетичної (природної) якості повітря, що надходить ззовні приміщення, при необхідних наперед заданих обсягах провітрювання приміщень та дотриманні енергозберігаючого ефекту сучасних вікон зі щільними притворами (наприклад мастикових вікон із склопакетами), збереження будівельних споруд від руйнації та нівелювання негативних проявів «синдрому хворого будинку». Суть корисної моделі пояснюється фігурою 1 (повздовжній переріз), де наведено основні елементи запропонованої вентиляційної системи. На фігурі 2 показано елемент термосистеми, що забезпечує експлуатацію високоефективного теплообмінника при критично низьких температурах (за межами розрахункової зони «заморожування»). Децентралізована система вентиляції з ефективним знезараженням та збереженням енергетичних складових повітря міститься у корпусі з двох пустотілих пластикових циліндрів більшого діаметра 1 і меншого діаметра 2. Між корпусними циліндрами 1 і 2 поздовжньо розміщено пакет мідних теплообмінників 3, виконаних з двох гофрованих металевих листів, з'єднаних через трубчату обойму за допомогою контактної зварки. Листи теплообмінника 3 мають срібне покриття та спеціальну 60645 4 форму з метою утворення на їх поверхні знезаражуючого шару. Для забезпечення ефективної роботи теплообмінника при низьких температурах, його частинка зі сторони вулиці має термоактивне покриття (електронний елемент, графіт, термоплівку) 4. Сам теплообмінник має доступ до припливної та витяжної порожнин. Система може працювати без підводу енергії за рахунок перепаду тисків або спонукально за рахунок роботи вентилятора 5. Для енергетичного підживлення природних аероіонів, з метою подовження їх життєвого циклу, створено енергетичний лабіринт 6 зі спеціальним покриттям 7. Повітряні потоки розділяють технологічними перегородками 8, 9. При складанні рекуператора використовують кільцеві ущільнювачі 10. У внутрішньому корпусі 2 закріплено вентилятор 5 з одним робочим колесом. Його лопатки виготовляються відповідно до діаметрів корпусних циліндрів, а профіль лопаток дозволяє створення зустрічних потоків повітря при обертанні вентилятора в одну сторону. Вентиляційну систему встановлюють у отвір стіни приміщення, що підлягає вентиляції. Температурні межі комфорту припливного повітря забезпечуються модулем термосистеми «антихолод» 12, конструкція якого складається з нагрівних елементів 13, керамічної основи 14, теплообмінників 15, срібної вставки 16. За рахунок перепаду тисків (при включенні вентилятора 5 від дією його лопаток) тепле повітря з приміщення проходить крізь отвори порожнини А теплообмінника 3 і попадає на його робочу теплообмінну поверхню. Теплова складова повітря нагріває (влітку - охолоджує) ребра порожнини А теплообмінника 3, після чого повітря по прямому каналу видаляється назовні. Одночасно з зазначеним, за рахунок перепаду тисків (при включенні вентилятора 5 під дією його лопаток) свіже атмосферне повітря проходить крізь вхідні отвори порожнини В теплообмінника 3 і попадає на його робочу теплообмінну поверхню, підігріту (охолоджену) повітрям, що видаляється з приміщення. З виходу теплообмінника повітряний потік проходить каналами лабіринту 6, на контактну поверхню якого нанесено енергоефективне покриття 7, і вже підігрітим (охолодженим) подається до приміщення. При проходженні припливного і витяжного повітря по порожнинах А, В елементів рекуператора 3 між ними відбувається теплообмін (рекуперація). Зустрічні потоки повітря формуються у порожнинах А, Б теплообмінних пластин рекуператора, розділених між собою технологічною перегородкою 11 зі спеціальним покриттям зі сторони порожнини В для збереження його енергетичної цінності. З метою підвищення ефективності теплообміну шляхом зменшення забруднення та самоочищення активної поверхні теплообмінника порожнина А є прямопотічною. Для забезпечення надійної роботи рекуператора з високим к.к.д. при низьких температурах зовнішнього повітря теплообмінник з зовнішньої сторони порожнини А має енергоактивне покриття. 5 60645 Використання пропонованої корисної моделі сприяє збереженню житлового фонду, дозволяє суттєво зменшити необхідні обсяги повітрообміну, забезпечуючи ефективне енергозбереження та наповнення приміщення енергетично якісним пові Комп’ютерна верстка Г. Паяльніков 6 трям, чим досягається значне покращення якості життя та суттєва економія витрат на опалення (кліматизацію) приміщень при дотриманні високих вимог щодо біоенергетичного комфорту. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
