Система утилізації теплової енергії витяжного повітря вентиляції

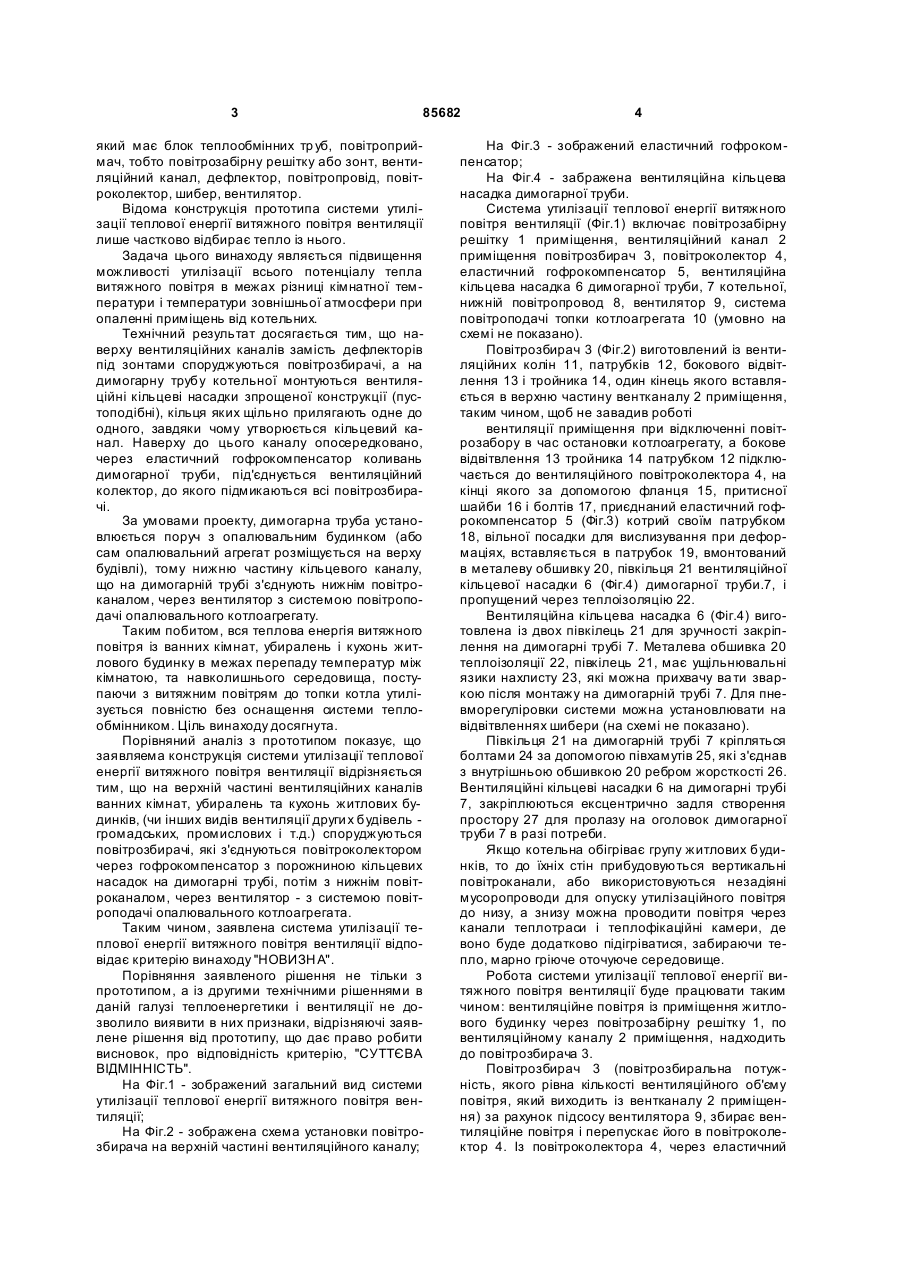

1. Система утилізації теплової енергії витяжного повітря вентиляції, що містить повітрозабірні C2 2 (19) 1 3 85682 який має блок теплообмінних тр уб, повітроприймач, тобто повітрозабірну решітку або зонт, вентиляційний канал, дефлектор, повітропровід, повітроколектор, шибер, вентилятор. Відома конструкція прототипа системи утилізації теплової енергії витяжного повітря вентиляції лише частково відбирає тепло із нього. Задача цього винаходу являється підвищення можливості утилізації всього потенціалу тепла витяжного повітря в межах різниці кімнатної температури і температури зовнішньої атмосфери при опаленні приміщень від котельних. Технічний результат досягається тим, що наверху вентиляційних каналів замість дефлекторів під зонтами споруджуються повітрозбирачі, а на димогарну трубу котельної монтуються вентиляційні кільцеві насадки зпрощеної конструкції (пустоподібні), кільця яких щільно прилягають одне до одного, завдяки чому утворюється кільцевий канал. Наверху до цього каналу опосередковано, через еластичний гофрокомпенсатор коливань димогарної труби, під'єднується вентиляційний колектор, до якого підмикаються всі повітрозбирачі. За умовами проекту, димогарна труба установлюється поруч з опалювальним будинком (або сам опалювальний агрегат розміщується на верху будівлі), тому нижню частину кільцевого каналу, що на димогарній трубі з'єднують нижнім повітроканалом, через вентилятор з системою повітроподачі опалювального котлоагрегату. Таким побитом, вся теплова енергія витяжного повітря із ванних кімнат, убиралень і кухонь житлового будинку в межах перепаду температур між кімнатою, та навколишнього середовища, поступаючи з витяжним повітрям до топки котла утилізується повністю без оснащення системи теплообмінником. Ціль винаходу досягнута. Порівняний аналіз з прототипом показує, що заявляема конструкція системи утилізації теплової енергії витяжного повітря вентиляції відрізняється тим, що на верхній частині вентиляційних каналів ванних кімнат, убиралень та кухонь житлових будинків, (чи інших видів вентиляції други х будівель громадських, промислових і т.д.) споруджуються повітрозбирачі, які з'єднуються повітроколектором через гофрокомпенсатор з порожниною кільцевих насадок на димогарні трубі, потім з нижнім повітроканалом, через вентилятор - з системою повітроподачі опалювального котлоагрегата. Таким чином, заявлена система утилізації теплової енергії витяжного повітря вентиляції відповідає критерію винаходу "НОВИЗН А". Порівняння заявленого рішення не тільки з прототипом, а із другими технічними рішеннями в даній галузі теплоенергетики і вентиляції не дозволило виявити в них признаки, відрізняючі заявлене рішення від прототипу, що дає право робити висновок, про відповідність критерію, "СУТТЄВА ВІДМІННІСТЬ". На Фіг.1 - зображений загальний вид системи утилізації теплової енергії витяжного повітря вентиляції; На Фіг.2 - зображена схема установки повітрозбирача на верхній частині вентиляційного каналу; 4 На Фіг.3 - зображений еластичний гофрокомпенсатор; На Фіг.4 - забражена вентиляційна кільцева насадка димогарної труби. Система утилізації теплової енергії витяжного повітря вентиляції (Фіг.1) включає повітрозабірну решітку 1 приміщення, вентиляційний канал 2 приміщення повітрозбирач 3, повітроколектор 4, еластичний гофрокомпенсатор 5, вентиляційна кільцева насадка 6 димогарної труби, 7 котельної, нижній повітропровод 8, вентилятор 9, система повітроподачі топки котлоагрегата 10 (умовно на схемі не показано). Повітрозбирач 3 (Фіг.2) виготовлений із вентиляційних колін 11, патрубків 12, бокового відвітлення 13 і тройника 14, один кінець якого вставляється в верхню частину вентканалу 2 приміщення, таким чином, щоб не завадив роботі вентиляції приміщення при відключенні повітрозабору в час остановки котлоагрегату, а бокове відвітвлення 13 тройника 14 патрубком 12 підключається до вентиляційного повітроколектора 4, на кінці якого за допомогою фланця 15, притисної шайби 16 і болтів 17, приєднаний еластичний гофрокомпенсатор 5 (Фіг.3) котрий своїм патрубком 18, вільної посадки для вислизування при деформаціях, вставляється в патрубок 19, вмонтований в металеву обшивку 20, півкільця 21 вентиляційної кільцевої насадки 6 (Фіг.4) димогарної труби.7, і пропущений через теплоізоляцію 22. Вентиляційна кільцева насадка 6 (Фіг.4) виготовлена із двох півкілець 21 для зручності закріплення на димогарні трубі 7. Металева обшивка 20 теплоізоляції 22, півкілець 21, має ущільнювальні язики нахлисту 23, які можна прихвачу ва ти зваркою після монтажу на димогарній трубі 7. Для пневморегуліровки системи можна установлювати на відвітвленнях шибери (на схемі не показано). Півкільця 21 на димогарній трубі 7 кріпляться болтами 24 за допомогою півхамутів 25, які з'єднав з внутрішньою обшивкою 20 ребром жорсткості 26. Вентиляційні кільцеві насадки 6 на димогарні трубі 7, закріплюються ексцентрично задля створення простору 27 для пролазу на оголовок димогарної труби 7 в разі потреби. Якщо котельна обігріває групу житлових будинків, то до їхніх стін прибудовуються вертикальні повітроканали, або використовуються незадіяні мусоропроводи для опуску утилізаційного повітря до низу, а знизу можна проводити повітря через канали теплотраси і теплофікаційні камери, де воно буде додатково підігріватися, забираючи тепло, марно гріюче оточуюче середовище. Робота системи утилізації теплової енергії витяжного повітря вентиляції буде працювати таким чином: вентиляційне повітря із приміщення житлового будинку через повітрозабірну решітку 1, по вентиляційному каналу 2 приміщення, надходить до повітрозбирача 3. Повітрозбирач 3 (повітрозбиральна потужність, якого рівна кількості вентиляційного об'єму повітря, який виходить із вентканалу 2 приміщення) за рахунок підсосу вентилятора 9, збирає вентиляційне повітря і перепускає його в повітроколектор 4. Із повітроколектора 4, через еластичний 5 85682 гофрокомпенсатор 5, вентиляційне повітря переходить в міжкільцевий простір 27 вентиляційних насадок 6 і димогарної труби 7, де воно додатково підігрівається від контакту з гарячою поверхнею димогарної труби 7, утилізуючи тепло відхідних димогарних газів. Далі, підігріте вентиляційне повітря, по нижньому повітроканалу 8, надходить до вентилятора 9, яким подається в систему повітроподачі котлоагрегату 10 (на схемі не показано). Із описання випливає, що запропонована система утилізації теплової енергії витяжного повітря вентиляції ванних кімнат, убиралень, та кухонь дає можливість зменшити кількість використання палива, потрібного для опалення житлових будинків 6 за рахунок економії теплозатрат повітропідігріву в топці котлоагрегату до 30-50% загальної величини теплової енергії обігріву житлових приміщень. Такий висновок зроблено на підставі нормативних даних ДБН В.22-15-2005 "Житлові приміщення". Враховуючи всео хоплюючу паливну кризу запропонований винахід вельми необхідний, економічно вигідний і вчасний в тему Кіотського договору, так як він веде до зменшення кількості шкідливих викидів в атмосферу. При розміщенні опалювальних агрегатів на покрівлях будівель, запропонований винахід буде ще більш ефективнішим. 7 Комп’ютерна в ерстка В. Клюкін 85682 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
