Пристрій для безтраншейного прокладання підземних комунікацій

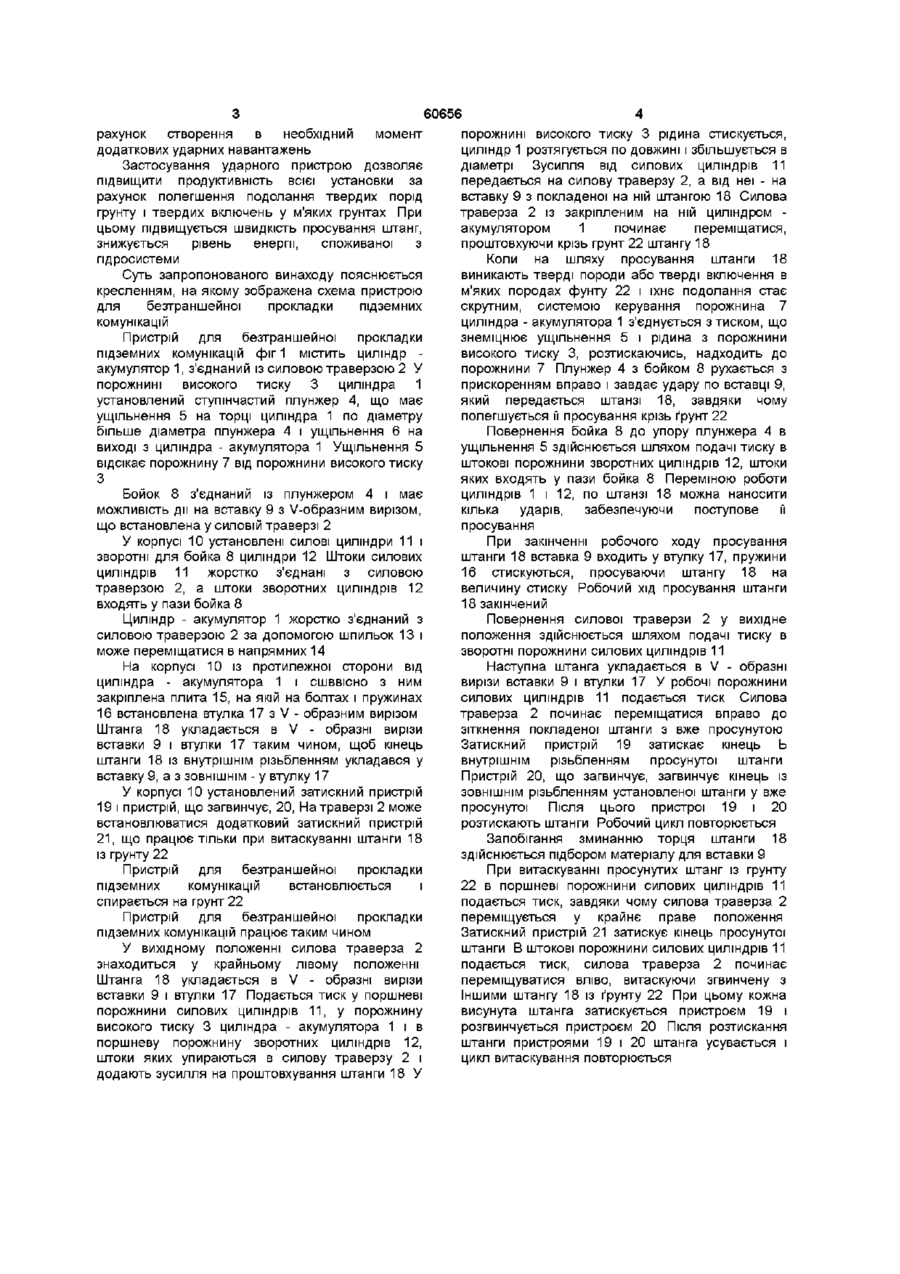

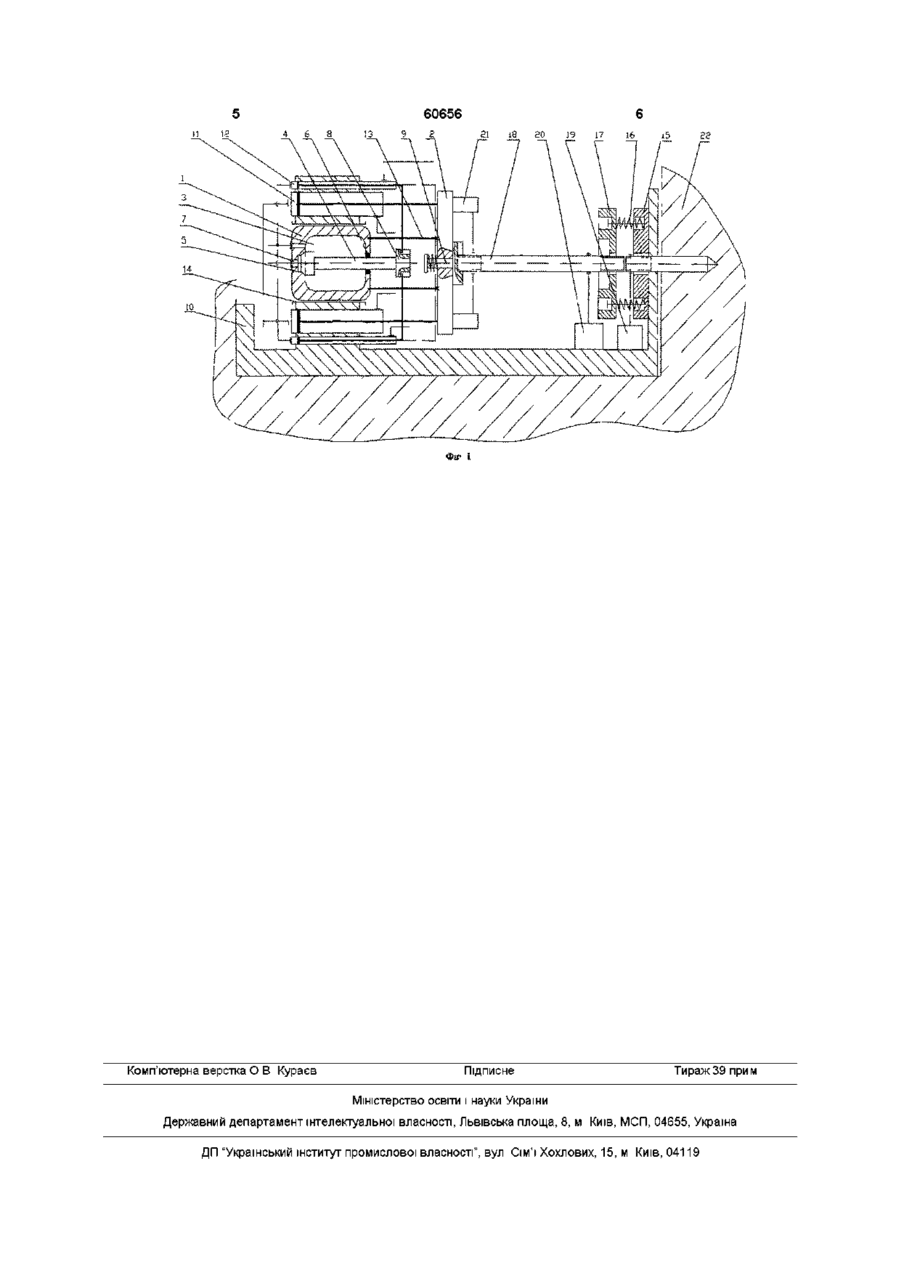

Пристрій для безтраншейного прокладання підземних комунікацій, що містить складені штанги, гідроциліндри силові, обперті на силову траверзу і станину, на якій установлені гідроциліндри затиску, який відрізняється тим, що пристрій для безтраншейного прокладання підземних комунікацій оснащений додатковим ударним пристроєм у вигляді з'єднаного із силовою траверзою циліндра-акумулятора, встановленого в порожнині високого тиску ступінчастого плунжера, що має ущільнення на торці корпусу діаметром, більшим, ніж діаметр плунжера на виході з циліндра-акумулятора, бойок, з'єднаний з плунжером з можливістю дії на вставку в траверзі, обперту на штангу, зворотні циліндри плунжера і бойка Винахід відноситься до галузі техніки і призначений для безтраншейної прокладки підземних комунікацій Відома конструкція пристрою ударної дії для утворення свердловин у грунті (Ac RU 2176716 СІ, МПК Е21В4/14, E02F5/18 ), що складається із корпусу з розміщеним у ньому пдромолотом і ковадлом, виконаним у вигляді порожнього циліндричного корпусу з усіченим конусом, передній торець якого постачений кільцевим ножем Усередині порожнього циліндричного корпусу розміщені форсунки і комунікації підведення розчину емульсії, в обтічнику, закріпленому чотирма радіально розсікаючими ножами, розташованими під кутом один до одного, розміщений активатор, що складається з высокомоментного пдродвигуна, що насичується від винесеної насосної станції і консольне закріпленого шнека зі змінним кроком спіралі силові, обперті на силову траверзу і станину, на якій установлені гідроциліндри затиску При роботі відомого пристрою для безтраншейної прокладки підземних комунікацій виникають труднощі у подоланні твердих порід грунту і твердих включень у м'яких породах у процесі просування штанг Це викликає необхідність підведення більшої КІЛЬКОСТІ енергії із гідросистеми і знижує продуктивність установки В основу винаходу поставлена задача вдосконалення пристрою для безтраншейної прокладки підземних комунікацій, в якому шляхом створення в необхідний момент додаткових ударних навантажень підвищується ефективність просування штанг За рахунок цього підвищується продуктивність пристрою і знижується рівень енергії, споживаної з гідросистеми Поставлена задача вирішується тим, що пристрій для безтраншейної прокладки підземних комунікацій постачено додатковим ударним пристроєм у вигляді з'єднаного із силовою траверзою циліндра - акумулятора, встановленого в порожнині високого тиску ступінчастого плунжера, що має ущільнення на торці корпуса по діаметру більше, ніж діаметр плунжера на виході з циліндра - акумулятора, бойок, з'єднаний з плунжером і маючий можливість дії на вставку в траверзі, обперту на штангу, зворотні циліндри плунжера і бойка Запропонована конструкція забезпечує підвищення ефективності просування штанг за Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є пристрій для безтраншейної прокладки підземних комунікацій («Индустрия» №2, 2002г, с 76-77, Гидроустановки для бестраншейной прокладки подземных коммуникаций), що включає складені штанги, гідроциліндри силові, обперті на силову траверзу і станину, на якій установлені гідроциліндри затиску, привод гідромеханічного ключа і гідростанцію живлення і керування Загальними суттєвими ознаками відомого та пристрою, що заявляється, є складеш штанги, гідроциліндри (О ю (О о (О рахунок створення в необхідний момент додаткових ударних навантажень Застосування ударного пристрою дозволяє підвищити продуктивність всієї установки за рахунок полегшення подолання твердих порід грунту і твердих включень у м'яких грунтах При цьому підвищується швидкість просування штанг, знижується рівень енергії, споживаної з гідросистеми Суть запропонованого винаходу пояснюється кресленням, на якому зображена схема пристрою для безтраншейної прокладки підземних комунікацій Пристрій для безтраншейної прокладки підземних комунікацій фіг 1 містить циліндр акумулятор 1, з'єднаний із силовою траверзою 2 У порожнині високого тиску 3 циліндра 1 установлений ступінчастий плунжер 4, що має ущільнення 5 на торці циліндра 1 по діаметру більше діаметра плунжера 4 і ущільнення 6 на виході з циліндра - акумулятора 1 Ущільнення 5 відсікає порожнину 7 від порожнини високого тиску З Бойок 8 з'єднаний із плунжером 4 і має можливість дії на вставку 9 з V-образним вирізом, що встановлена у силовій траверзі 2 У корпусі 10 установлені силові циліндри 11 і зворотні для бойка 8 циліндри12 Штоки силових циліндрів 11 жорстко з'єднані з силовою траверзою 2, а штоки зворотних циліндрів 12 входять у пази бойка 8 Циліндр - акумулятор 1 жорстко з'єднаний з силовою траверзою 2 за допомогою шпильок 13 і може переміщатися в напрямних 14 На корпусі 10 із протилежної сторони від циліндра - акумулятора 1 і сшввісно з ним закріплена плита 15, на якій на болтах і пружинах 16 встановлена втулка 17 з V - образним вирізом Штанга 18 укладається в V - образні вирізи вставки 9 і втулки 17 таким чином, щоб кінець штанги 18 із внутрішнім різьбленням укладався у вставку 9, а з ЗОВНІШНІМ - у втулку 17 У корпусі 10 установлений затискний пристрій 19 і пристрій, що загвинчує, 20, На траверзі 2 може встановлюватися додатковий затискний пристрій 21, що працює тільки при витаскуванні штанги 18 із грунту 22 Пристрій для безтраншейної прокладки підземних комунікацій встановлюється і спирається на грунт 22 Пристрій для безтраншейної прокладки підземних комунікацій працює таким чином У вихідному положенні силова траверза 2 знаходиться у крайньому лівому положенні Штанга 18 укладається в V - образні вирізи вставки 9 і втулки 17 Подається тиск у поршневі порожнини силових циліндрів 11, у порожнину високого тиску 3 циліндра - акумулятора 1 і в поршневу порожнину зворотних циліндрів 12, штоки яких упираються в силову траверзу 2 і додають зусилля на проштовхування штанги 18 У 60656 порожнині високого тиску 3 рідина стискується, циліндр 1 розтягується по довжині і збільшується в діаметрі Зусилля від силових циліндрів 11 передається на силову траверзу 2, а від неї - на вставку 9 з покладеної на ній штангою 18 Силова траверза 2 із закріпленим на ній циліндром акумулятором 1 починає переміщатися, проштовхуючи крізь грунт 22 штангу 18 Коли на шляху просування штанги 18 виникають тверді породи або тверді включення в м'яких породах фунту 22 і їхнє подолання стає скрутним, системою керування порожнина 7 циліндра - акумулятора 1 з'єднується з тиском, що знеміцнює ущільнення 5 і рідина з порожнини високого тиску 3, розтискаючись, надходить до порожнини 7 Плунжер 4 з бойком 8 рухається з прискоренням вправо і завдає удару по вставці 9, який передається штанзі 18, завдяки чому полегшується її просування крізь ґрунт 22 Повернення бойка 8 до упору плунжера 4 в ущільнення 5 здійснюється шляхом подачі тиску в штокові порожнини зворотних циліндрів 12, штоки яких входять у пази бойка 8 Переміною роботи циліндрів 1 і 12, по штанзі 18 можна наносити кілька ударів, забезпечуючи поступове її просування При закінченні робочого ходу просування штанги 18 вставка 9 входить у втулку 17, пружини 16 стискуються, просуваючи штангу 18 на величину стиску Робочий хід просування штанги 18 закінчений Повернення силової траверзи 2 у вихідне положення здійснюється шляхом подачі тиску в зворотні порожнини силових циліндрів 11 Наступна штанга укладається в V - образні вирізи вставки 9 і втулки 17 У робочі порожнини силових циліндрів 11 подається тиск Силова траверза 2 починає переміщатися вправо до зіткнення покладеної штанги з вже просунутою Затискний пристрій 19 затискає кінець Ь внутрішнім різьбленням просунутої штанги Пристрій 20, що загвинчує, загвинчує кінець із ЗОВНІШНІМ різьбленням установленої штанги у вже просунутої Після ЦЬОГО пристрої 19 і 20 розтискають штанги Робочий цикл повторюється Запобігання зминанню торця штанги 18 здійснюється підбором матеріалу для вставки 9 При витаскуванні просунутих штанг із грунту 22 в поршневі порожнини силових циліндрів 11 подається тиск, завдяки чому силова траверза 2 переміщується у крайнє праве положення Затискний пристрій 21 затискує кінець просунутої штанги В штокові порожнини силових циліндрів 11 подається тиск, силова траверза 2 починає переміщуватися вліво, витаскуючи згвинчену з Іншими штангу 18 із ґрунту 22 При цьому кожна висунута штанга затискується пристроєм 19 і розгвинчується пристроєм 20 Після розтискання штанги пристроями 19 і 20 штанга усувається і цикл витаскування повторюється 60656 1 9 Комп'ютерна верстка О В Курасв Підписне 1 1 7 6 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
