Мітчик різьбовий, що звільняється

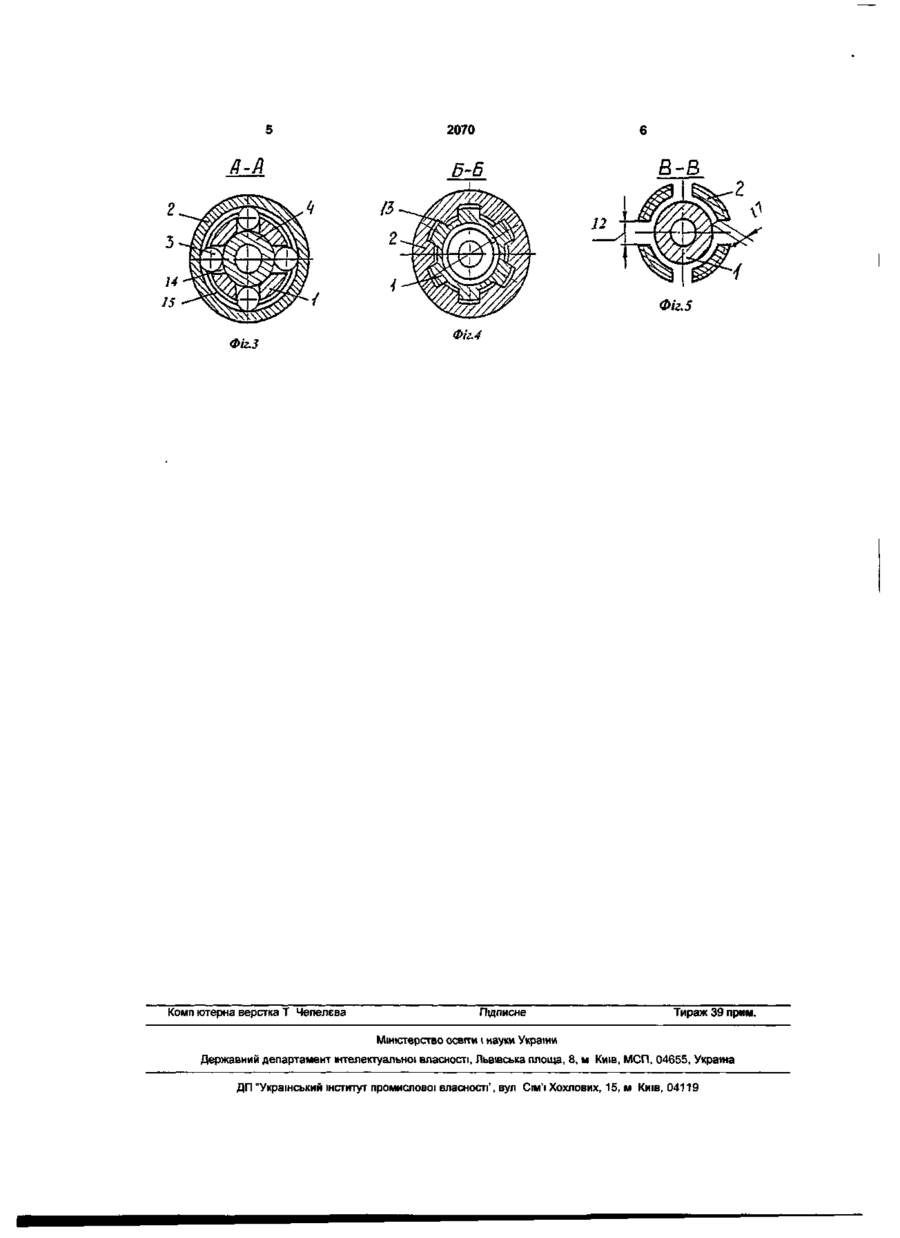

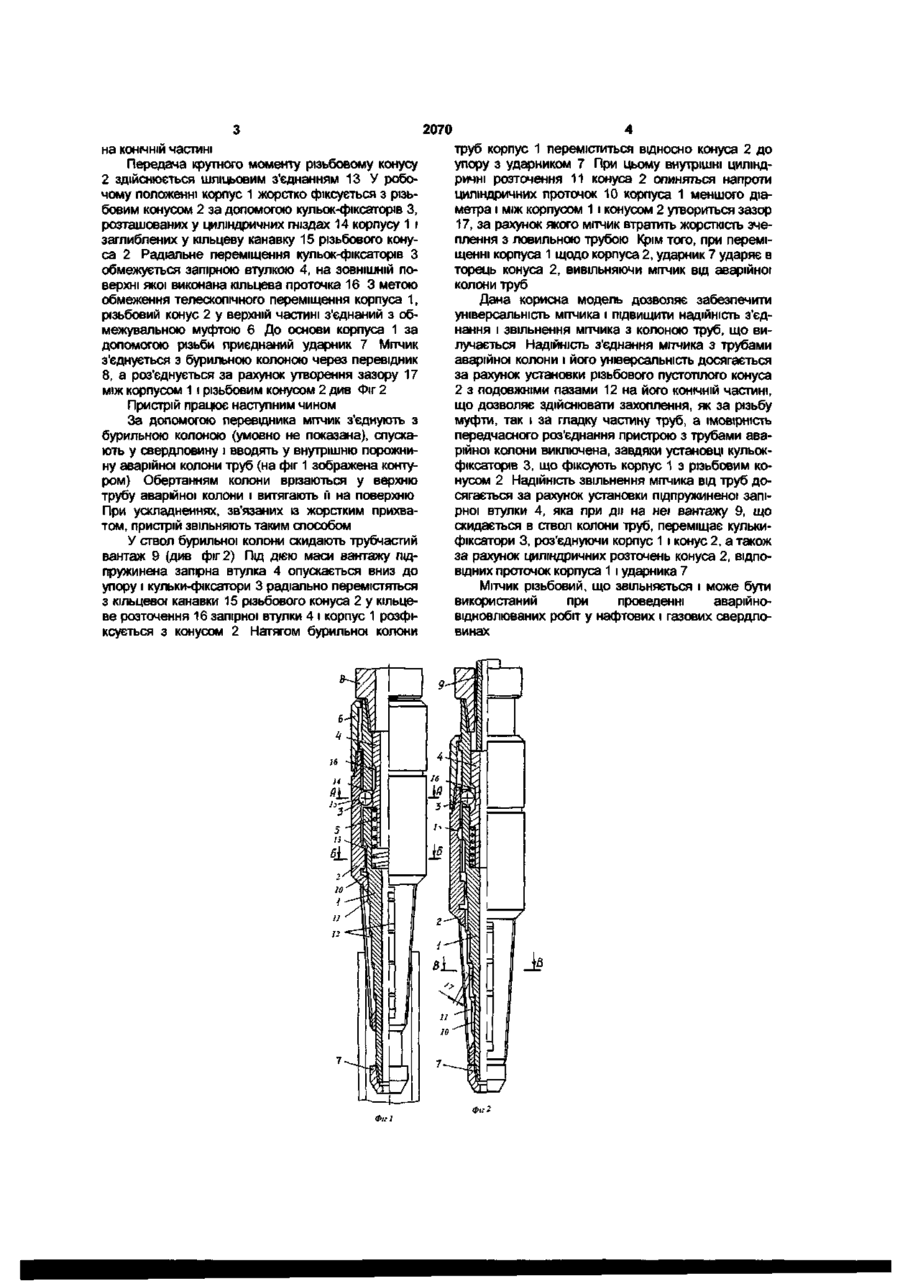

Мітчик різьбовий, що звільняється, який містить корпус, різьбовий конус і підпружинену запірну втулку, який відрізняється тим, що він оснащений обмежувальною муфтою і кульками-фіксаторами радіально розташованими в циліндричних гніздах корпуса, на якому встановлений ударник і виконані циліндричні проточки перемінного перерізу і рівної довжини, а в різьбовому конусі виконані ВІДПОВІДНІ щодо корпуса циліндричні розточки перемінного перерізу, кільцева канавка і прорізані наскрізні подовжні пази на його КОНІЧНІЙ частині, при цьому на запірній втулці є кільцева проточка Корисна модель ВІДНОСИТЬСЯ ДО нафтогазовидобувної промисловості, зокрема до глибинних пристроїв для вилучення зі свердловини обірваної або прихопленої колони труб Відомий МІТЧИК, ЩО МІСТИТЬ корпус, на верхньому кінці якого є внутрішня різьба для з'єднання з аварійною колоною, а на нижньому - зовнішня різьба для врізання в тіло труби, що вилучається (див Гасанов А П Відновлення аварійних свердловин М, Надра, 1983, с ЗО) Недоліком цього мітчика є труднощі його від'єднання від труб, що вилучаються, у випадку невдалої спроби підйому прихопленої колони труб зі свердловини Найбільш близьким по технічній сутності і результату, що досягається, до запропонованого об'єкта є мітчик, що звільняється, який містить корпус, різьбовий конус і підпружинену запірну втулку (див Гасанов А П Відновлення аварійних свердловин М, Надра, 1983, с 35) Недоліком цього мітчика є недостатня надійність у роботі, тому що існує можливість передчасного його звільнення від труб, що вилучаються, з причини зрізання гвинтів під впливом осьового навантаження Крім того, цей мітчик призначений для захвату тільки за різьбу муфти труб і не є універсальним Задачею даної корисної моделі є підвищення надійності з'єднання і звільнення мітчика з аварійною колоною труб, за рахунок виключення імовірності передчасного роз'єднання пристрою з трубами, що вилучаються, і забезпечення можливості його захоплення, як за різьбу муфти, так і за гладку частину труб, що вилучаються Для рішення цієї задачі пропонується мітчик різьбовий, що звільняється, який включає корпус, різьбовий конус і підпружинену запірну втулку, ВІДПОВІДНО до корисної моделі, він постачений обмежувальною муфтою і кульками-фіксаторами радіальне розташованими в циліндричних гніздах корпуса, на якому встановлений ударник і виконані циліндричні проточки перемінного перетину і рівної довжини, а в різьбовому конусі виконані ВІДПОВІДНІ щодо корпуса циліндричні розточення перемінного перетину, кільцева канавка і прорізані наскрізні подовжні пази на його КОНІЧНІЙ частині, при цьому на запірній втулці є кільцева проточка На фіг 1 - зображено пристрій у робочому положенні, На фіг 2 - пристрій при звільненні від труб, що вилучаються, На фіг 3 - перетин А-А фіг 1, На фіг 4 - перетин Б-Б фіг 1, На фіг 5 - розріз В-В фіг 2 Пристрій складається з корпусу 1, різьбового пустотілого конуса 2, кульок-фіксаторів 3, запірної втулки 4, рухомої пружини 5 обмежувальної муфти 6, ударника 7, перевідника 8 і трубчастого вантажу 9 Нижня частина корпусу 1 , яка сприймає радіальні навантаження , виконана з циліндричними проточками 10 рівної довжини і перемінного перетину Корпус 1 телескопічне з'єднаний з різьбовим конусом 2, на якому також виконані ВІДПОВІДНІ циліндричні розточення 11 перемінного перетину і наскрізні подовжні пази 12, які рівномірно розташовані О CM 2070 на КОНІЧНІЙ частині Передача круглого моменту різьбовому конусу 2 здійснюється шліцьовим з'єднанням 13 У робочому положенні корпус 1 жорстко фіксується з різьбовим конусом 2 за допомогою кульок-фіксаторів З, розташованих у циліндричних гніздах 14 корпусу 1 і заглиблених у кільцеву канавку 15 різьбового конуса 2 Радіальне переміщення кульок-фіксаторів З обмежується запірною втулкою 4, на ЗОВНІШНІЙ поверхні якої виконана кільцева проточка 16 3 метою обмеження телескопічного переміщення корпуса 1, різьбовий конус 2 у верхній частині з'єднаний з обмежувальною муфтою 6 До основи корпуса 1 за допомогою різьби приєднаний ударник 7 Мітчик з'єднується з бурильною колоною через перевідник 8, а роз'єднується за рахунок утворення зазору 17 між корпусом 1 і різьбовим конусом 2 див Фіг 2 Пристрій працює наступним чином За допомогою перевідника мітчик з'єднують з бурильною колоною (умовно не показана), спускають у свердловину і вводять у внутрішню порожнину аварійної колони труб (на фіг 1 зображена контуром) Обертанням колони врізаються у верхню трубу аварійної колони і витягають м на поверхню При ускладненнях, зв'язаних із жорстким прихватом, пристрій звільняють таким способом У ствол бурильної колони скидають трубчастий вантаж 9 (див фіг 2) Під дією маси вантажу підпружинена запірна втулка 4 опускається вниз до упору і кульки-фіксатори 3 радіально перемістяться 3 кільцевої канавки 15 різьбового конуса 2 у кільцеве розточення 16 запірної втулки 4 і корпус 1 розфіксується з конусом 2 Натягом бурильної колони труб корпус 1 переміститься відносно конуса 2 до упору з ударником 7 При цьому внутрішні циліндричні розточення 11 конуса 2 опиняться напроти циліндричних проточок 10 корпуса 1 меншого діаметра і між корпусом 1 і конусом 2 утвориться зазор 17, за рахунок якого мітчик втратить жорсткість зчеплення з ловильною трубою Крім того, при переміщенні корпуса 1 щодо корпуса 2, ударник 7 ударяє в торець конуса 2, вивільняючи мітчик від аварійної колони труб Дана корисна модель дозволяє забезпечити універсальність мітчика і підвищити надійність з'єднання і звільнення мітчика з колоною труб, що вилучається Надійність з'єднання мітчика з трубами аварійної колони і його універсальність досягається за рахунок установки різьбового пустотілого конуса 2 з подовжніми пазами 12 на його КОНІЧНІЙ частині, що дозволяє здійснювати захоплення, як за різьбу муфти, так і за гладку частину труб, а імовірність передчасного роз'єднання пристрою з трубами аварійної колони виключена, завдяки установці кульокфіксаторів 3, що фіксують корпус 1 з різьбовим конусом 2 Надійність звільнення мітчика від труб досягається за рахунок установки пщпружиненої запірної втулки 4, яка при дії на неї вантажу 9, що скидається в ствол колони труб, переміщає кулькифіксатори 3, роз'єднуючи корпус 1 і конус 2, а також за рахунок циліндричних розточень конуса 2, ВІДПОВІДНИХ проточок корпуса 1 і ударника 7 Мітчик різьбовий, що звільняється і може бути використаний при проведенні аварійновідновлюваних робіт у нафтових і газових свердловинах Фіг 2 В-В Д-А Фіг.5 ФігЗ Комп ютерна верстка Т Чепелєва Фіг.4 Підписне Тираж 39 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності', вул Сім'ї Хохлових, 15, м Київ, 04119
