Пристрій для зчитування інформації з профільного металевого носія

Номер патенту: 60692

Опубліковано: 25.06.2011

Автор: Смірний Михайло Федорович

Завантажити PDF файл.

Формула / Реферат

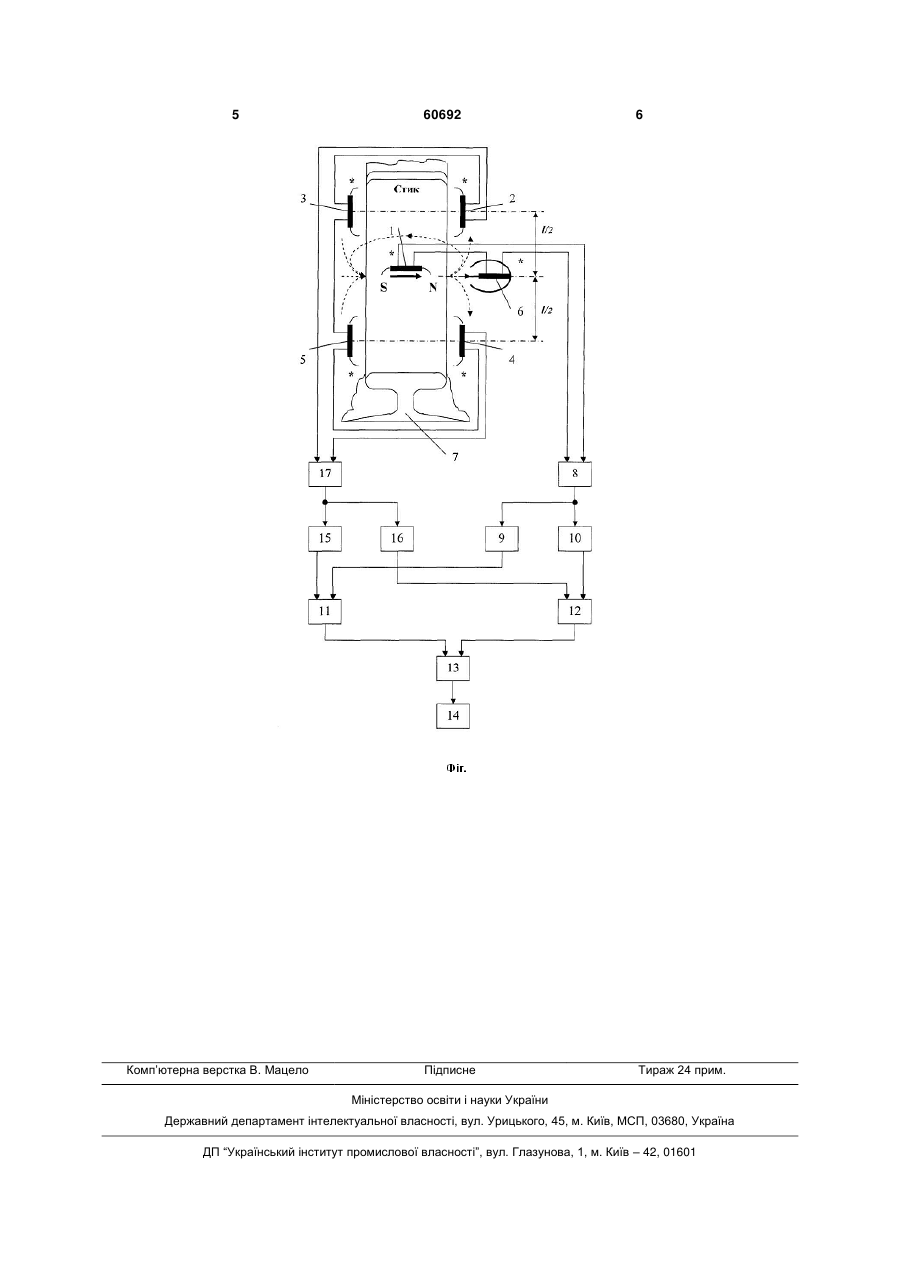

Пристрій для зчитування інформації з профільного металевого носія, що містить перший індуктивний елемент зчитування, розміщений над поверхнею носія, початок обмотки якого підключено через послідовно з'єднані перший фазовий детектор і формувачі сигналів зчитування до одних зі входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи зчитування, розміщені співвісно між собою у площині двох бокових граней носія, початок обмоток яких з'єднано, а кінець обмотки другого індуктивного елемента зчитування підключено до другого фазового детектора, приєднаного через формувачі сигналів зчитування до інших входів елементів І, четвертий та п'ятий індуктивні елементи зчитування, розміщені співвісно між собою у площині двох бокових граней носія на такій же відстані від першого індуктивного елемента зчитування, як і другий та третій індуктивні елементи зчитування в протилежному напрямку, початок обмоток яких сполучено, кінець обмотки четвертого індуктивного елемента зчитування підключено до другого фазового детектора, а кінець обмотки п'ятого індуктивного елемента зчитування сполучено з кінцем обмотки третього індуктивного елемента зчитування, який відрізняється тим, що пристрій забезпечено шостим індуктивним елементом зчитування, розміщеним співвісно з першим індуктивним елементом зчитування у площині бокової грані носія, причому початок його обмотки з'єднано з першим фазовим детектором, а кінець - з кінцем обмотки першого індуктивного елемента зчитування.

Текст

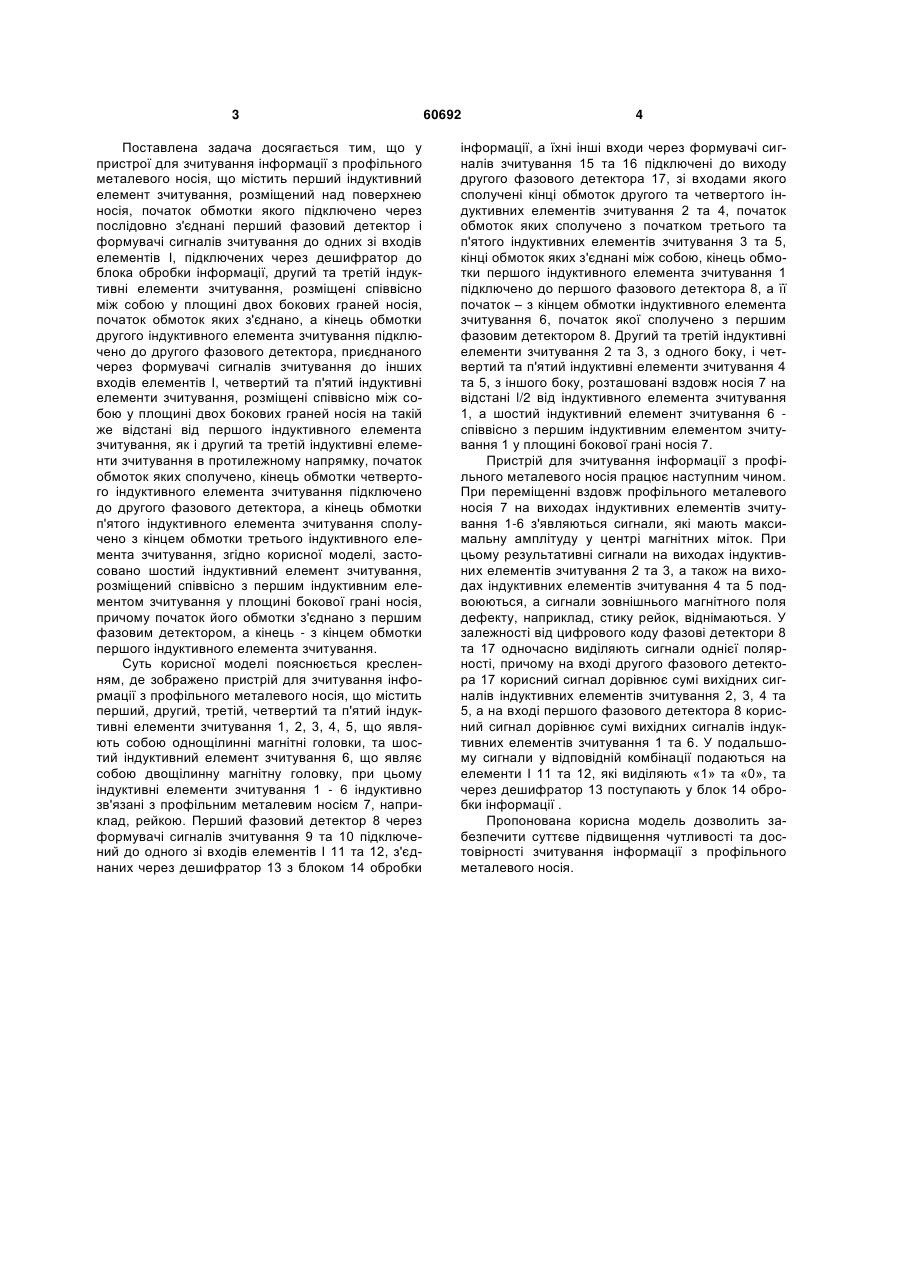

Пристрій для зчитування інформації з профільного металевого носія, що містить перший індуктивний елемент зчитування, розміщений над поверхнею носія, початок обмотки якого підключено через послідовно з'єднані перший фазовий детектор і формувачі сигналів зчитування до одних зі входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи зчитування, розміщені співвісно між собою у площині двох бокових граней носія, початок обмоток яких з'єднано, а кінець обмотки другого індуктивного елемента зчитування підключено до другого фазового детектора, приє 3 Поставлена задача досягається тим, що у пристрої для зчитування інформації з профільного металевого носія, що містить перший індуктивний елемент зчитування, розміщений над поверхнею носія, початок обмотки якого підключено через послідовно з'єднані перший фазовий детектор і формувачі сигналів зчитування до одних зі входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи зчитування, розміщені співвісно між собою у площині двох бокових граней носія, початок обмоток яких з'єднано, а кінець обмотки другого індуктивного елемента зчитування підключено до другого фазового детектора, приєднаного через формувачі сигналів зчитування до інших входів елементів І, четвертий та п'ятий індуктивні елементи зчитування, розміщені співвісно між собою у площині двох бокових граней носія на такій же відстані від першого індуктивного елемента зчитування, як і другий та третій індуктивні елементи зчитування в протилежному напрямку, початок обмоток яких сполучено, кінець обмотки четвертого індуктивного елемента зчитування підключено до другого фазового детектора, а кінець обмотки п'ятого індуктивного елемента зчитування сполучено з кінцем обмотки третього індуктивного елемента зчитування, згідно корисної моделі, застосовано шостий індуктивний елемент зчитування, розміщений співвісно з першим індуктивним елементом зчитування у площині бокової грані носія, причому початок його обмотки з'єднано з першим фазовим детектором, а кінець - з кінцем обмотки першого індуктивного елемента зчитування. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з профільного металевого носія, що містить перший, другий, третій, четвертий та п'ятий індуктивні елементи зчитування 1, 2, 3, 4, 5, що являють собою однощілинні магнітні головки, та шостий індуктивний елемент зчитування 6, що являє собою двощілинну магнітну головку, при цьому індуктивні елементи зчитування 1 - 6 індуктивно зв'язані з профільним металевим носієм 7, наприклад, рейкою. Перший фазовий детектор 8 через формувачі сигналів зчитування 9 та 10 підключений до одного зі входів елементів І 11 та 12, з'єднаних через дешифратор 13 з блоком 14 обробки 60692 4 інформації, а їхні інші входи через формувачі сигналів зчитування 15 та 16 підключені до виходу другого фазового детектора 17, зі входами якого сполучені кінці обмоток другого та четвертого індуктивних елементів зчитування 2 та 4, початок обмоток яких сполучено з початком третього та п'ятого індуктивних елементів зчитування 3 та 5, кінці обмоток яких з'єднані між собою, кінець обмотки першого індуктивного елемента зчитування 1 підключено до першого фазового детектора 8, а її початок – з кінцем обмотки індуктивного елемента зчитування 6, початок якої сполучено з першим фазовим детектором 8. Другий та третій індуктивні елементи зчитування 2 та 3, з одного боку, і четвертий та п'ятий індуктивні елементи зчитування 4 та 5, з іншого боку, розташовані вздовж носія 7 на відстані l/2 від індуктивного елемента зчитування 1, а шостий індуктивний елемент зчитування 6 співвісно з першим індуктивним елементом зчитування 1 у площині бокової грані носія 7. Пристрій для зчитування інформації з профільного металевого носія працює наступним чином. При переміщенні вздовж профільного металевого носія 7 на виходах індуктивних елементів зчитування 1-6 з'являються сигнали, які мають максимальну амплітуду у центрі магнітних міток. При цьому результативні сигнали на виходах індуктивних елементів зчитування 2 та 3, а також на виходах індуктивних елементів зчитування 4 та 5 подвоюються, а сигнали зовнішнього магнітного поля дефекту, наприклад, стику рейок, віднімаються. У залежності від цифрового коду фазові детектори 8 та 17 одночасно виділяють сигнали однієї полярності, причому на вході другого фазового детектора 17 корисний сигнал дорівнює сумі вихідних сигналів індуктивних елементів зчитування 2, 3, 4 та 5, а на вході першого фазового детектора 8 корисний сигнал дорівнює сумі вихідних сигналів індуктивних елементів зчитування 1 та 6. У подальшому сигнали у відповідній комбінації подаються на елементи І 11 та 12, які виділяють «1» та «0», та через дешифратор 13 поступають у блок 14 обробки інформації . Пропонована корисна модель дозволить забезпечити суттєве підвищення чутливості та достовірності зчитування інформації з профільного металевого носія. 5 Комп’ютерна верстка В. Мацело 60692 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Profiled metal carrier data reader

Автори англійською

Smyrnyi Mykhailo Fedorovych

Назва патенту російською

Устройство для считывания информации из профильного металлического носителя

Автори російською

Смирный Михаил Федорович

МПК / Мітки

МПК: G06K 7/00

Мітки: пристрій, інформації, зчитування, носія, металевого, профільного
