Зубчаста муфта
Номер патенту: 60786
Опубліковано: 15.10.2003
Автори: Лученков Єгор Євгенович, Попов Олексій Павлович, Попова Лариса Олексієвна, Форносов Єгор Юрійович
Формула / Реферат
Зубчаста муфта, що містить втулку з криволінійними твірними бічних поверхонь зубів та обойму з прямими зубами, що її охоплює, яка відрізняється тим, що твірні бічних поверхонь зубів втулки в кожній точці характеризуються змінним радіусом кривизни та являють собою геометричне місце точок з координатами х та у, які визначаються за формулами:
,
, де b - довжина зубів,
- кут перекосу осей,
- кут повороту муфти в межах
.
Текст

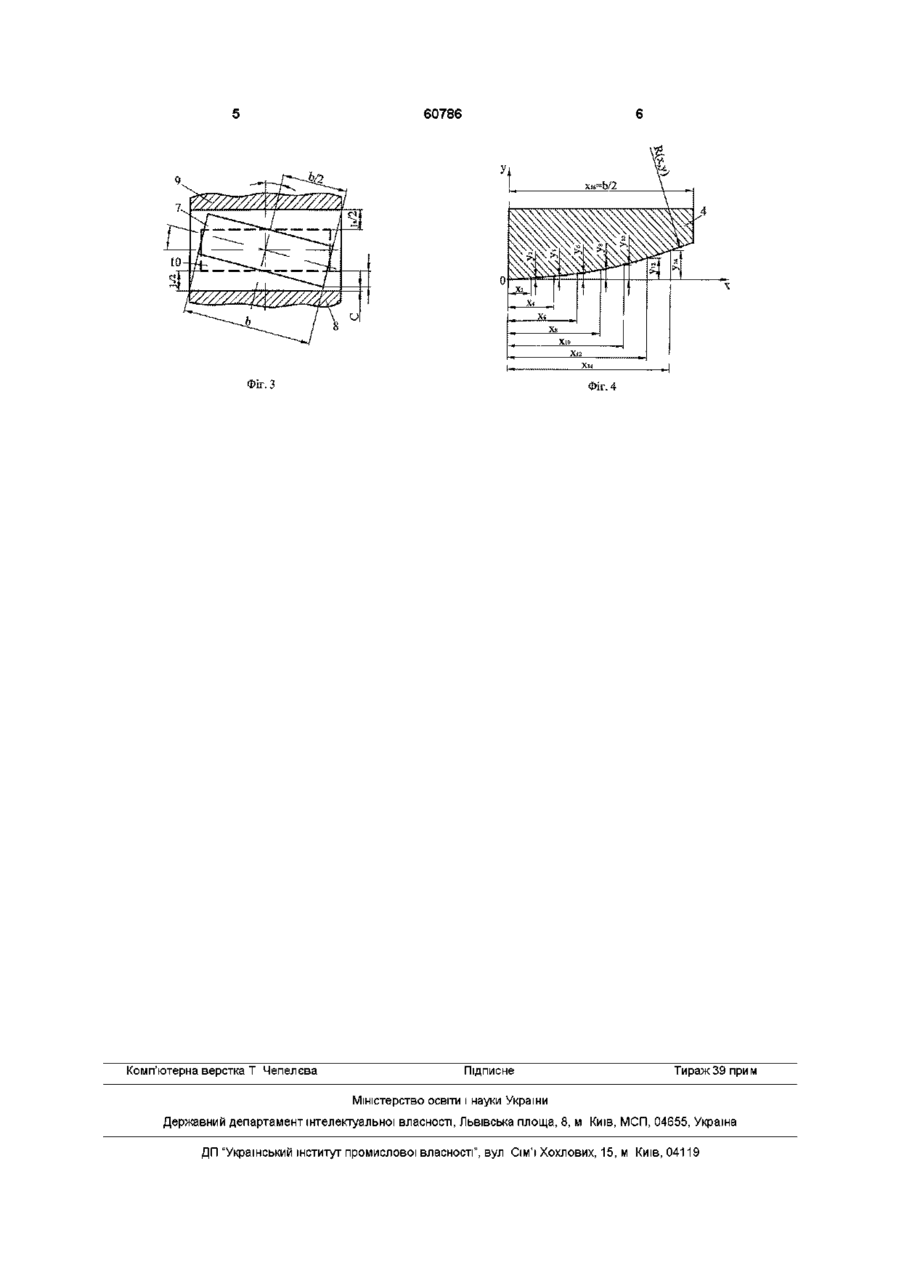

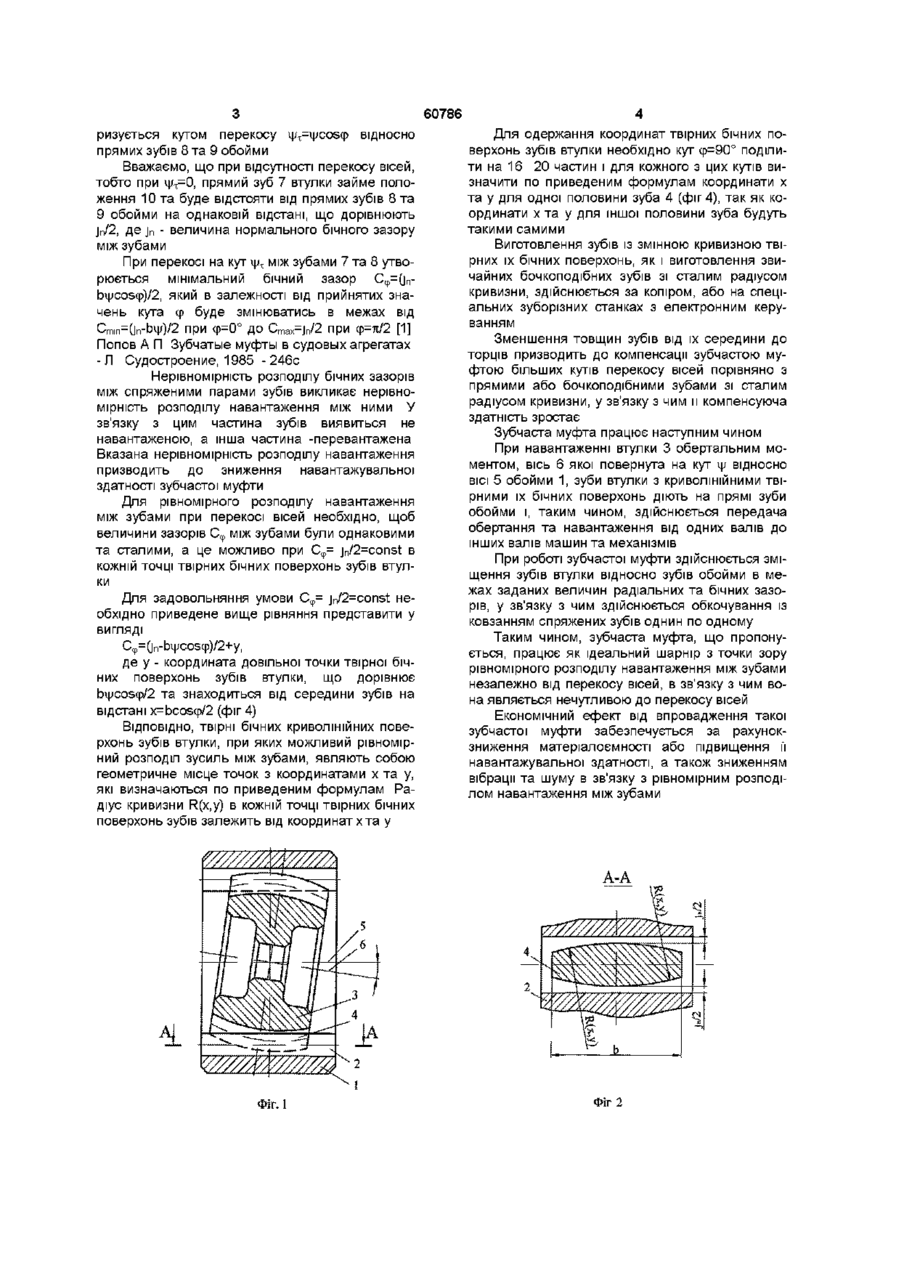

Зубчаста муфта, що містить втулку з криволінійними твірними бічних поверхонь зубів та обойму з прямими зубами, що її охоплює, яка відрізняється тим, що твірні бічних поверхонь зубів втулки в кожній точці характеризуються змінним радіусом кривизни та являють собою геометричне місце точок з координатами х та у, які визначаються за формулами х = bcoscp/2, у = bijjcos ф/2 , де b - довжина зубів, \\і - кут перекосу осей, ф - кут повороту муфти в межах 0 < ф< я/2 Відома зубчаста муфта, що містить втулку та обойму, що м охоплює, з розташованими на них евольвентними ВІДПОВІДНО ЗОВНІШНІМИ та внутрі шніми зубами, які при взаємодії один з одним здійснюють передачу обертання та навантаження від одних валів іншим валам машин та механізмів, компенсуючи при цьому перекоси валів за рахунок наявності гаранжованих бічних і радіальних зазорів між зубами [1] Попов А П Зубчатые муфты в судовых агрегатах - Л Судостроение, 1985 -246с Недоліком вказаної зубчастої муфти є невисока навантажувальна здатність, обумовлена перекосом вісей валів Найбільш близьким за технічною сутністю до рішення, що пропонується, є прийнята за прототип зубчаста муфта, у якої ЗОВНІШНІ зуби втулки в напрямку їх довжини складаються з двох криволінійних ділянок різної кривизни [2] А с 1216470 СССР Зубчатая муфта/А П Попов (СССР) 3799340/25 27, Заявлено 13 04 84, Опубл 07 03 86 Бюл №9 Недоліком зубчастої муфти є обмежена навантажувальна здатність, яка суттєво знижується при збільшенні кутів перекосу вісей валів, що з'єднуються Задача винаходу - підвищення навантажувальної та компенсуючої здатності, а також ефективності роботи зубчастої муфти Для вирішення задачі в зубчастій муфті твірні бічних поверхонь зубів втулки в кожній точці характеризуються змінним радіусом кривизни та являють собою геометричне місце точок з коор динатами х т а у, які визначаються за формулами х=Ьсозф/2, y=b\\icos
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed clutch
Автори англійськоюPopov Oleksii Pavlovych, Popova Larysa Oleksievna, Luchenkov Yehor Yevhenovych
Назва патенту російськоюЗубчатая муфта
Автори російськоюПопов Алексей Павлович, Попова Лариса Алексеевна, Лученков Егор Евгеньевич
МПК / Мітки
МПК: F16D 1/00
