Футерівка печі

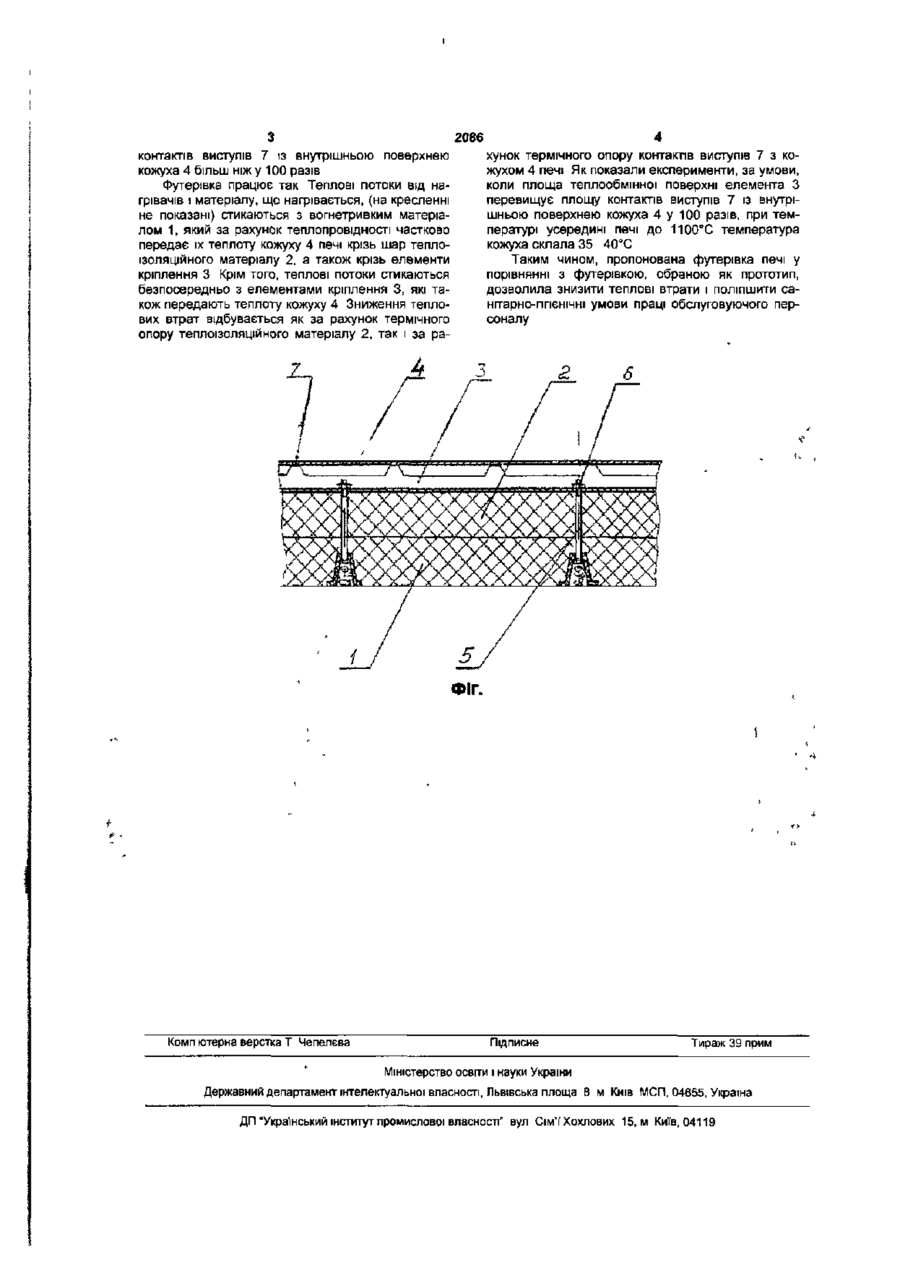

Футерівка печі, що складається з вогнетривкого і теплоізоляційного матеріалів і елементів їхнього кріплення до кожуха печі, яка відрізняється тим, що кожен з елементів має виступи, що контактують із внутрішньою поверхнею кожуха печі, при цьому площа теплообмінної поверхні елемента кріплення не менш ніж у 100 разів перевищує площу контактів виступів. Корисна модель має відношення до галузі теплотехнічного будівництва і може знайти застосування при створенні теплових агрегатів, зокрема при розробці конструкційних елементів футерівок. Однієї з головних задач, розв'язуваних при проектуванні печей, є зниження теплових потоків до стінки корпуса печі, що веде до зменшення теплових утрат, і, як наслідок, до зниження температури зовнішньої поверхні кожуха. Остання обставина сприяє поліпшенню санітарно-ппєнічних умов праці обслуговуючого персоналу. Відома футерівка печі, що складається з вогнетривкого і теплоізоляційного матеріалів і елементів їх кріплення до кожуха печі (авт свід. СРСР №1812406, F27B 7/28, 1993) Як елементи кріплення використані металеві скріпи, жорстко з'єднані з корпусом печі Скріпи являють собою пластини, вигнуті С-подібно. Скріпи з'єднані з корпусом печі частиною плоскої поверхні. Таке з'єднання сприяє утворенню значного теплового потоку від гарячого вогнетривкого матеріалу до стінки корпуса, що веде до великих теплових втрат, а також до погіршення санітарно-ппєнічних умов праці. Відома футерівка печі, що складається з вогнетривкого і теплоізоляційного матеріалів і елементів їх кріплення до кожуха печі (Применение волокнистых огнеупорных материалов при строительстве промышленных печей Обзорная информация Вып.10/ сер Монтажные работы, стр.9, Монтажспецстрой СССР, ЦБНТИ, М.,: 1985) Як елементи кріплення використані металеві пластини, з'єднані з корпусом печі. При цьому пластини з'єднані з корпусом печі своє'і торцевою поверхнею. Таке з'єднання дозволяє зменшити тепловий потік від вогнетривкого матеріалу до стінки корпу са завдяки зменшенню площі контакту між згаданими елементами Однак тепловий потік до стінки корпуса залишається істотним В основу корисної моделі поставлена задача створити таку футерівку печі, яка у порівнянні з футерівкою, обраної як прототип, дозволила б знизити теплові втрати і поліпшити санітарноппєнічні умови праці обслуговуючого персоналу Поставлена задача вирішується у футерівці, яка складається з вогнетривкого і теплоізоляційного матеріалів і елементів їх кріплення до кожуха печі. ВІДПОВІДНО ДО корисної моделі кожний з елементів має виступи, що контактують із внутрішньою поверхнею кожуха печі. При цьому площа теплообмінно'! поверхні елементів кріплення перевищує площу контактів виступів не менш ніж у 100 разів. Виконання елементів кріплення з виступами, що контактують із внутрішньою поверхнею, дозволяє зменшити площу контактів, що сприяє зменшенню теплового потоку від вогнетривкого матеріалу до стінки корпуса. Це веде до зниження теплових втрат і поліпшення санітарно-ппєнічних: умов праці обслуговуючого персоналу. На кресленні зображений фрагмент розрізу печі з футерівкою Футерівка складається з вогнетривкого 1 і теплоізоляційного 2 матеріалів і елементів 3 їх кріплення до кожуха 4 печі Кожний з елементів 3 виконаний, наприклад, у вигляді швелера, до якого за допомогою шпильок 5 та гайок 6 підтиснуті вогнетривкий 1 і теплоізоляційний 2 матеріали. Полки швелера мають виступи 7, що контактують із внутрішньою поверхнею кожуха 4 печі Площа теплообмінної поверхні елемента 3 перевищує площу CD 00 О CM 2086 контактів виступів 7 із внутрішньою поверхнею кожуха 4 більш ніж у 100 разів Футерівка працює так Теплові потоки від нагрівачів і матеріалу, що нагрівається, (на кресленні не показані) стикаються з вогнетривким матеріалом 1, який за рахунок теплопровідності частково передає їх теплоту кожуху 4 печі крізь шар теплоізоляційного матеріалу 2, а також крізь елементи кріплення 3 Крім того, теплові потоки стикаються безпосередньо з елементами кріплення 3, які також передають теплоту кожуху 4 Зниження теплових втрат відбувається як за рахунок термічного опору теплоізоляційного матеріалу 2, так і за ра Комп ютерна верстка Т Чепелєва хунок термічного опору контактів виступів 7 з кожухом 4 печі Як показали експерименти, за умови, коли площа теплообмінної поверхні елемента З перевищує площу контактів виступів 7 із внутрішньою поверхнею кожуха 4 у 100 разів, при температурі усередині печі до 1100"С температура кожуха склала 35 40°С Таким чином, пропонована футерівка печі у порівнянні з футерівкою, обраною як прототип, дозволила знизити теплові втрати і поліпшити санітарно-ппєнічні умови праці обслуговуючого персоналу Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа 8 м Київ МСП, 04655, Україна ДП "Український інститут промислової власності" вул Сім'ї Хохлових 15, м Київ, 04119
