Пристрій для видалення гною

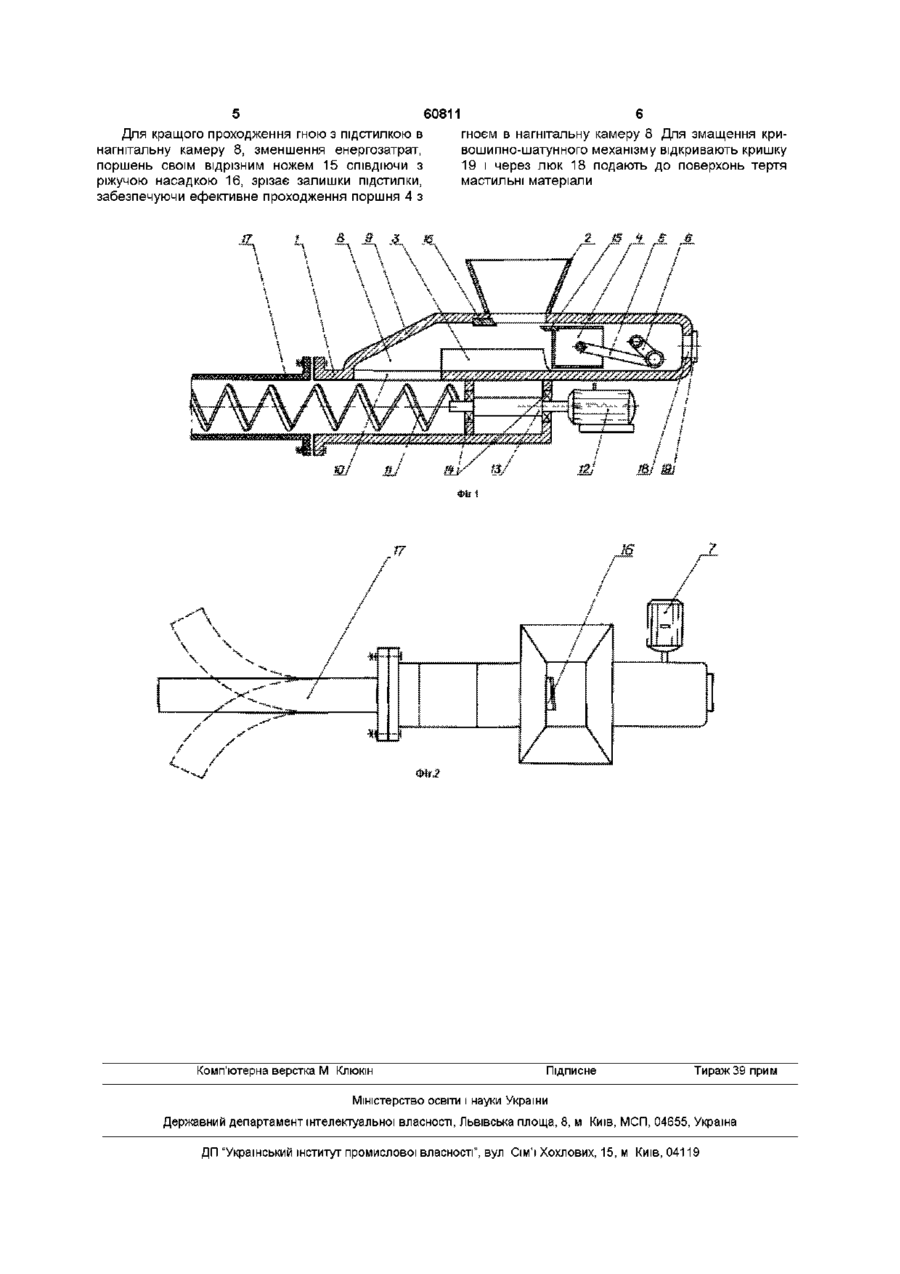

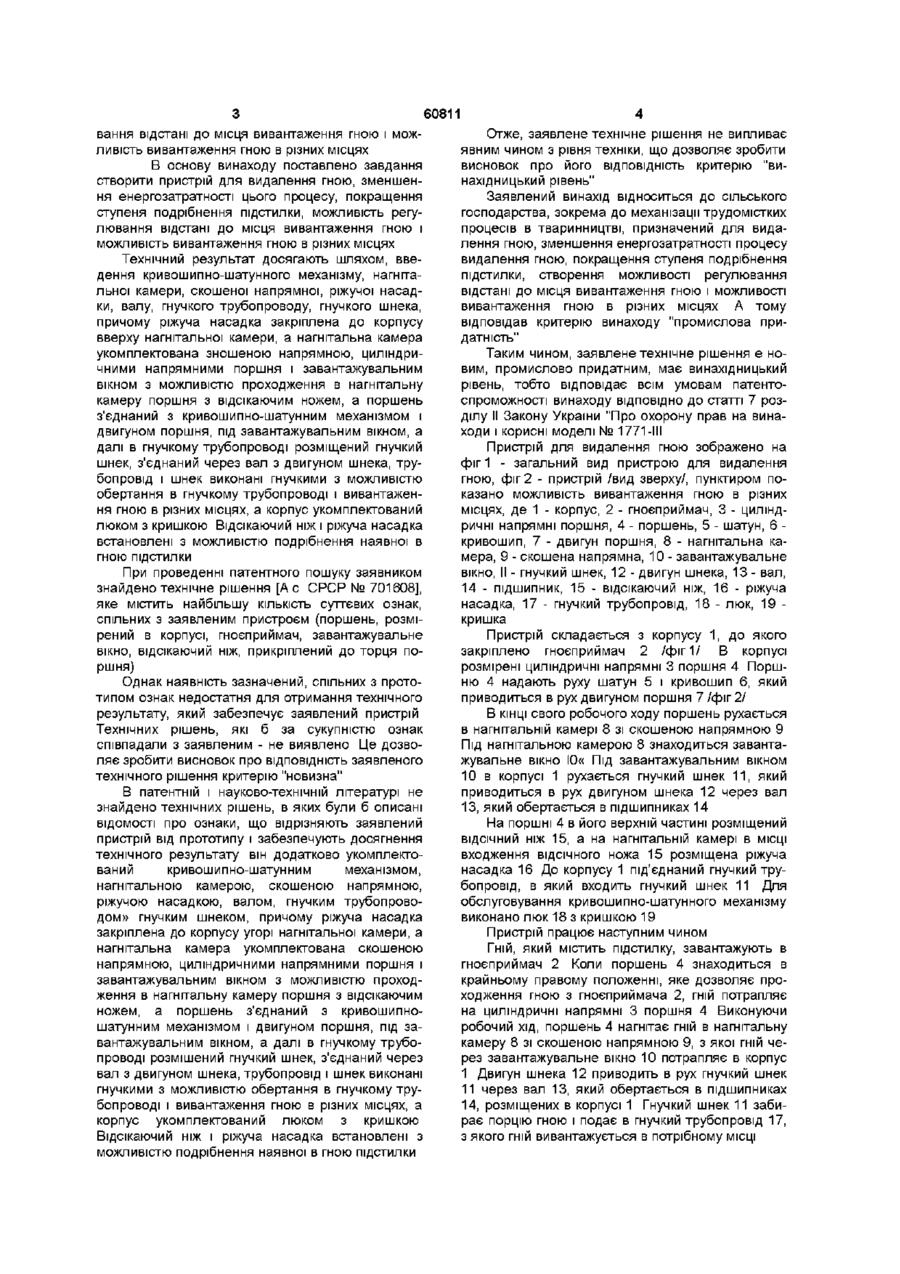

1 Пристрій для видалення гною, який складається з поршня, розміщеного в корпусі, гноєприймача, завантажувального вікна, ВІДСІЧНОГО ножа, прикріпленого до торця поршня, який відрізняється тим, що він додатково укомплектований кривошипно-шатунним механізмом, нагнітальною камерою, скошеною напрямною, різальною насадкою, валом, гнучким трубопроводом, гнучким шнеком, причому різальна насадка Винахід відноситься до сільського господарства, зокрема до механізації трудомістких процесів у тваринництві, а саме до пристроїв для видалення гною і може бути використаний для зменшення енергозатратності при видаленні гною з тваринницьких приміщень, особливо тих, де тварини утримуються на глибокій ПІДСТИЛЦІ в господарствах різних форі власності ВІДОМІ пристрої для видалення гною [ А с СРСР № 570347, 615901 622452 1037894, 1232190, 1284475], які призначені для видалення гною з вмістом підстилки і містять такі основні елементи завантажувальна горловина, корпус, поршень, відсікаючий ніж Недоліки відомих пристроїв наступні, - значна енергозатратність процесу видалення гною, - низька пропускна здатність через наявність в гною недостатньо подрібненої підстилки, - обмеженість відстані транспортування гною, - неможливість вивантаження гною в різних місцях Найбільш близьким за технічною суттю до запропонованого пристрою для видалення гною в пристрій для видалення гною [А с, СРСР № 701608], який складається з поршня, розміреного в закріплена до корпусу зверху нагнітальної камери, а нагнітальна камера укомплектована скошеною напрямною, циліндричними напрямними поршня і завантажувальним вікном з можливістю проходження в нагнітальну камеру поршня з ВІДСІЧНИМ ножем, а поршень з'єднаний з кривошипношатунним механізмом і двигуном поршня, під завантажувальним вікном, в гнучкому трубопроводі розміщений гнучкий шнек, з'єднаний через вал з двигуном шнека, трубопровід і шнек виконано гнучкими з можливістю обертання в гнучкому трубопроводі і вивантаження гною в різних місцях, а корпус укомплектований люком з кришкою 2 Пристрій за п 1, який відрізняється тим, що ВІДСІЧНИЙ ніж і різальна насадка встановлені з можливістю подрібнення наявної в гної підстилки корпусі, гноєприймача, завантажувального вікна, відсікаючого ножа, прикріпленого до торця поршня Недоліки відомого пристрою наступні - велика енергозатратність процесу видалення гною у зв'язку з необхідність видалення гною через гнойовий канал, транспортування гною вверх по трубопроводу, необхідність подолання сили тяжіння попередньо від транспортованих порцій гною, - відносно низька пропускна здатність гнойового каналу, - недостатня ступінь подрібнення підстилки, яка знаходиться в гною і, в зв'язку з тим, додаткові енергозатрати, - можливість замерзання гною в гнойовому каналі, - неможливість вивантаження гною в різних місцях, - необхідність в перемиканні приводу за кожним ходом поршня, - складність конструкції Запропонований нами пристрій дозволяє усунути вказані недоліки і забезпечує зменшення енергозатратності процесу видалення гною, покращення ступеня подрібнення підстилки, резулю 00 о (О 60811 вання відстані до місця вивантаження гною і можливість вивантаження гною в різних місцях В основу винаходу поставлено завдання створити пристрій для видалення гною, зменшення енергозатратності цього процесу, покращення ступеня подрібнення підстилки, можливість регулювання відстані до місця вивантаження гною і можливість вивантаження гною в різних місцях Технічний результат досягають шляхом, введення кривошипно-шатунного механізму, нагнітальної камери, скошеної напрямної, ріжучої насадки, валу, гнучкого трубопроводу, гнучкого шнека, причому ріжуча насадка закріплена до корпусу вверху нагнітальної камери, а нагнітальна камера укомплектована зношеною напрямною, циліндричними напрямними поршня і завантажувальним вікном з можливістю проходження в нагнітальну камеру поршня з відсікаючим ножем, а поршень з'єднаний з кривошипно-шатунним механізмом і двигуном поршня, під завантажувальним вікном, а далі в гнучкому трубопроводі розміщений гнучкий шнек, з'єднаний через вал з двигуном шнека, трубопровід і шнек виконані гнучкими з можливістю обертання в гнучкому трубопроводі і вивантаження гною в різних місцях, а корпус укомплектований люком з кришкою Відсікаючий ніж і ріжуча насадка встановлені з можливістю подрібнення наявної в ГНОЮ ПІДСТИЛКИ При проведенні патентного пошуку заявником знайдено технічне рішення [Ас СРСР № 701608], яке містить найбільшу КІЛЬКІСТЬ суттєвих ознак, спільних з заявленим пристроєм (поршень, розмірений в корпусі, гноєприймач, завантажувальне вікно, відсікаючий ніж, прикріплений до торця поршня) Однак наявність зазначений, спільних з прототипом ознак недостатня для отримання технічного результату, який забезпечує заявлений пристрій Технічних рішень, які б за сукупністю ознак співпадали з заявленим - не виявлено Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ заявленого технічного рішення критерію "новизна" В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані ВІДОМОСТІ про ознаки, що відрізняють заявлений пристрій від прототипу і забезпечують досягнення технічного результату він додатково укомплектований кривошипно-шатунним механізмом, нагнітальною камерою, скошеною напрямною, ріжучою насадкою, валом, гнучким трубопроводом» гнучким шнеком, причому ріжуча насадка закріплена до корпусу угорі нагнітальної камери, а нагнітальна камера укомплектована скошеною напрямною, циліндричними напрямними поршня і завантажувальним вікном з можливістю проходження в нагнітальну камеру поршня з відсікаючим ножем, а поршень з'єднаний з кривошипношатунним механізмом і двигуном поршня, під завантажувальним вікном, а далі в гнучкому трубопроводі розмішений гнучкий шнек, з'єднаний через вал з двигуном шнека, трубопровід і шнек виконані гнучкими з можливістю обертання в гнучкому трубопроводі і вивантаження гною в різних місцях, а корпус укомплектований люком з кришкою Відсікаючий ніж і ріжуча насадка встановлені з можливістю подрібнення наявної в гною підстилки Отже, заявлене технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про його ВІДПОВІДНІСТЬ критерію "винахідницький рівень" Заявлений винахід відноситься до сільського господарства, зокрема до механізації трудомістких процесів в тваринництві, призначений для видалення гною, зменшення енергозатратності процесу видалення гною, покращення ступеня подрібнення підстилки, створення можливості регулювання відстані до місця вивантаження гною і можливості вивантаження гною в різних місцях А тому відповідав критерію винаходу "промислова придатність" Таким чином, заявлене технічне рішення є новим, промислово придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності винаходу ВІДПОВІДНО до статті 7 розділу II Закону України "Про охорону прав на винаходи і корисні моделі № 1771-111 Пристрій для видалення гною зображено на фіг 1 - загальний вид пристрою для видалення гною, фіг 2 - пристрій /вид зверху/, пунктиром показано можливість вивантаження гною в різних місцях, де 1 - корпус, 2 - гноєприймач, 3 - циліндричні напрямні поршня, 4 - поршень, 5 - шатун, 6 кривошип, 7 - двигун поршня, 8 - нагнітальна камера, 9 - скошена напрямна, 10 - завантажувальне вікно, II - гнучкий шнек, 12 - двигун шнека, 13 - вал, 14 - підшипник, 15 - відсікаючий ніж, 16 - ріжуча насадка, 17 - гнучкий трубопровід, 18 - люк, 19 кришка Пристрій складається з корпусу 1, до якого закріплено гноєприймач 2 /фіг 1/ В корпусі розмірені циліндричні напрямні 3 поршня 4 Поршню 4 надають руху шатун 5 і кривошип 6, який приводиться в рух двигуном поршня 7 /фіг 2/ В КІНЦІ свого робочого ходу поршень рухається в нагнітальній камері 8 зі скошеною напрямною 9 Під нагнітальною камерою 8 знаходиться завантажувальне вікно І0« Під завантажувальним вікном 10 в корпусі 1 рухається гнучкий шнек 11, який приводиться в рух двигуном шнека 12 через вал 13, який обертається в підшипниках 14 На поршні 4 в його верхній частині розміщений ВІДСІЧНИЙ ніж 15, а на нагнітальній камері в МІСЦІ входження ВІДСІЧНОГО ножа 15 розміщена ріжуча насадка 16 До корпусу 1 під'єднаний гнучкий трубопровід, в який входить гнучкий шнек 11 Для обслуговування кривошипно-шатунного механізму виконано люк 18 з кришкою 19 Пристрій працює наступним чином Гній, ЯКИЙ МІСТИТЬ підстилку, завантажують в гноєприймач 2 Коли поршень 4 знаходиться в крайньому правому положенні, яке дозволяє проходження гною з гноєприймача 2, гній потрапляє на циліндричні напрямні 3 поршня 4 Виконуючи робочий хід, поршень 4 нагнітає гній в нагнітальну камеру 8 зі скошеною напрямною 9, з якої гній через завантажувальне вікно 10 потрапляє в корпус 1 Двигун шнека 12 приводить в рух гнучкий шнек 11 через вал 13, який обертається в підшипниках 14, розміщених в корпусі 1 Гнучкий шнек 11 забирає порцію гною і подає в гнучкий трубопровід 17, з якого гній вивантажується в потрібному МІСЦІ 60811 Для кращого проходження гною з підстилкою в нагнітальну камеру 8, зменшення енергозатрат, поршень своїм відрізним ножем 15 СПІВДІЮЧИ з ріжучою насадкою 16, зрізає залишки підстилки, забезпечуючи ефективне проходження поршня 4 з Комп'ютерна верстка М Клюкш 6 гноєм в нагнітальну камеру 8 Для змащення кривошипно-шатунного механізму відкривають кришку 19 і через люк 18 подають до поверхонь тертя мастильні матеріали Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
