Калібратор для багатозондового мікрохвильового мультиметра

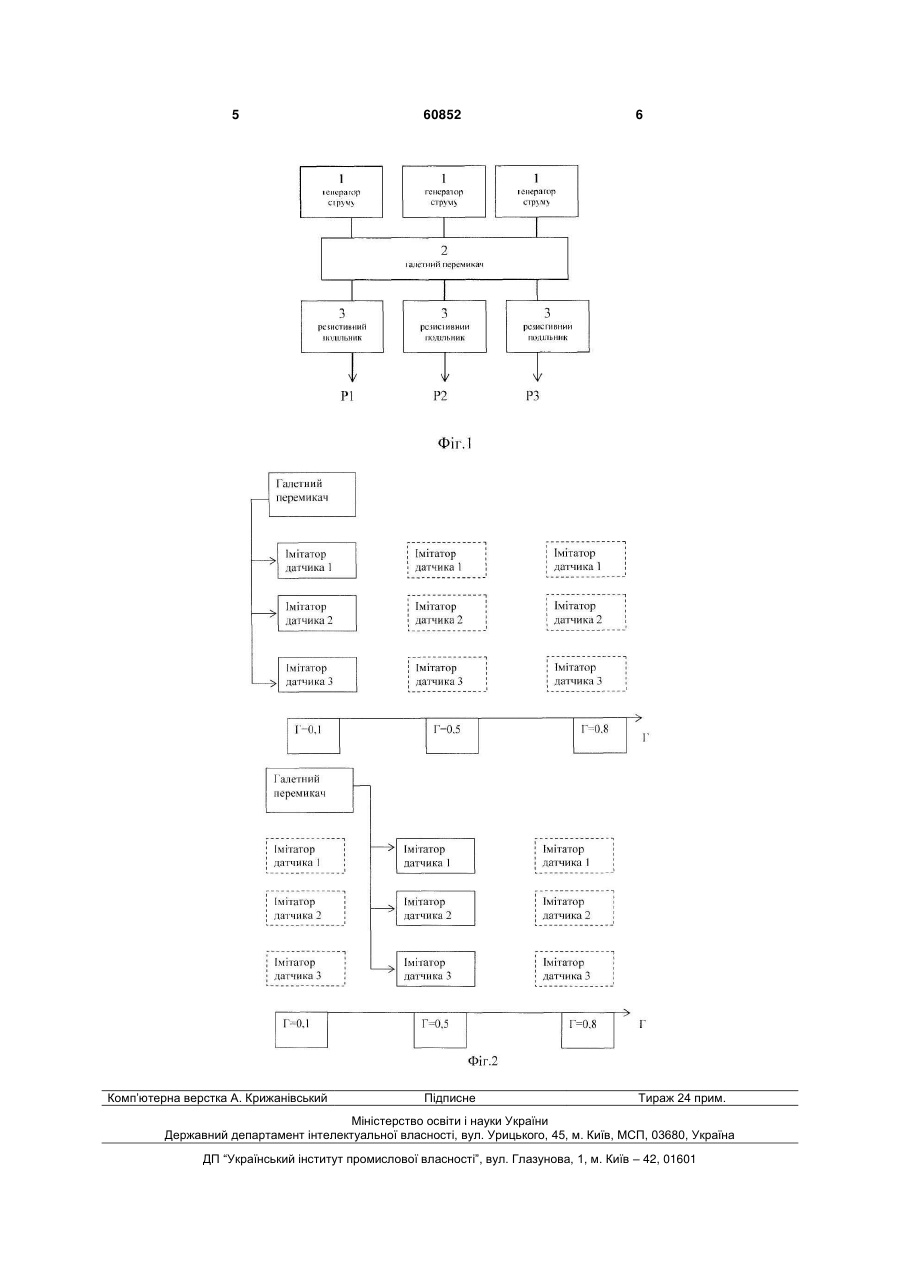

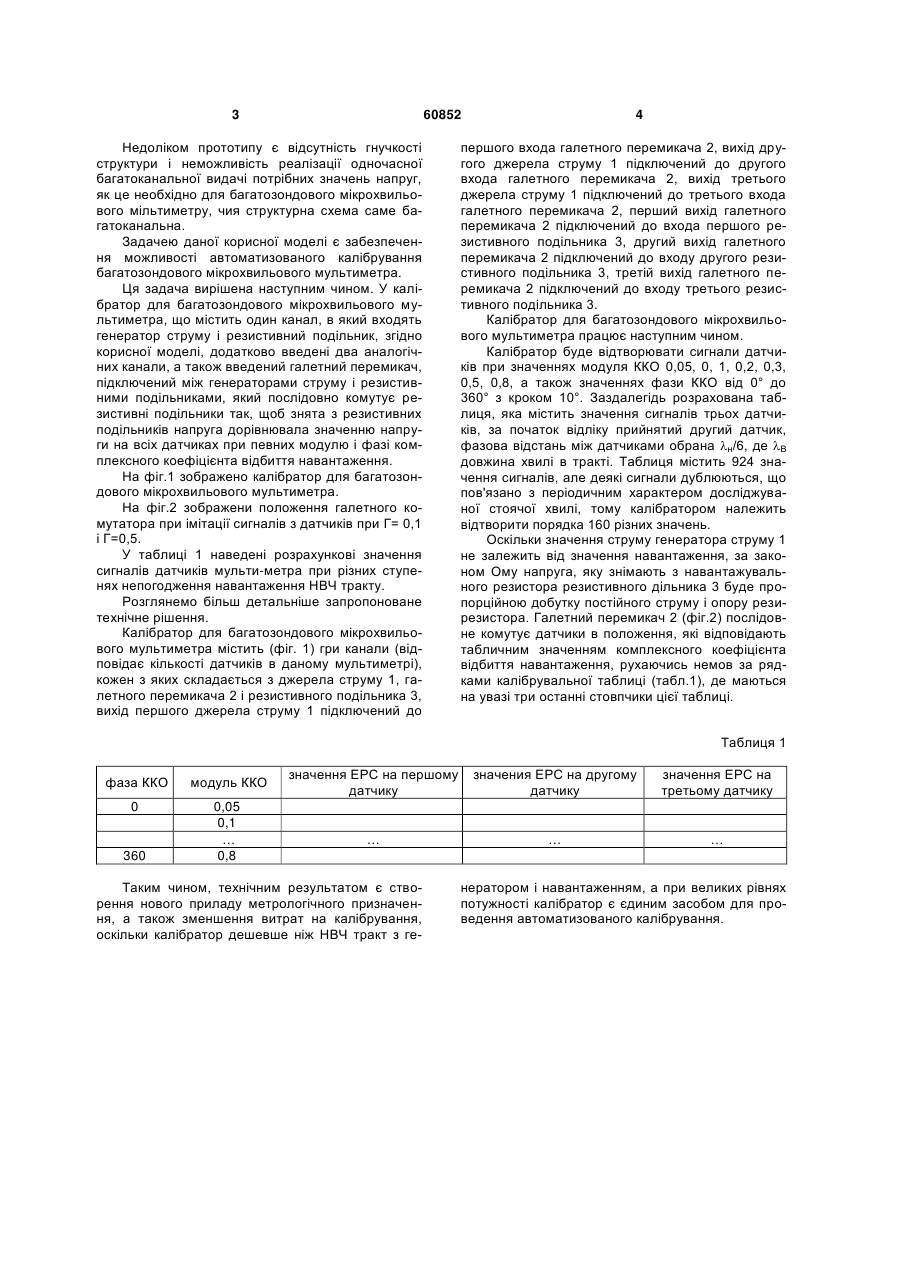

Калібратор для багатозондового мікрохвильового мультиметра, що містить один канал, в який входять генератор струму і резистивний подільник, 3 60852 Недоліком прототипу є відсутність гнучкості структури і неможливість реалізації одночасної багатоканальної видачі потрібних значень напруг, як це необхідно для багатозондового мікрохвильового мільтиметру, чия структурна схема саме багатоканальна. Задачею даної корисної моделі є забезпечення можливості автоматизованого калібрування багатозондового мікрохвильового мультиметра. Ця задача вирішена наступним чином. У калібратор для багатозондового мікрохвильового мультиметра, що містить один канал, в який входять генератор струму і резистивний подільник, згідно корисної моделі, додатково введені два аналогічних канали, а також введений галетний перемикач, підключений між генераторами струму і резистивними подільниками, який послідовно комутує резистивні подільники так, щоб знята з резистивних подільників напруга дорівнювала значенню напруги на всіх датчиках при певних модулю і фазі комплексного коефіцієнта відбиття навантаження. На фіг.1 зображено калібратор для багатозондового мікрохвильового мультиметра. На фіг.2 зображени положення галетного комутатора при імітації сигналів з датчиків при Г= 0,1 і Г=0,5. У таблиці 1 наведені розрахункові значення сигналів датчиків мульти-метра при різних ступенях непогодження навантаження НВЧ тракту. Розглянемо більш детальніше запропоноване технічне рішення. Калібратор для багатозондового мікрохвильового мультиметра містить (фіг. 1) гри канали (відповідає кількості датчиків в даному мультиметрі), кожен з яких складається з джерела струму 1, галетного перемикача 2 і резистивного подільника 3, вихід першого джерела струму 1 підключений до 4 першого входа галетного перемикача 2, вихід другого джерела струму 1 підключений до другого входа галетного перемикача 2, вихід третього джерела струму 1 підключений до третього входа галетного перемикача 2, перший вихід галетного перемикача 2 підключений до входа першого резистивного подільника 3, другий вихід галетного перемикача 2 підключений до входу другого резистивного подільника 3, третій вихід галетного перемикача 2 підключений до входу третього резистивного подільника 3. Калібратор для багатозондового мікрохвильового мультиметра працює наступним чином. Калібратор буде відтворювати сигнали датчиків при значеннях модуля ККО 0,05, 0, 1, 0,2, 0,3, 0,5, 0,8, а також значеннях фази ККО від 0° до 360° з кроком 10°. Заздалегідь розрахована таблиця, яка містить значення сигналів трьох датчиків, за початок відліку прийнятий другий датчик, фазова відстань між датчиками обрана н/6, де В довжина хвилі в тракті. Таблиця містить 924 значення сигналів, але деякі сигнали дублюються, що пов'язано з періодичним характером досліджуваної стоячої хвилі, тому калібратором належить відтворити порядка 160 різних значень. Оскільки значення струму генератора струму 1 не залежить від значення навантаження, за законом Ому напруга, яку знімають з навантажувального резистора резистивного дільника 3 буде пропорційною добутку постійного струму і опору резирезистора. Галетний перемикач 2 (фіг.2) послідовне комутує датчики в положення, які відповідають табличним значенням комплексного коефіцієнта відбиття навантаження, рухаючись немов за рядками калібрувальної таблиці (табл.1), де маються на увазі три останні стовпчики цієї таблиці. Таблиця 1 фаза ККО модуль ККО 0 0,05 0,1 … 0,8 360 значення ЕРС на першому датчику значения ЕРС на другому датчику значення ЕРС на третьому датчику … … … Таким чином, технічним результатом є створення нового приладу метрологічного призначення, а також зменшення витрат на калібрування, оскільки калібратор дешевше ніж НВЧ тракт з ге нератором і навантаженням, а при великих рівнях потужності калібратор є єдиним засобом для проведення автоматизованого калібрування. 5 Комп’ютерна верстка А. Крижанівський 60852 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
