Шахтний скребковий конвеєр

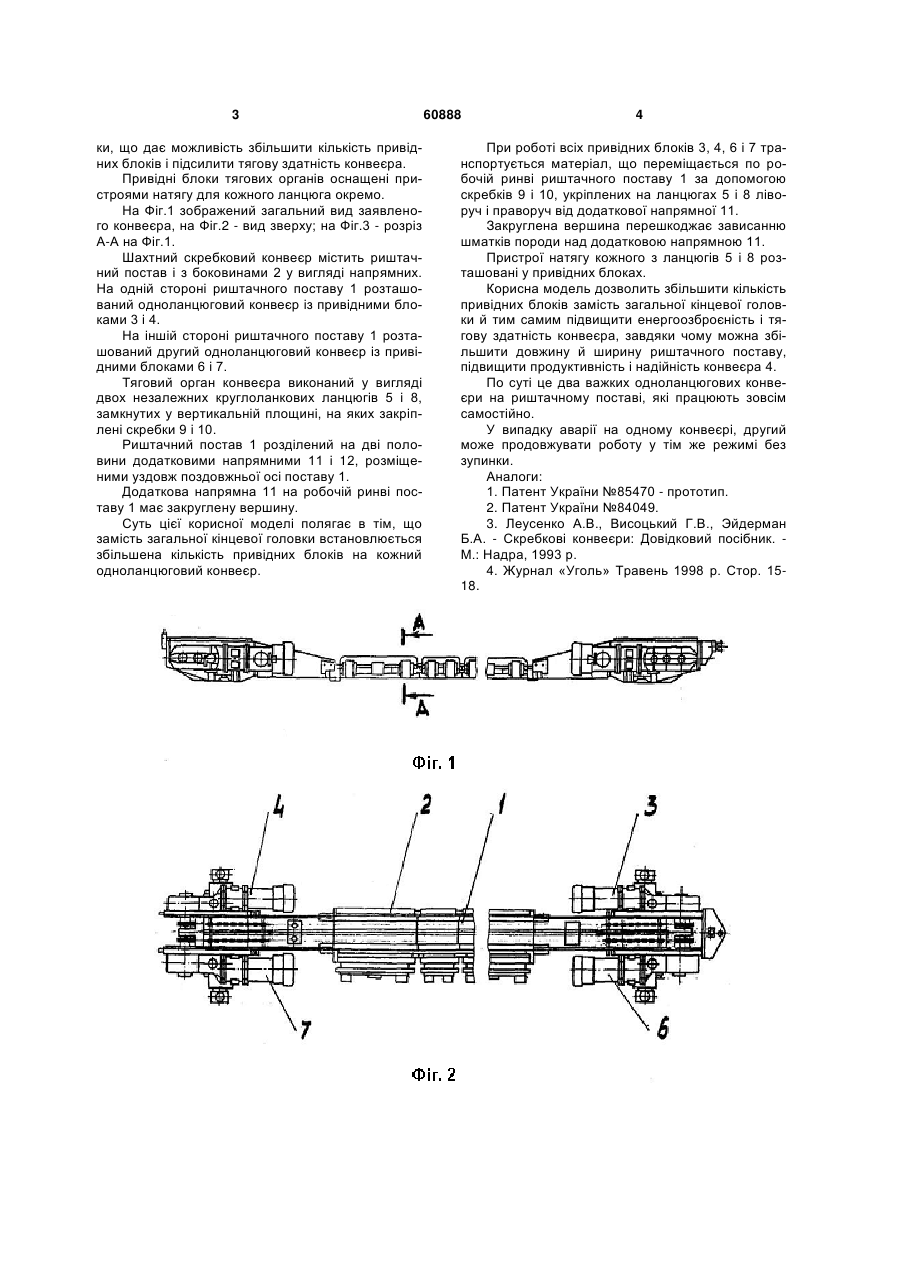

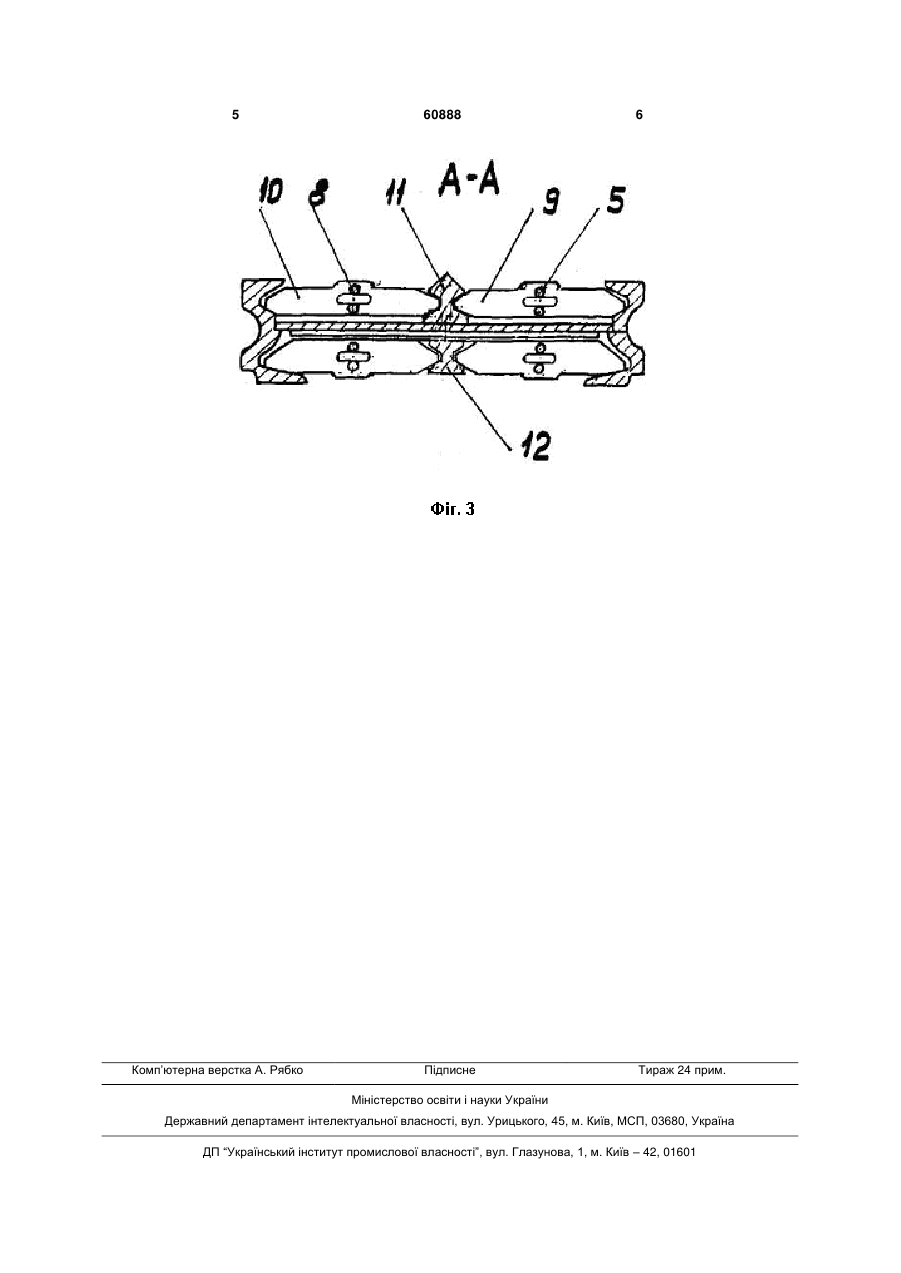

Шахтний скребковий конвеєр, що містить риштачний постав, боковини якого виконані у вигляді напрямних, розділений додатковими напрямними, 3 ки, що дає можливість збільшити кількість привідних блоків і підсилити тягову здатність конвеєра. Привідні блоки тягових органів оснащені пристроями натягу для кожного ланцюга окремо. На Фіг.1 зображений загальний вид заявленого конвеєра, на Фіг.2 - вид зверху; на Фіг.3 - розріз А-А на Фіг.1. Шахтний скребковий конвеєр містить риштачний постав і з боковинами 2 у вигляді напрямних. На одній стороні риштачного поставу 1 розташований одноланцюговий конвеєр із привідними блоками 3 і 4. На іншій стороні риштачного поставу 1 розташований другий одноланцюговий конвеєр із привідними блоками 6 і 7. Тяговий орган конвеєра виконаний у вигляді двох незалежних круглоланкових ланцюгів 5 і 8, замкнутих у вертикальній площині, на яких закріплені скребки 9 і 10. Риштачний постав 1 розділений на дві половини додатковими напрямними 11 і 12, розміщеними уздовж поздовжньої осі поставу 1. Додаткова напрямна 11 на робочій ринві поставу 1 має закруглену вершину. Суть цієї корисної моделі полягає в тім, що замість загальної кінцевої головки встановлюється збільшена кількість привідних блоків на кожний одноланцюговий конвеєр. 60888 4 При роботі всіх привідних блоків 3, 4, 6 і 7 транспортується матеріал, що переміщається по робочій ринві риштачного поставу 1 за допомогою скребків 9 і 10, укріплених на ланцюгах 5 і 8 ліворуч і праворуч від додаткової напрямної 11. Закруглена вершина перешкоджає зависанню шматків породи над додатковою напрямною 11. Пристрої натягу кожного з ланцюгів 5 і 8 розташовані у привідних блоках. Корисна модель дозволить збільшити кількість привідних блоків замість загальної кінцевої головки й тим самим підвищити енергоозброєність і тягову здатність конвеєра, завдяки чому можна збільшити довжину й ширину риштачного поставу, підвищити продуктивність і надійність конвеєра 4. По суті це два важких одноланцюгових конвеєри на риштачному поставі, які працюють зовсім самостійно. У випадку аварії на одному конвеєрі, другий може продовжувати роботу у тім же режимі без зупинки. Аналоги: 1. Патент України №85470 - прототип. 2. Патент України №84049. 3. Леусенко А.В., Висоцький Г.В., Эйдерман Б.А. - Скребкові конвеєри: Довідковий посібник. М.: Надра, 1993 р. 4. Журнал «Уголь» Травень 1998 р. Стор. 1518. 5 Комп’ютерна верстка А. Рябко 60888 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
