Шахтний дволанцюговий скребковий конвеєр

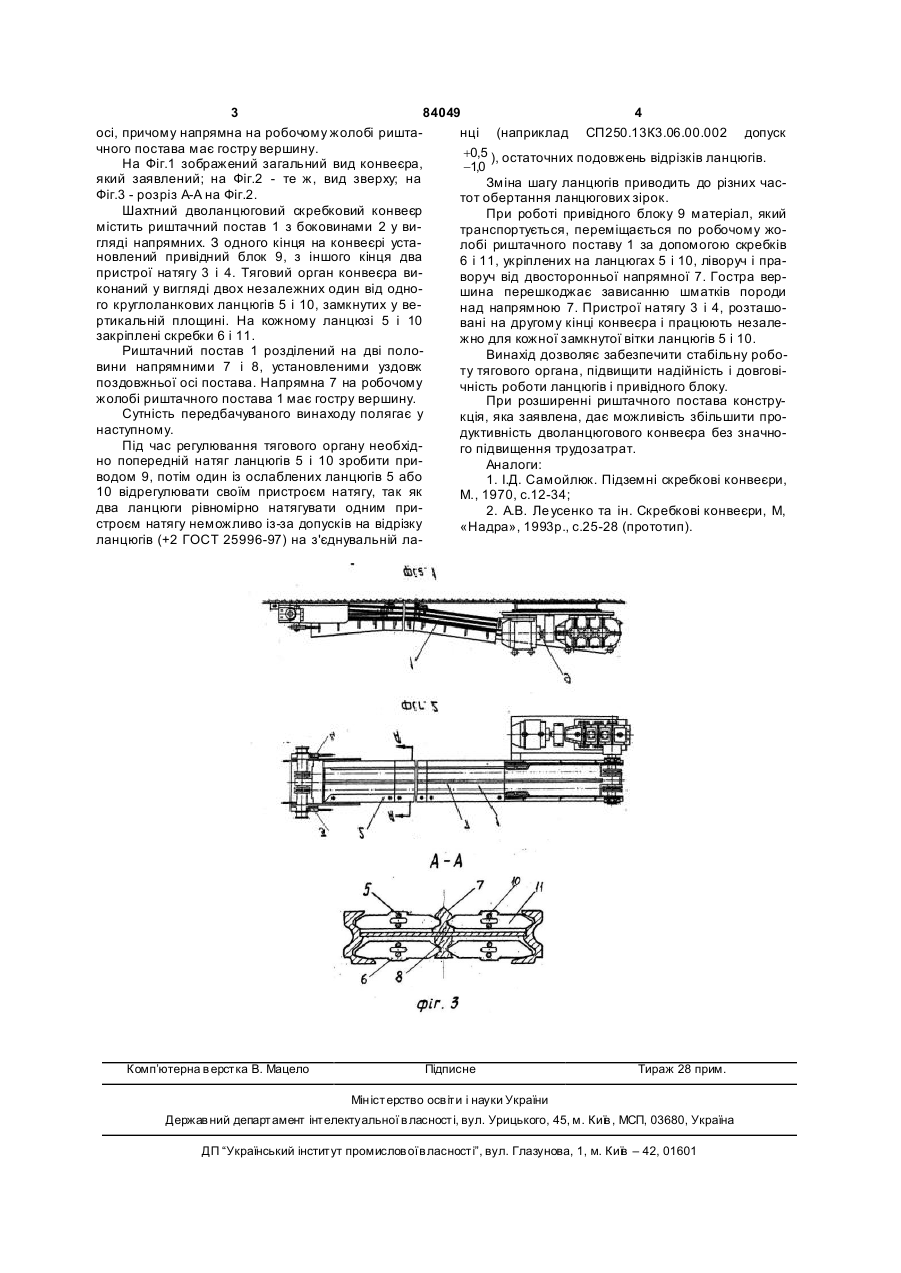

1. Шахтний дволанцюговий скребковий конвеєр, що містить риштачний постав з робочим жолобом, боковини якого виконані у вигляді напрямних, привідний блок, кінцеву головку, пристрій натягу, тяговий орган, виконаний у вигляді двох замкнутих у вертикальній площині ланцюгів зі скребками, установленими уздовж поздовжньої осі поставу з двох боків на рівній від неї відстані, який відрізняється тим, що конвеєр має два пристрої натягу для кожного ланцюга, скребки закріплені на кожному ланцюзі таким чином, що вони не мають з'єднань з іншим ланцюгом, риштачний постав додатково оснащений напрямними з двох сторін риштачного поставу, які установлені уздовж його поздовжньої осі. 2. Конвеєр за п. 1, який відрізняється тим, що напрямна на робочому жолобі риштачного поставу має гостру вершин у. Винахід відноситься до гірської промисловості, зокрема до шахтних скребкових конвеєрів. Відомі скребкові конвеєри, що містять риштачний постав з направляючими для тягового органа, що включають дві - три вертикальні замкнуті вітки ланцюгів, на які установлені скребки [1]. Принцип їхньої роботи полягає у переміщенні матеріалу, який транспортується, за допомогою скребків по жолобі, утвореній риштачним поставом конвеєра. Недоліком відомих пристроїв є нерівномірність натягу віток ланцюгів через неоднакове навантаження на них матеріалу, який транспортується, наявність допусків при їхньому виготовленні, застосування в конструкціях одного натяжного пристрою для всіх віток. Це приводить до перекосу скребків у горизонтальній площині, зменшенню довговічності ланцюга і привідних блоків. Прототипом заявленого пристрою, є забійний скребковий конвеєр СПЦ164 ВАТ «ХМЗ «Світло шахтаря», що містить риштачний постав із дволанцюговим тяговим органом, вітки ланцюгів якого замкнуті у вертикальній площині і містять скребки, які переміщаються у напрямних боковин риштаків, привод, натяжний пристрій ланцюгів [2]. Цій конструкції конвеєра властиві ті ж недоліки, що і для аналогів, наведених раніше. Завдання винаходу - підвищення надійності роботи тягового органа, збільшення продуктивності конвеєра. Поставлена мета досягається тим, що в ша хтному дволанцюговому скребковому конвеєрі, що містить риштачний постав, боковини якого виконані у вигляді напрямних, привідний блок, два пристрої натягу для кожного ланцюга окремо, тяговий орган, виконаний у вигляді двох незалежних один від одного замкнути х у вертикальній площині ланцюгів кожен зі своїми скребками, установлених уздовж поздовжньої осі постава з двох боків, конвеєр оснащений пристроями натягу для кожного ланцюга окремо, скребки закріплені на кожному ланцюзі таким чином, що вони не мають з'єднань із іншим ланцюгом, риштачний постав додатково оснащений напрямними з двох сторін риштачного поставу, які установлені уздовж його поздовжньої (19) UA (11) 84049 (13) C2 (21) a200608443 (22) 27.07.2006 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) КОТЕНКО АНАТОЛІЙ ІВАНОВИЧ, UA, КОВАЛЬЧУК ОЛЕКСАНДР МИКОЛАЙОВИЧ, U A, МАРТИНЕНКО ПАВЛО ІГНАТОВИЧ, U A, ЛЕУСЕНКО АН АТОЛІЙ ВАСИЛЬОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ХАРКІВСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД "СВІТЛО ШАХТАРЯ", U A (56) Самойлюк І.Д.. Підземні скребкові конвеєри. М. 1970, - С. 12-34. Лаусенко А.В. та ін. Скребкові конвеєри. - М.: Надра, 1993. - С. 25-28. SU 459606, 05.02.1975 US 190211, 01.05.1877 SU 1330050, 15.08.1987 SU 1475481, 23.04.1989 GB 245216, 07.01.1926 3 84049 4 осі, причому напрямна на робочому жолобі риштанці (наприклад СП250.13К3.06.00.002 допуск чного постава має гостру вершину. +0,5 ), остаточних подовжень відрізків ланцюгів. На Фіг.1 зображений загальний вид конвеєра, -1,0 який заявлений; на Фіг.2 - те ж, вид зверху; на Зміна шагу ланцюгів приводить до різних часФіг.3 - розріз А-А на Фіг.2. тот обертання ланцюгових зірок. Шахтний дволанцюговий скребковий конвеєр При роботі привідного блоку 9 матеріал, який містить риштачний постав 1 з боковинами 2 у витранспортується, переміщається по робочому жогляді напрямних. З одного кінця на конвеєрі усталобі риштачного поставу 1 за допомогою скребків новлений привідний блок 9, з іншого кінця два 6 і 11, укріплених на ланцюгах 5 і 10, ліворуч і прапристрої натягу 3 і 4. Тяговий орган конвеєра виворуч від двосторонньої напрямної 7. Гостра верконаний у вигляді двох незалежних один від одношина перешкоджає зависанню шматків породи го круглоланкових ланцюгів 5 і 10, замкнутих у венад напрямною 7. Пристрої натягу 3 і 4, розташортикальній площині. На кожному ланцюзі 5 і 10 вані на другому кінці конвеєра і працюють незалезакріплені скребки 6 і 11. жно для кожної замкнутої вітки ланцюгів 5 і 10. Риштачний постав 1 розділений на дві полоВинахід дозволяє забезпечити стабільну робовини напрямними 7 і 8, установленими уздовж ту тягового органа, підвищити надійність і довговіпоздовжньої осі постава. Haпрямна 7 на робочому чність роботи ланцюгів і привідного блоку. жолобі риштачного постава 1 має гостру вершину. При розширенні риштачного постава конструСутність передбачуваного винаходу полягає у кція, яка заявлена, дає можливість збільшити пронаступному. дуктивність дволанцюгового конвеєра без значноПід час регулювання тягового органу необхідго підвищення трудозатрат. но попередній натяг ланцюгів 5 і 10 зробити приАналоги: водом 9, потім один із ослаблених ланцюгів 5 або 1. І.Д. Самойлюк. Підземні скребкові конвеєри, 10 відрегулювати своїм пристроєм натягу, так як М., 1970, с.12-34; два ланцюги рівномірно натягувати одним при2. A.B. Ле усенко та ін. Скребкові конвеєри, М, строєм натягу неможливо із-за допусків на відрізку «Надра», 1993р., с.25-28 (прототип). ланцюгів (+2 ГОСТ 25996-97) на з'єднувальній ла Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
