Конвеєр шахтний скребковий

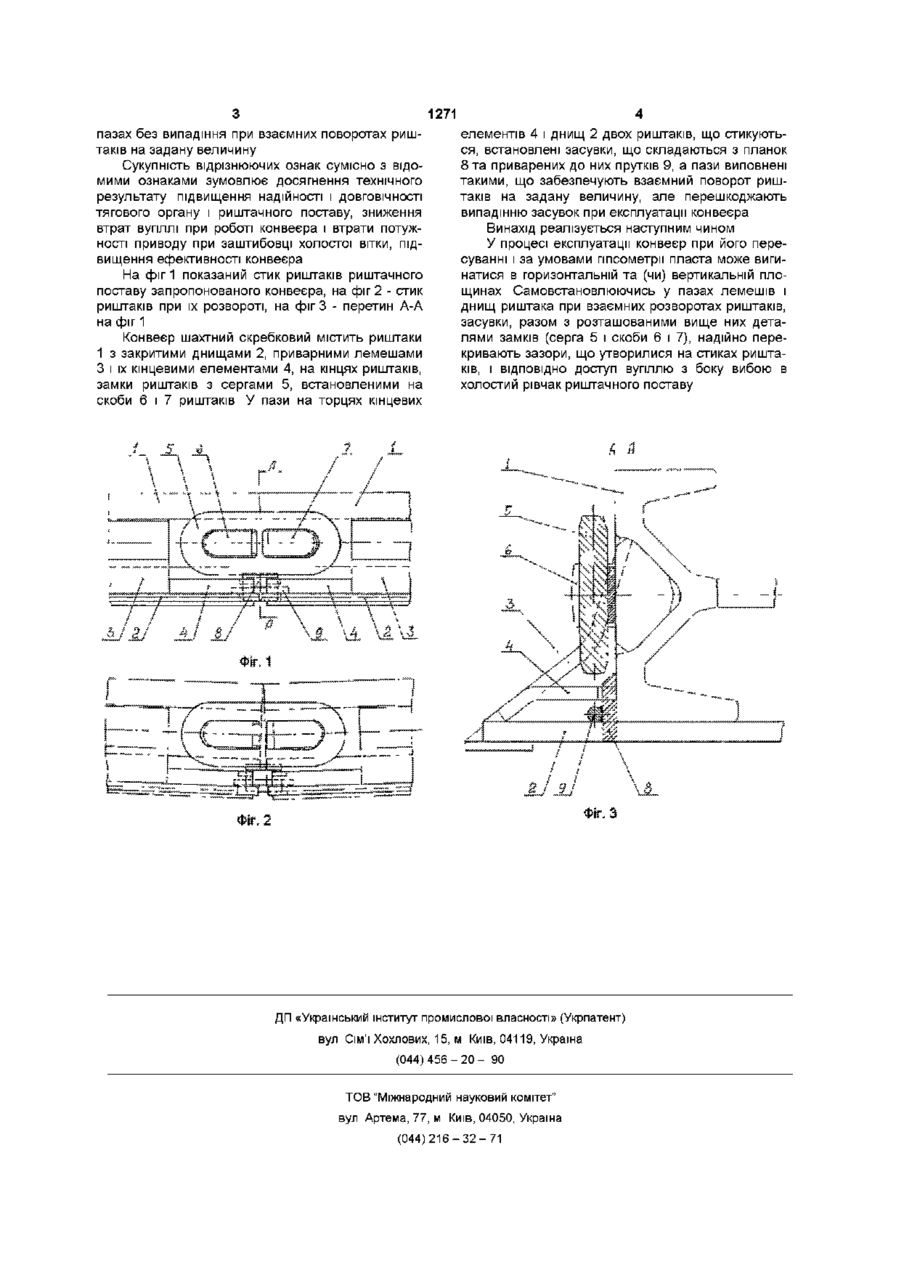

Конвеєр шахтний скребковий, що містить риштаки з закритими днищами і приварними лемешами, замки риштаків, який відрізняється тим, що на стиках риштаків з боку вибою, в пази на торцях кінцевих частин лемешів і днищ, встановлені засувки, виконані у вигляді планок з привареними до них прутками, при цьому, розміри пазів і засувок виконані з можливістю переміщення засувок у пазах без випадіння при взаємних поворотах риштаків на задану величину Винахід належить до гірничої промисловості, а саме, до вибійного конвеєрного транспорту, що працює в комплексах для підземного видобутку корисних копалин ВІДОМІ конвеєри, риштаки яких виповнені з відкритим днищем При цьому вугілля та порода, що попадають в порожнину холостої вітки тягового органу, а також нерівність грунту пласта, викликає підвищене зношення тягового органу і додаткові втрати тягового зусилля конвеєра, що призводить до зниження продуктивності конвеєра і ДОВГОВІЧНОСТІ тягового органу (конвеєри СПЦ273, СПЦ230, СП301 та ш) Посібник з експлуатації СПЦ273 00 00 000РЕ вид "Свет шахтера", 1977 р , СПЦ230 00 00 000РЕ вид "Свет шахтера", 2000 р Останнім часом намітилася тенденція в конвеєробудуванні виготовляти риштачні постави конвеєрів з закритим днищем у риштаків Це конвеєри фірм "Хальбах и Браун", "Вестфалия Люнен", "Острой" та ін , конвеєр КГТ1 Горлівського машзаводу У цих конвеєрах виключений контакт тягового органу з грунтом, опір руху тягового органу мінімальний (метал по металу) Але захист від попадання вугілля з боку вибою в нижній, холостий, рівчак поставу, на стиках риштаків, в утворений при вигинах конвеєра зазор, не передбачений Вугілля, що попадає в холостий рівчак, призводить до допоміжного опору руху холостої вітки тягового органу і викиду вугілля на вентиляційний штрек В якості прототипу прийнятий конвеєр НВ227/732 фірми "Хальбах и Браун", що має риш таки з закритим днищем, із замковими з єднаннями, приварними лемешами Краї лемешів мають косий фігурний зріз і на стиках риштаків утворюють зигзагообразний паз, що утруднює прохід вугілля від вибою до порожнини холостої вітки риштаків До недоліків цього рішення належить невисока надійність перекриття зазору на стиках риштаків у приґрунтовій його частині, особливо при одночасному вигині риштачного поставу в горизонтальній і вертикальній площинах, що викликає втрати вугілля, потужності приводу і часу на розштибування поставу В основу винаходу поставлене завдання в конвеєрі шахтному скребковому шляхом зміни його конструкції забезпечити підвищення надійності і ДОВГОВІЧНОСТІ тягового органу і риштачного поставу за рахунок захисту холостого рівчака риштачного поставу конвеєра від попадання в нього вугілля з боку вибою, а також підвищення ефективності роботи конвеєра через зниження непродуктивних втрат вугілля, потужності приводу і часу на розштибування Поставлене завдання вирішується тим, що в конвеєрі шахтному скребковому, що містить риштаки з закритим днищем і приварними лемешами, замки риштаків, згідно з винаходом, на стиках риштаків, з боку вибою, в пази на торцях кінцевих частин приварних лемешів і днищ встановлені засувки, виконані у вигляді планок з привареними до них прутками, при цьому, розміри пазів і засувок виконані з можливістю переміщення засувок у 1271 пазах без випадіння при взаємних поворотах риштаків на задану величину Сукупність відрізнюючих ознак сумісно з відомими ознаками зумовлює досягнення технічного результату підвищення надійності і ДОВГОВІЧНОСТІ тягового органу і риштачного поставу, зниження втрат вугіллі при роботі конвеєра і втрати потужності приводу при заштибовці холостої вітки, підвищення ефективності конвеєра На фіг 1 показаний стик риштаків риштачного поставу запропонованого конвеєра, на фіг 2 - стик риштаків при їх розвороті, на фіг 3 - перетин А-А на фіг 1 Конвеєр шахтний скребковий містить риштаки 1 з закритими днищами 2, приварними лемешами З і їх кінцевими елементами 4, на кінцях риштаків, замки риштаків з сергами 5, встановленими на скоби 6 і 7 риштаків У пази на торцях кінцевих елементів 4 і днищ 2 двох риштаків, що стикуються, встановлені засувки, що складаються з планок 8 та приварених до них прутків 9, а пази виповнені такими, що забезпечують взаємний поворот риштаків на задану величину, але перешкоджають випадінню засувок при експлуатації конвеєра Винахід реалізується наступним чином У процесі експлуатації конвеєр при його пересуванні і за умовами гіпсометри пласта може вигинатися в горизонтальній та (чи) вертикальній площинах Самовстановлюючись у пазах лемешів і днищ риштака при взаємних розворотах риштаків, засувки, разом з розташованими вище них деталями замків (серга 5 і скоби 6 і 7), надійно перекривають зазори, що утворилися на стиках риштаків, і ВІДПОВІДНО доступ вугіллю з боку вибою в холостий рівчак риштачного поставу ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
