Шахтний скребковий конвеєр

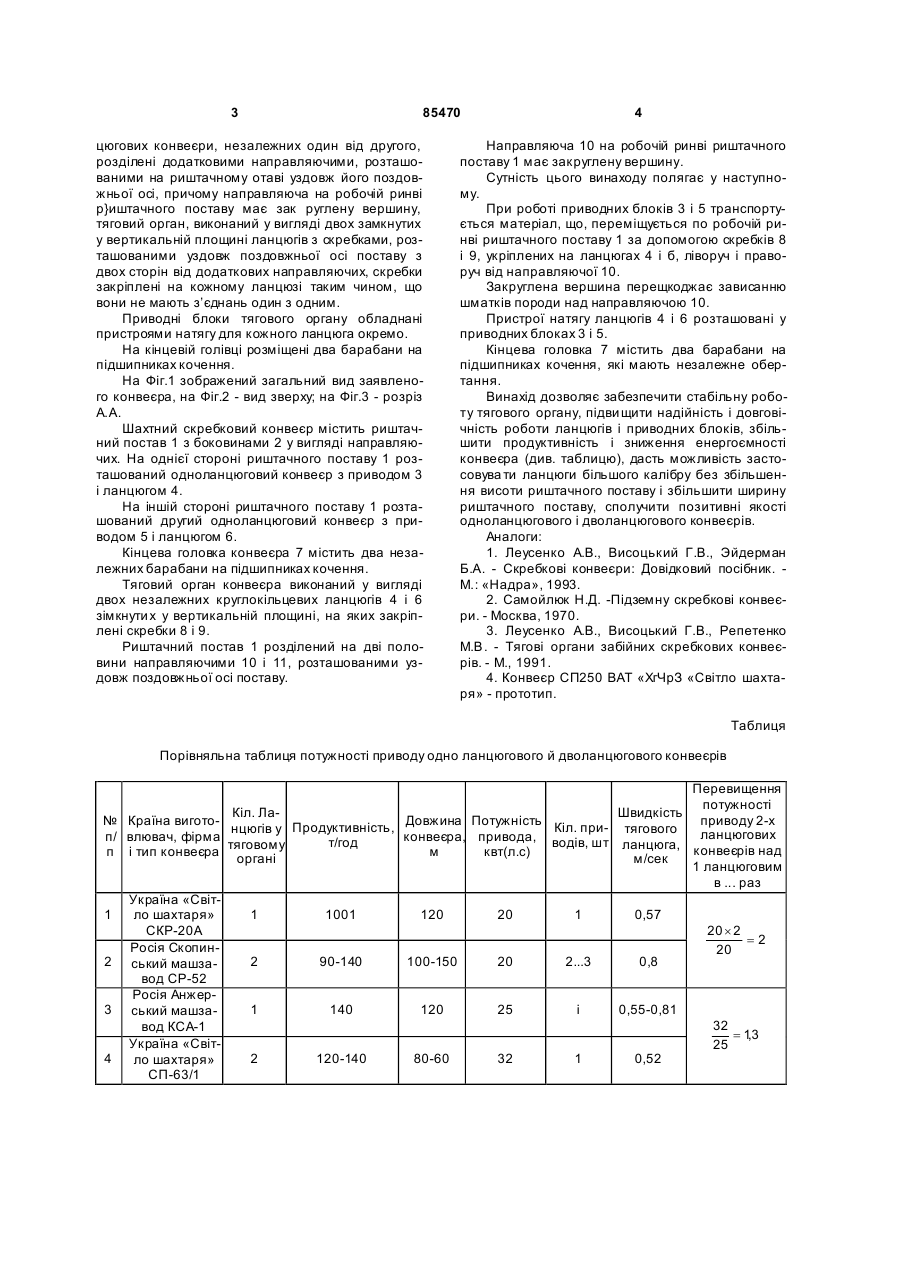

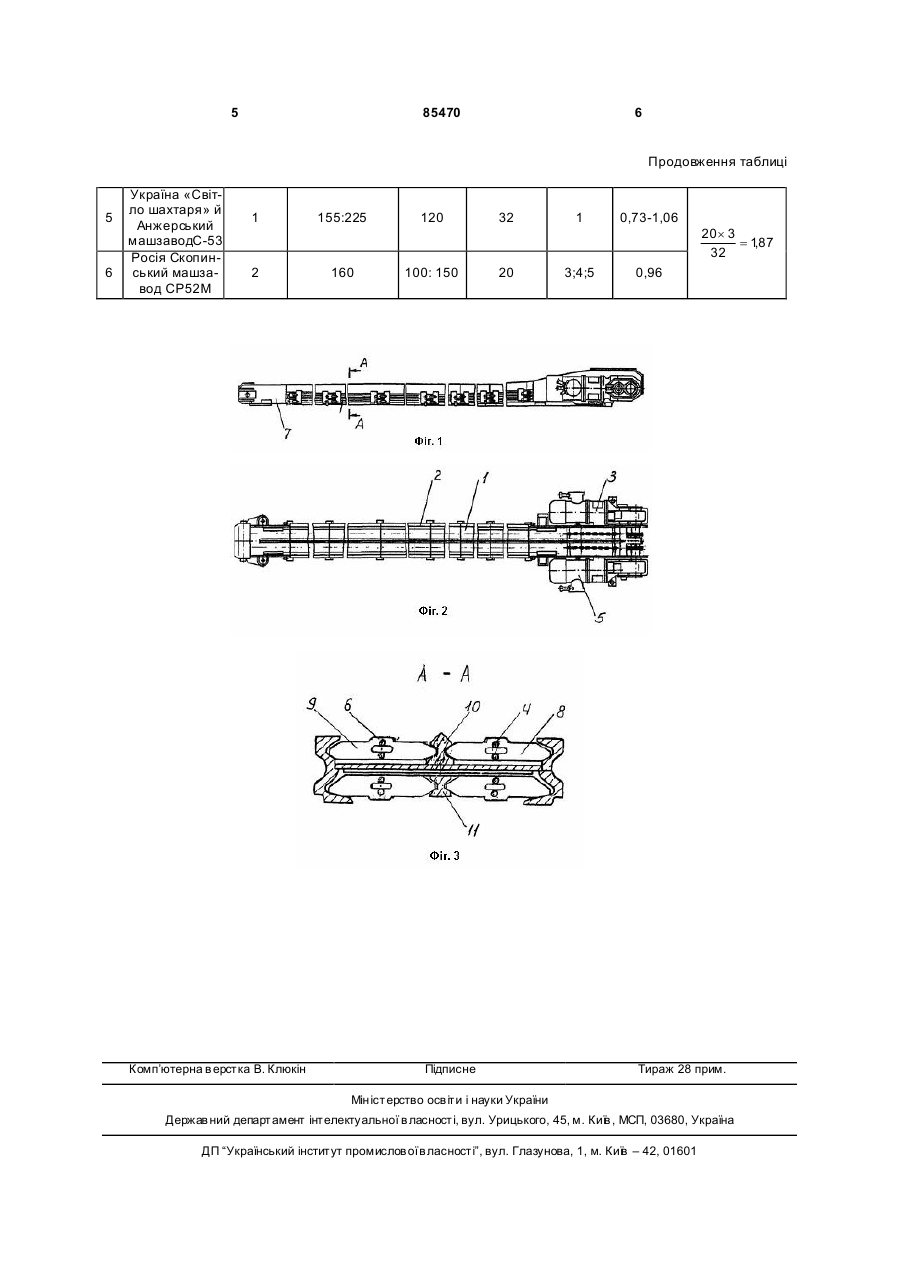

Шахтний скребковий конвеєр, що містить риштачний постав, боковини якого виконані у вигляді напрямних, приводні блоки, кінцеву головку, тяговий орган, виконаний у вигляді двох замкнути х у вертикальній площині ланцюгів з скребками, розташованих уздовж центральної осі поставу з двох сторін на рівній від неї відстані, який відрізняється тим, що на риштачному поставі розташовані два одноланцюгових конвеєри, незалежних один від другого, при цьому риштачний постав додатково обладнаний напрямними, розташованими уздовж його повздовжньої осі, напрямна на робочій ринві має закруглену вершину, а кінцева головка обладнана двома барабанами на підшипниках кочення. Винахід відноситься до гірничої промисловості, зокрема до шахтни х скребкових конвеєрів і може бути використаний у вугільній, сланцевій і калійній промисловості. Відомі скребкові конвеєри, що містять риштачний постав з направляючими для тягового органу, що включають дві вертикальні замкнуті гілки ланцюгів, на яких закріплені скребки [2]. Принцип їхньої роботи полягає у переміщенні матеріалу, що транспортується, за допомогою скребків по ринві, утвореній рищтачним поставом конвеєра. Недоліком відомих присїроїв є нерівномірність натягу гілок ланцюгів через неоднакове навантаження на них матеріалу, що транспортується, наявності допусків при їхньому вигото вленні, застосування в конструкціях одного натяжного пристрою для обох гілок і спарених приводних блоків, які працюють одночасно на обидві гілки тягового органу. Це приводить до перекосу й за клинювання скребків у горизонтальній площині, зменшенню довговічності ланцюга, зірочок і приводних блоків. Прототипом пристрою, що заявляється, є скребковий конвеєр СП250 ВАТ «ХМЗ «Світло шахтаря», що містить риштачний постав з дволанцюговим тяговим органом, гілки ланцюгів, якого замкнуті у вертикальній площині і з'єднані між собою скребками. Цій конструкції конвеєра властиві ті ж недоліки, що й для аналогів, наведених раніше. Завдання винаходу полягає у підвищенні надійності роботи тягового органу й конвеєра в цілому, збільшенні продуктивності й зниженні енергоємності конвеєра (див. табл.). Попоставлене завдання досягається тим, що у шахтному скребковому конвеєрі на риштачному поставі, боковини якого виконані у вигляді направляючих, з двох сторін розташовані два однолан UA (11) 85470 (13) (21) a200708110 (22) 17.07.2007 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) КОТЕНКО АН АТОЛІЙ ІВАНОВИЧ, UA, ЛЕУСЕНКО АН АТОЛІЙ ВАСИЛЬОВИЧ, UA, КОВАЛЬЧУК ОЛЕКСАНДР МИКОЛАЙОВИЧ, U A, МАРТИНЕНКО ПАВЛО ІГН АТОВИЧ, U A, ПОТАПОВ ІГОР ГРИГОРОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ХАРКІВСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД "СВІТЛО ШАХТАРЯ", U A (56) UA 200608443, 8 B65G 23/00, 11.02.2008 SU 443999, E21F 13/08, B65G 19/00, 15.12.1974 SU 459606, E21F 13/08, B65G 19/00, 01.04.1975 GB 1362974, B65G 19/28, 14.08.1974 SU 1820005 A1, 5 E21F 13/08, 07.06.1993 US 190221, 01.05.1877 Лаусенко А.В. та ін. Скребкові конвеєри. - М.: Надра, 1993. - С. 25-28. C2 2 (19) 1 3 85470 цюгових конвеєри, незалежних один від другого, розділені додатковими направляючими, розташованими на риштачному отаві уздовж його поздовжньої осі, причому направляюча на робочій ринві р}иштачного поставу має зак руглену вершину, тяговий орган, виконаний у вигляді двох замкнутих у вертикальній площині ланцюгів з скребками, розташованими уздовж поздовжньої осі поставу з двох сторін від додаткових направляючих, скребки закріплені на кожному ланцюзі таким чином, що вони не мають з’єднань один з одним. Приводні блоки тягового органу обладнані пристроями натягу для кожного ланцюга окремо. На кінцевій голівці розміщені два барабани на підшипниках кочення. На Фіг.1 зображений загальний вид заявленого конвеєра, на Фіг.2 - вид зверху; на Фіг.3 - розріз А.А. Шахтний скребковий конвеєр містить риштачний постав 1 з боковинами 2 у вигляді направляючих. На однієї стороні риштачного поставу 1 розташований одноланцюговий конвеєр з приводом 3 і ланцюгом 4. На іншій стороні риштачного поставу 1 розташований другий одноланцюговий конвеєр з приводом 5 і ланцюгом 6. Кінцева головка конвеєра 7 містить два незалежних барабани на підшипниках кочення. Тяговий орган конвеєра виконаний у вигляді двох незалежних круглокільцевих ланцюгів 4 і 6 зімкнути х у вертикальній площині, на яких закріплені скребки 8 і 9. Риштачний постав 1 розділений на дві половини направляючими 10 і 11, розташованими уздовж поздовжньої осі поставу. 4 Направляюча 10 на робочій ринві риштачного поставу 1 має закруглену вершину. Сутність цього винаходу полягає у наступному. При роботі приводних блоків 3 і 5 транспортується матеріал, що, переміщується по робочій ринві риштачного поставу 1 за допомогою скребків 8 і 9, укріплених на ланцюгах 4 і б, ліворуч і праворуч від направляючої 10. Закруглена вершина перещкоджає зависанню шматків породи над направляючою 10. Пристрої натягу ланцюгів 4 і 6 розташовані у приводних блоках 3 і 5. Кінцева головка 7 містить два барабани на підшипниках кочення, які мають незалежне обертання. Винахід дозволяє забезпечити стабільну роботу тягового органу, підви щити надійність і довговічність роботи ланцюгів і приводних блоків, збільшити продуктивність і зниження енергоємності конвеєра (див. таблицю), дасть можливість застосовува ти ланцюги більшого калібру без збільшення висоти риштачного поставу і збільшити ширину риштачного поставу, сполучити позитивні якості одноланцюгового і дволанцюгового конвеєрів. Аналоги: 1. Леусенко А.В., Висоцький Г.В., Эйдерман Б.А. - Скребкові конвеєри: Довідковий посібник. М.: «Надра», 1993. 2. Самойлюк Н.Д. -Підземну скребкові конвеєри. - Москва, 1970. 3. Леусенко А.В., Висоцький Г.В., Репетенко М.В. - Тягові органи забійних скребкових конвеєрів. - М., 1991. 4. Конвеєр СП250 ВАТ «ХгЧрЗ «Світло шахтаря» - прототип. Таблиця Порівняльна таблиця потужності приводу одно ланцюгового й дволанцюгового конвеєрів Перевищення потужності Кіл. ЛаШвидкість № Країна виготоДовжина Потужність Кіл. приприводу 2-х нцюгів у Продуктивність, тягового ланцюгових п/ влювач, фірма конвеєра, привода, водів, шт т/год тяговому ланцюга, конвеєрів над п і тип конвеєра органі м квт(л.с) м/сек 1 ланцюговим в ... раз Україна «Світ1 ло шахтаря» 1 1001 120 20 1 0,57 СКР-20А 20 ´ 2 =2 Росія Скопин20 2 ський машза2 90-140 100-150 20 2...3 0,8 вод СР-52 Росія Анжер3 ський машза1 140 120 25 і 0,55-0,81 32 вод КСА-1 = 13 , Україна «Світ25 4 2 120-140 80-60 32 1 0,52 ло шахтаря» СП-63/1 5 85470 6 Продовження таблиці 5 6 Україна «Світло шахтаря» й Анжерський машзаводС-53 Росія Скопинський машзавод СР52М 1 155:225 120 32 1 0,73-1,06 2 160 100: 150 20 3;4;5 0,96 Комп’ютерна в ерстка В. Клюкін Підписне 20 ´ 3 = 1 87 , 32 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
