Обладнання для динамічного сушіння

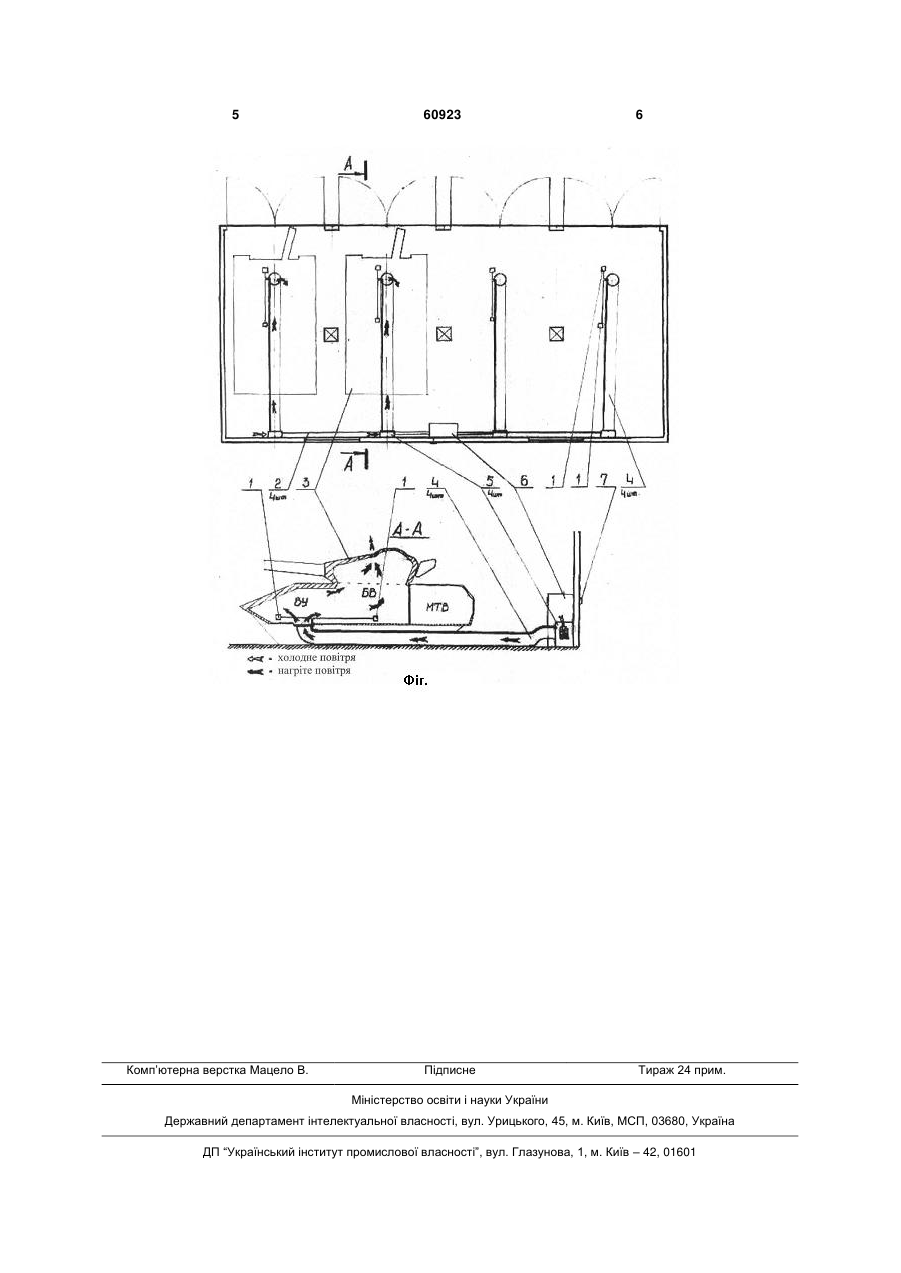

Обладнання для динамічного сушіння, що складається з тепловентиляторів, терморукавів, 3 рокліматом за показниками приладів; висока якість осушки навіть при частково розгерметизованому корпусі машини, що робить обладнання незамінним для використання на техніці короткочасного зберігання, та такій, що періодично використовується для занять з особовим складом без запуску двигуна, обладнання та окремих систем. На фіг. показано загальний вид комплекту, розміщеного стаціонарно у сховищі для зберігання танків та розрахованого на чотири машини, де: 1 датчики контролю вологості та температури, 2 кабелі живлення та управління, 3 - корпус машини, 4 - терморукави, 5 - тепловентилятори, 6 - блок живлення, управління та контролю, 7 - роз'єм для під'єднання зовнішнього приладу управління та контролю. Комплект динамічного сушіння містить у даному випадку: чотири тепловентилятора 5, які розміщуються стаціонарно позаду кожної з машин, що знаходяться на зберіганні, та здійснюють підігрів, осушку та подачу атмосферного повітря, через терморукави 4 відповідної довжини, під'єднані до одного з люків кожної з машин, всередину корпусу 3, а також забезпечують циркуляцію його в останньому, відповідно під'єднаних через кабель живлення та управління 2 до блоку живлення, управління та контролю 6, розміщеного всередині сховища, який, за допомогою під'єднаних до нього, через кабелі живлення та управління 2, датчиків контролю вологості та температури 1, розміщених відповідно у корпусі 3 кожної з машин, здійснює контроль за мікрокліматом у кожній з машин, індикацію отриманих від датчиків контролю вологості та температури 1 показників та управління подачею та підігрівом повітря шляхом зміни параметрів живлення кожного з під'єднаних до нього тепловентиляторів 5. Обладнання для динамічного сушіння працює так: Під час постановки танка на зберігання додатково знімаються аварійний люк у днищі корпусу 3 під сидінням механіка-водія, та один з призмових приладів спостереження навідника-оператора або командира. Тепловентилятор 5, за допомогою ка 60923 4 беля живлення та управління 2 під'єднується до одного з роз'ємів блоку живлення управління та контролю 6 та встановлюється позаду машини. Терморукав 4 під'єднується, з одного боку, до вихідного вікна тепловентилятора 5, а з другого - до проєму аварійного люка машини. Всередині корпусу 3 машини довільно розміщуються датчики контролю вологості та температури 1, які, через кабель живлення та управління 2 з'єднані з блоком живлення управління та контролю 6. Після ввімкнення блоку живлення, управління та контролю датчики вологості та температури 1 через кабель живлення та управління 2 передають отримані дані до блоку живлення, управління та контролю 6, де вони, в свою чергу, відображуються на приладах, що дозволяє здійснювати постійний контроль. У разі перевищення допустимих показників температури та вологості повітря усередині корпусу 3, блок живлення, управління та контролю 6 вмикає тепловентилятор 5, який, проганяючи атмосферне повітря через нагрівальну спіраль, здійснює його осушку та подачу всередину корпусу 3, через терморукав 4, чим забезпечується постійна циркуляція підігрітого сухого повітря в останньому. Після виходу показників мікроклімату до допустимої межі, що постійно контролюється датчиками вологості та температури 1, блок живлення, управління та контролю 6 спочатку вимикає нагрівальну спіраль тепловентилятора 5, а згодом, за потреби, вимикає електродвигун останнього. Після повторного виходу показників мікроклімату за межі норми цикл повторюється необхідну кількість разів, чим забезпечується постійне підтримання оптимального мікроклімату у корпусі 3 машини, що знаходиться на зберіганні. З метою згладжування перепадів вологості у корпусі 3 машини, доцільно застосовувати невелику навіску силікагеля, розміщеного усередині корпусу 3. Роз'єм для під'єднання зовнішнього приладу управління та контролю 7, який виводиться ззовні сховища, дозволяє без вскривання останнього здійснювати періодичний контроль та коригування процесу осушки. 5 Комп’ютерна верстка Мацело В. 60923 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
