Обладнання для сушіння термолабільної сировини

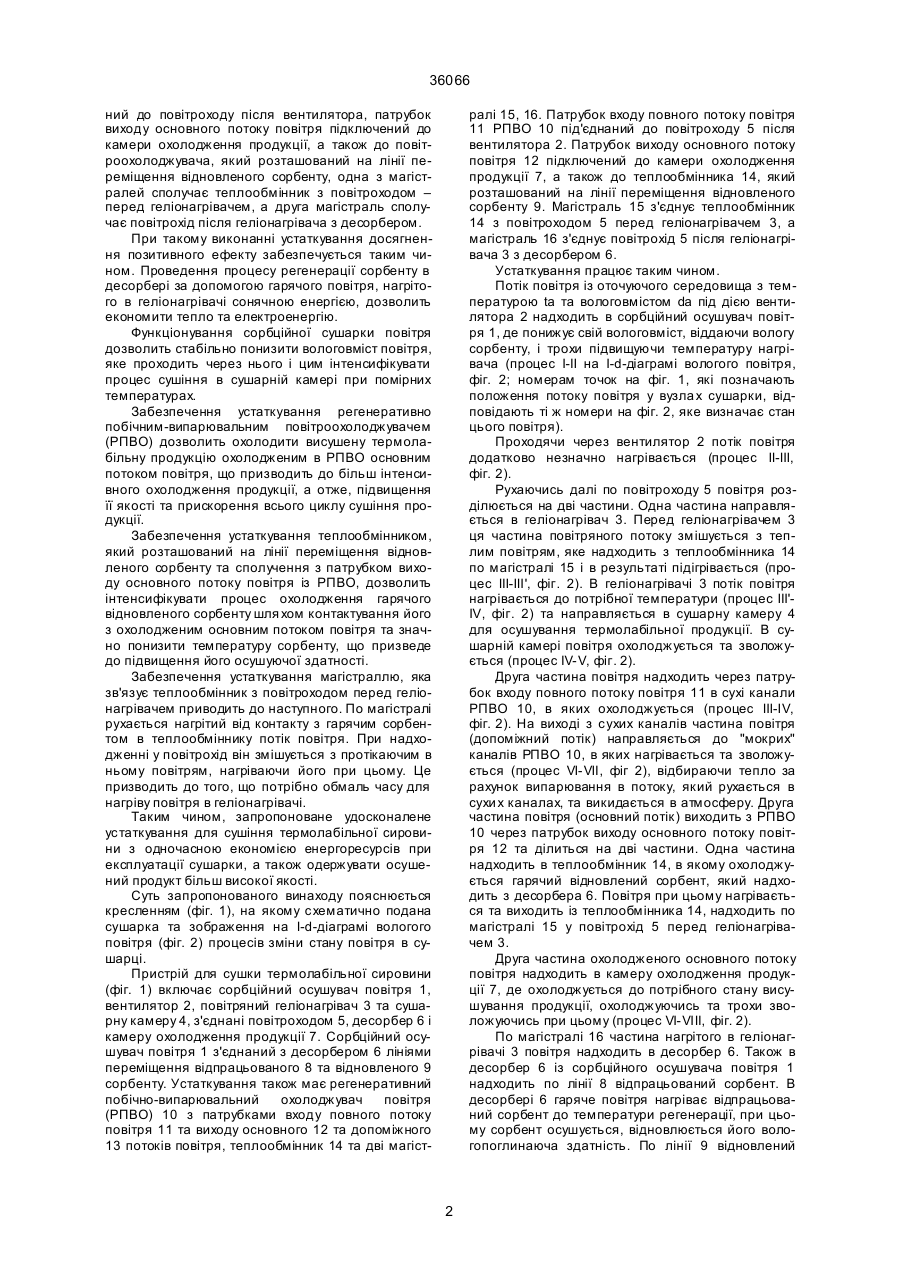

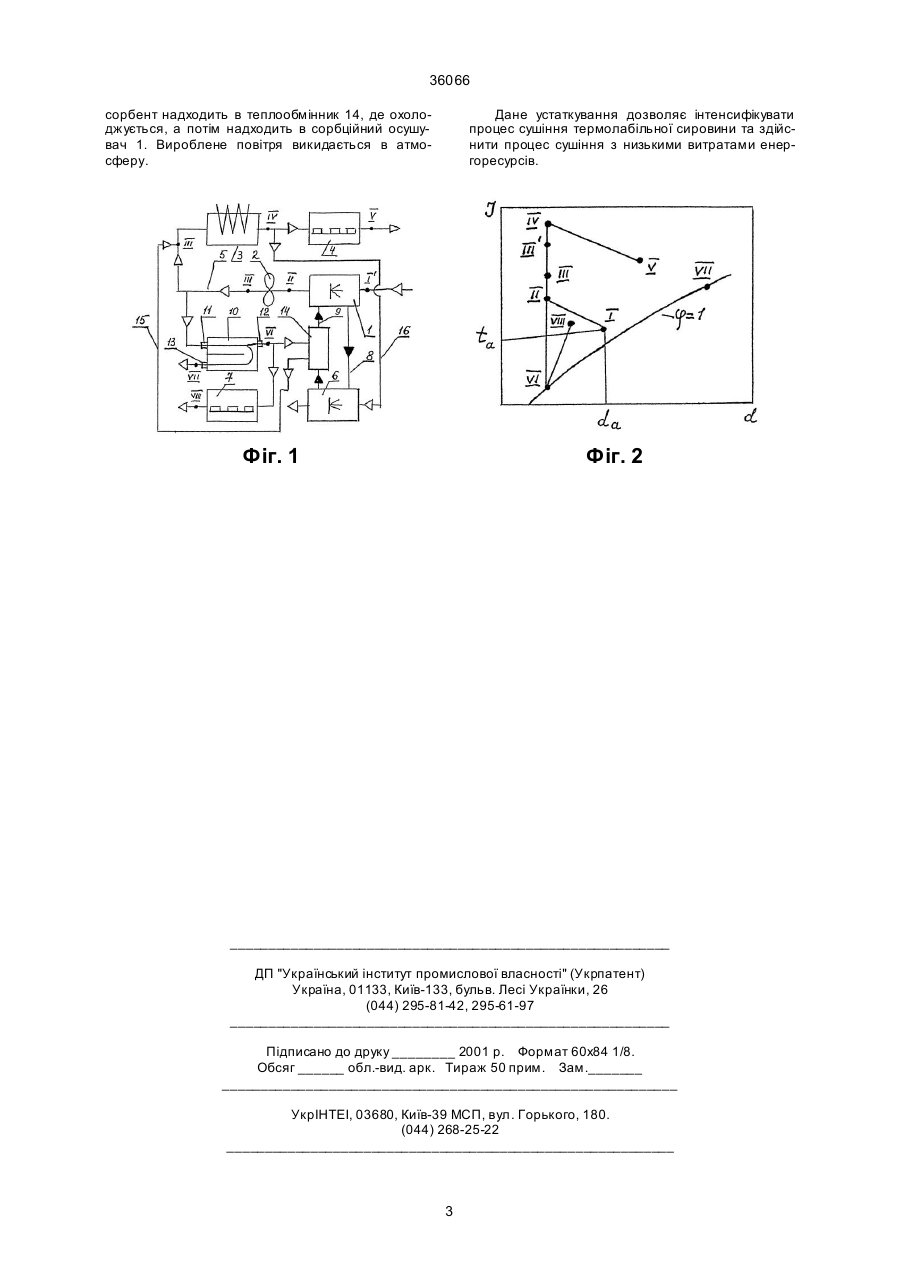

Обладнання для сушіння термолабільної сировини, яке включає сорбційний осушувач повітря, вентилятор, повітряний геліонагрівач та сушарну камеру, які з’єднані повітроходом, а також десорбер та камеру охолодження продукції, при цьому сорбційний осушувач повітря з’єднаний з десорбером лінією переміщення відпрацьованого та відно 36066 ний до повітроходу після вентилятора, патрубок виходу основного потоку повітря підключений до камери охолодження продукції, а також до повітроохолоджувача, який розташований на лінії переміщення відновленого сорбенту, одна з магістралей сполучає теплообмінник з повітроходом – перед геліонагрівачем, а друга магістраль сполучає повітрохід після геліонагрівача з десорбером. При такому виконанні устаткування досягнення позитивного ефекту забезпечується таким чином. Проведення процесу регенерації сорбенту в десорбері за допомогою гарячого повітря, нагрітого в геліонагрівачі сонячною енергією, дозволить економити тепло та електроенергію. Функціонування сорбційної сушарки повітря дозволить стабільно понизити вологовміст повітря, яке проходить через нього і цим інтенсифікувати процес сушіння в сушарній камері при помірних температурах. Забезпечення устаткування регенеративно побічним-випарювальним повітроохолоджувачем (РПВО) дозволить охолодити висушену термолабільну продукцію охолодженим в РПВО основним потоком повітря, що призводить до більш інтенсивного охолодження продукції, а отже, підвищення її якості та прискорення всього циклу сушіння продукції. Забезпечення устаткування теплообмінником, який розташований на лінії переміщення відновленого сорбенту та сполучення з патрубком виходу основного потоку повітря із РПВО, дозволить інтенсифікувати процес охолодження гарячого відновленого сорбенту шля хом контактування його з охолодженим основним потоком повітря та значно понизити температуру сорбенту, що призведе до підвищення його осушуючої здатності. Забезпечення устаткування магістраллю, яка зв'язує теплообмінник з повітроходом перед геліонагрівачем приводить до наступного. По магістралі рухається нагрітий від контакту з гарячим сорбентом в теплообміннику потік повітря. При надходженні у повітрохід він змішується з протікаючим в ньому повітрям, нагріваючи його при цьому. Це призводить до того, що потрібно обмаль часу для нагріву повітря в геліонагрівачі. Таким чином, запропоноване удосконалене устаткування для сушіння термолабільної сировини з одночасною економією енергоресурсів при експлуатації сушарки, а також одержувати осушений продукт більш високої якості. Суть запропонованого винаходу пояснюється кресленням (фіг. 1), на якому схематично подана сушарка та зображення на І-d-діаграмі вологого повітря (фіг. 2) процесів зміни стану повітря в сушарці. Пристрій для сушки термолабільної сировини (фіг. 1) включає сорбційний осушувач повітря 1, вентилятор 2, повітряний геліонагрівач 3 та сушарну камеру 4, з'єднані повітроходом 5, десорбер 6 і камеру охолодження продукції 7. Сорбційний осушувач повітря 1 з'єднаний з десорбером 6 лініями переміщення відпрацьованого 8 та відновленого 9 сорбенту. Устаткування також має регенеративний побічно-випарювальний охолоджувач повітря (РПВО) 10 з патрубками входу повного потоку повітря 11 та виходу основного 12 та допоміжного 13 потоків повітря, теплообмінник 14 та дві магіст ралі 15, 16. Патрубок входу повного потоку повітря 11 РПВО 10 під'єднаний до повітроходу 5 після вентилятора 2. Патрубок виходу основного потоку повітря 12 підключений до камери охолодження продукції 7, а також до теплообмінника 14, який розташований на лінії переміщення відновленого сорбенту 9. Магістраль 15 з'єднує теплообмінник 14 з повітроходом 5 перед геліонагрівачем 3, а магістраль 16 з'єднує повітрохід 5 після геліонагрівача 3 з десорбером 6. Устаткування працює таким чином. Потік повітря із оточуючого середовища з температурою tа та вологовмістом dа під дією вентилятора 2 надходить в сорбційний осушувач повітря 1, де понижує свій вологовміст, віддаючи вологу сорбенту, і трохи підвищуючи температуру нагрівача (процес І-ІІ на І-d-діаграмі вологого повітря, фіг. 2; номерам точок на фіг. 1, які позначають положення потоку повітря у вузла х сушарки, відповідають ті ж номери на фіг. 2, яке визначає стан цього повітря). Проходячи через вентилятор 2 потік повітря додатково незначно нагрівається (процес ІІ-ІІІ, фіг. 2). Рухаючись далі по повітроходу 5 повітря розділюється на дві частини. Одна частина направляється в геліонагрівач 3. Перед геліонагрівачем 3 ця частина повітряного потоку змішується з теплим повітрям, яке надходить з теплообмінника 14 по магістралі 15 і в результаті підігрівається (процес ІІІ-ІІІ', фіг. 2). В геліонагрівачі 3 потік повітря нагрівається до потрібної температури (процес ІІІ'IV, фіг. 2) та направляється в сушарну камеру 4 для осушування термолабільної продукції. В сушарній камері повітря охолоджується та зволожується (процес IV-V, фіг. 2). Друга частина повітря надходить через патрубок входу повного потоку повітря 11 в сухі канали РПВО 10, в яких охолоджується (процес III-IV, фіг. 2). На виході з сухих каналів частина повітря (допоміжний потік) направляється до ''мокрих'' каналів РПВО 10, в яких нагрівається та зволожується (процес VI-VII, фіг 2), відбираючи тепло за рахунок випарювання в потоку, який рухається в сухи х каналах, та викидається в атмосферу. Друга частина повітря (основний потік) виходить з РПВО 10 через патрубок виходу основного потоку повітря 12 та ділиться на дві частини. Одна частина надходить в теплообмінник 14, в якому охолоджується гарячий відновлений сорбент, який надходить з десорбера 6. Повітря при цьому нагрівається та виходить із теплообмінника 14, надходить по магістралі 15 у повітрохід 5 перед геліонагрівачем 3. Друга частина охолодженого основного потоку повітря надходить в камеру охолодження продукції 7, де охолоджується до потрібного стану висушування продукції, охолоджуючись та трохи зволожуючись при цьому (процес VI-VIII, фіг. 2). По магістралі 16 частина нагрітого в геліонагрівачі 3 повітря надходить в десорбер 6. Також в десорбер 6 із сорбційного осушувача повітря 1 надходить по лінії 8 відпрацьований сорбент. В десорбері 6 гаряче повітря нагріває відпрацьований сорбент до температури регенерації, при цьому сорбент осушується, відновлюється його вологопоглинаюча здатність. По лінії 9 відновлений 2 36066 сорбент надходить в теплообмінник 14, де охолоджується, а потім надходить в сорбційний осушувач 1. Вироблене повітря викидається в атмосферу. Дане устаткування дозволяє інтенсифікувати процес сушіння термолабільної сировини та здійснити процес сушіння з низькими витратами енергоресурсів. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
