Гідравлічний циліндр низького тиску

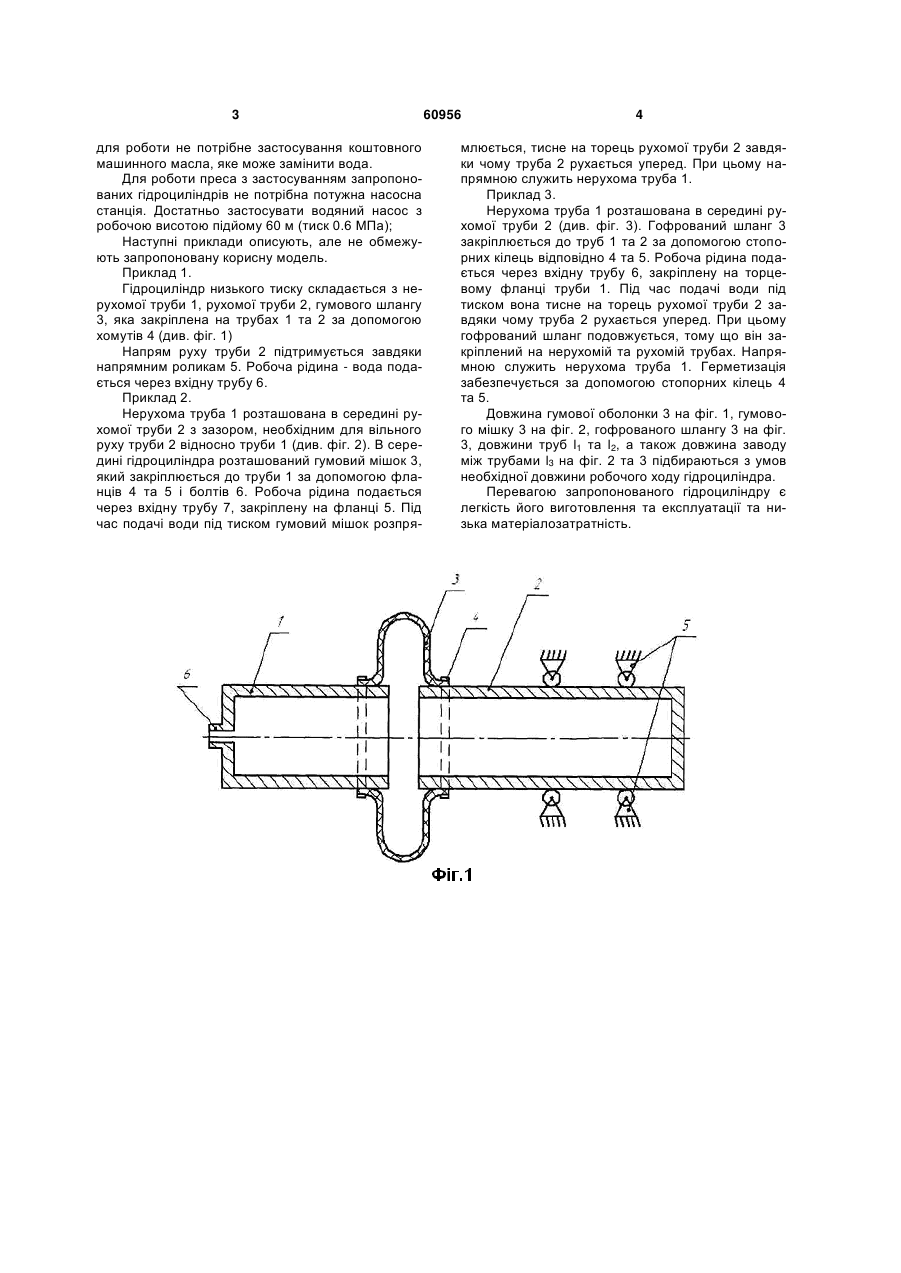

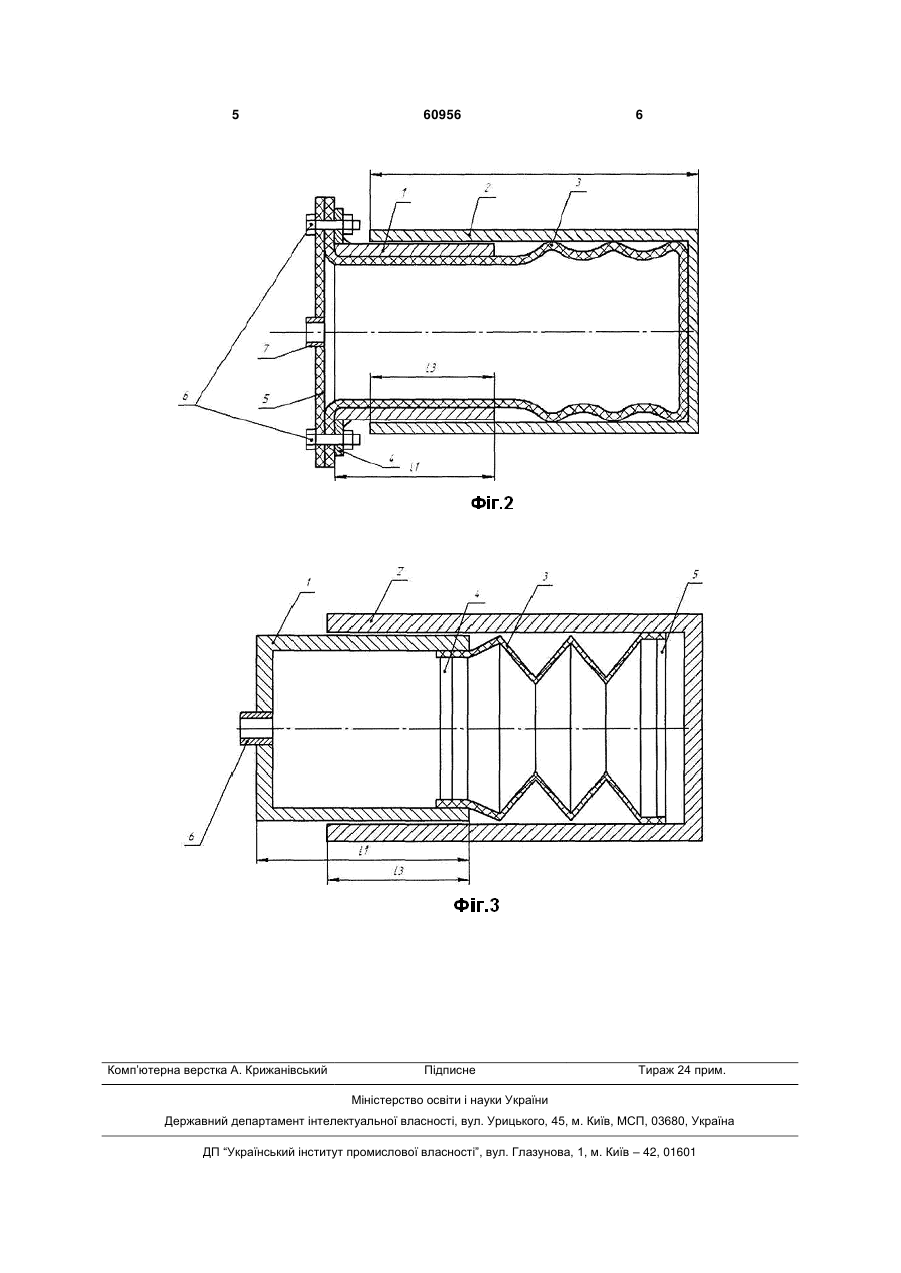

1. Гідроциліндр низького тиску, що складається з рухомої та нерухомої стальних труб та вхідної труби, який відрізняється тим, що рухома і нерухома труби між собою з'єднуються за допомогою гумової оболонки, яка встановлюється за допомогою кріплення. 2. Гідроциліндр за п. 1, який відрізняється тим, що гумова оболонка являє собою гумовий мішок. 3 для роботи не потрібне застосування коштовного машинного масла, яке може замінити вода. Для роботи преса з застосуванням запропонованих гідроциліндрів не потрібна потужна насосна станція. Достатньо застосувати водяний насос з робочою висотою підйому 60 м (тиск 0.6 МПа); Наступні приклади описують, але не обмежують запропоновану корисну модель. Приклад 1. Гідроциліндр низького тиску складається з нерухомої труби 1, рухомої труби 2, гумового шлангу 3, яка закріплена на трубах 1 та 2 за допомогою хомутів 4 (див. фіг. 1) Напрям руху труби 2 підтримується завдяки напрямним роликам 5. Робоча рідина - вода подається через вхідну трубу 6. Приклад 2. Нерухома труба 1 розташована в середині рухомої труби 2 з зазором, необхідним для вільного руху труби 2 відносно труби 1 (див. фіг. 2). В середині гідроциліндра розташований гумовий мішок 3, який закріплюється до труби 1 за допомогою фланців 4 та 5 і болтів 6. Робоча рідина подається через вхідну трубу 7, закріплену на фланці 5. Під час подачі води під тиском гумовий мішок розпря 60956 4 млюється, тисне на торець рухомої труби 2 завдяки чому труба 2 рухається уперед. При цьому напрямною служить нерухома труба 1. Приклад 3. Нерухома труба 1 розташована в середині рухомої труби 2 (див. фіг. 3). Гофрований шланг 3 закріплюється до труб 1 та 2 за допомогою стопорних кілець відповідно 4 та 5. Робоча рідина подається через вхідну трубу 6, закріплену на торцевому фланці труби 1. Під час подачі води під тиском вона тисне на торець рухомої труби 2 завдяки чому труба 2 рухається уперед. При цьому гофрований шланг подовжується, тому що він закріплений на нерухомій та рухомій трубах. Напрямною служить нерухома труба 1. Герметизація забезпечується за допомогою стопорних кілець 4 та 5. Довжина гумової оболонки 3 на фіг. 1, гумового мішку 3 на фіг. 2, гофрованого шлангу 3 на фіг. 3, довжини труб l1 та l2, а також довжина заводу між трубами l3 на фіг. 2 та 3 підбираються з умов необхідної довжини робочого ходу гідроциліндра. Перевагою запропонованого гідроциліндру є легкість його виготовлення та експлуатації та низька матеріалозатратність. 5 Комп’ютерна верстка А. Крижанівський 60956 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
