Малогабаритний комплектний розподільний пристрій зовнішньої установки серії крпз-10

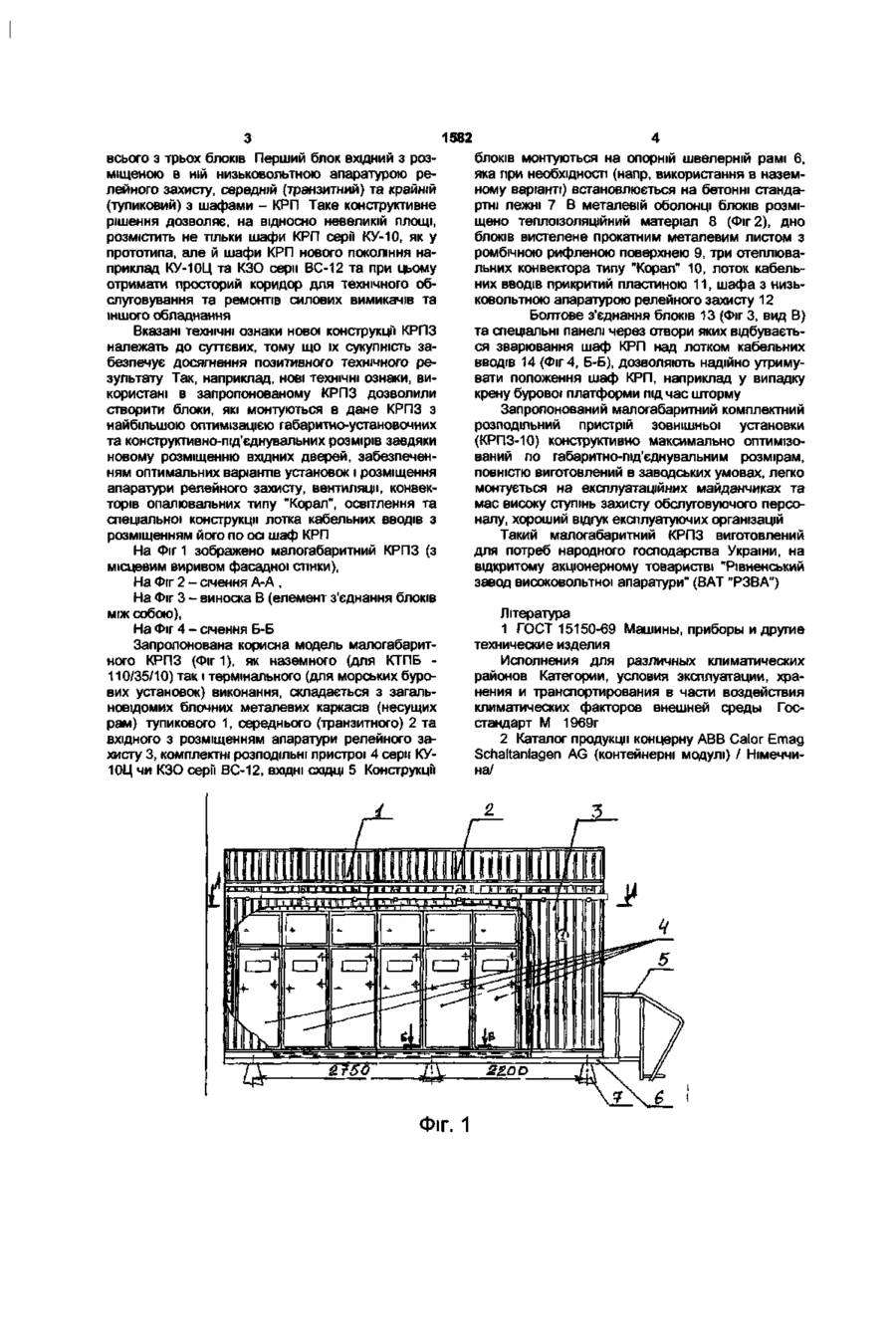

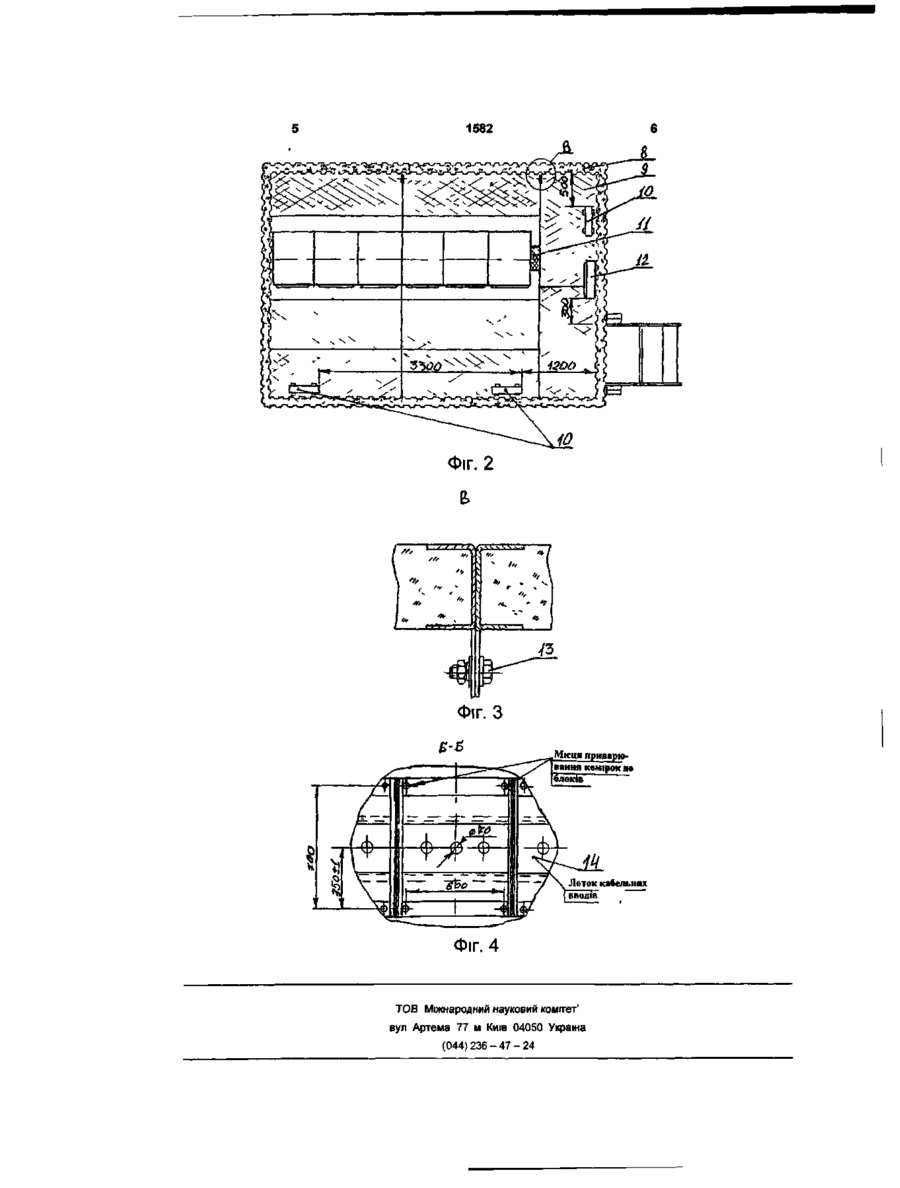

1 Малогабаритний комплектний розподільний пристрій зовнішньої установки, який містить окремі блоки, що виготовлені з металевих каркасів, в яких розміщені шафи комплектних розподільних пристроїв з панелями управління та іншим електротехнічним обладнанням, а також містить коридор обслуговування, який відрізняється тим, що вка зані блоки виконані так, що при з'єднанні між собою крайнього тупикового, середнього транзитного та вхідного виникає єдина конструкція з шафами комплектних розподільних пристроїв, освітленням, опаленням, вентиляцією та з шафою низьковольтної апаратури релейного захисту 2 Малогабаритний комплектний пристрій по п 2, який відрізняється тим, що під вказаними блоками розміщений лоток кабельного вводу, а вказані шафи комплектних розподільних пристроїв через отвори в панелях з'єднані з блоками, завдяки чому виникає можливість використовувати цей малогабаритний розподільний пристрій зовнішньої установки на терміналах морських нафтодобувних платформ Малогабаритний комплектний розподільний пристрій зовнішньої установки сери КРПЗ-10 належить до галузі високовольтного апаратобудування, зокрема до конструкцій комплектних розподільних пристроїв зовнішньої установки (КРПЗ), які призначені для прийому, передачі і розподілу трифазного змінного струму напругою 6 і ЮкВ частоти 50Гц з ізольованою , або заземленою через дугогасячий реактор нейтраллю Такі КРПЗ виготовляються в металевій оболонці з коридором обслуговування загального призначення і, як правило, поставляються в комплекті устаткування комплектних трансформаторних підстанцій блочних сери КТПБ(Р)-110/35/10, кліматичного виконання У1 за ГОСТ 15150-69 [1] ВІДОМІ КРПЗ складаються з конструкції, яка набирається з окремих блоків, та комплектуються шафами комплектних розподільних пристроїв (КРП) тільки серн КУ-10, низковольтною апаратурою релейного захисту та мають коридор обслуговування, напр (патент України №339, кл Н 02 В 13/00, 1999, Бюл №4) До зарубіжної конструкції таких КРПЗ слід віднести контейнерний модуль трансформаторної підстанції концерну ABB Calor Emag Schaltanlagen FG (Німеччина) [2] До основних недоліків таких КРПЗ слід віднес ти великі габарити, а ВІДПОВІДНО І масу, так, вага повнокомплектного КРПЗ досягає 20,2 тони ВІДПОВІДНО, виникають труднощі в проектній прив'язці таких КРПЗ, наприклад, на модульних терміналах морських бурових платформ В основу запропонованої корисної моделі поставлено задачу створення такого КРПЗ, який би мав менші габаритні розміри, комплектувався такою КІЛЬКІСТЮ шаф КРП, які відповідали серійним експлуатаційним схемам Спроектоване КРПЗ повинно мати освітлення, теплову ІЗОЛЯЦІЮ, вентиляцію, обігрів, кабельний ПІДВІД ПО ОСІ шаф під дном розподільних пристроїв та легкий монтаж ЛІНІЙНИХ шин шаф КРП За сукупністю ознак прототипом до запропонованої корисної моделі можна взяти конструкцію , вище згаданої корисної моделі (за патентом України №339) Прототип теж складається з окремих блоків з шафами КРП, але має значно більші габарити Кращі технічні результати в запропонованій корисній моделі, яка теж складається з окремих блоків з шафами КРП та іншою електротехнічною апаратурою і, яка має коридор для управління і обслуговування, досягнуті завдяки тому, що запропоноване малогабаритне КРПЗ складається CM 00 1582 всього з трьох блоків Перший блок вхідний з розміщеною в ній низьковольтною апаратурою релейного захисту, середній (транзитний) та крайній (тупиковий) з шафами - КРП Таке конструктивне рішення дозволяє, на відносно невеликій площі, розмістить не тільки шафи КРП серн КУ-10, як у прототипа, але й шафи КРП нового покоління наприклад КУ-10Ц та КЗО сери ВС-12 та при цьому отримати просторий коридор для технічного обслуговування та ремонтів силових вимикачів та іншого обладнання Вказані технічні ознаки нової конструкції КРПЗ належать до суттєвих, тому що їх сукупність забезпечує досягнення позитивного технічного результату Так, наприклад, нові технічні ознаки, використані в запропонованому КРПЗ дозволили створити блоки, які монтуються в дане КРПЗ з найбільшою оптимізацією габаритно-установочних та конструктивно-під'єднувальних розмірів завдяки новому розміщенню вхідних дверей, забезпеченням оптимальних варіантів установок і розміщення апаратури релейного захисту, вентиляції, конвекторів опалювальних типу "Корал", освітлення та спеціальної конструкції лотка кабельних вводів з розміщенням його по осі шаф КРП На Фіг 1 зображено малогабаритний КРПЗ (з місцевим виривом фасадної стінки), На Фіг 2 - січення А-А , На Фіг 3 - виноска В (елемент з'єднання блоків між собою), На Фіг 4 - січення Б-Б Запропонована корисна модель малогабаритного КРПЗ (Фіг 1), як наземного (для КТПБ 110/35/10) так і термінального (для морських бурових установок) виконання, складається з загальновідомих блочних металевих каркасів (несущих рам) тупикового 1, середнього (транзитного) 2 та вхідного з розміщенням апаратури релейного захисту 3, комплектні розподільні пристрої 4 сери КУ10Ц чи КЗО серн ВС-12, ВХІДНІ СХІДЦІ 5 Конструкції блоків монтуються на опорній швелерній рамі 6, яка при необхідності (напр, використання в наземному варіанті) встановлюється на бетонні стандартні лежні 7 В металевій оболонці блоків розміщено теплоізоляційний матеріал 8 (Фіг 2), дно блоків вистелене прокатним металевим листом з ромбічною рифленою поверхнею 9, три отеплювальних конвектора типу "Корал" 10, лоток кабельних вводів прикритий пластиною 11, шафа з низьковольтною апаратурою релейного захисту 12 Болтове з'єднання блоків 13 (Фіг 3, вид В) та спеціальні панелі через отвори яких відбувається зварювання шаф КРП над лотком кабельних вводів 14 (Фіг 4, Б-Б), дозволяють надійно утримувати положення шаф КРП, наприклад у випадку крену бурової платформи під час шторму Запропонований малогабаритний комплектний розподільний пристрій зовнішньої установки (КРПЗ-10) конструктивно максимально оптимізований по габаритно-під'єднувальним розмірам, повністю виготовлений в заводських умовах, легко монтується на експлуатаційних майданчиках та мас високу ступінь захисту обслуговуючого персоналу, хороший відгук експлуатуючих організацій Такий малогабаритний КРПЗ виготовлений для потреб народного господарства України, на відкритому акціонерному товаристві "Рівненський завод високовольтної апаратури" (ВАТ "РЗВА") Література 1 ГОСТ 15150-69 Машины, приборы и другие технические изделия Исполнения для различных климатических районов Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Госстандарт М 1969г 2 Каталог продукції концерну ABB Calor Emag Schaltanlagen AG (контейнерні модулі) / Німеччина/ >ІІІ ч h ч ч і ihii і и а і и Іь< Р м ї Гі* її и 8 І) ч Р Я 7 ТІ Г Т Т Фіг. 1 І І Ш ІД 1582 Фіг. 4 ТОВ Міжнародний науковий комітет' вул Артема 77 м Київ 04050 Україна (044)236-47-24
