Вузол з’єднання кромок конвеєрної стрічки (варіанти)

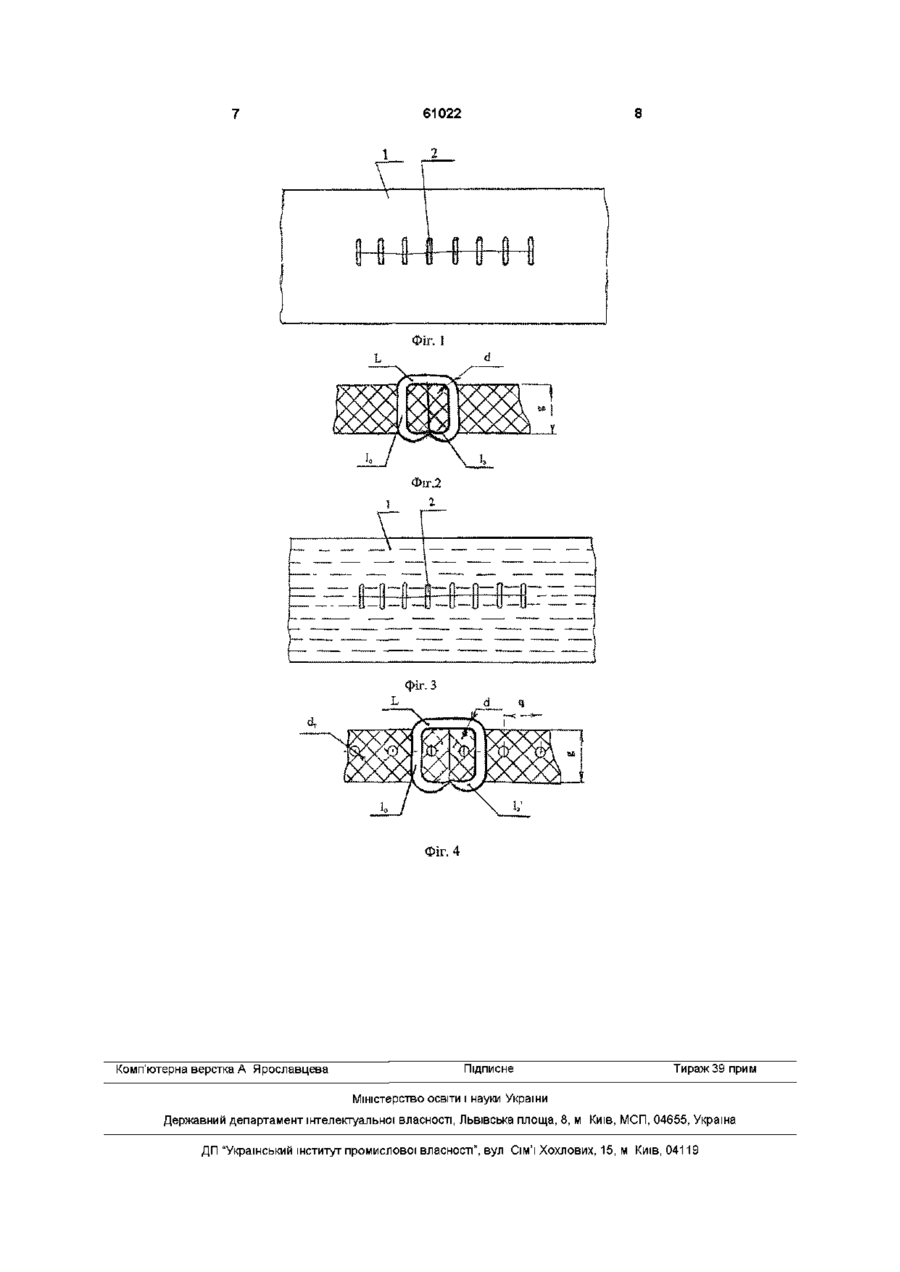

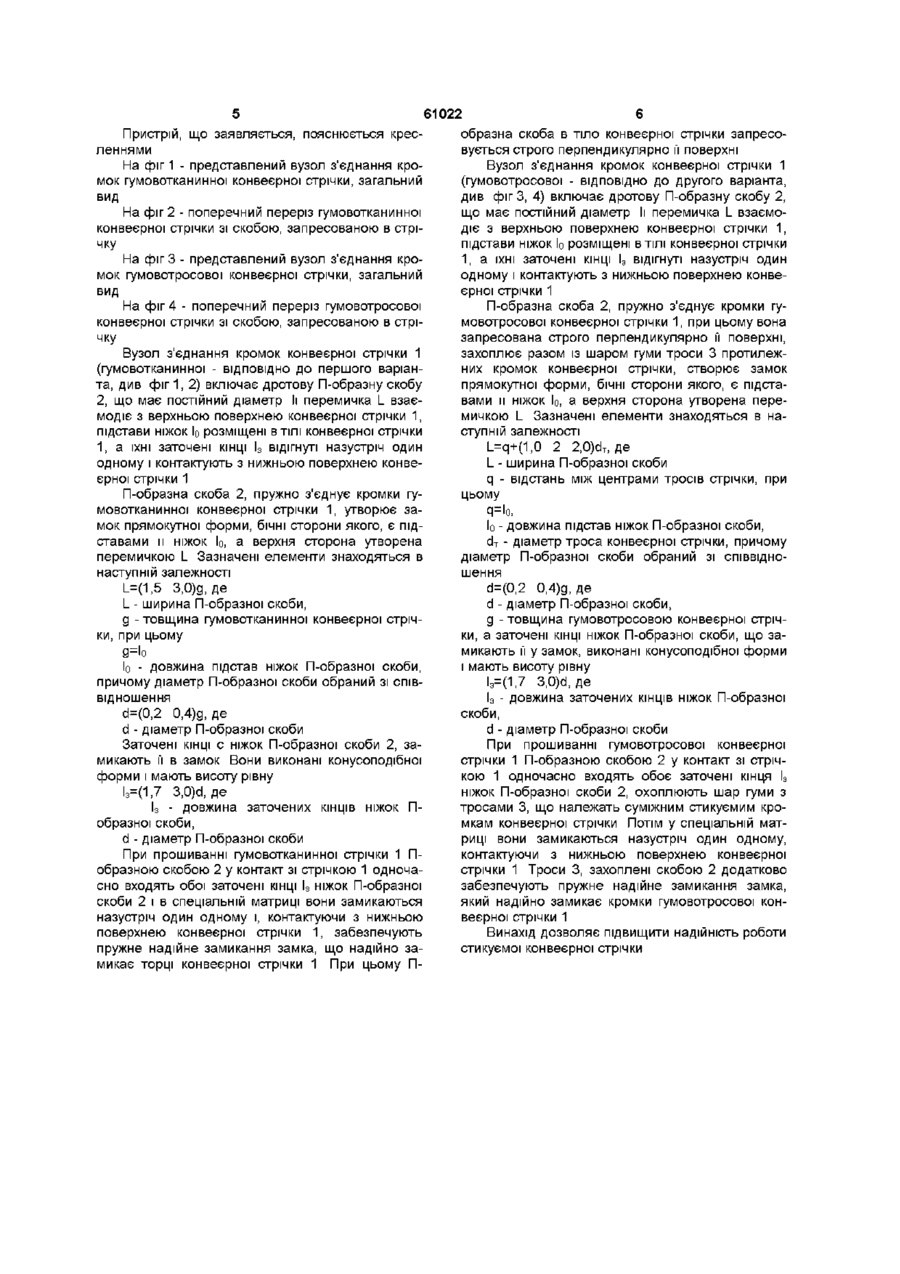

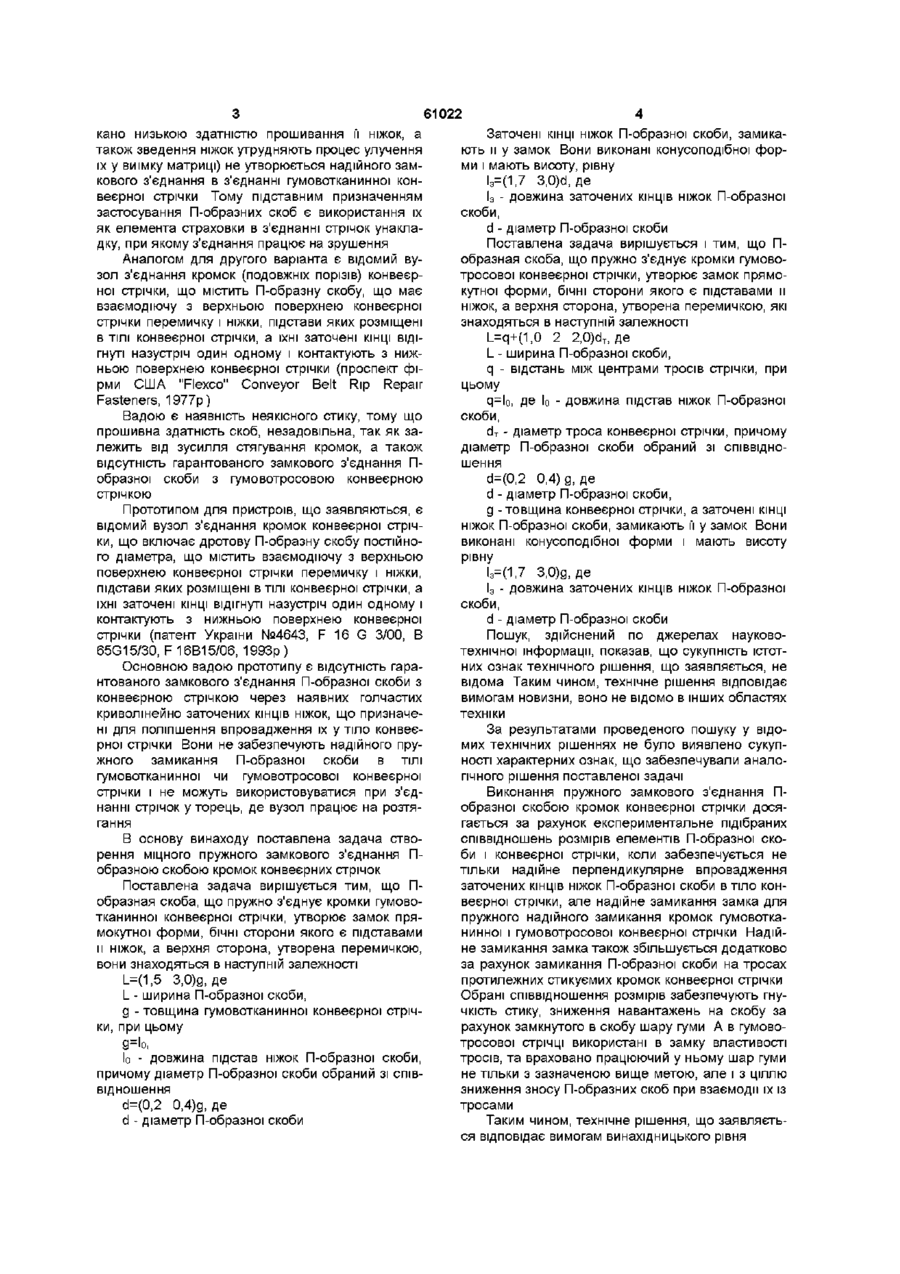

1 Вузол з'єднання кромок конвеєрної стрічки, що включає дротову П-подібну скобу постійного діаметра, що містить взаємодіючу з верхньою поверхнею конвеєрної стрічки перемичку і ніжки, основи яких розміщені в ТІЛІ конвеєрної стрічки, а їхні заточені КІНЦІ відігнуті назустріч один одному і контактують з нижньою поверхнею конвеєрної стрічки, який відрізняється тим, що П-подібна скоба, що пружно з'єднує кромки гумотканинної конвеєрної стрічки, утворює замок прямокутної форми, бічні сторони якого є основами и ніжок, а верхня сторона, утворена перемичкою, які знаходяться в наступній залежності L = (1,5-3,0) д, де L - ширина П-подібної скоби, g - товщина гумотканинної конвеєрної стрічки, при цьому g = іо, Іо - довжина основ ніжок П-подібної скоби, причому діаметр П-подібної скоби вибраний зі співвідношення d = (0,2-0,4) g, де d - діаметр П-подібної скоби, а заточені КІНЦІ НІЖОК П-подібної скоби, що замикають її у замок, виконані конусоподібної форми і мають висоту, що дорівнює І3= (1,7-3,0) d, де І3 - довжина заточених КІНЦІВ НІЖОК П-подібної скоби, Винахід відноситься до конвеєрного транспорту, призначено для ремонту порізів гумовотканинних і подовжніх порізів гумовотросових конвеєрних стрічок Відомий вузол з'єднання кромок гумовотканинної конвеєрної стрічки, що включає дротову Побразну скобу постійного діаметра, що містить взаємодіючу з верхньою поверхнею конвеєрної d - діаметр П-подібної скоби 2 Вузол з'єднання кромок конвеєрної стрічки, що включає дротову П-подібну скобу постійного діаметра, що містить взаємодіючу з верхньою поверхнею конвеєрної стрічки перемичку і ніжки, основи яких розміщені в ТІЛІ конвеєрної стрічки, а їхні заточені КІНЦІ відігнуті назустріч один одному і контактують з нижньою поверхнею конвеєрної стрічки, який відрізняється тим, що П-подібна скоба, що пружно з'єднує кромки гумотросової конвеєрної стрічки, утворює замок прямокутної форми, бічні сторони якого є основами и ніжок, а верхня сторона, утворена перемичкою, які знаходяться в наступній залежності L = q + (1,0-2,0)dT, де L - ширина П-подібної скоби, q - відстань між центрами тросів стрічки, при цьому q = іо, Іо - довжина основ ніжок П-подібної скоби, d T - діаметр троса конвеєрної стрічки, причому діаметр П-подібної скоби вибраний зі співвідношення d = (0,2-0,4) g, де d - діаметр П-подібної скоби, g - товщина гумотросової конвеєрної стрічки, а заточені КІНЦІ ніжок П-подібної скоби, що замикають її у замок, виконані конусоподібної форми і мають висоту, що дорівнює І 3 =(1,7 3,0) d, де І3 - довжина заточених КІНЦІВ НІЖОК П-подібної скоби, d - діаметр П-подібної скоби стрічки перемичку і ніжки, підстави яких розміщені в ТІЛІ гумовотканинної конвеєрної стрічки, а їхні заточені КІНЦІ відігнуті назустріч один одному і контактують з нижньою поверхнею конвеєрної стрічки (а с СРСР №330982, В 29D 29/06, 1967р - аналог для першого варіанта) Через неякісне з'єднання П-образної скоби з гумовотканинною конвеєрною стрічкою (це викли о (О 61022 кано низькою здатністю прошивання її ніжок, а також зведення ніжок утрудняють процес улучення їх у виїмку матриці) не утворюється надійного замкового з'єднання в з'єднанні гумовотканинної конвеєрної стрічки Тому підставним призначенням застосування П-образних скоб є використання їх як елемента страховки в з'єднанні стрічок унакладку, при якому з'єднання працює на зрушення Аналогом для другого варіанта є відомий вузол з'єднання кромок (подовжніх порізів) конвеєрної стрічки, що містить П-образну скобу, що має взаємодіючу з верхньою поверхнею конвеєрної стрічки перемичку і ніжки, підстави яких розміщені в ТІЛІ конвеєрної стрічки, а їхні заточені КІНЦІ відігнуті назустріч один одному і контактують з нижньою поверхнею конвеєрної стрічки (проспект фірми США "Flexco" Conveyor Belt Rip Repair Fasteners, 1977p) Вадою є наявність неякісного стику, тому що прошивна здатність скоб, незадовільна, так як залежить від зусилля стягування кромок, а також відсутність гарантованого замкового з'єднання Побразної скоби з гумовотросовою конвеєрною стрічкою Прототипом для пристроїв, що заявляються, є відомий вузол з'єднання кромок конвеєрної стрічки, що включає дротову П-образну скобу постійного діаметра, що містить взаємодіючу з верхньою поверхнею конвеєрної стрічки перемичку і ніжки, підстави яких розміщені в ТІЛІ конвеєрної стрічки, а їхні заточені КІНЦІ відігнуті назустріч один одному і контактують з нижньою поверхнею конвеєрної стрічки (патент України №4643, F 16 G 3/00, В 65G15/30, F16B15/06, 1993р) Основною вадою прототипу є відсутність гарантованого замкового з'єднання П-образної скоби з конвеєрною стрічкою через наявних голчастих криволінейно заточених КІНЦІВ НІЖОК, ЩО призначені для поліпшення впровадження їх у тіло конвеєрної стрічки Вони не забезпечують надійного пружного замикання П-образної скоби в ТІЛІ гумовотканинної чи гумовотросової конвеєрної стрічки і не можуть використовуватися при з'єднанні стрічок у торець, де вузол працює на розтягання В основу винаходу поставлена задача створення міцного пружного замкового з'єднання Побразною скобою кромок конвеєрних стрічок Поставлена задача вирішується тим, що Побразная скоба, що пружно з'єднує кромки гумовотканинної конвеєрної стрічки, утворює замок прямокутної форми, бічні сторони якого є підставами и ніжок, а верхня сторона, утворена перемичкою, вони знаходяться в наступній залежності L=(1,5 3,0)g, де L - ширина П-образної скоби, g - товщина гумовотканинної конвеєрної стрічки, при цьому g=lo, Іо - довжина підстав ніжок П-образної скоби, причому діаметр П-образної скоби обраний зі співвідношення d=(0,2 0,4)g, де d - діаметр П-образної скоби Заточені КІНЦІ ніжок П-образної скоби, замикають и у замок Вони виконані конусоподібної форми і мають висоту, рівну І3=(1,7 3,0)d, де І3 - довжина заточених КІНЦІВ НІЖОК П-образної скоби, d - діаметр П-образної скоби Поставлена задача вирішується і тим, що Побразная скоба, що пружно з'єднує кромки гумовотросової конвеєрної стрічки, утворює замок прямокутної форми, бічні сторони якого є підставами и ніжок, а верхня сторона, утворена перемичкою, які знаходяться в наступній залежності L=q+(1,0 2 2,0)dT, де L - ширина П-образної скоби, q - відстань між центрами тросів стрічки, при цьому q=lo, де Іо - довжина підстав ніжок П-образної скоби, d T - діаметр троса конвеєрної стрічки, причому діаметр П-образної скоби обраний зі співвідношення d=(0,2 0,4) g, де d - діаметр П-образної скоби, g - товщина конвеєрної стрічки, а заточені КІНЦІ НІЖОК П-образної скоби, замикають її у замок Вони виконані конусоподібної форми і мають висоту рівну І3=(1,7 3,0)д, де І3 - довжина заточених КІНЦІВ НІЖОК П-образної скоби, d - діаметр П-образної скоби Пошук, здійснений по джерелах науковотехнічної інформації, показав, що сукупність істотних ознак технічного рішення, що заявляється, не відома Таким чином, технічне рішення відповідає вимогам новизни, воно не відомо в інших областях техніки За результатами проведеного пошуку у відомих технічних рішеннях не було виявлено сукупності характерних ознак, що забезпечували аналогічного рішення поставленої задачі Виконання пружного замкового з'єднання Побразної скобою кромок конвеєрної стрічки досягається за рахунок експериментальне підібраних співвідношень розмірів елементів П-образної скоби і конвеєрної стрічки, коли забезпечується не тільки надійне перпендикулярне впровадження заточених КІНЦІВ ніжок П-образної скоби в тіло конвеєрної стрічки, але надійне замикання замка для пружного надійного замикання кромок гумовотканинної і гумовотросової конвеєрної стрічки Надійне замикання замка також збільшується додатково за рахунок замикання П-образної скоби на тросах протилежних стикуємих кромок конвеєрної стрічки Обрані співвідношення розмірів забезпечують гнучкість стику, зниження навантажень на скобу за рахунок замкнутого в скобу шару гуми А в гумовотросової стрічці використані в замку властивості тросів, та враховано працюючий у ньому шар гуми не тільки з зазначеною вище метою, але і з ціллю зниження зносу П-образних скоб при взаємодії їх із тросами Таким чином, технічне рішення, що заявляється відповідає вимогам винахідницького рівня 61022 Пристрій, що заявляється, пояснюється кресленнями На фіг 1 - представлений вузол з'єднання кромок гумовотканинної конвеєрної стрічки, загальний вид На фіг 2 - поперечний переріз гумовотканинної конвеєрної стрічки зі скобою, запресованою в стрічку На фіг 3 - представлений вузол з'єднання кромок гумовотросової конвеєрної стрічки, загальний вид На фіг 4 - поперечний переріз гумовотросової конвеєрної стрічки зі скобою, запресованою в стрічку Вузол з'єднання кромок конвеєрної стрічки 1 (гумовотканинної - ВІДПОВІДНО ДО першого варіанта, див фіг 1, 2) включає дротову П-образну скобу 2, що має постійний діаметр її перемичка L взаємодіє з верхньою поверхнею конвеєрної стрічки 1, підстави ніжок Іо розміщені в ТІЛІ конвеєрної стрічки 1, а їхні заточені КІНЦІ І 3 відігнуті назустріч один одному і контактують з нижньою поверхнею конвеєрної стрічки 1 П-образна скоба 2, пружно з'єднує кромки гумовотканинної конвеєрної стрічки 1, утворює замок прямокутної форми, бічні сторони якого, є підставами и ніжок Іо, а верхня сторона утворена перемичкою L Зазначені елементи знаходяться в наступній залежності L=(1,5 3,0)g, де L - ширина П-образної скоби, g - товщина гумовотканинної конвеєрної стрічки, при цьому g=lo Іо - довжина підстав ніжок П-образної скоби, причому діаметр П-образної скоби обраний зі співвідношення d=(0,2 0,4)g, де d - діаметр П-образної скоби Заточені КІНЦІ с ніжок П-образної скоби 2, замикають її в замок Вони виконані конусоподібної форми і мають висоту рівну І 3 =(1,7 3,0)d, де І3 - довжина заточених КІНЦІВ НІЖОК П образної скоби, d - діаметр П-образної скоби При прошиванні гумовотканинної стрічки 1 Побразною скобою 2 у контакт зі стрічкою 1 одночасно входять обої заточені КІНЦІ І 3 НІЖОК П-образної скоби 2 і в спеціальній матриці вони замикаються назустріч один одному і, контактуючи з нижньою поверхнею конвеєрної стрічки 1, забезпечують пружне надійне замикання замка, що надійно замикає торці конвеєрної стрічки 1 При цьому П образна скоба в тіло конвеєрної стрічки запресовується строго перпендикулярно її поверхні Вузол з'єднання кромок конвеєрної стрічки 1 (гумовотросової - ВІДПОВІДНО до другого варіанта, див фіг 3, 4) включає дротову П-образну скобу 2, що має постійний діаметр її перемичка L взаємодіє з верхньою поверхнею конвеєрної стрічки 1, підстави ніжок Іо розміщені в ТІЛІ конвеєрної стрічки 1, а їхні заточені КІНЦІ І 3 відігнуті назустріч один одному і контактують з нижньою поверхнею конвеєрної стрічки 1 П-образна скоба 2, пружно з'єднує кромки гумовотросової конвеєрної стрічки 1, при цьому вона запресована строго перпендикулярно її поверхні, захоплює разом із шаром гуми троси 3 протилежних кромок конвеєрної стрічки, створює замок прямокутної форми, бічні сторони якого, є підставами и ніжок Іо, а верхня сторона утворена перемичкою L Зазначені елементи знаходяться в наступній залежності L=q+(1,0 2 2,0)d T , де L - ширина П-образної скоби q - відстань між центрами тросів стрічки, при цьому q=lo, Іо - довжина підстав ніжок П-образної скоби, d T - діаметр троса конвеєрної стрічки, причому діаметр П-образної скоби обраний зі співвідношення d=(0,2 0,4)g, де d - діаметр П-образної скоби, g - товщина гумовотросовою конвеєрної стрічки, а заточені КІНЦІ НІЖОК П-образної скоби, що замикають її у замок, виконані конусоподібної форми і мають висоту рівну І 3 =(1,7 3,0)d, де І3 - довжина заточених КІНЦІВ НІЖОК П-образної скоби, d - діаметр П-образної скоби При прошиванні гумовотросової конвеєрної стрічки 1 П-образною скобою 2 у контакт зі стрічкою 1 одночасно входять обоє заточені кінця І3 ніжок П-образної скоби 2, охоплюють шар гуми з тросами 3, що належать суміжним стикуємим кромкам конвеєрної стрічки Потім у спеціальній матриці вони замикаються назустріч один одному, контактуючи з нижньою поверхнею конвеєрної стрічки 1 Троси 3, захоплені скобою 2 додатково забезпечують пружне надійне замикання замка, який надійно замикає кромки гумовотросової конвеєрної стрічки 1 Винахід дозволяє підвищити надійність роботи стикуємої конвеєрної стрічки фіг. З d ч Фіг. 4 Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
