Пристрій для перетворення енергії хвиль водної поверхні

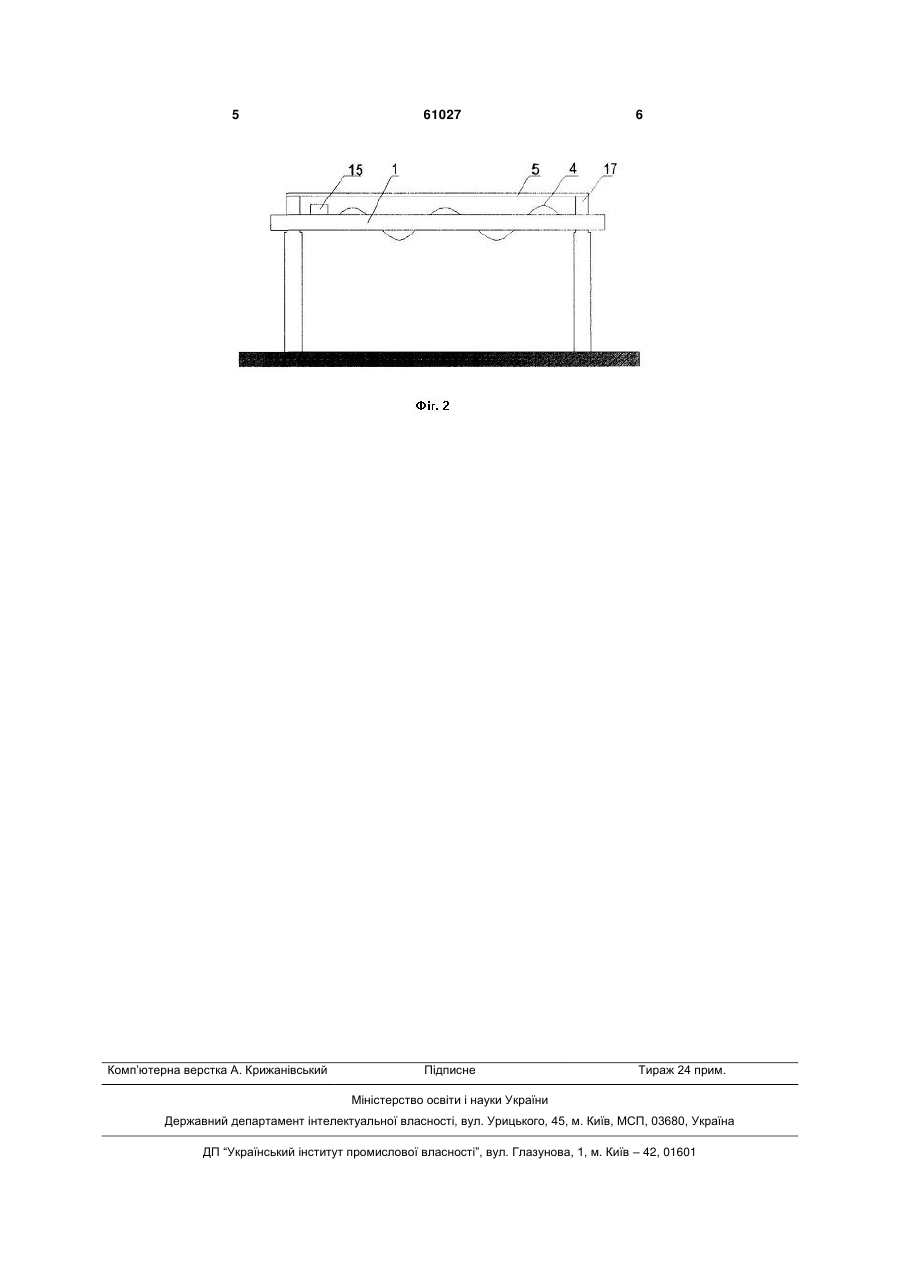

Пристрій для перетворення енергії хвиль водної поверхні, який містить платформу, робочий орган у вигляді спірального плаваючого ротора, що складається з гнучкого поздовжнього тіла, розташованого в пазах кількох напрямних, кожна з 3 момент тільки в одному напрямку, і дозволяє гнучкому подовжньому тілу приймати форму спірального ротора з кроком спіралі, рівним довжині хвилі, що набігає, згідно з пропозицією він знаходиться на платформі, що стоїть на двох опорах з можливістю повороту по обмежувальних кутах, забезпечений механізмом регулювання кутів, що містить датчики і систему повороту з електроприводом, гальмом, сполученим з платформою за допомогою тяги. Очевидно, що  (кут зустрічі енергопоглинаючого елемента з напрямком поширення хвилі) буде оптимальним, коли досягне 90°, енергетична ефективність при цьому буде досягати максимальних значень. При зміні напрямку хвилі  змінюється, енергетична ефективність пристрою-найближчого аналогу буде знижуватися, оскільки є пропорційна залежність між механічною потужністю, моментом, що крутить, і кутом платформи, тобто Р     . Пристрій для перетворення енергії хвиль водної поверхні в механічну енергію обертання загального вала і, далі, в електричну енергію, в якому застосовано механізм зміни положення платформи в залежності від поточного напрямку хвилі, забезпечує максимальний відбір енергії хвилі при зміні напрямку хвиль в широких межах, за рахунок чого підвищується енергетична ефективність пристрою. Це досягається тим, що робочий орган пристрою, встановлений на платформі, за допомогою механізму зміни положення платформи підтримують кут  =90°±1%, що забезпечує напрямок максимуму механічної енергії хвилі на енергопоглинаючі елементи і, відповідно, максимальний момент на валу при зміні напрямку хвиль в широких межах. На рисунку (фіг. 1), вид зверху, представлений пристрій для перетворення енергії хвиль водної поверхні, принципова схема механізму зміни кута повороту платформи, а на фіг. 2 - головний вид пристрою. Пристрій містить платформу 1, один з 61027 4 валів системи енергопоглинаючого елемента 2, робочі органи у вигляді гнучкого поздовжнього тіла 3, 4, тягу 5, яка одним кінцем сполучена через підшипник з опорою, закріпленою на платформі 1, а іншим кінцем з'єднана з тягою 6, яка зафіксована на валу електромотора 7. Виріз 8 служить для орієнтування повороту платформи 1. Електромотор 7 з'єднаний з датчиком напрямку набігання хвилі 9 і датчиком положення платформи 10 через суматор 11, блок порівняння 12 і підсилювач 13. 14 і 15 камери для силових агрегатов. 16 - другий вал енергопоглинаючого елемента, встановлений паралельно першому (позиція 2). 17 - фіксована вісь платформи. Працює пристрій для перетворення енергії хвиль водної поверхні наступним чином. Платформа 1 виконана у вигляді пластини, встановленої на двох опорах, які закріплені на дні моря. Під впливом хвилі, що набігає при зустрічі з робочими органами 3, 4, останні набувають форми гвинтової спіралі довжиною L. Крутний момент, який виникає від впливу хвилі, що набігає передається через механічні елементи на валах синхронних генераторів, розміщених в камерах 14, 15. При цьому датчик напрямку 9 постійно вимірює напрям хвилі, що набігає. Якщо напрям змінюється, то нове отримане значення буде порівнюватися із значенням від датчика положення 10. За допомогою блоків суматора 11, порівняння 12 і підсилювача 13 йде сигнал в систему зміни положення платформи і включається електромотор 7. За допомогою тяги 5, яка повертає під впливом електромотора 7 та вирізу 8, платформа повертається навколо осі 17. Процес продовжується до тих пір, поки кут між платформою і напрямком хвилі, що набігає, стане рівним 90°. Таким чином, енергетична ефективність пристрою, що заявляється, у порівнянні з найближчим аналогом може бути збільшена від п'яти до двадцяти відсотків. 5 Комп’ютерна верстка А. Крижанівський 61027 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
