Пристрій для перетворення енергії хвиль водяної поверхні

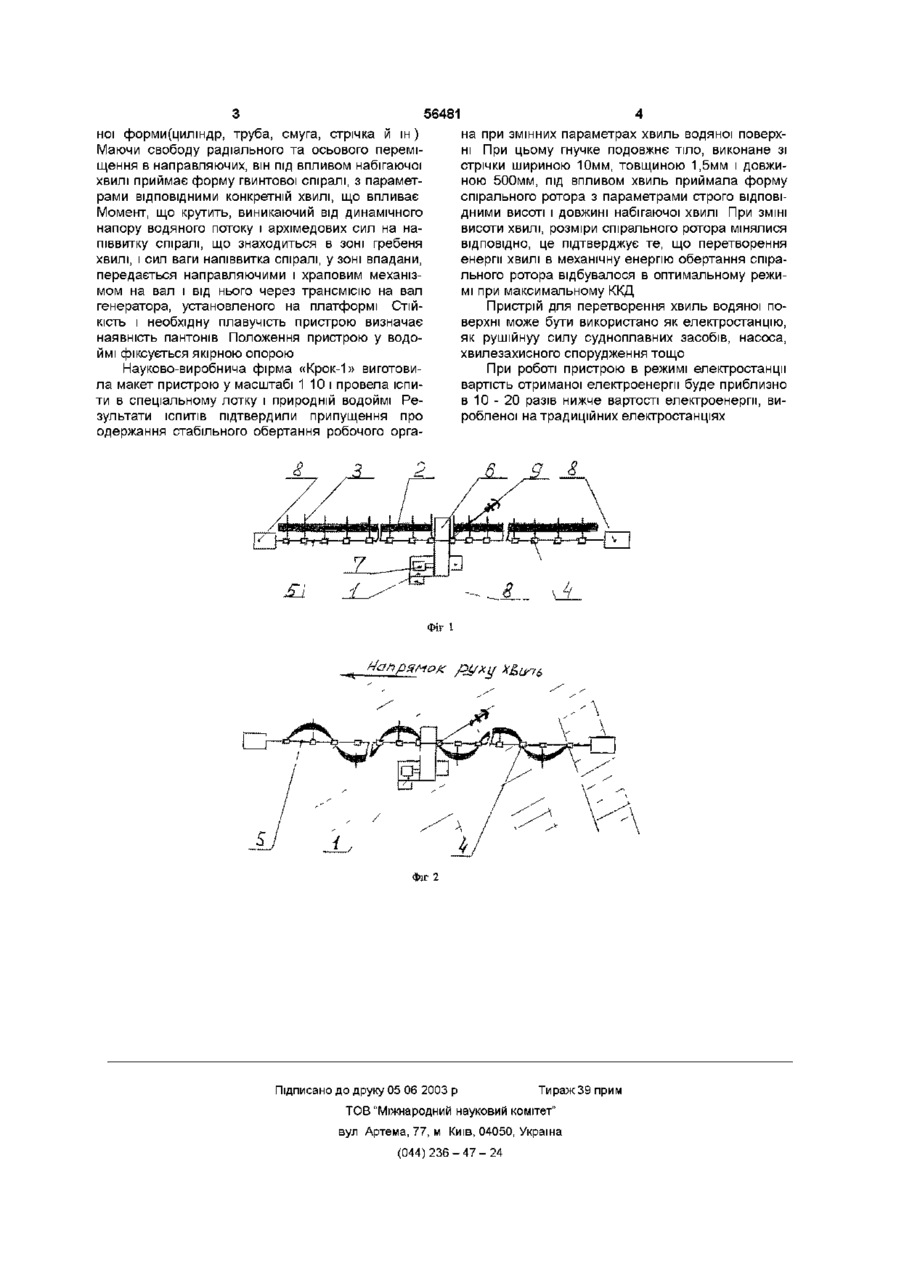

1 Пристрій для перетворення енергії хвиль водяної поверхні, що містить робочий орган у вигляді спірального плаваючого ротора, який відрізняється тим, що з метою підвищення К К Д перетворення енергії в широкому діапазоні параметрів хвиль, робочий орган виконаний у вигляді гнучкого подовжнього тіла, вільно розташованого в пазах декількох напрямних, кожна з яких має можливість обертання навколо розташованого на плаваючій платформі загального вала, передаючи осьовий момент, що крутить, на вал тільки в од ному напрямку, і дозволяє гнучкому подовжньому тілу приймати форму спірального ротора з параметрами, що відповідають розмірам впливаючих хвиль 2 Конструкція пристрою за п 1, яка відрізняється тим, що гнучке подовжнє тіло може бути виконано будь-якої відомої форми (циліндр, труба, смуга, стрічка й інш) 3 Конструкція пристрою за пп 1, 2, яка відрізняється тим, що пристрій має два і більше робочих органів 4 Конструкція пристрою за пп 1, 2, 3, яка відрізняється тим, що платформою пристрою служить один з відомих судноплавних засобів і енергія хвилі перетвориться в енергію його руху Передбачуваний винахід відноситься до галузі гідроенергетики і може бути використаний для перетворення енергії хвиль водяної поверхні в електричну ВІДОМІ різні пристрої для перетворення енергії морських хвиль, описані в книзі Девіда Росса «Енергія хвиль» Л Гидрометеоиздат, 1982 Однак для одержання значної КІЛЬКОСТІ електроенергії, що має практичний інтерес, більшість з них мають ІСТОТНІ недоліки Пристрій типу «плот Коккереля»(Англія) -вимагають наявність складного перетворюючого механізму і мають низький ККД, типу «качка Солтера»(Англія) - громіздкі, складні у виготовленні та експлуатації, вимагають наявності складного перетворюючого механізму, типу «стовп Масуда»(Японія) - вимагають додаткових складних пристроїв для стабілізації в штурмуючому морі Крім того, виготовлення такого пристрою на практиці важко здійснити Суттю передбачуваного винаходу є створення пристрою для перетворення енергії хвиль водяної поверхні в електричну з високим ККД у широкому діапазоні параметрів хвиль, дешевим у виготовленні і простому в експлуатації Це досягається тим, що робочий орган пристрою, сприймаючий вплив хвиль, виконаний у виді гнучкого подовжнього тіла, вільно розміщеного в пазах декількох направляючих, кожна з який забезпечує незалежне обертання гнучкого подовжнього тіла навколо загального вала, передаючи осьовий момент, що крутить, на вал тільки в одному напрямку, при цьому гнучке подовжнє тіло приймає форму спірального ротора з параметрами ВІДПОВІДНИМИ розмірам хвиль, що впливають Прототипом передбачуваного винаходу є пристрій за а с СРСР №72103, що містить робочий орган, виконаний у вигляді ротора, що плаває, та має форму спіралевидного гвинтового тіла, що дозволяє безпосередньо перетворювати енергію хвилі в механічну енергію свого обертання Але при цьому такі пристрої мають низький ККД, що визначається жорстко заданим розміром і формою спірального ротора, що рідко відповідають параметрам хвиль у реальній хвильовій обстановці На фіг 1 представлений пристрій для перетворення енергії хвиль водяної поверхні, при СПОКІЙНІЙ водяній поверхні, на фіг 2 - при хвильовій водяній поверхні Пристрій складається з платформи 1, робочого органа 2, направляючих 3, храпового механізму 4, вала 5, трансмісії 6, генератора 7, пантонів 8, якірної опори 9, Робочий орган виконаний у вигляді гнучкого подовжнього тіла, що може бути самої різноманіт 00 (О ю 56481 ноі форми(цилшдр, труба, смуга, стрічка й ш) на при змінних параметрах хвиль водяної поверхМаючи свободу радіального та осьового переміні При цьому гнучке подовжнє тіло, виконане зі щення в направляючих, він під впливом набігаючої стрічки шириною 10мм, товщиною 1,5мм і довжихвилі приймає форму гвинтової спіралі, з параметною 500мм, під впливом хвиль приймала форму рами ВІДПОВІДНИМИ конкретній хвилі, що впливає спірального ротора з параметрами строго ВІДПОВІМомент, що крутить, виникаючий від динамічного ДНИМИ ВИСОТІ і довжині набігаючої хвилі При ЗМІНІ напору водяного потоку і архімедових сил на нависоти хвилі, розміри спірального ротора мінялися піввитку спіралі, що знаходиться в зоні гребеня ВІДПОВІДНО, це підтверджує те, що перетворення хвилі, і сил ваги напіввитка спіралі, у зоні впадани, енергії хвилі в механічну енергію обертання спірапередається направляючими і храповим механізльного ротора відбувалося в оптимальному режимом на вал і від нього через трансмісію на вал мі при максимальному ККД генератора, установленого на платформі СТІЙПристрій для перетворення хвиль водяної поКІСТЬ І необхідну плавучість пристрою визначає верхні може бути використано як електростанцію, наявність пантонів Положення пристрою у водояк рушійнуу силу судноплавних засобів, насоса, ймі фіксується якірною опорою хвилезахисного спорудження тощо Науково-виробнича фірма «Крок-1» виготовиПри роботі пристрою в режимі електростанції ла макет пристрою у масштабі 1 10 і провела іспивартість отриманої електроенергії буде приблизно ти в спеціальному лотку і природній водоймі Рев 10 - 20 разів нижче вартості електроенергії, визультати ІСПИТІВ підтвердили припущення про робленої на традиційних електростанціях одержання стабільного обертання робочого орга Фіг 1 ^ Мапрямох Фіг 2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
