Складне укриття у вигляді парасольки

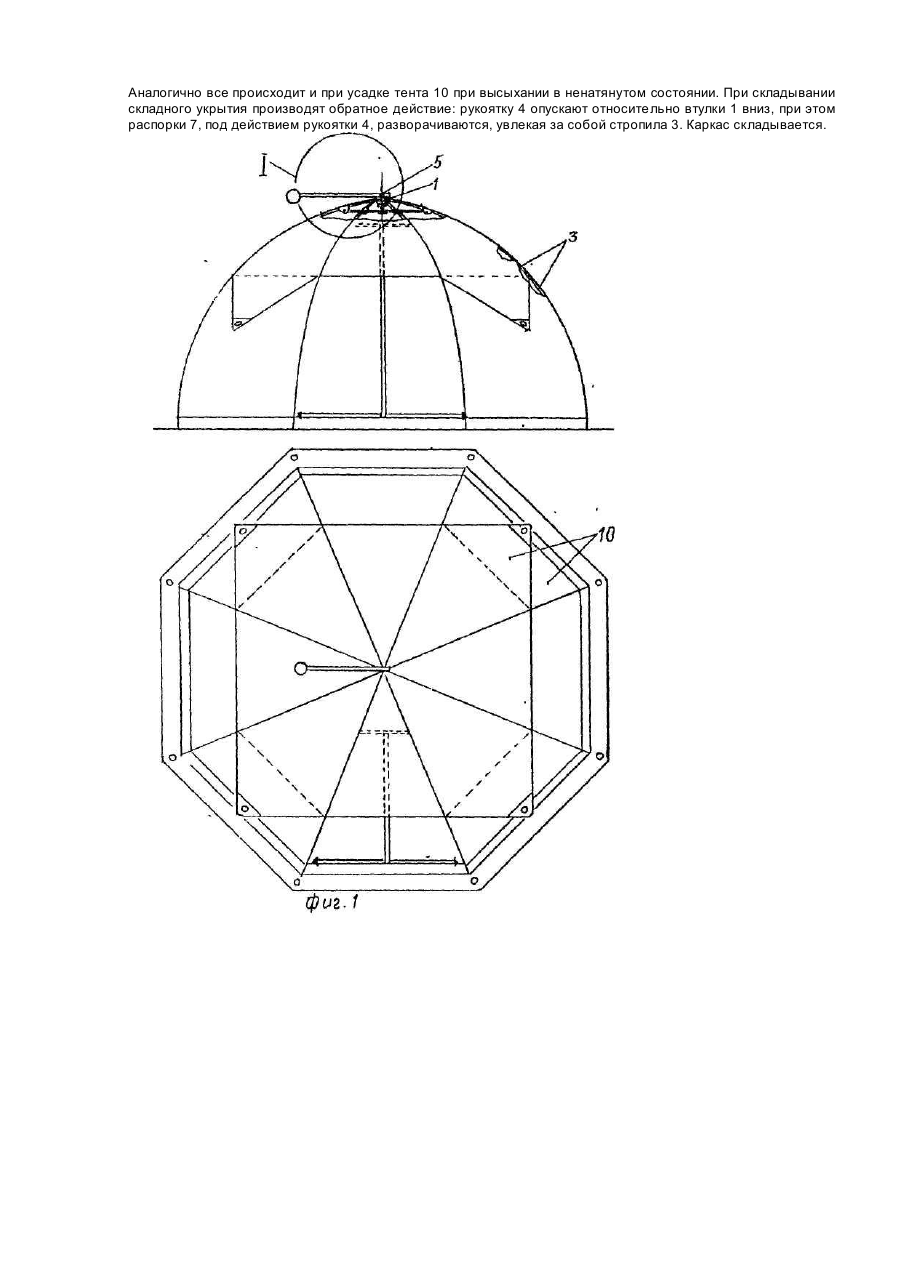

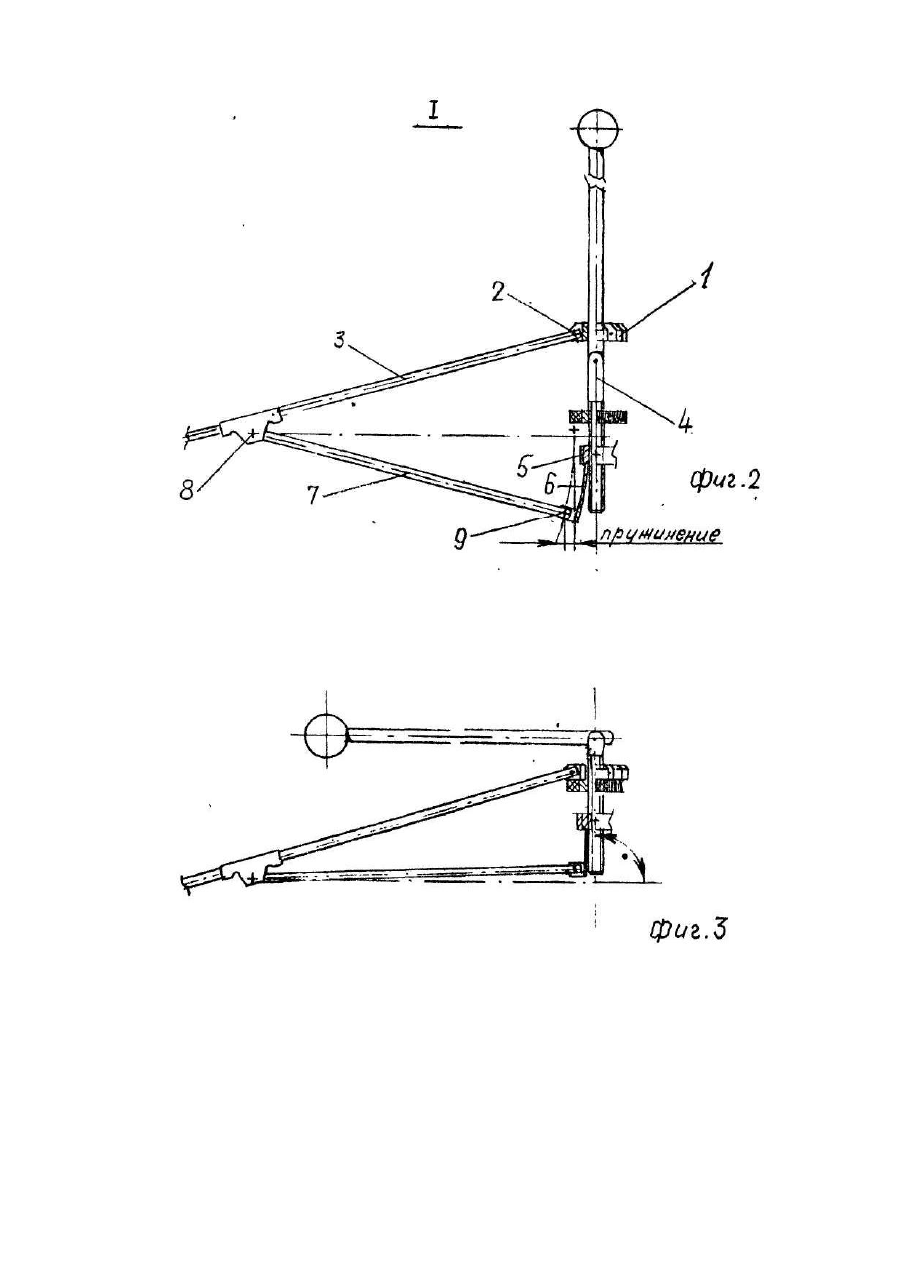

Изобретение относится к конструкции туристского снаряжения, а конкретно, к конструкциям палаток и зонтов. Известна складная палатка [1], содержащая складывающийся как у зонта каркас, включающий стропила и распорки, закрепленный на стропилах тент, рукоятку управления раскладывания-складывания (демонтируемую), установленную внутри каркаса, механизм фиксации разложенного положения, пол. Эта палатка обладает недостаточной технологичностью конструкции, из-за отсутствия компенсации длин распорок в зависимости от жесткости стержней и тента, что ограничивает возможность использования разновидности применяемых материалов, например, жестких стропил каркаса, а также тканей тента с усадкой при смачивании-высыхании, или не обладающих упругостью при растяжении. Так смоченный, а затем высушенный по какой-либо причине в ненатянутом положении тент из натуральных волокон, уменьшит свой объем, следовательно, не даст возможности растянуть его до прежних размеров и произвести фиксацию каркаса в разложенном виде. А если и удастся после некоторых попыток растянуть тент, то это приведет к его быстрому износу. Если же и стержень и тент будут жесткими, то для работоспособности конструкции (возможности фиксации в разложенном виде) тент по объему придется выполнить большим, чем объем, создаваемый каркасом. В этом случае тент будет не натянут, а дрябло висеть на каркасе, явно ухудшая и эксплуатационные качества. Кроме указанного, палатке характерна громоздкость конструкции из-за наличия съемной, находящейся внутри каркаса рукоятки, что также отрицательно сказывается на технологичности и эксплуатационных качествах. Наиболее близким к заявляемому по технической сущности и достигаемому результату является складное укрытие в виде зонта [2], содержащее также складывающийся как у зонта каркас, включающий радиально расположенные стержни стропил концами шарнирно закрепленными на втулке в осевом отверстии которой расположен подвижно стержень рукоятки управления. Стержневые распорки, концы которых шарнирно связывают стропила с втулкой. Прикрепленный к стропилам тент свободный в сложенном и натянутый в разложенном положениях. При раскладывании укрытия рукоятка самофиксируется за счет упругости стержней, тента. Складное укрытие обладает также недостаточной технологичностью конструкции из-за отсутствия компенсации длин распорок в зависимости от жесткости стержней и тента, что не позволяет применять материалы с усадкой при смачивании-высыхании, а также с незначительными или отсутствующими упругими качествами, как стержней каркаса, так и тента, с обеспечением самофиксирования, сохранением, при этом, его натяжения. Например, тент, выполненный из материала, дающего усадку при смачивании высыхании, случайно просушенный в ненатянутом положении, не дает возможности осуществить самофиксацию, поскольку объем, создаваемый стропилами под действием распорок, больше объема, создаваемого уезженным тентом. Как результат - разрыв тента или деформация распорок. А если и каркас и тент обладают незначительными упругими качествами, или они вообще отсутствуют, в этом случае объем, создаваемый гейтом, надо выполнить "с запасом", т.е. большим чем объем, создаваемый стропилами. В разложенном укрытии такой тент будет дрябло висеть на каркасе, а рукоятка управления под собственным весом будет стремиться опуститься вниз, не давая возможности достичь состояния упругой самофиксации. Решаемая изобретением задача: повышение технологичности конструкции за счет ввода компенсации длин распорок в зависимости от жесткости стропил и тента. Задача реализуется тем, что в складном укрытии в виде зонта, содержащем складывающийся как у зонта каркас, включающий радиально расположенные стержни стропил концы которых шарнирно закреплены на втулке в осевом отверстии которой расположен стержень рукоятки управления с возможностью скольжения, стержни распорок, одни концы которых шарнирно закреплены на стропилах и вторые концы, закрепленные шарнирно, закрепленный на стропилах тент. Согласно изобретению укрытие снабжено компенсатором длин распорок в зависимости от жесткости стержней и тента, выполненным, например, в виде соосной стержню рукоятки жестко посаженной цанги на нижнем конце рукоятки, при этом, шарниры вторых концов распорок расположены на пружинящих лепестках цанги. Указанная совокупность признаков значительно повышает технологичность конструкции, так как автоматически регулирует (компенсирует) длину распорок в зависимости от жесткости стержней и тента в результате чего позволяет использовать более широкую разновидность материалов на каркас и тент, обладающих упругими качествами и без таковых, а также материалов на тенте большой усадкой при смачивании-высыхании. Дает более качественное натяжение тента. Изобретение поясняется чертежом, где на фиг. 1 показан общий вид складного укрытия в виде зонта; на фиг. 2 - узел I на фиг. 1; на фиг. 3 - укрытие в разложенном виде. Складное укрытие в виде зонта содержит складывающийся как у зонта каркас, который состоит из втулки 1 на которой концами посредством шарниров 2 закреплены радиально расположенные стержни стропил 3. В осевом отверстии втулки 1, с возможностью скольжения, установлен стержень рукоятки управления 4. На нижнем конце рукоятки 4 жестко закреплена цанга 5, содержащая пружинящие лепестки 6. Стержни распорок 7 посредством шарниров 8 закреплены одними концами на стропилах 3, а вторыми - на пружинящих лепестках 6 - посредством шарниров 9. На каркасе закреплен тент 10, свободный в сложенном и натянутый в разложенном укрытии. Работа складного укрытия. При раскладывании перемещают рукоятку 4 вверх, вытягивая ее из втулки 1. Распорки 7, поднимая стропила 3, распрямляют тент 10. Наступает момент, когда распорки 7 по отношению к оси рукоятки 4 занимают положение близкое к перпендикулярному. Объем тента 10 подобран именно по этому положению распорок 7 и стропил 3, когда тент максимально натянут, но распорки 7 еще не перпендикулярны к оси рукоятки 4. А так как в нашем случае тент 10, стержни распорок 7 и стропила 3 не обладают упругими качествами, дальнейшее продвижение рукоятки 4 происходит за счет компенсатора жесткости стержней и тента, - цанги 5. Тут вступают в работу пружинящие лепестки 6, которые, прогибаясь, дают возможность рукоятке 4 достичь перпендикулярности распорок 7 к оси рукоятки 4 и продвинуться ей дальше, более 90°, до упора цанги 5 в нижний торец втулки 1. В этот момент происходит самозапирание каркаса. При этом, пружинящие лепестки б осуществляют постоянный подпор по цепи: лепестки 6 - стропила 7 - тент 10. Таким образом, упругая самофиксация осуществляется за счет пружинящих лепестков 6 цанги 5. Аналогично все происходит и при усадке тента 10 при высыхании в ненатянутом состоянии. При складывании складного укрытия производят обратное действие: рукоятку 4 опускают относительно втулки 1 вниз, при этом распорки 7, под действием рукоятки 4, разворачиваются, увлекая за собой стропила 3. Каркас складывается.
