Електрофільтр

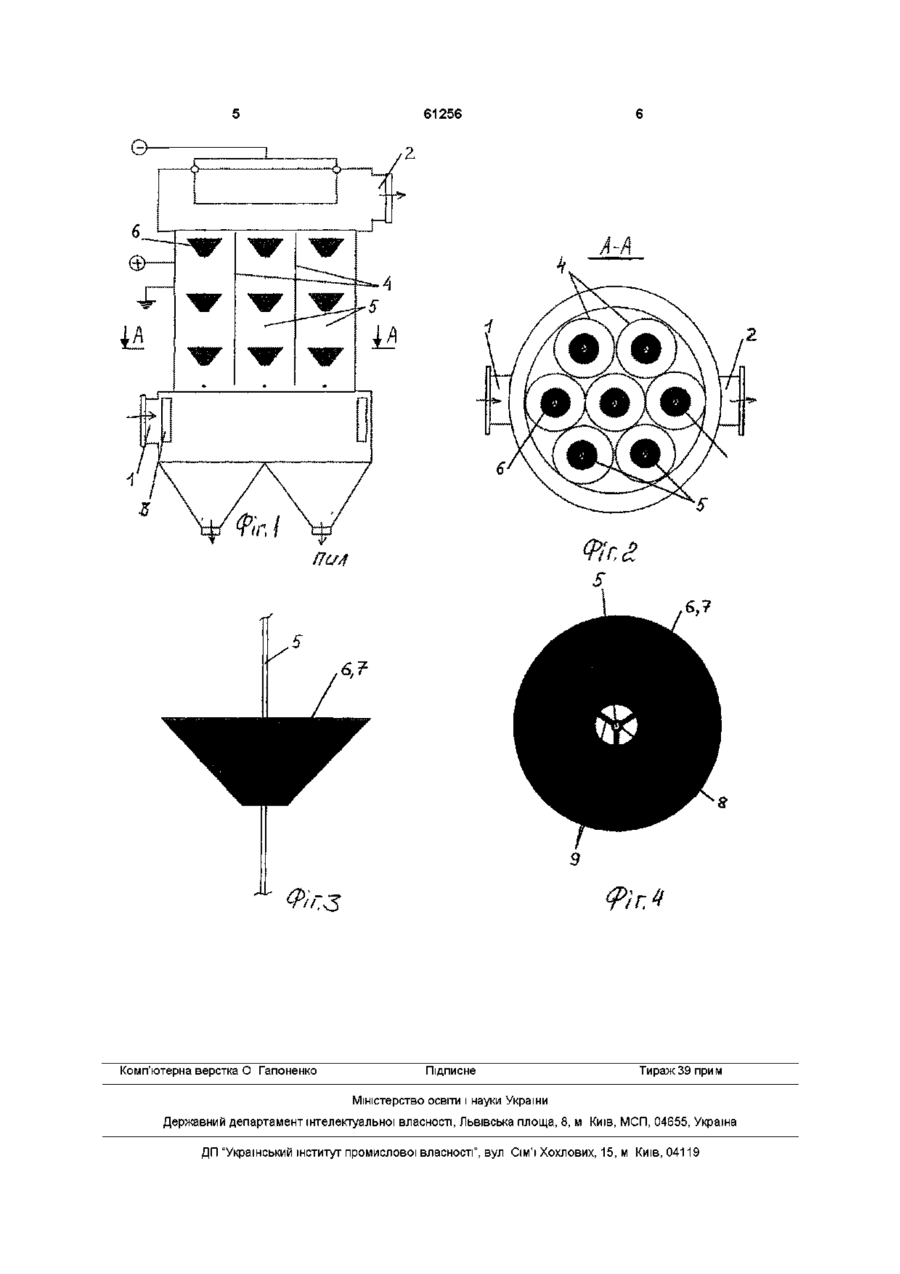

1 Електрофільтр, що включає вхідний і вихідний патрубки, жалюзійну решітку, коронуючі та осаджувальні електроди, який відрізняється тим, що на коронуючих електродах постійного перерізу установлені турбулізуючі пристрої 2 Електрофільтр за п 1, який відрізняється тим, що турбулізуючі пристрої виконані з ІЗОЛЯЦІЙНОГО матеріалу у вигляді порожнистих зрізаних конусів і встановлені розширенням в напрямку руху газового потоку 3 Електрофільтр за п п 1 , 2, який відрізняється тим, що для забезпечення незалежного аеродинамічного обтікання кожного турбулізуючого пристрою газовим потоком кут розкриття конусної частини турбулізуючого пристрою складає 63°, діаметр більшого перерізу турбулізуючого пристрою складає 1/V2-by2/3 від діаметра осаджувального електрода, а меншого перерізу - 3-5 діаметрів коронуючого електрода, відстань між сусідніми турбулізуючими пристроями на одному коронуючому електроді складає ctg 3,50 від величини радіуса більшого перерізу конусної частини турбулізуючого пристрою 4 Електрофільтр за пп 1, 2, 3, який відрізняється тим, що турбулізуючий пристрій має виготовлені з ІЗОЛЯЦІЙНОГО матеріалу кільце, за допомогою якого він кріпиться до коронуючого електрода, та три радіальні перемички, що розташовані під кутами 120° одна до одної та поєднують кільце і менший переріз конусної частини турбулізуючого пристрою, створюючи отвори для усунення часток пилу, що потрапили усередину пристрою 5 Електрофільтр за пп 1, 2, 3, 4, який відрізняється тим, що менший діаметр кільця має переріз коронуючого електрода, а більший - дорівнює подвоєному діаметру коронуючого електрода, перемички мають ширину і висоту, які дорівнюють діаметру коронуючого електрода (О ю Винахід відноситься до галун електрогазоочищення, зокрема до конструкції вертикального електрофільтра для пило- та золовловлення, наприклад, для очищення ВІДХІДНИХ газів електростанцій від золи Електрофільтр с одним із найбільш ефективних пиловловлювачів У ньому відбувається очищення димових газів від твердих часток під дією сил інерції в жалюзійній решітці, гравітації в піделектродному просторі, а також за рахунок електростатичних і дифузійних сил, що діють у міжелектродному просторі Основною є електрична складова процесу газоочищення, що полягає в іонізації газового потоку та зарядженні часток пилу знаком заряду коронуючого електрода, а також в осадженні часток на протилежно зарядженому осаджувальному електроді під дію кулонівських сил Відома конструкція горизонтального електрофільтра з аеродинамічними пристроями для збільшення швидкості димових газів у напрямку знизу уверх з метою підвищення ефективності пиловловлення [1] Недоліками відомої конструкції електрофільтра є відсутність можливості досягнення підвищеної турбулізації газового потоку по усьому об'єму апарата, а також неможливість інтенсифікації пиловловлення зазначеним засобом у вертикальних електрофільтрах ВІДОМІ конструкції електрофільтрів з коронуючими електродами, що забезпечують підвищення ступеня газоочищення за рахунок утворення в міжелектродному просторі коронного розряду при мінімальній напрузі електричного поля (наприклад, шляхом концентрації заряду на вістрі голок, загос (О 61256 трення кромок електродів) [2] або за рахунок заелектричного поля коронуючих електродів безпечення рухливості джерел заряду з метою Таким чином, електрофільтр, що заявляється, створення більш рівномірного електричного поля в відповідає критерію «новизна» міжелектродному просторі електрофільтра [3] Порівняння рішення, що заявляється не тільки Недоліком відомих конструкцій електрофільтз прототипом, але і з іншими технічними рішенняра є наявність пристосувань для підвищення стуми в даної галузі техніки дозволило виявити в них пеня газоочищення шляхом посилення іонізації ознаки, що відрізняють рішення, що заявляється димових газів Застосування таких конструкцій від прототипу, що дозволяє зробити висновок про викликає зниження ступеня впливу сил турбулентВІДПОВІДНІСТЬ критерію «ІСТОТНІ ВІДМІННОСТІ» ної дифузії, що не потребують енерговитрат, на Винахід пояснюється рисунками, на яких наефективність пиловловлення в електрофільтрах дані схеми перерізу (фіг 1) та плану електрофільтра (фіг 2), а також вигляд збоку (фіг 3) та план туЗадачею винаходу є підвищення економічності рбулізуючого пристрою (фіг 4) та ефективності роботи вертикального електрофільтра Електрофільтр складається з вхідного 1 і вихідного 2 патрубків, розподільної жалюзійної решітЗазначена задача досягається тим, що короки 3, а також комплексу міжелектродних просторів, нуючі електроди постійного перетину у вертикальобмежених трубчастими осаджувальними електному електрофільтрі мають турбулізуючі пристрої родами 4, уздовж осі яких натягнуті коронуючі елез золяційного матеріалу, виконані у формі порожктроди 5, що являють собою дроти, троси та ІНШІ нистих зрізаних конусів і СПІВВІСНО розташовані на конструкції постійного перетину Коронуючі та осакоронуючих електродах більшими перетинами в джувальні електроди різнойменно заряджені На напрямку руху газового потока Потік, що надхокоронуючому електроді розташовані турбулізуючі дить у міжелектродний простір вертикального елепристрої 6 Турбулізуючий пристрій виконано з ктрофільтра, циклічно піддається штучному притиІЗОЛЯЦІЙНОГО матеріалу Він складається з конусної сканню до поверхні осаджувальних електродів за частини 7, кільця 8 і перемичок 9 допомогою турбулізуючих пристроїв, у результаті чого відбувається збільшення швидкості і посиЕлектрофільтр працює наступним чином Галення турбулізації газового потоку, що підвищує зовий потік через вхідний патрубок 1 потрапляє в ймовірність потрапляння твердих часток на повержалюзійну решітку 3, де відбувається рівномірний хню осаджувальних електродів за рахунок дм сил розподіл газового потоку по всьому перетину апатурбулентної дифузії і збільшує ступінь газоочирата й уловлювання крупних часток пилу за рахущення Для кріплення турбулізуючого пристрою до нок сил інерції Далі потік потрапляє в піделектрокоронуючого електрода використовується кільце з дний простір, де відбувається осадження крупних ІЗОЛЯЦІЙНОГО матеріалу, що нанизується на електчасток пилу під дією сил гравітації та зміна напрярод і з'єднується з меншим перетином турбулізуюмку руху газу Після ЦЬОГО ПОТІК надходить у міжчого пристрою трьома радіальними перемичками з електродний простір, що складається з осаджуваІЗОЛЯЦІЙНОГО матеріалу, що утворюють один з одльних 4 і коронуючих 5 електродів, де відбуваєтьним кути 120° і забезпечують усування пилу, що ся пиловловлення за рахунок електростатичних і потрапила усередину турбулізуючого пристрою дифузійних сил За допомогою турбулізуючих приМенший діаметр кільця має перетин коронуючого строїв 6 відбувається відтискування газового потоелектрода, а більший - дорівнює подвоєному діаку до стінок осаджувальних електродів, що виклиметру коронуючого електрода, перемички мають кає турбулізацію газового потоку, змінює траєктоширину і висоту, які дорівнюють діаметру коронурію руху твердих часток, підвищуючи ймовірність ючого електрода Для забезпечення незалежного їхнього потрапляння на поверхню осаджувальних аеродинамічного обтікання кожного турбулізуючоелектродів Частки, що потрапили усередину конуго пристрою газовим потоком розраховані і підісної частини 7 турбулізуючого пристрою вилучабрані такі конструктивні параметри електрофільтються через отвори, утворені перемичками 9 між ра кут розкриття конусу турбулізуючого прикільцем 8 і меншим перетином конуса Вловлений строю - 63 , відстань між сусідніми турбулізуючими пил усувається з осаджувальних електродів шляпристроями на одному коронуючому електроді хом регенерації електрофільтра, а очищений газ ctg3,5° від величини радіуса більшого перетину направляється через вихідний патрубок 2 в газотурбулізуючого пристрою Величини вищезазначехід них кутів 63° та 3,5° використані у ВІДПОВІДНОСТІ З Використання турбулізуючих пристроїв на котеорією сопла Лаваля та труб Вентурі Для 2-ьЗронуючих електродах вертикальних електрофільтхкратного збільшення швидкості газового потоку в рів дозволяє підвищити ступінь пиловловлення, а МІСЦІ розташування більшого перетину турбулізутакож знизити витрати на створення електричного ючого пристрою розрахований його діаметр, велиполя за рахунок посилення значення турбулентної чина якого склала від 1 / V2 -ь ^2/3 діаметра осаскладової процесу газоочищення Джерела інформації джувального електрода Діаметр меншого перети1 А с СРСР №441966, ВОЗСЗ/14,1974, БІ №33 ну турбулізуючого пристрою склала 3-5 діаметрів 2 Дымовые электрофильтры / Левитов В И , Рекоронуючого електрода в залежності від властивошидов И К, Ткаченко В М и др - М Энергия, стей пилу Порівняльний аналіз із прототипом по1980, с 92, 101-106, 136-138, 286 казує, що електрофільтр, що заявляється відріз3 А с СРСР №443684, ВОЗСЗ/40, Н01Т17/00, няється тим, що підвищення ступеня очищення 1974, БІ №35 (прототип) газового потоку шляхом підвищення швидкості газу досягається без втручання у формування 61256 /їс/4 Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
