Технологічне обладнання для розбирання завалів зруйнованих будівель
Номер патенту: 61334
Опубліковано: 11.07.2011
Автори: Шатов Сергій Васильович, Нортенко Руслан Анатолійович, Бутенко Олександр Анатолійович, Хмара Леонід Андрійович
Формула / Реферат
Технологічне обладнання для розбирання завалів зруйнованих будівель, що містить тягач, вантажний причіп, причіпний пристрій, яке відрізняється тим, що тягач додатково оснащений гідравлічним маніпулятором із щелепним ковшем, а причіпний пристрій виконаний швидкороз'ємним.
Текст

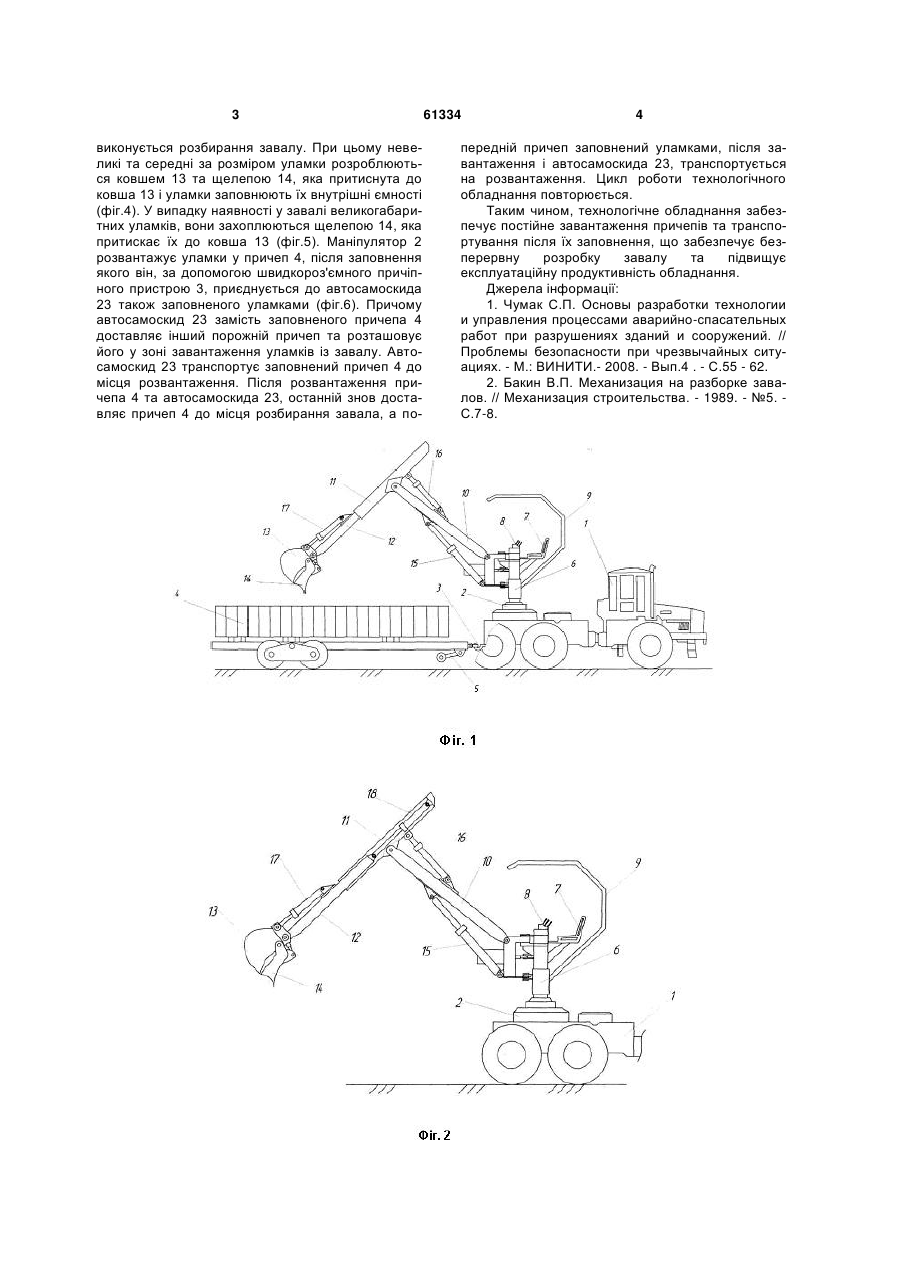

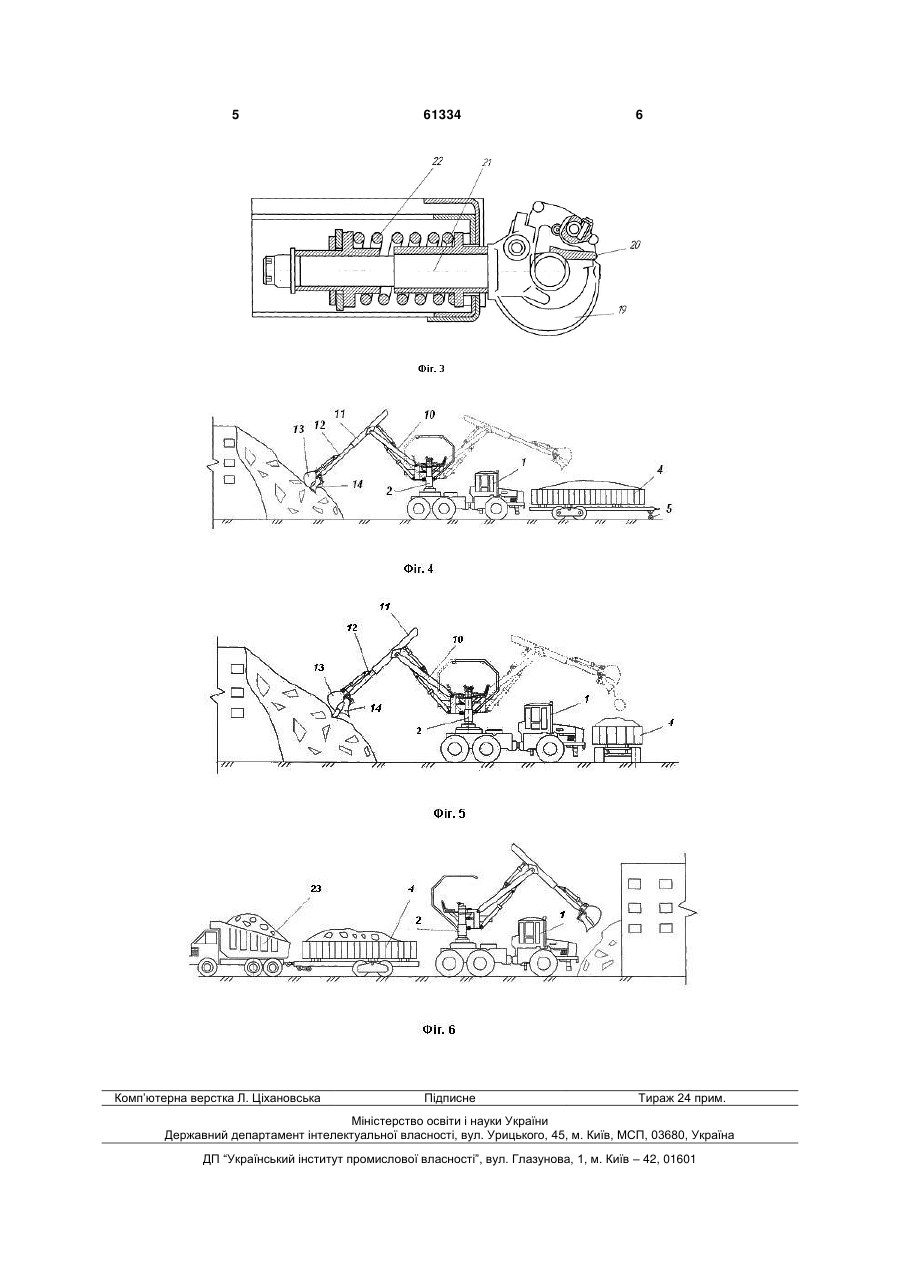

Технологічне обладнання для розбирання завалів зруйнованих будівель, що містить тягач, вантажний причіп, причіпний пристрій, яке відрізняється тим, що тягач додатково оснащений гідравлічним маніпулятором із щелепним ковшем, а причіпний пристрій виконаний швидкороз'ємним. (19) (21) u201103327 (22) 21.03.2011 (24) 11.07.2011 (46) 11.07.2011, Бюл.№ 13, 2011 р. (72) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, ШАТОВ СЕРГІЙ ВАСИЛЬОВИЧ, БУТЕНКО ОЛЕКСАНДР АНАТОЛІЙОВИЧ, НОРТЕНКО РУСЛАН АНАТОЛІЙОВИЧ 3 виконується розбирання завалу. При цьому невеликі та середні за розміром уламки розроблюються ковшем 13 та щелепою 14, яка притиснута до ковша 13 і уламки заповнюють їх внутрішні ємності (фіг.4). У випадку наявності у завалі великогабаритних уламків, вони захоплюються щелепою 14, яка притискає їх до ковша 13 (фіг.5). Маніпулятор 2 розвантажує уламки у причеп 4, після заповнення якого він, за допомогою швидкороз'ємного причіпного пристрою 3, приєднується до автосамоскида 23 також заповненого уламками (фіг.6). Причому автосамоскид 23 замість заповненого причепа 4 доставляє інший порожній причеп та розташовує його у зоні завантаження уламків із завалу. Автосамоскид 23 транспортує заповнений причеп 4 до місця розвантаження. Після розвантаження причепа 4 та автосамоскида 23, останній знов доставляє причеп 4 до місця розбирання завала, а по 61334 4 передній причеп заповнений уламками, після завантаження і автосамоскида 23, транспортується на розвантаження. Цикл роботи технологічного обладнання повторюється. Таким чином, технологічне обладнання забезпечує постійне завантаження причепів та транспортування після їх заповнення, що забезпечує безперервну розробку завалу та підвищує експлуатаційну продуктивність обладнання. Джерела інформації: 1. Чумак С.П. Основы разработки технологии и управления процессами аварийно-спасательных работ при разрушениях зданий и сооружений. // Проблемы безопасности при чрезвычайных ситуациях. - М.: ВИНИТИ.- 2008. - Вып.4 . - С.55 - 62. 2. Бакин В.П. Механизация на разборке завалов. // Механизация строительства. - 1989. - №5. С.7-8. 5 Комп’ютерна верстка Л. Ціхановська 61334 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюProcessing equipment for demolition of rubbles of destroyed buildings
Автори англійськоюKhmara Leonid Andriiovych, Shatov Serhii Vasyliovych, Butenko Oleksandr Anatoliiovych, Nortenko Ruslan Anatoliiovych
Назва патенту російськоюТехнологическое оборудование для разборки завалов разрушенных зданий
Автори російськоюХмара Леонид Андреевич, Шатов Сергей Васильевич, Бутенко Александр Анатолиевич, Нортенко Руслан Анатольевич
МПК / Мітки
МПК: B60P 1/54
Мітки: обладнання, завалів, технологічне, будівель, розбирання, зруйнованих
