Спосіб ремонту діючого трубопроводу з контролем якості робіт
Номер патенту: 61358
Опубліковано: 11.07.2011
Автори: Подолян Олександр Олександрович, Пудрий Сергій Володимирович, Томашук Олександр Іванович
Формула / Реферат
1. Спосіб ремонту діючого трубопроводу з контролем якості робіт, що включає встановлення частин оболонки муфти на дефектну ділянку трубопроводу, центрування їх за допомогою болтів, встановлених в отвори, розташовані в оболонці, скріплення частин оболонки між собою, герметизацію торців муфти, заповнення підмуфтового простору масою, яка самотвердіє, який відрізняється тим, що центруючі болти оснащують датчиками, що дозволяють контролювати якість заповнення підмуфтового простору масою, яка самотвердіє.
2. Спосіб за п. 1, який відрізняється тим, що використовують ємнісні датчики.
3. Спосіб за п. 1, який відрізняється тим, що використовують датчики опору.
4. Спосіб за п. 1, який відрізняється тим, що використовують датчики температури.
5. Спосіб за п. 1, який відрізняється тим, що використовують акустичні датчики.
6. Спосіб за п. 1, який відрізняється тим, що використовують механічні датчики.
7. Спосіб за п. 1, який відрізняється тим, що використовують хімічні датчики.
8. Спосіб за п. 1, який відрізняється тим, що використовують магнітні датчики.
Текст

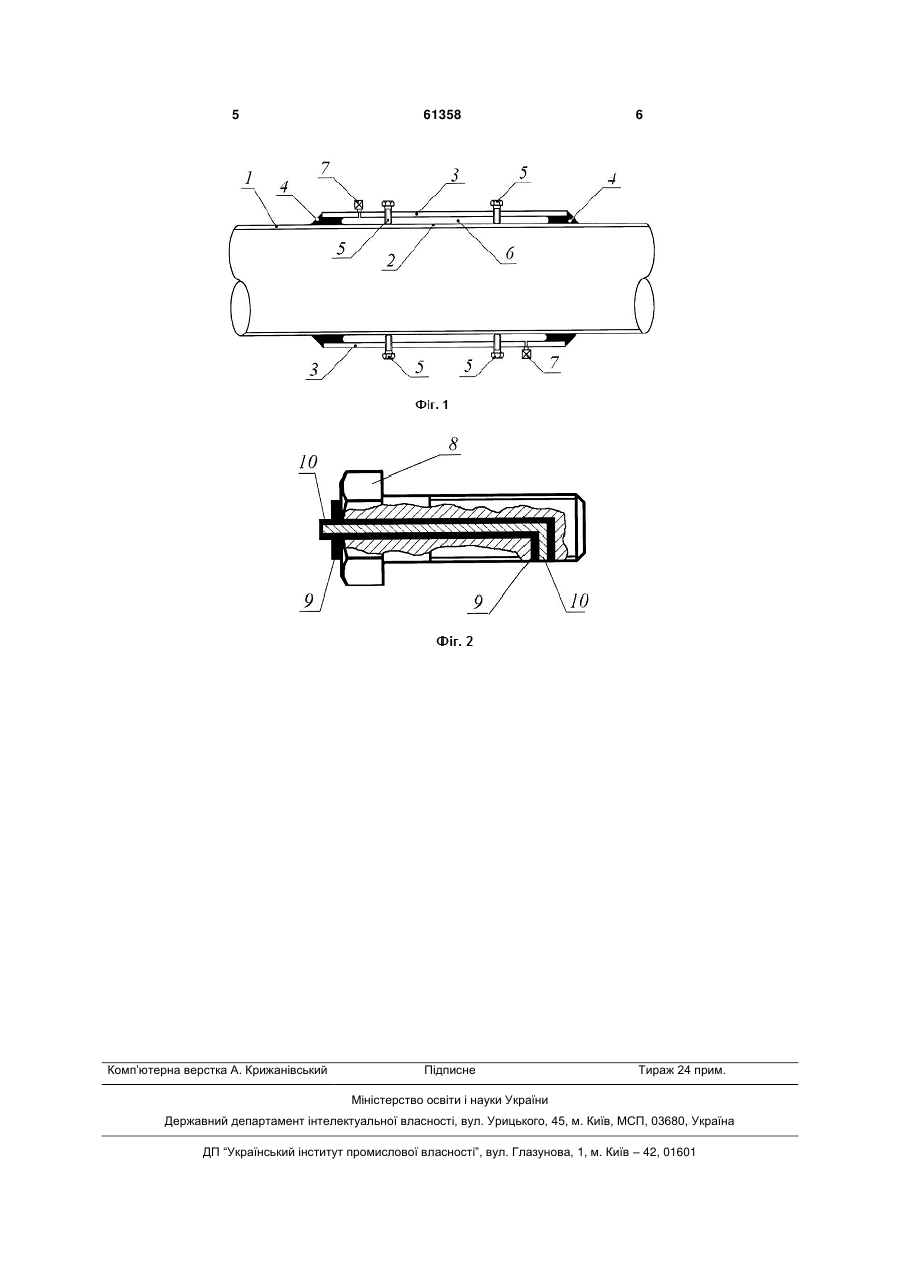

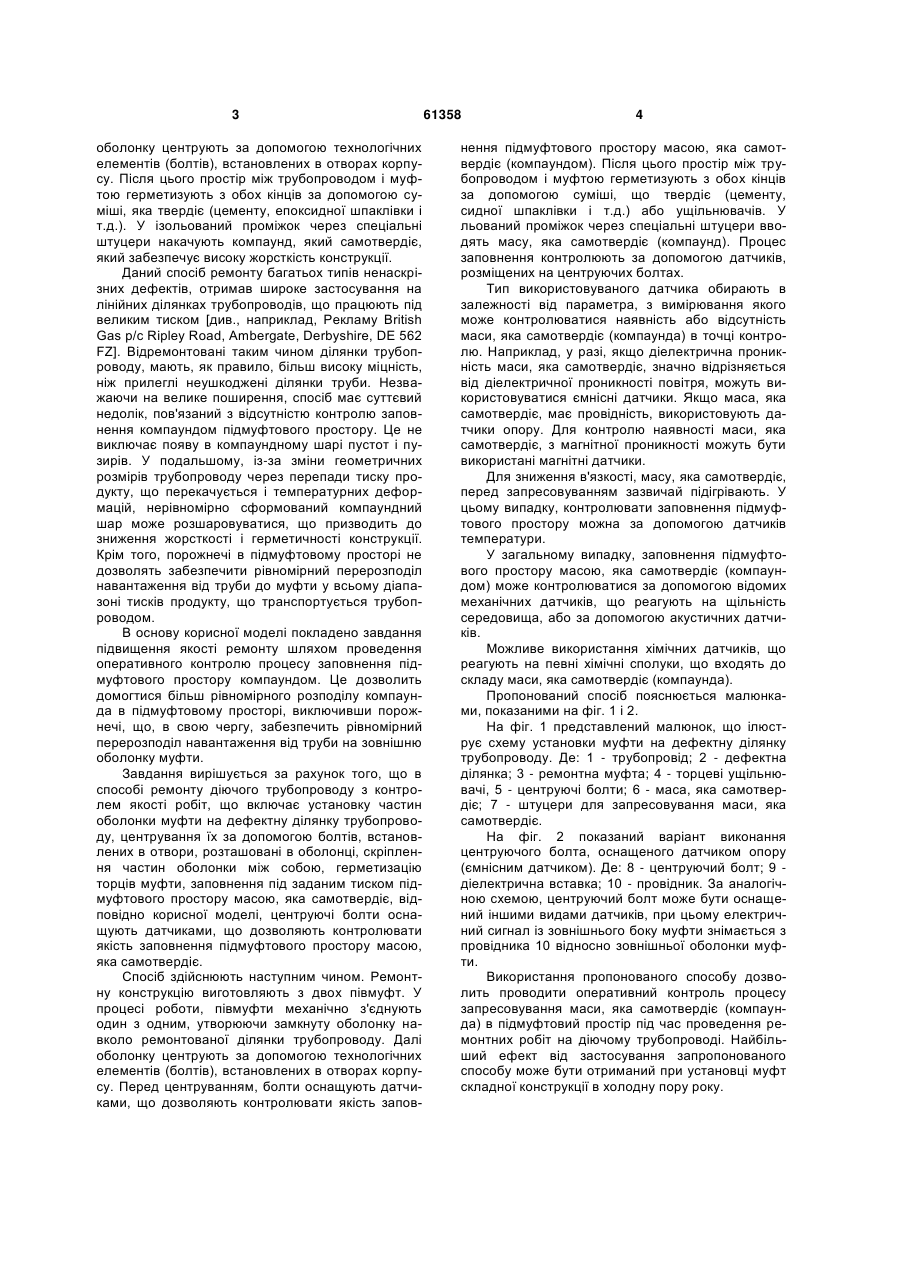

1. Спосіб ремонту діючого трубопроводу з контролем якості робіт, що включає встановлення частин оболонки муфти на дефектну ділянку трубопроводу, центрування їх за допомогою болтів, встановлених в отвори, розташовані в оболонці, скріплення частин оболонки між собою, герметизацію торців муфти, заповнення підмуфтового простору масою, яка самотвердіє, який відрізняється тим, що центруючі болти оснащують датчи 3 оболонку центрують за допомогою технологічних елементів (болтів), встановлених в отворах корпусу. Після цього простір між трубопроводом і муфтою герметизують з обох кінців за допомогою суміші, яка твердіє (цементу, епоксидної шпаклівки і т.д.). У ізольований проміжок через спеціальні штуцери накачують компаунд, який самотвердіє, який забезпечує високу жорсткість конструкції. Даний спосіб ремонту багатьох типів ненаскрізних дефектів, отримав широке застосування на лінійних ділянках трубопроводів, що працюють під великим тиском [див., наприклад, Рекламу British Gas р/с Ripley Road, Ambergate, Derbyshire, DE 562 FZ]. Відремонтовані таким чином ділянки трубопроводу, мають, як правило, більш високу міцність, ніж прилеглі неушкоджені ділянки труби. Незважаючи на велике поширення, спосіб має суттєвий недолік, пов'язаний з відсутністю контролю заповнення компаундом підмуфтового простору. Це не виключає появу в компаундному шарі пустот і пузирів. У подальшому, із-за зміни геометричних розмірів трубопроводу через перепади тиску продукту, що перекачується і температурних деформацій, нерівномірно сформований компаундний шар може розшаровуватися, що призводить до зниження жорсткості і герметичності конструкції. Крім того, порожнечі в підмуфтовому просторі не дозволять забезпечити рівномірний перерозподіл навантаження від труби до муфти у всьому діапазоні тисків продукту, що транспортується трубопроводом. В основу корисної моделі покладено завдання підвищення якості ремонту шляхом проведення оперативного контролю процесу заповнення підмуфтового простору компаундом. Це дозволить домогтися більш рівномірного розподілу компаунда в підмуфтовому просторі, виключивши порожнечі, що, в свою чергу, забезпечить рівномірний перерозподіл навантаження від труби на зовнішню оболонку муфти. Завдання вирішується за рахунок того, що в способі ремонту діючого трубопроводу з контролем якості робіт, що включає установку частин оболонки муфти на дефектну ділянку трубопроводу, центрування їх за допомогою болтів, встановлених в отвори, розташовані в оболонці, скріплення частин оболонки між собою, герметизацію торців муфти, заповнення під заданим тиском підмуфтового простору масою, яка самотвердіє, відповідно корисної моделі, центруючі болти оснащують датчиками, що дозволяють контролювати якість заповнення підмуфтового простору масою, яка самотвердіє. Спосіб здійснюють наступним чином. Ремонтну конструкцію виготовляють з двох півмуфт. У процесі роботи, півмуфти механічно з'єднують один з одним, утворюючи замкнуту оболонку навколо ремонтованої ділянки трубопроводу. Далі оболонку центрують за допомогою технологічних елементів (болтів), встановлених в отворах корпусу. Перед центруванням, болти оснащують датчиками, що дозволяють контролювати якість запов 61358 4 нення підмуфтового простору масою, яка самотвердіє (компаундом). Після цього простір між трубопроводом і муфтою герметизують з обох кінців за допомогою суміші, що твердіє (цементу, сидної шпаклівки і т.д.) або ущільнювачів. У льований проміжок через спеціальні штуцери вводять масу, яка самотвердіє (компаунд). Процес заповнення контролюють за допомогою датчиків, розміщених на центруючих болтах. Тип використовуваного датчика обирають в залежності від параметра, з вимірювання якого може контролюватися наявність або відсутність маси, яка самотвердіє (компаунда) в точці контролю. Наприклад, у разі, якщо діелектрична проникність маси, яка самотвердіє, значно відрізняється від діелектричної проникності повітря, можуть використовуватися ємнісні датчики. Якщо маса, яка самотвердіє, має провідність, використовують датчики опору. Для контролю наявності маси, яка самотвердіє, з магнітної проникності можуть бути використані магнітні датчики. Для зниження в'язкості, масу, яка самотвердіє, перед запресовуванням зазвичай підігрівають. У цьому випадку, контролювати заповнення підмуфтового простору можна за допомогою датчиків температури. У загальному випадку, заповнення підмуфтового простору масою, яка самотвердіє (компаундом) може контролюватися за допомогою відомих механічних датчиків, що реагують на щільність середовища, або за допомогою акустичних датчиків. Можливе використання хімічних датчиків, що реагують на певні хімічні сполуки, що входять до складу маси, яка самотвердіє (компаунда). Пропонований спосіб пояснюється малюнками, показаними на фіг. 1 і 2. На фіг. 1 представлений малюнок, що ілюструє схему установки муфти на дефектну ділянку трубопроводу. Де: 1 - трубопровід; 2 - дефектна ділянка; 3 - ремонтна муфта; 4 - торцеві ущільнювачі, 5 - центруючі болти; 6 - маса, яка самотвердіє; 7 - штуцери для запресовування маси, яка самотвердіє. На фіг. 2 показаний варіант виконання центруючого болта, оснащеного датчиком опору (ємнісним датчиком). Де: 8 - центруючий болт; 9 діелектрична вставка; 10 - провідник. За аналогічною схемою, центруючий болт може бути оснащений іншими видами датчиків, при цьому електричний сигнал із зовнішнього боку муфти знімається з провідника 10 відносно зовнішньої оболонки муфти. Використання пропонованого способу дозволить проводити оперативний контроль процесу запресовування маси, яка самотвердіє (компаунда) в підмуфтовий простір під час проведення ремонтних робіт на діючому трубопроводі. Найбільший ефект від застосування запропонованого способу може бути отриманий при установці муфт складної конструкції в холодну пору року. 5 Комп’ютерна верстка А. Крижанівський 61358 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for repair of operating pipeline with works quality control
Автори англійськоюPodolian Oleksandr Oleksandrovych, Pudryi Serhii Volodymyrovych, Tomashuk Oleksandr Ivanovych
Назва патенту російськоюСпособ ремонта действующего трубопровода с контролем качества работ
Автори російськоюПодолян Александр Александрович, Пудрий Сергей Владимирович, Томашук Александр Иванович
МПК / Мітки
МПК: F16L 55/175
Мітки: ремонту, спосіб, контролем, діючого, якості, робіт, трубопроводу
