Пристрій для вилучення металевих включень

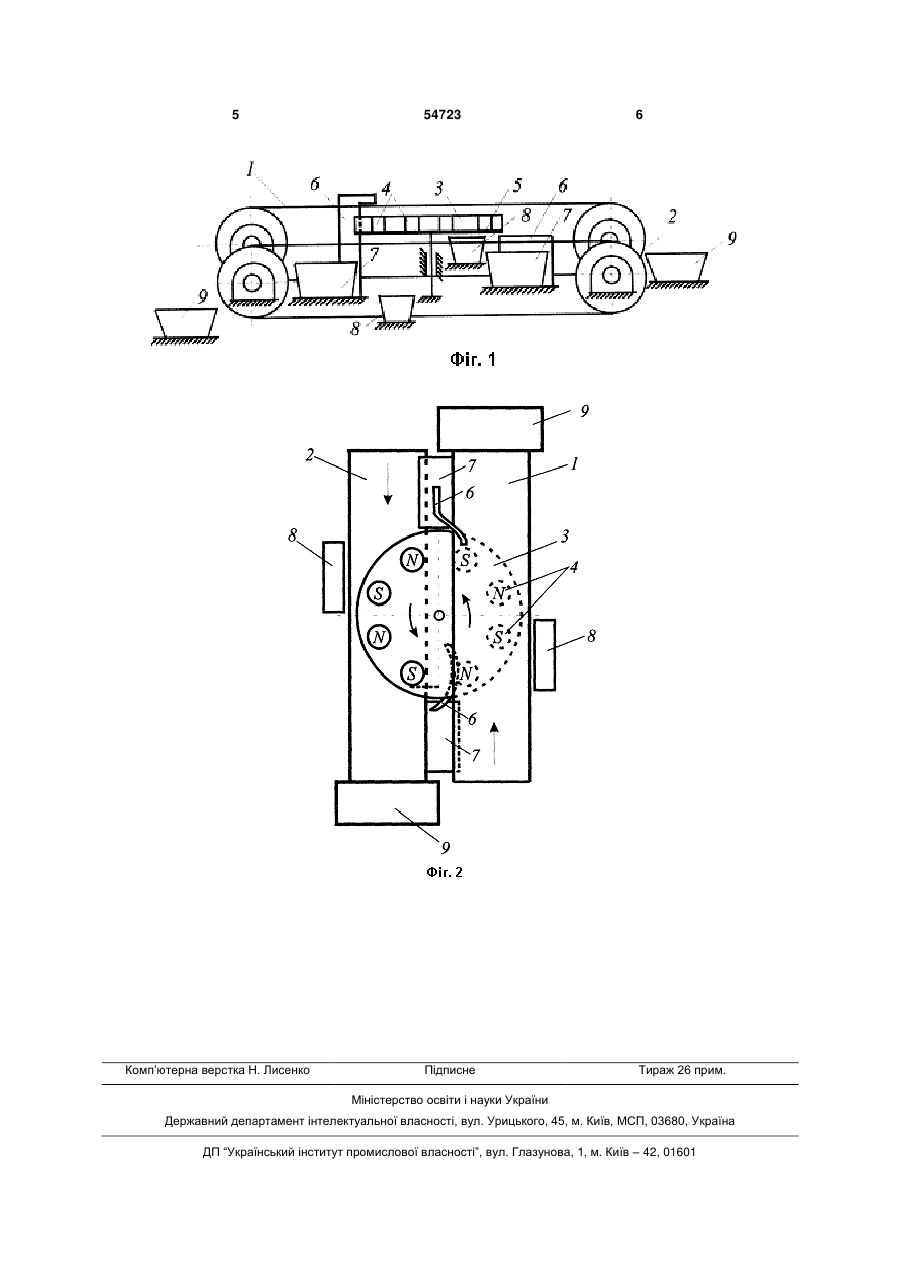

Пристрій для вилучення металевих включень, який містить транспортуючий орган, виконаний у вигляді двох стрічкових транспортерів, напрям руху яких є зустрічним, скребок для вилучення феромагнітних металевих включень, приймачі продуктів розділення, магнітну систему, виконану у вигляді диска, встановленого з можливістю обер 3 подальшого розширення технологічних можливостей пристрою. Поставлена задача досягається тим, що у пристрої для вилучення металевих включень, який містить транспортуючий орган, виконаний у вигляді двох стрічкових транспортерів, напрям руху яких є зустрічним, скребок для вилучення феромагнітних металевих включень, приймачі продуктів розділення, магнітну систему, виконану у вигляді диска, встановленого з можливістю обертання навколо своєї осі, з полярністю полюсів магнітів, що чергується по периметру диска, згідно корисної моделі, один з стрічкових транспортерів транспортуючого органу розташовано зі зміщенням по висоті, диск магнітної системи з магнітами на верхній та ніжній поверхнях розміщено у проміжку між стрічковими транспортерами таким чином, що одна з ділянок диска розташована під першим стрічковим транспортером, а діаметрально протилежна ділянка диска розташована над другим стрічковим транспортером, при цьому під нижньою поверхнею диска у площині, паралельній площині диска, розміщено розвантажувальний диск з можливістю обертання навколо своєї осі, виконаний з немагнітного матеріалу. Сутність корисної моделі пояснюється кресленням, де на Фіг.1 зображено загальний вигляд запропонованого пристрою, на Фіг.2 - теж саме, вид зверху. Пристрій для вилучення металевих включень містить транспортуючий орган, виконаний у вигляді двох стрічкових транспортерів 1, 2, які встановлено так, що стрічки переміщуються назустріч одна одній, при цьому стрічковий транспортер 2 розміщено зі зміщенням по висоті відносно стрічкового транспортеру 1, магнітну систему у вигляді диска 3, на обох поверхнях диска 3 встановлено магніти 4 з полярністю полюсів, що чергуються по периметру диска 3, диск 3 розміщено у проміжку між стрічковими транспортерами 1, 2, таким чином, що одна з ділянок диска розташована під першим стрічковим транспортером, а діаметрально протилежна ділянка диска розташована над другим стрічковим транспортером, розвантажувальний немагнітний диск 5, встановлений під нижньою поверхнею диска 3 у площині, паралельній площині диска, з можливістю обертання навколо своєї осі, скребок 6 для вилучення феромагнітних металевих включень, приймачі для магнітних 7 і немагнітних 8 металевих включень, приймачі 9 для очищених від забруднень сипучих речовин. Пристрій для вилучення металевих включень працює таким чином. Два потоки сипучих матеріалів з металевими включеннями подаються до зони видалення за допомогою незалежних стрічкових транспортерів 1 54723 4 і 2, розташованих на різних рівнях. Диск 3 магнітної системи з магнітами 4, полярність полюсів яких чергується по периметру диска 3, обертається навколо своєї осі. Разом з диском 3 починає обертатись навколо свої осі розвантажувальний диск 5 з немагнітного матеріалу, встановлений під нижньою поверхнею диска 3 у площині, паралельній площині диска 3. При цьому у зоні знаходження сипучих матеріалів з металевими включеннями утворюється біжуче магнітне поле. Якщо швидкість обертання диска 3 магнітної системи з магнітами 4 невелика (близько 3-5об/с), то феромагнітні частинки, що транспортуються разом з сипучими речовинами стрічковим транспортером 1 під дією магнітних сил виносяться по поверхні стрічки транспортеру 1 до зони розвантаження, де за допомогою скребка 6 для вилучення феромагнітних металевих включень збираються у приймачі 7 для магнітних металів. Водночас феромагнітні частинки, що транспортуються разом з сипучими речовинами стрічковим транспортером 2 під дією магнітних сил притягуються до поверхні обертового розвантажувального немагнітного диска 5. Завдяки можливості обертання розвантажувального диска 5 навколо своєї осі феромагнітні частинки виносяться ним до зони розвантаження, де за допомогою скребка 6 збираються у приймачі феромагнітної фракції 7. Сипучі матеріали, очищені від феромагнітних забруднень, транспортерами 1 і 2 потрапляють до приймачів 9. Якщо швидкість обертання диска 3 магнітної системи з магнітами 4 на верхній та ніжній поверхнях, розміщений у проміжку між стрічковими транспортерами 1, 2 достатньо велика (близько 4050об/с), то в немагнітних, але електропровідних металевих частинках, що транспортуються з сипучими матеріалами за допомогою стрічкових транспортерів 1 і 2, індукуються вихрові струми. В результаті взаємодії біжучого магнітного поля і поля вихрових струмів утворюється горизонтальна складова електродинамічної сили, під дією якої немагнітні, але електропровідні, частинки переміщуються у бік від транспортерів 1 і 2, попадаючи до приймачів 8 для немагнітних металів. У цьому випадку має місце безперервне вилучення як феромагнітних, так і немагнітних металевих включень. Сипуча речовина, очищена від металевих включень, транспортерами 1 і 2 потрапляє до приймачів 8. Наявність двох транспортуючих стрічок, одна з яких розташована зі зміщенням по висоті відносно іншої, розширює технологічні можливості пристрою, завдяки чому він може бути застосований у таких технологічних схемах, які потребують одночасного вилучення металевих включень з двох сипучих речовин, що транспортується дворівневими стрічковими транспортерами. 5 Комп’ютерна верстка Н. Лиcенко 54723 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
