Пристрій для вилучення металевих включень
Номер патенту: 43555
Опубліковано: 25.08.2009
Автори: Августинович Анна Анатоліївна, Шинкаренко Василь Федорович, Шведчикова Ірина Олексіївна
Формула / Реферат
Пристрій для вилучення металевих включень, який містить транспортуючий орган, скребок для вилучення феромагнітних металевих включень, приймачі продуктів розділення, магнітну систему, виконану у вигляді диска, встановленого з можливістю обертання під транспортуючим органом у площині, паралельній площині останнього, при цьому на робочій поверхні диска встановлені магніти з полярністю полюсів, що чергується по периметру диска, який відрізняється тим, що транспортуючий орган виконаний у вигляді двох стрічкових транспортерів, напрям руху яких є зустрічним і співпадає з напрямом обертання діаметрально протилежних ділянок диска магнітної системи.
Текст

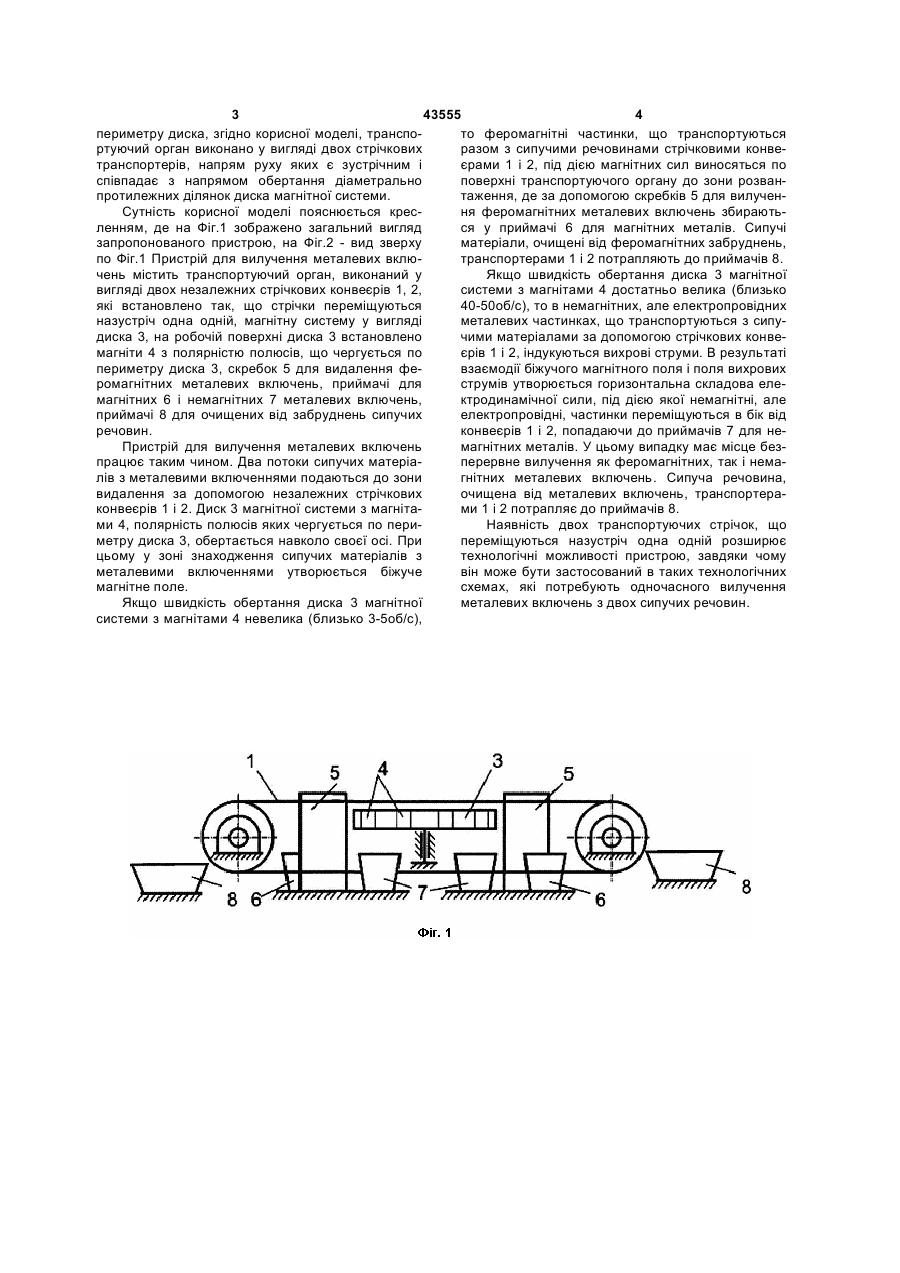

Пристрій для вилучення металевих включень, який містить транспортуючий орган, скребок для вилучення феромагнітних металевих включень, 3 43555 4 периметру диска, згідно корисної моделі, транспото феромагнітні частинки, що транспортуються ртуючий орган виконано у вигляді двох стрічкових разом з сипучими речовинами стрічковими конветранспортерів, напрям руху яких є зустрічним і єрами 1 і 2, під дією магнітних сил виносяться по співпадає з напрямом обертання діаметрально поверхні транспортуючого органу до зони розванпротилежних ділянок диска магнітної системи. таження, де за допомогою скребків 5 для вилученСутність корисної моделі пояснюється кресня феромагнітних металевих включень збираютьленням, де на Фіг.1 зображено загальний вигляд ся у приймачі 6 для магнітних металів. Сипучі запропонованого пристрою, на Фіг.2 - вид зверху матеріали, очищені від феромагнітних забруднень, по Фіг.1 Пристрій для вилучення металевих вклютранспортерами 1 і 2 потрапляють до приймачів 8. чень містить транспортуючий орган, виконаний у Якщо швидкість обертання диска 3 магнітної вигляді двох незалежних стрічкових конвеєрів 1, 2, системи з магнітами 4 достатньо велика (близько які встановлено так, що стрічки переміщуються 40-50об/с), то в немагнітних, але електропровідних назустріч одна одній, магнітну систему у вигляді металевих частинках, що транспортуються з сипудиска 3, на робочій поверхні диска 3 встановлено чими матеріалами за допомогою стрічкових конвемагніти 4 з полярністю полюсів, що чергується по єрів 1 і 2, індукуються вихрові струми. В результаті периметру диска 3, скребок 5 для видалення февзаємодії біжучого магнітного поля і поля вихрових ромагнітних металевих включень, приймачі для струмів утворюється горизонтальна складова елемагнітних 6 і немагнітних 7 металевих включень, ктродинамічної сили, під дією якої немагнітні, але приймачі 8 для очищених від забруднень сипучих електропровідні, частинки переміщуються в бік від речовин. конвеєрів 1 і 2, попадаючи до приймачів 7 для неПристрій для вилучення металевих включень магнітних металів. У цьому випадку має місце безпрацює таким чином. Два потоки сипучих матеріаперервне вилучення як феромагнітних, так і немалів з металевими включеннями подаються до зони гнітних металевих включень. Сипуча речовина, видалення за допомогою незалежних стрічкових очищена від металевих включень, транспортераконвеєрів 1 і 2. Диск 3 магнітної системи з магнітами 1 і 2 потрапляє до приймачів 8. ми 4, полярність полюсів яких чергується по периНаявність двох транспортуючих стрічок, що метру диска 3, обертається навколо своєї осі. При переміщуються назустріч одна одній розширює цьому у зоні знаходження сипучих матеріалів з технологічні можливості пристрою, завдяки чому металевими включеннями утворюється біжуче він може бути застосований в таких технологічних магнітне поле. схемах, які потребують одночасного вилучення Якщо швидкість обертання диска 3 магнітної металевих включень з двох сипучих речовин. системи з магнітами 4 невелика (близько 3-5об/с), 5 Комп’ютерна верстка В. Мацело 43555 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for removal of metal inclusions
Автори англійськоюShynkarenko Vasyl Fedorovych, Shvedchykova Iryna Oleksiivna, Avhustynovych Anna Anatoliivna
Назва патенту російськоюУстройство для удаления металлических включений
Автори російськоюШинкаренко Василий Федорович, Шведчикова Ирина Алексеевна, Августинович Анна Анатольевна
МПК / Мітки
МПК: B03C 1/00
Мітки: вилучення, включень, металевих, пристрій
