Закупорювальний засіб для закупорювання ємності з горловиною

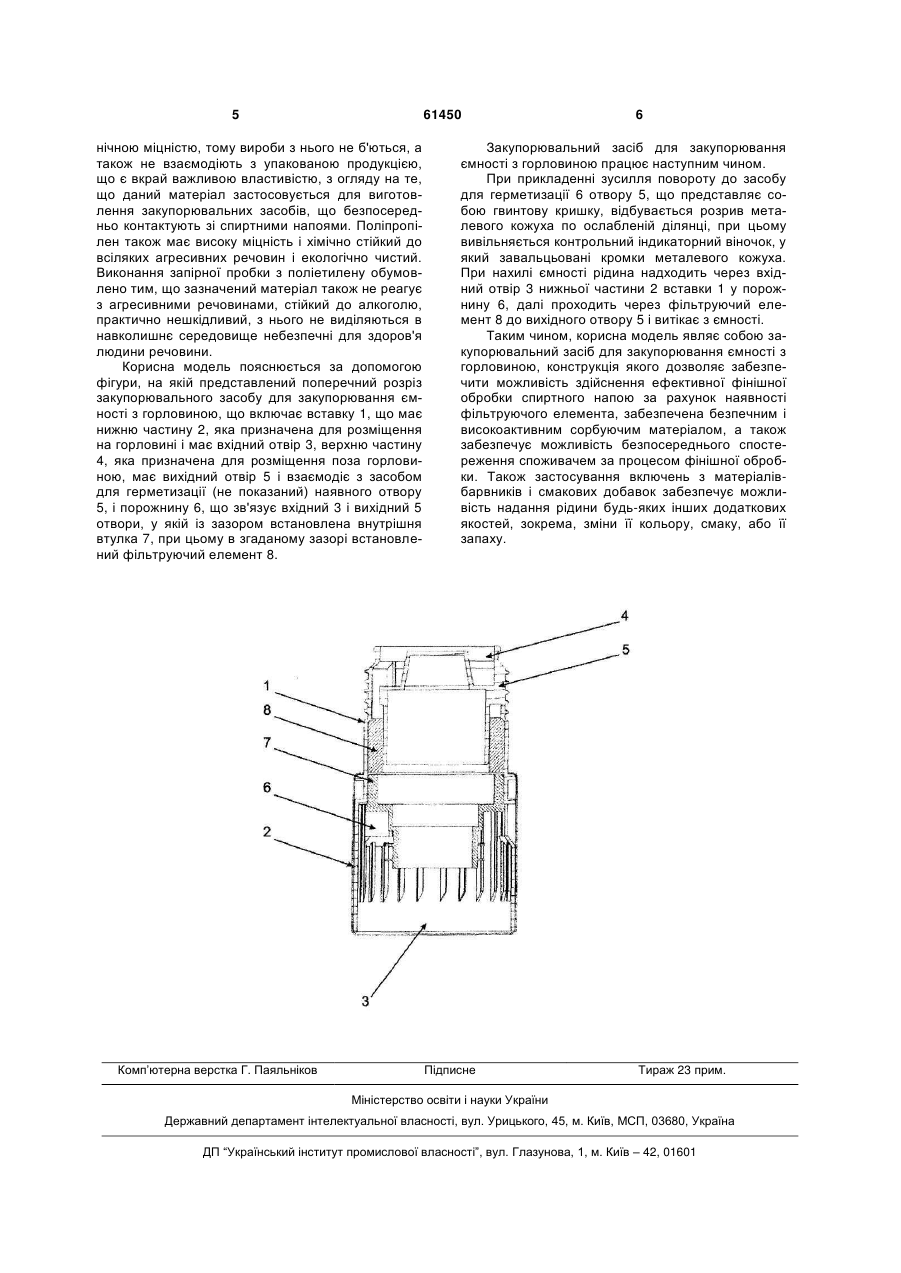

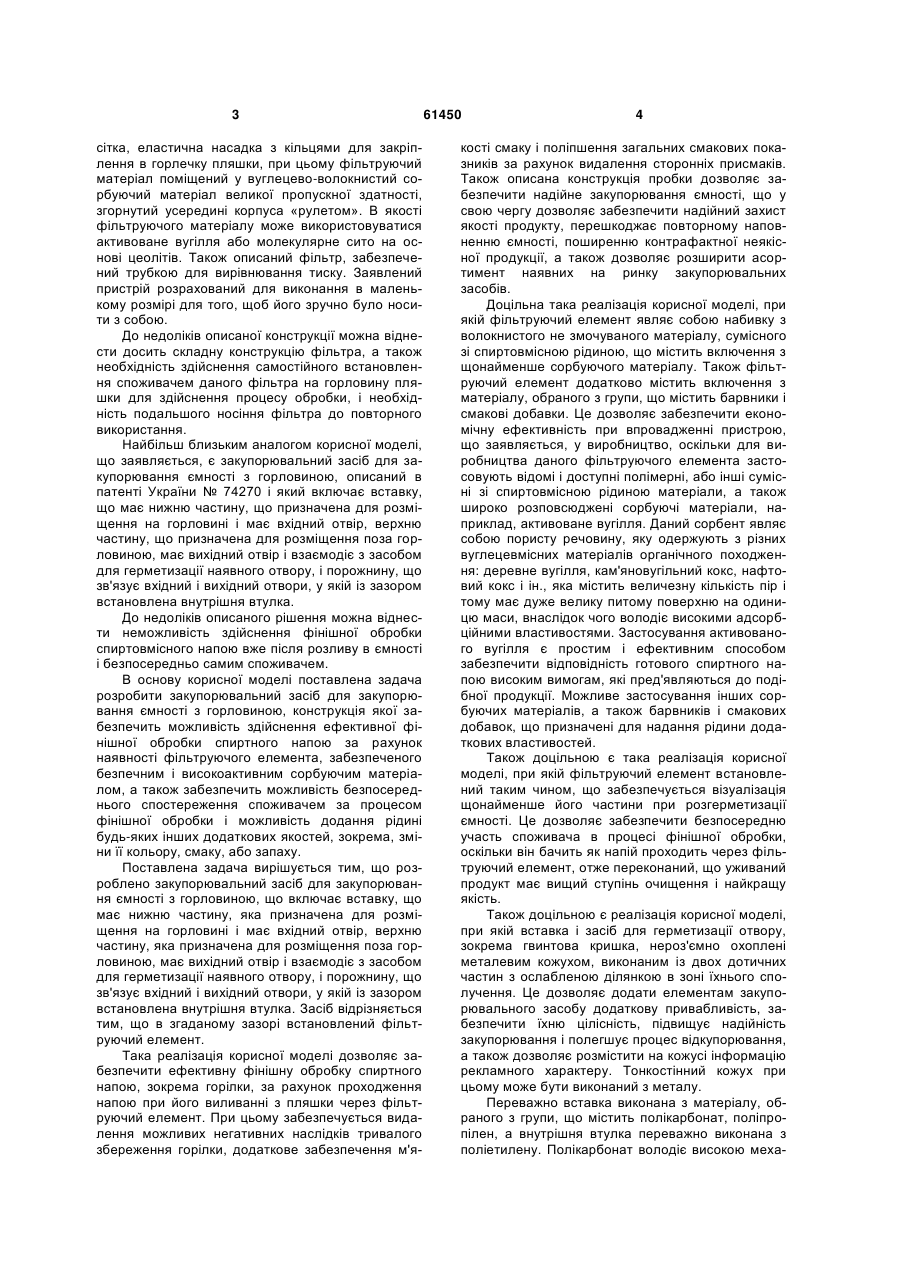

1. Закупорювальний засіб для закупорювання ємності з горловиною, що включає вставку, що має нижню частину, яка призначена для розміщення на горловині і має вхідний отвір, верхню частину, яка призначена для розміщення поза горловиною, має вихідний отвір і взаємодіє з засобом для герметизації наявного отвору, і порожнину, що зв'язує вхідний і вихідний отвори, у якій із зазором установлена внутрішня втулка, який відрізняється тим, що в згаданому зазорі встановлений фільтруючий елемент. 2. Засіб за п. 1, який відрізняється тим, що фільтруючий елемент являє собою набивку з волокнистого матеріалу, що не змочується, сумісного зі U 1 3 сітка, еластична насадка з кільцями для закріплення в горлечку пляшки, при цьому фільтруючий матеріал поміщений у вуглецево-волокнистий сорбуючий матеріал великої пропускної здатності, згорнутий усередині корпуса «рулетом». В якості фільтруючого матеріалу може використовуватися активоване вугілля або молекулярне сито на основі цеолітів. Також описаний фільтр, забезпечений трубкою для вирівнювання тиску. Заявлений пристрій розрахований для виконання в маленькому розмірі для того, щоб його зручно було носити з собою. До недоліків описаної конструкції можна віднести досить складну конструкцію фільтра, а також необхідність здійснення самостійного встановлення споживачем даного фільтра на горловину пляшки для здійснення процесу обробки, і необхідність подальшого носіння фільтра до повторного використання. Найбільш близьким аналогом корисної моделі, що заявляється, є закупорювальний засіб для закупорювання ємності з горловиною, описаний в патенті України № 74270 і який включає вставку, що має нижню частину, що призначена для розміщення на горловині і має вхідний отвір, верхню частину, що призначена для розміщення поза горловиною, має вихідний отвір і взаємодіє з засобом для герметизації наявного отвору, і порожнину, що зв'язує вхідний і вихідний отвори, у якій із зазором встановлена внутрішня втулка. До недоліків описаного рішення можна віднести неможливість здійснення фінішної обробки спиртовмісного напою вже після розливу в ємності і безпосередньо самим споживачем. В основу корисної моделі поставлена задача розробити закупорювальний засіб для закупорювання ємності з горловиною, конструкція якої забезпечить можливість здійснення ефективної фінішної обробки спиртного напою за рахунок наявності фільтруючого елемента, забезпеченого безпечним і високоактивним сорбуючим матеріалом, а також забезпечить можливість безпосереднього спостереження споживачем за процесом фінішної обробки і можливість додання рідині будь-яких інших додаткових якостей, зокрема, зміни її кольору, смаку, або запаху. Поставлена задача вирішується тим, що розроблено закупорювальний засіб для закупорювання ємності з горловиною, що включає вставку, що має нижню частину, яка призначена для розміщення на горловині і має вхідний отвір, верхню частину, яка призначена для розміщення поза горловиною, має вихідний отвір і взаємодіє з засобом для герметизації наявного отвору, і порожнину, що зв'язує вхідний і вихідний отвори, у якій із зазором встановлена внутрішня втулка. Засіб відрізняється тим, що в згаданому зазорі встановлений фільтруючий елемент. Така реалізація корисної моделі дозволяє забезпечити ефективну фінішну обробку спиртного напою, зокрема горілки, за рахунок проходження напою при його виливанні з пляшки через фільтруючий елемент. При цьому забезпечується видалення можливих негативних наслідків тривалого збереження горілки, додаткове забезпечення м'я 61450 4 кості смаку і поліпшення загальних смакових показників за рахунок видалення сторонніх присмаків. Також описана конструкція пробки дозволяє забезпечити надійне закупорювання ємності, що у свою чергу дозволяє забезпечити надійний захист якості продукту, перешкоджає повторному наповненню ємності, поширенню контрафактної неякісної продукції, а також дозволяє розширити асортимент наявних на ринку закупорювальних засобів. Доцільна така реалізація корисної моделі, при якій фільтруючий елемент являє собою набивку з волокнистого не змочуваного матеріалу, сумісного зі спиртовмісною рідиною, що містить включення з щонайменше сорбуючого матеріалу. Також фільтруючий елемент додатково містить включення з матеріалу, обраного з групи, що містить барвники і смакові добавки. Це дозволяє забезпечити економічну ефективність при впровадженні пристрою, що заявляється, у виробництво, оскільки для виробництва даного фільтруючого елемента застосовують відомі і доступні полімерні, або інші сумісні зі спиртовмісною рідиною матеріали, а також широко розповсюджені сорбуючі матеріали, наприклад, активоване вугілля. Даний сорбент являє собою пористу речовину, яку одержують з різних вуглецевмісних матеріалів органічного походження: деревне вугілля, кам'яновугільний кокс, нафтовий кокс і ін., яка містить величезну кількість пір і тому має дуже велику питому поверхню на одиницю маси, внаслідок чого володіє високими адсорбційними властивостями. Застосування активованого вугілля є простим і ефективним способом забезпечити відповідність готового спиртного напою високим вимогам, які пред'являються до подібної продукції. Можливе застосування інших сорбуючих матеріалів, а також барвників і смакових добавок, що призначені для надання рідини додаткових властивостей. Також доцільною є така реалізація корисної моделі, при якій фільтруючий елемент встановлений таким чином, що забезпечується візуалізація щонайменше його частини при розгерметизації ємності. Це дозволяє забезпечити безпосередню участь споживача в процесі фінішної обробки, оскільки він бачить як напій проходить через фільтруючий елемент, отже переконаний, що уживаний продукт має вищий ступінь очищення і найкращу якість. Також доцільною є реалізація корисної моделі, при якій вставка і засіб для герметизації отвору, зокрема гвинтова кришка, нероз'ємно охоплені металевим кожухом, виконаним із двох дотичних частин з ослабленою ділянкою в зоні їхнього сполучення. Це дозволяє додати елементам закупорювального засобу додаткову привабливість, забезпечити їхню цілісність, підвищує надійність закупорювання і полегшує процес відкупорювання, а також дозволяє розмістити на кожусі інформацію рекламного характеру. Тонкостінний кожух при цьому може бути виконаний з металу. Переважно вставка виконана з матеріалу, обраного з групи, що містить полікарбонат, поліпропілен, а внутрішня втулка переважно виконана з поліетилену. Полікарбонат володіє високою меха 5 61450 нічною міцністю, тому вироби з нього не б'ються, а також не взаємодіють з упакованою продукцією, що є вкрай важливою властивістю, з огляду на те, що даний матеріал застосовується для виготовлення закупорювальних засобів, що безпосередньо контактують зі спиртними напоями. Поліпропілен також має високу міцність і хімічно стійкий до всіляких агресивних речовин і екологічно чистий. Виконання запірної пробки з поліетилену обумовлено тим, що зазначений матеріал також не реагує з агресивними речовинами, стійкий до алкоголю, практично нешкідливий, з нього не виділяються в навколишнє середовище небезпечні для здоров'я людини речовини. Корисна модель пояснюється за допомогою фігури, на якій представлений поперечний розріз закупорювального засобу для закупорювання ємності з горловиною, що включає вставку 1, що має нижню частину 2, яка призначена для розміщення на горловині і має вхідний отвір 3, верхню частину 4, яка призначена для розміщення поза горловиною, має вихідний отвір 5 і взаємодіє з засобом для герметизації (не показаний) наявного отвору 5, і порожнину 6, що зв'язує вхідний 3 і вихідний 5 отвори, у якій із зазором встановлена внутрішня втулка 7, при цьому в згаданому зазорі встановлений фільтруючий елемент 8. Комп’ютерна верстка Г. Паяльніков 6 Закупорювальний засіб для закупорювання ємності з горловиною працює наступним чином. При прикладенні зусилля повороту до засобу для герметизації 6 отвору 5, що представляє собою гвинтову кришку, відбувається розрив металевого кожуха по ослабленій ділянці, при цьому вивільняється контрольний індикаторний віночок, у який завальцьовані кромки металевого кожуха. При нахилі ємності рідина надходить через вхідний отвір 3 нижньої частини 2 вставки 1 у порожнину 6, далі проходить через фільтруючий елемент 8 до вихідного отвору 5 і витікає з ємності. Таким чином, корисна модель являє собою закупорювальний засіб для закупорювання ємності з горловиною, конструкція якого дозволяє забезпечити можливість здійснення ефективної фінішної обробки спиртного напою за рахунок наявності фільтруючого елемента, забезпечена безпечним і високоактивним сорбуючим матеріалом, а також забезпечує можливість безпосереднього спостереження споживачем за процесом фінішної обробки. Також застосування включень з матеріалівбарвників і смакових добавок забезпечує можливість надання рідини будь-яких інших додаткових якостей, зокрема, зміни її кольору, смаку, або її запаху. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
