Пристрій для підвішування баскетбольного щита

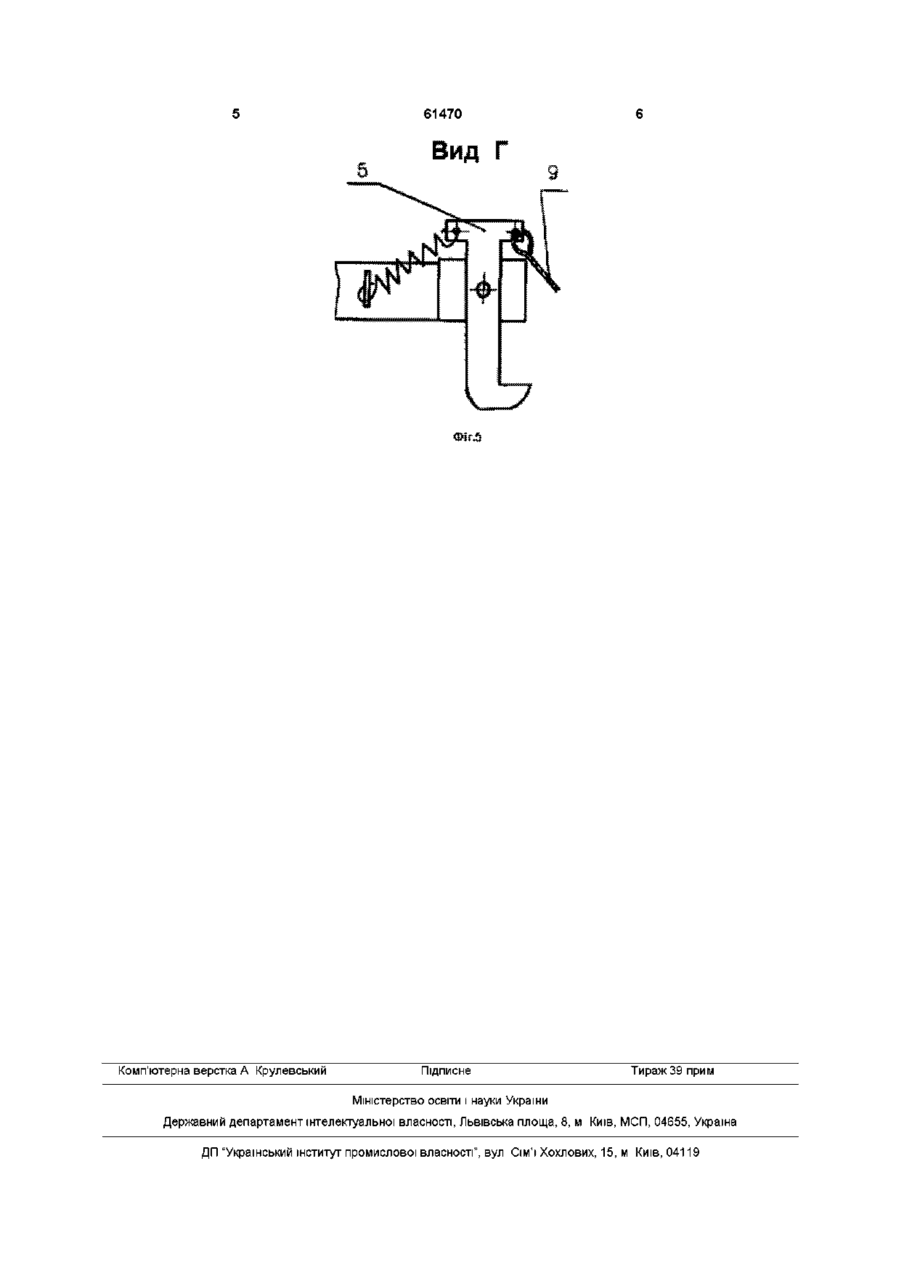

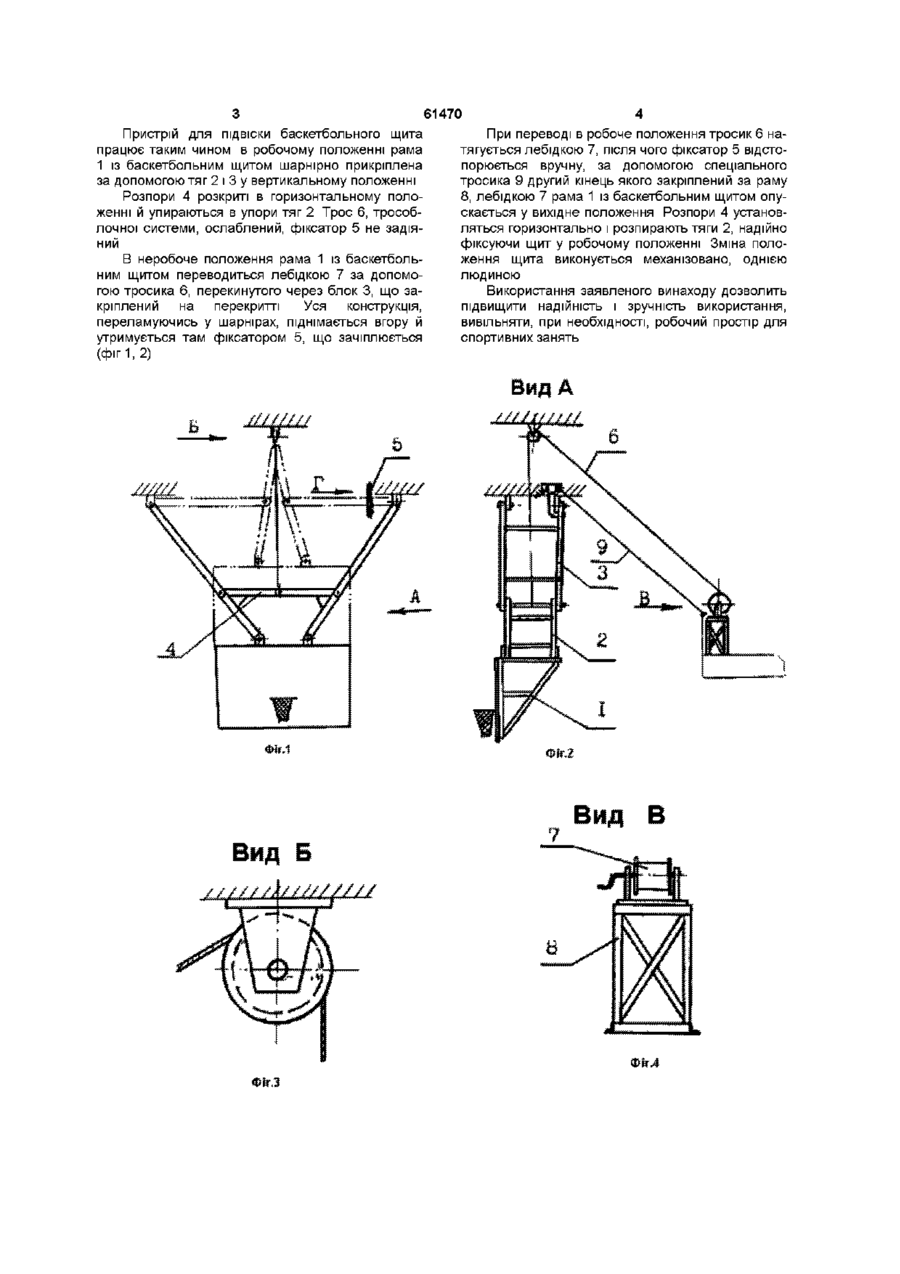

Пристрій для підвішування баскетбольного щита, що включає раму з жорстко закріпленим на ній баскетбольним щитом, шарнірно прикріплену за допомогою тяг і розпорів, фіксатор і трособлоч ну систему, який відрізняється тим, що з метою підвищення зручності користування, надійності і простоти конструкції, пристосування для зміни положення баскетбольного щита оснащене лебідкою, встановленою на додатковій рамі, а також фіксатором, а основна рама, до якої жорстко кріпиться баскетбольний щит, за допомогою шарнірних тяг і розпорів підвішена до стелі з можливістю підіймання вгору і закріплення в такому положенні за допомогою фіксатора, причому один кінець троса закріплено на лебідці, блок закріплено на балках перекриття, а другий кінець троса закріплено на осі в центрі шарніра розпорів Гаданий винахід відноситься до спортивного спорядження, а саме до пристроїв для ПІДВІСКИ баскетбольного щита і може бути використаний у спортивних залах і манежах Відомий пристрій для ПІДВІСКИ баскетбольного щита, що включає шарнірно з'єднану із стійкою і з баскетбольним щитом раму, один із КІНЦІВ якої приєднаний до пристосування для зміни положення баскетбольного щита (Патент США №3881724, кл 273-15, 1975) Інший відомий пристрій для ПІДВІСКИ баскетбольного щита, що є найбільш близьким аналогом передбачуваного винаходу, складається із шарнірно з'єднаної із стійкою і баскетбольним щитом рами, один кінець якої з'єднаний з пристосуванням для змінення положення баскетбольного щита, виконаного у вигляді трособлочної системи, при чому один із КІНЦІВ троса несе повзун, розташований на СТІЙЦІ, а другий - противагу (Авторське свідоцтво СРСР №935115, кл А63В63/04, 1979) Недоліками цих пристроїв є незручність у користуванні, складність конструкції, а в аналозі неможливість використання при віддаленні від стіни Суть пропонованого винаходу, що забезпечує досягнення необхідного технічного результату, виражається сукупністю таких суттєвих ознак пристосування для змінення положення баскетбольного щита оснащене лебідкою, встановленою на додатковій рамі, а основна рама, до якої жорстко кріпиться баскетбольний щит шарнірно підвішена у вертикальне положення до стелі з можливістю піднімання вгору і закріплення в такому положенні фіксатором Порівнювальний аналіз з аналогом показує, що заявлюваний пристрій має такі ВІДМІННОСТІ рама баскетбольного щита шарнірно підвішується до стельових балок за допомогою шарнірних штанг і надійно фіксується у вертикальному положенні, підіймання баскетбольного щита в неробоче положення й опускання в робоче виконується за допомогою лебідки через трособлочну систему, закріплення баскетбольного щита в робочому положенні здійснюється за допомогою розпірок автоматично, а в неробочому - за допомогою фіксатора На фіг 1 показано загальний вигляд пристрою, на фіг 2 - вид збоку, на фіг 3 - конструкція блока, на фіг 4 - вид на лебідку, установлену на додатковій рамі, на фіг 5 - конструкція фіксатора Пристрій для ПІДВІСКИ баскетбольного щита складається із рами 1 з жорстко закріпленим на ній баскетбольним щитом, шарнірно прикріпленої за допомогою тяг 2 і 3, розпорів 4, фіксатора 5, пристосувань для зміни положення баскетбольного щита з трособлочною системою 6, з лебідкою 7 оснащеною храповим механізмом, фіксуючим и в необхідному положенні, закріпленої на додатковій рамі 8, що установлюється на кронштейнах, вмурованих у стіну спортзалу, або на ПІДЛОЗІ (21)2003021131 (О 61470 Пристрій для ПІДВІСКИ баскетбольного щита працює таким чином в робочому положенні рама 1 із баскетбольним щитом шарнірно прикріплена за допомогою тяг 2 і 3 у вертикальному положенні Розпори 4 розкриті в горизонтальному положенні й упираються в упори тяг 2 Трос 6, трособлочної системи, ослаблений, фіксатор 5 не задіяний В неробоче положення рама 1 із баскетбольним щитом переводиться лебідкою 7 за допомогою тросика 6, перекинутого через блок 3, що закріплений на перекритті Уся конструкція, переламуючись у шарнірах, піднімається вгору й утримується там фіксатором 5, що зачіплюється (фіг 1,2) При переводі в робоче положення тросик 6 натягується лебідкою 7, після чого фіксатор 5 відстопорюється вручну, за допомогою спеціального тросика 9 другий кінець якого закріплений за раму 8, лебідкою 7 рама 1 із баскетбольним щитом опускається у вихідне положення Розпори 4 установляться горизонтально і розпирають тяги 2, надійно фіксуючи щит у робочому положенні Зміна положення щита виконується механізовано, однією людиною Використання заявленого винаходу дозволить підвищити надійність і зручність використання, вивільняти, при необхідності, робочий простір для спортивних занять 61470 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
