Завантажувальний пристрій конвейєра прохідницького щита

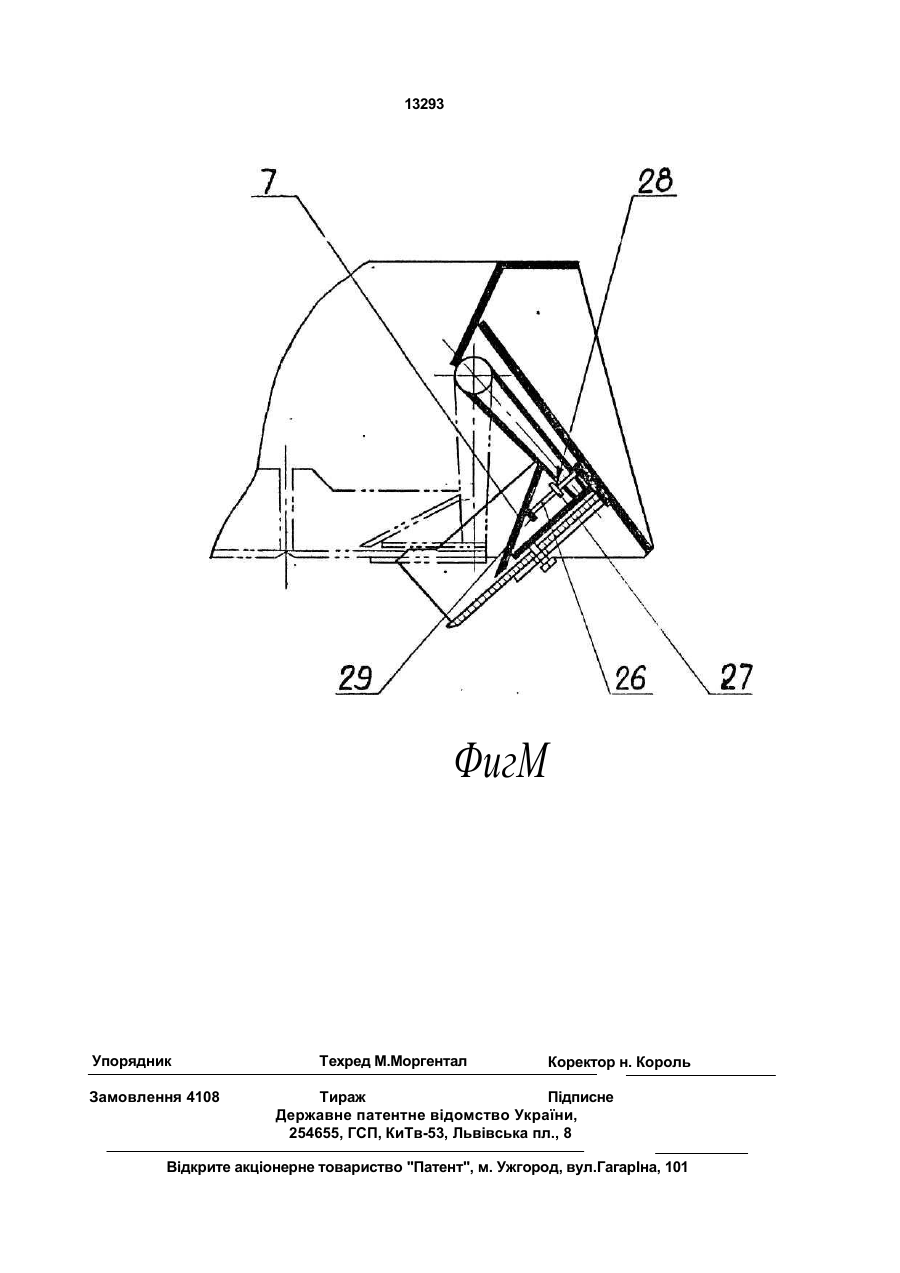

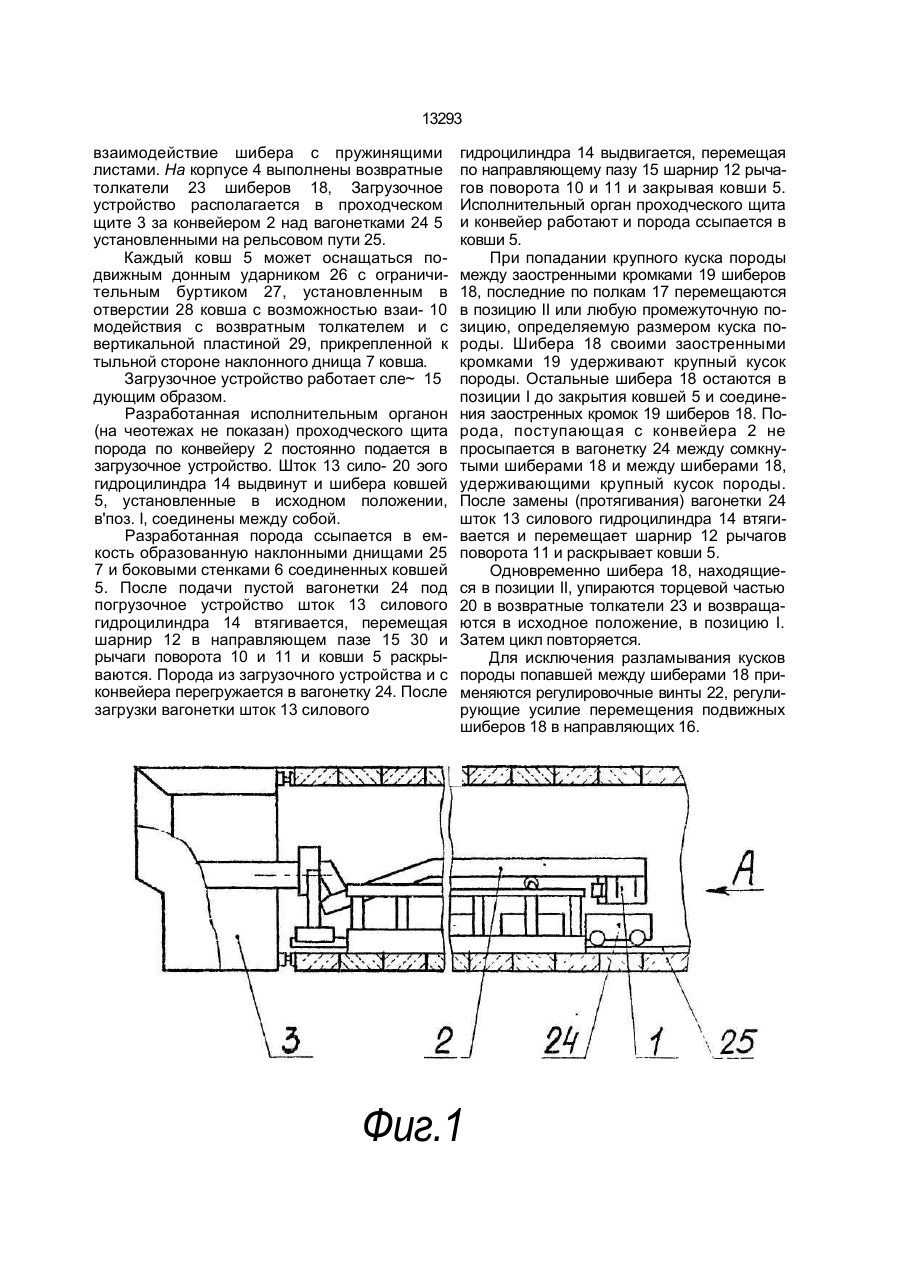

1. Загрузочное устройство конвейєра проходческого щита, содержащее корпус, шарнирно установленную заслонку, силовой гидроцилиндр и рычаги поворота, о тл и ч а ю щ е е с я тем, что устройство снабжено шиберами, а заслонка выполнена из двух ковшей с наклонными днищами и с пружинящими листами, при этом шибера установлены с возможностью перемещения в направляющих, выполненных на днищах ковшей, и с возможностью взаимодействия с пружинящими листами посредством регулировочных винтов. 2. Загрузочное устройство конвейера проходческого щита по п. ^ о т л и ч а ю щ е е с я тем, что ковши выполнены с отверстиями и снабжены установленными в них подвижными донными ударниками. СО Изобретение относится к области горного дела, а именно к устройствам, предназначенным для загрузки вагонеток породой с конвейера проходческого щита. Целью изобретения является повышение производительности загрузки породы в вагонетки. На фиг. 1 показано загрузочное устройство конвейера проходческого щита, вид сбоку; на фиг. 2 - вид А фиг. 1 (проходческий щит условно не показан); на фиг. 3 - вид Б фиг. 2; на фиг. 4 - загрузочное устройство с подвижным донным ударником. Загрузочное устройство 1 конвейера 2 проходческого щита 3 состоит из корпуса 4, в котором размещена заслонка, выполненная в виде двух ковшей 5; причем каждый с боковыми стенками 6 и наклонным днищем 7. Каждый ковш 5 соединен посредством шарниров 8 и 9 и рычагов поворота 10 и 11 с шарниром 12 штока 13 силового гидроцилиндра 14. Шарнир 12 штока 13 установлен в направляющем пазу 15 корпуса 4, Ковши 5 снабжены выполненными ча днищах ковшей направляющими 16, на полках 17 которых установлены в исходном положении (позиция I), с возможностью поступательного движения в позицию II шибера 18. Шибера 18 выполнены с заостренной кромкой 19 и с торцевой частью 20. Направляющие 16 снабжены тормозами, выполненными в виде пружинящих листоо 21,' установленных над направляющими 16. Для регулировки усилия перемещения шиберов 18 в них установлены регулировочные винты 22 посредством которых обеспечивается ю о со о 13293 взаимодействие шибера с пружинящими листами. На корпусе 4 выполнены возвратные толкатели 23 шиберов 18, Загрузочное устройство располагается в проходческом щите 3 за конвейером 2 над вагонетками 24 5 установленными на рельсовом пути 25. Каждый ковш 5 может оснащаться подвижным донным ударником 26 с ограничительным буртиком 27, установленным в отверстии 28 ковша с возможностью взаи- 10 модействия с возвратным толкателем и с вертикальной пластиной 29, прикрепленной к тыльной стороне наклонного днища 7 ковша. Загрузочное устройство работает сле~ 15 дующим образом. Разработанная исполнительным органон (на чеотежах не показан) проходческого щита порода по конвейеру 2 постоянно подается в загрузочное устройство. Шток 13 сило- 20 эого гидроцилиндра 14 выдвинут и шибера ковшей 5, установленные в исходном положении, в'поз. I, соединены между собой. Разработанная порода ссыпается в емкость образованную наклонными днищами 25 7 и боковыми стенками 6 соединенных ковшей 5. После подачи пустой вагонетки 24 под погрузочное устройство шток 13 силового гидроцилиндра 14 втягивается, перемещая шарнир 12 в направляющем пазе 15 30 и рычаги поворота 10 и 11 и ковши 5 раскрываются. Порода из загрузочного устройства и с конвейера перегружается в вагонетку 24. После загрузки вагонетки шток 13 силового гидроцилиндра 14 выдвигается, перемещая по направляющему пазу 15 шарнир 12 рычагов поворота 10 и 11 и закрывая ковши 5. Исполнительный орган проходческого щита и конвейер работают и порода ссыпается в ковши 5. При попадании крупного куска породы между заостренными кромками 19 шиберов 18, последние по полкам 17 перемещаются в позицию II или любую промежуточную позицию, определяемую размером куска породы. Шибера 18 своими заостренными кромками 19 удерживают крупный кусок породы. Остальные шибера 18 остаются в позиции I до закрытия ковшей 5 и соединения заостренных кромок 19 шиберов 18. Порода, поступающая с конвейера 2 не просыпается в вагонетку 24 между сомкнутыми шиберами 18 и между шиберами 18, удерживающими крупный кусок породы. После замены (протягивания) вагонетки 24 шток 13 силового гидроцилиндра 14 втягивается и перемещает шарнир 12 рычагов поворота 11 и раскрывает ковши 5. Одновременно шибера 18, находящиеся в позиции II, упираются торцевой частью 20 в возвратные толкатели 23 и возвращаются в исходное положение, в позицию I. Затем цикл повторяется. Для исключения разламывания кусков породы попавшей между шиберами 18 применяются регулировочные винты 22, регулирующие усилие перемещения подвижных шиберов 18 в направляющих 16. Фиг.1 hi 9 I 9 h С62ЄІ 13293 ФигМ Упорядник Замовлення 4108 Техред М.Моргентал Коректор н. Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
