Пристрій для натягу стрічки конвеєра

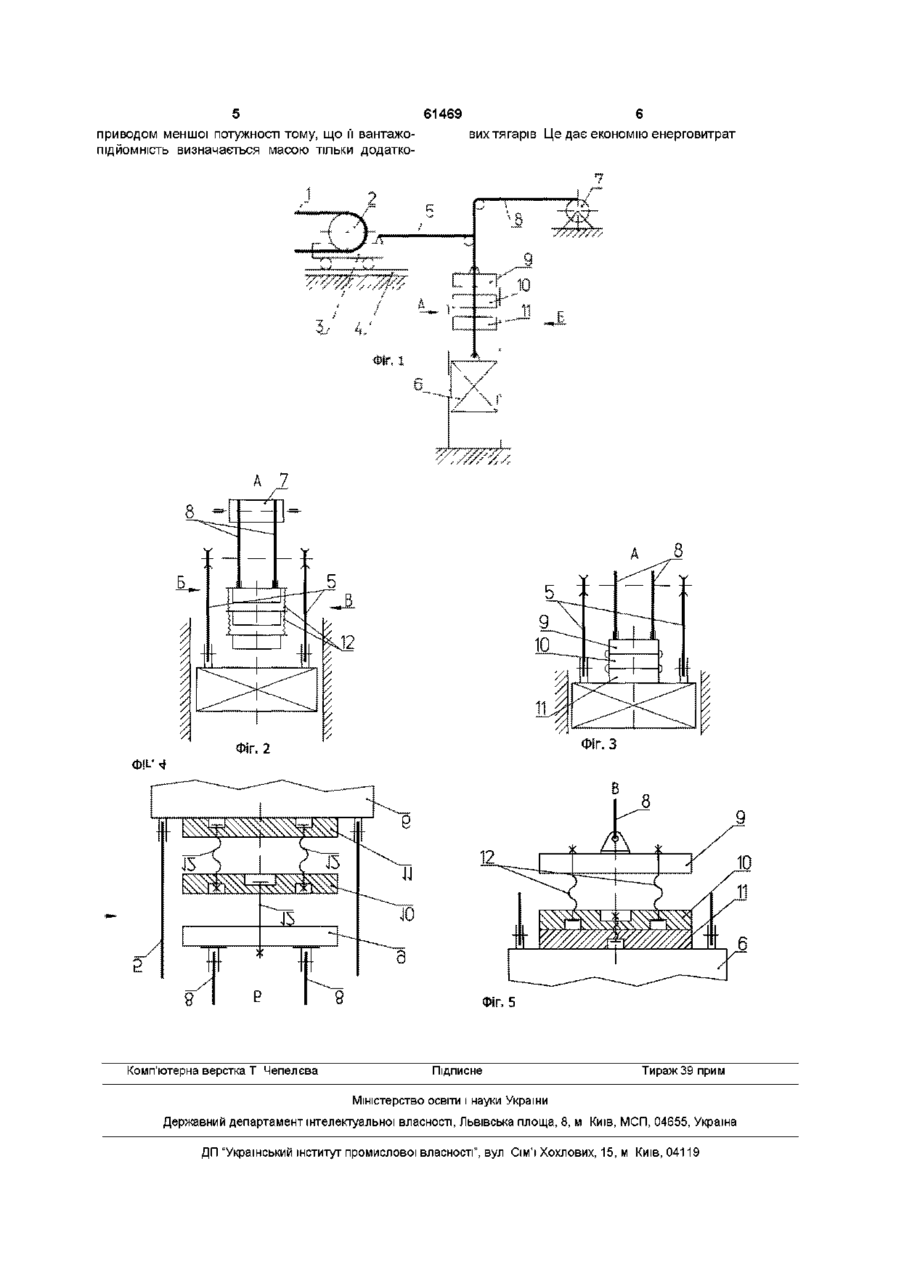

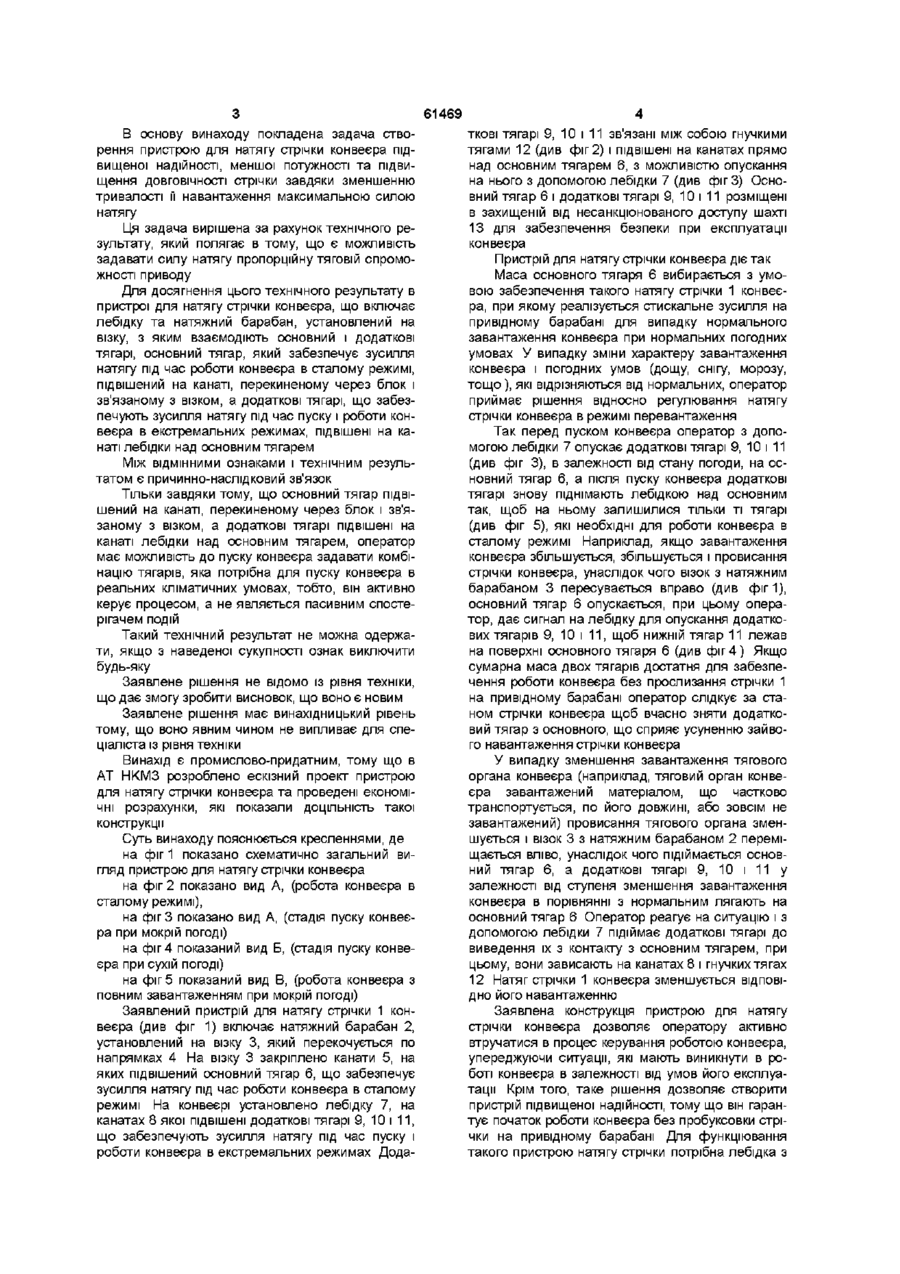

1 Пристрій для натягу стрічки конвеєра, що включає лебідку та натяжний барабан, установлений на візку, з яким взаємодіють основний і додат кові тягарі, який відрізняється тим, що основний тягар, який забезпечує зусилля натягу під час роботи конвеєра в сталому режимі, підвішений на канаті, перекиненому через блок і зв'язаному з візком, а додаткові тягарі, що забезпечують зусилля натягу під час пуску і роботи конвеєра в екстремальних режимах, підвішені на канаті лебідки над основним тягарем 2 Пристрій за п 1, який відрізняється тим, що додаткові тягарі виконані у вигляді плит рівної ваги, зв'язаних між собою гнучкими тягами Винахід відноситься до галузі промислових транспортних засобів, а точніше до транспортних засобів безперервної дії - стрічкових конвеєрів Відомий пристрій для натягу стрічки конвеєра, що включає натяжний барабан, установлений на візку, зв'язаному з лебідкою канатом, на якому через блоки підвішений тягар, що забезпечує зусилля натягу стрічки конвеєра, (див, наприклад, книгу "Ленточные конвейеры горной промышленности" под редакцией чл кор АН Спиваковского А О , М , "Недра", 1982,стор115) Така конструкція пристрою для натягу стрічки конвеєра забезпечує роботу конвеєра в усіх режимах, при цьому стрічці задають натяг, який відповідає самому екстремальному режиму, або комбінації складних режимів Але коли конвеєр виходить на сталий режим роботи, то навантаження стрічки максимальним натягом нераціонально тому, що зменшується її ДОВГОВІЧНІСТЬ Таким чином стрічка навантажується зайвим зусиллям при відсутності завантаження, пуску, дощу, туману, низьких температур Відомий також пристрій для натягу стрічки конвеєра, що включає натяжний барабан, установлений на візку, зв'язаному з лебідкою канатом Регулювання натягу стрічки здійснюється автоматично включенням лебідки на період пуску на підвищений натяг і потім, при досягненні стрічкою постійної швидкості, зниженням натягу до нормальної величини Керування лебідкою може здійснюватись по показанню динамометра, що реєструє величину натягу стрічки, і по ЗМІНІ ШВИДКОСТІ стрічки (див, наприклад, книгу "Ленточные кон вейеры горной промышленности под редакцией чл кор АН А О Спиваковского, М "Недра", 1982, стор 116) Практика експлуатації такого пристрою для натягу стрічки конвеєра показала, що інтенсивність роботи приводу лебідки є наскільки високою, що він швидко зношується Це все знижує надійність системи Найбільш близьким до заявленого пристрою є пристрій для натягу стрічки конвеєра по авт св №1146253 по М кп B65G23/44, який може бути прийнятий за прототип Прототип включає натяжний барабан, установлений на візку, зв'язаному канатом з основним тягарем, який разом з тим через додаткові тягарі зв'язаний з канатом лебідки, на якому через блоки підвішені згадані тягарі Між собою основний і додаткові тягарі зв'язані гнучкими тягами Недоліком прототипу є те, що він являється системою пасивного типу, тобто після того, як в момент пуску конвеєра сталося подовження стрічки візок з барабаном під дією основного і додаткових тягарів відкочується щоб забезпечити натяг стрічки Це йому вдається, якщо подовження незначне, в противному випадку основний і додаткові тягарі повисають на канаті лебідки і оператору необхідно відпускати канат лебідки щоб навантажити канат візка Система така, що не оператор активно керує запуском конвеєра, а він пасивно реагує на ситуацію Крім того, потужність приводу лебідки повинна бути розрахована на підіймання основного і додаткових тягарі, що приводить до зайвих енерговитрат (О (О 61469 В основу винаходу покладена задача створення пристрою для натягу стрічки конвеєра підвищеної надійності, меншої потужності та підвищення ДОВГОВІЧНОСТІ стрічки завдяки зменшенню тривалості її навантаження максимальною силою натягу Ця задача вирішена за рахунок технічного результату, який полягає в тому, що є можливість задавати силу натягу пропорційну тяговій спроможності приводу Для досягнення цього технічного результату в пристрої для натягу стрічки конвеєра, що включає лебідку та натяжний барабан, установлений на візку, з яким взаємодіють основний і додаткові тягарі, основний тягар, який забезпечує зусилля натягу під час роботи конвеєра в сталому режимі, підвішений на канаті, перекиненому через блок і зв'язаному з візком, а додаткові тягарі, що забезпечують зусилля натягу під час пуску і роботи конвеєра в екстремальних режимах, підвішені на канаті лебідки над основним тягарем Між ВІДМІННИМИ ознаками і технічним результатом є причинно-наслідковий зв'язок Тільки завдяки тому, що основний тягар підвішений на канаті, перекиненому через блок і зв'язаному з візком, а додаткові тягарі підвішені на канаті лебідки над основним тягарем, оператор має можливість до пуску конвеєра задавати комбінацію тягарів, яка потрібна для пуску конвеєра в реальних кліматичних умовах, тобто, він активно керує процесом, а не являється пасивним спостерігачем подій Такий технічний результат не можна одержати, якщо з наведеної сукупності ознак виключити будь-яку Заявлене рішення не відомо із рівня техніки, що дає змогу зробити висновок, що воно є новим Заявлене рішення має винахідницький рівень тому, що воно явним чином не випливає для спеціаліста із рівня техніки Винахід є промислово-придатним, тому що в AT HKM3 розроблено ескізний проект пристрою для натягу стрічки конвеєра та проведені економічні розрахунки, які показали ДОЦІЛЬНІСТЬ такої конструкції Суть винаходу пояснюється кресленнями, де на фіг 1 показано схематично загальний вигляд пристрою для натягу стрічки конвеєра на фіг 2 показано вид А, (робота конвеєра в сталому режимі), на фіг 3 показано вид А, (стадія пуску конвеєра при мокрій погоді) на фіг 4 показаний вид Б, (стадія пуску конвеєра при сухій погоді) на фіг 5 показаний вид В, (робота конвеєра з повним завантаженням при мокрій погоді) Заявлений пристрій для натягу стрічки 1 конвеєра (див фіг 1) включає натяжний барабан 2, установлений на візку 3, який перекочується по напрямках 4 На візку 3 закріплено канати 5, на яких підвішений основний тягар 6, що забезпечує зусилля натягу під час роботи конвеєра в сталому режимі На конвеєрі установлено лебідку 7, на канатах 8 якої підвішені додаткові тягарі 9, 10 і 11, що забезпечують зусилля натягу під час пуску і роботи конвеєра в екстремальних режимах Дода ткові тягарі 9, 10 і 11 зв'язані між собою гнучкими тягами 12 (див фіг 2) і підвішені на канатах прямо над основним тягарем 6, з можливістю опускання на нього з допомогою лебідки 7 (див фіг 3) Основний тягар 6 і додаткові тягарі 9, 10 і 11 розміщені в захищеній від несанкціонованого доступу шахті 13 для забезпечення безпеки при експлуатації конвеєра Пристрій для натягу стрічки конвеєра діє так Маса основного тягаря 6 вибирається з умовою забезпечення такого натягу стрічки 1 конвеєра, при якому реалізується стискальне зусилля на привідному барабані для випадку нормального завантаження конвеєра при нормальних погодних умовах У випадку зміни характеру завантаження конвеєра і погодних умов (дощу, снігу, морозу, тощо ), які відрізняються від нормальних, оператор приймає рішення відносно регулювання натягу стрічки конвеєра в режимі перевантаження Так перед пуском конвеєра оператор з допомогою лебідки 7 опускає додаткові тягарі 9, 10 і 11 (див фіг 3), в залежності від стану погоди, на основний тягар 6, а після пуску конвеєра додаткові тягарі знову піднімають лебідкою над основним так, щоб на ньому залишилися тільки ті тягарі (див фіг 5), які необхідні для роботи конвеєра в сталому режимі Наприклад, якщо завантаження конвеєра збільшується, збільшується і провисання стрічки конвеєра, унаслідок чого візок з натяжним барабаном 3 пересувається вправо (див фиг 1), основний тягар 6 опускається, при цьому оператор, дає сигнал на лебідку для опускання додаткових тягарів 9, 10 і 11, щоб нижній тягар 11 лежав на поверхні основного тягаря 6 (див фіг 4) Якщо сумарна маса двох тягарів достатня для забезпечення роботи конвеєра без прослизання стрічки 1 на привідному барабані оператор слідкує за станом стрічки конвеєра щоб вчасно зняти додатковий тягар з основного, що сприяє усуненню зайвого навантаження стрічки конвеєра У випадку зменшення завантаження тягового органа конвеєра (наприклад, тяговий орган конвеєра завантажений матеріалом, що частково транспортується, по його довжині, або зовсім не завантажений) провисання тягового органа зменшується і візок 3 з натяжним барабаном 2 переміщається вліво, унаслідок чого підіймається основний тягар 6, а додаткові тягарі 9, 10 і 11 у залежності від ступеня зменшення завантаження конвеєра в порівнянні з нормальним лягають на основний тягар 6 Оператор реагує на ситуацію і з допомогою лебідки 7 підіймає додаткові тягарі до виведення їх з контакту з основним тягарем, при цьому, вони зависають на канатах 8 і гнучких тягах 12 Натяг стрічки 1 конвеєра зменшується ВІДПОВІДНО його навантаженню Заявлена конструкція пристрою для натягу стрічки конвеєра дозволяє оператору активно втручатися в процес керування роботою конвеєра, упереджуючи ситуації, які мають виникнути в роботі конвеєра в залежності від умов його експлуатації Крім того, таке рішення дозволяє створити пристрій підвищеної надійності, тому що він гарантує початок роботи конвеєра без пробуксовки стрічки на привідному барабані Для функціювання такого пристрою натягу стрічки потрібна лебідка з 61469 приводом меншої потужності тому, що м вантажопідйомність визначається масою тільки додатко вих тягарів Це дає економію енерговитрат А 7 Фіг. З Фіг. 2 а Фіг, S Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
