Секційний пиловловлювач

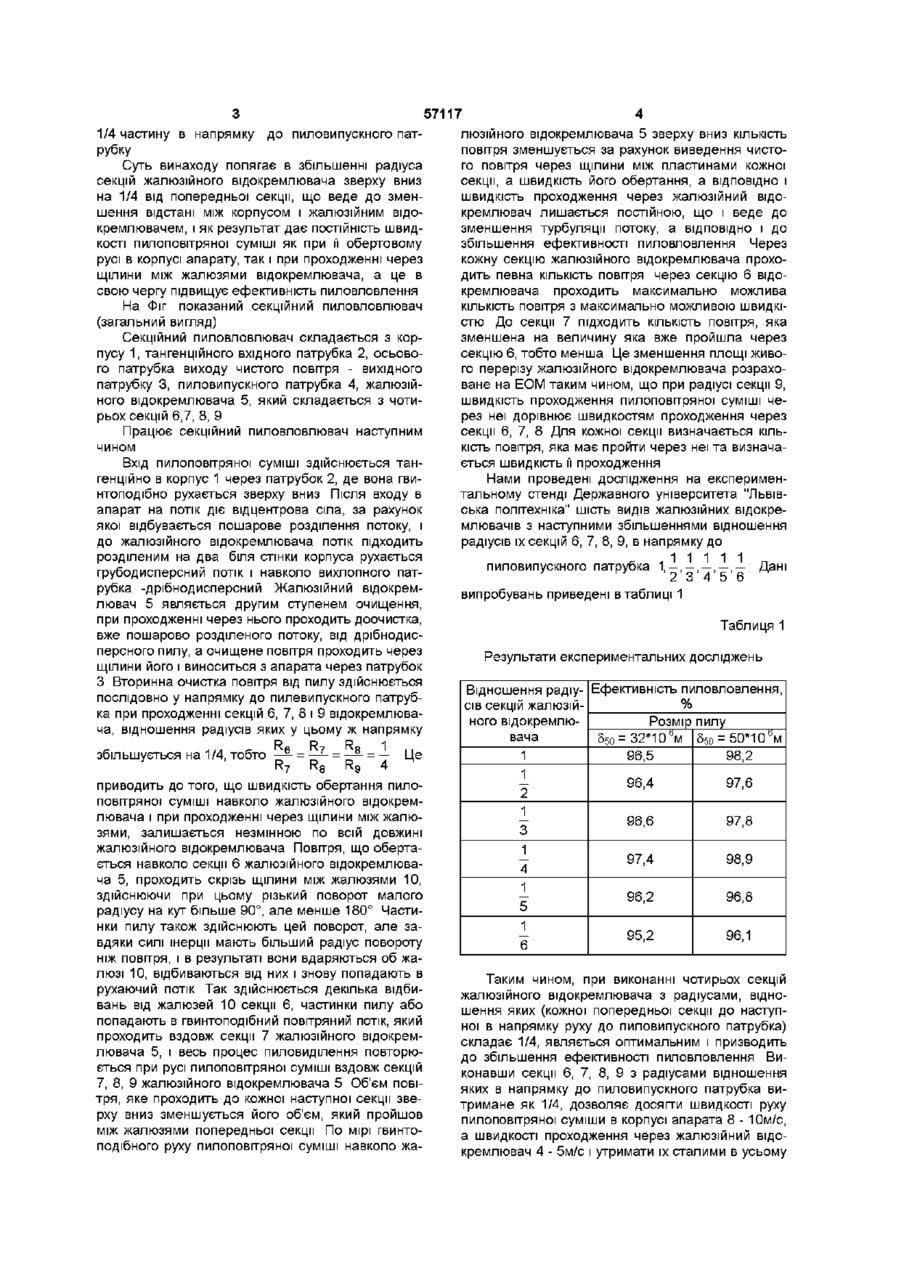

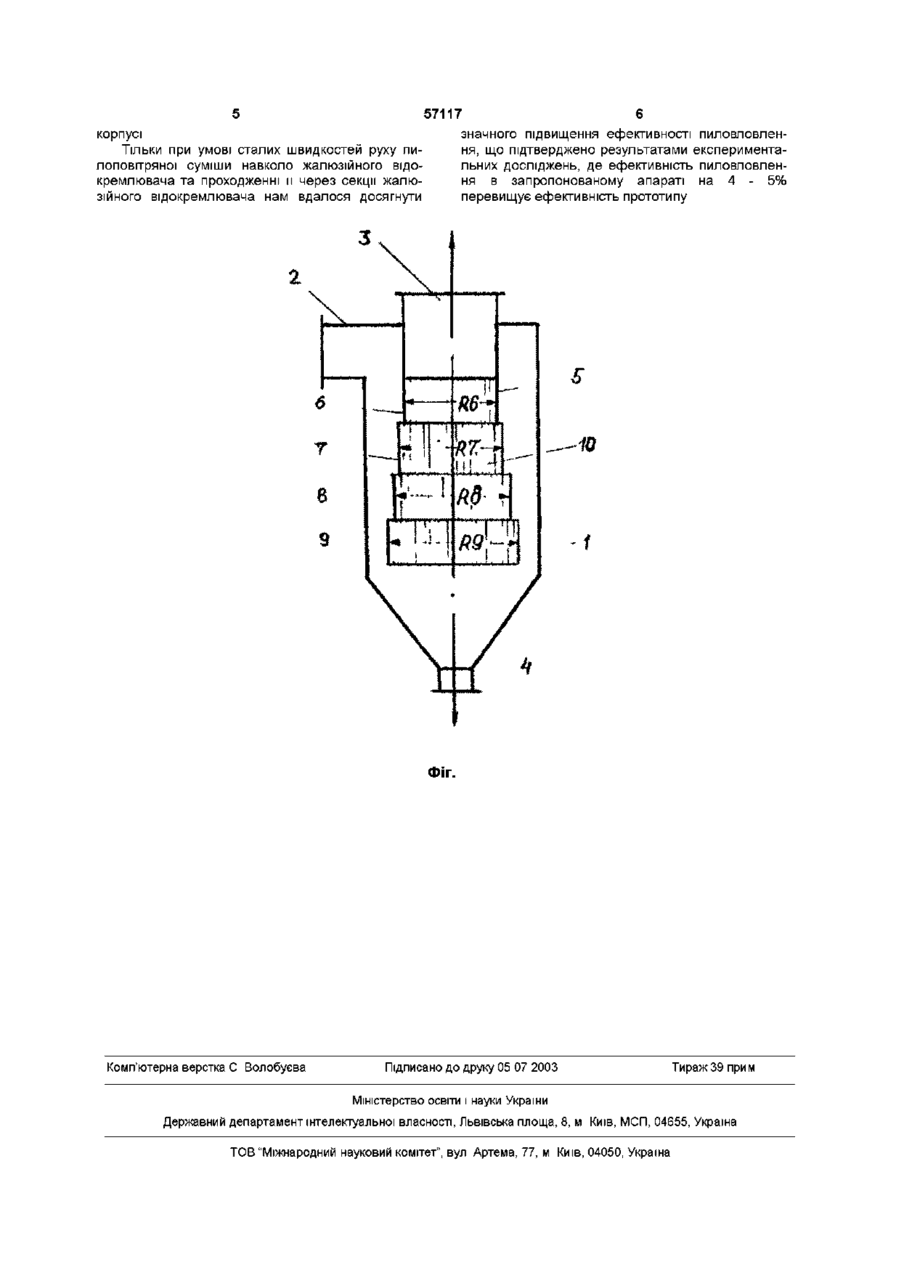

Секційний пиловловлювач, що складається з корпусу із тангенційним вхідним, осьовими вихідним і пиловипускним патрубками та чотирисекційним жалюзійним відокремлювачем, який відрізняється тим, що секції жалюзійного відокремлювача розташовані в одній радіальній площині і відношення радіусів кожної наступної секції до попередньої збільшується на 1/4 частину в напрямку до пиловипускного патрубка патрубок 6 Очищене повітря, яке проходить крізь жалюзійний відокремлювач 7, виводиться із апарата через вихідний патрубок 4 Недоліком цієї конструкції являється зменшення швидкості руху пилоповітряної суміші як в корпусі апарату навколо жалюзійного відокремлюча зверху вниз до пиловипускного патрубку, так і при проходженні її через жалюзійний відокремлювач, що негативно впливає на його ефективність В основу винаходу поставлене завдання створення такого секційного пиловловлювача, в якому вторинна очистка повітря від пилу при проходженні її через жалюзійний відокремлювач, відбувається в оптимальному режимі швидкість руху повітря через щілини між жалюзями відокремлювача і в корпусі навколо жалюзійного відокремлювача в напрямку до пиловипускного патрубка весь час залишається постійною за рахунок зменшення в тому ж напрямку відстані між корпусом апарата і жалюзійним відокремлювачем, що веде до збільшення ефективності пиловловлення Поставлене завдання вирішується тим, що в пиловловлювачі, що містить корпус з тангенційним вхідним, осьовими вихідним і пиловипускним патрубками та чотирьохсекційний жалюзійний відокремлювач відрізняється тим, що секції жалюзійного відокремлювача розташовані в одній радіальній площині і відношення радіусів кожної наступної секції до попередньої збільшується на О 1 Ю 57117 1/4 частину в напрямку до пиловипускного патрубку Суть винаходу полягає в збільшенні радіуса секцій жалюзійного відокремлювача зверху вниз на 1/4 від попередньої секції, що веде до зменшення відстані між корпусом і жалюзійним відокремлювачем, і як результат дає ПОСТІЙНІСТЬ ШВИД КОСТІ пилоповітряної суміші як при її обертовому русі в корпусі апарату, так і при проходженні через щілини між жалюзями відокремлювача, а це в свою чергу підвищує ефективність пиловловлення На Фіг показаний секційний пиловловлювач (загальний вигляд) Секційний пиловловлювач складається з корпусу 1, тангенційного вхідного патрубка 2, осьового патрубка виходу чистого повітря - вихідного патрубку 3, пиловипускного патрубка 4, жалюзійного відокремлювача 5, який складається з чотирьох секцій 6,7, 8, 9 Працює секційний пиловловлювач наступним чином Вхід пилоповітряної суміші здійснюється тангенційно в корпус 1 через патрубок 2, де вона гвинтоподібно рухається зверху вниз Після входу в апарат на потік діє відцентрова сіла, за рахунок якої відбувається пошарове розділення потоку, і до жалюзійного відокремлювача потік підходить розділеним на два біля стінки корпуса рухається грубодисперсний потік і навколо вихлопного патрубка -дрібнодисперсний Жалюзійний відокремлювач 5 являється другим ступенем очищення, при проходженні через нього проходить доочистка, вже пошарово розділеного потоку, від дрібнодисперсного пилу, а очищене повітря проходить через щілини його і виноситься з апарата через патрубок З Вторинна очистка повітря від пилу здійснюється послідовно у напрямку до пилевипускного патрубка при проходженні секцій 6, 7, 8 і 9 відокремлювача, відношення радіусів яких у цьому ж напрямку збільшується на 1/4, тобто °6 _ R7 R 7 _ RRE _ 1 8 R8 R9 4 і іл - приводить до того, що швидкість обертання пилоповітряної суміші навколо жалюзійного відокремлювача і при проходженні через щілини між жалюзями, залишається незмінною по всій довжині жалюзійного відокремлювача Повітря, що обертається навколо секції 6 жалюзійного відокремлювача 5, проходить скрізь щілини між жалюзями 10, здійснюючи при цьому різький поворот малого радіусу на кут більше 90°, але менше 180° Частинки пилу також здійснюють цей поворот, але завдяки силі інерції мають більший радіус повороту ніж повітря, і в результаті вони вдаряються об жалюзі 10, відбиваються від них і знову попадають в рухаючий потік Так здійснюється декілька відбивань від жалюзей 10 секції 6, частинки пилу або попадають в гвинтоподібний повітряний потік, який проходить вздовж секції 7 жалюзійного відокремлювача 5, і весь процес пиловиділення повторюється при русі пилоповітряної суміші вздовж секцій 7, 8, 9 жалюзійного відокремлювача 5 Об'єм повітря, яке проходить до кожної наступної секції зверху вниз зменшується його об'єм, який пройшов між жалюзями попередньої секції По мірі гвинтоподібного руху пилоповітряної суміші навколо жа люзійного відокремлювача 5 зверху вниз КІЛЬКІСТЬ повітря зменшується за рахунок виведення чистого повітря через щілини між пластинами кожної секції, а швидкість його обертання, а ВІДПОВІДНО І ШВИДКІСТЬ проходження через жалюзійний відокремлювач лишається постійною, що і веде до зменшення турбуляцм потоку, а ВІДПОВІДНО І ДО збільшення ефективності пиловловлення Через кожну секцію жалюзійного відокремлювача проходить певна КІЛЬКІСТЬ повітря через секцію 6 відокремлювача проходить максимально можлива КІЛЬКІСТЬ повітря з максимально можливою швидкістю До секції 7 підходить КІЛЬКІСТЬ повітря, яка зменшена на величину яка вже пройшла через секцію 6, тобто менша Це зменшення площі живого перерізу жалюзійного відокремлювача розраховане на ЕОМ таким чином, що при радіусі секції 9, швидкість проходження пилоповітряної суміші через неї дорівнює швидкостям проходження через секції 6, 7, 8 Для кожної секції визначається КІЛЬКІСТЬ повітря, яка має пройти через неї та визначається швидкість її проходження Нами проведені дослідження на експериментальному стенді Державного університета "Львівська політехніка" шість видів жалюзійних відокремлювачів з наступними збільшеннями відношення радіусів їх секцій 6, 7, 8, 9, в напрямку до с, , 1 1 1 1 1 Дані пиловипускного патрубка 1, — ,—, — ,—,— 2 3 4 5 6 випробувань приведені в таблиці 1 Таблиця 1 Результати експериментальних досліджень Відношення радіу- Ефективність пиловловлення, % сів секцій жалюзійного відокремлюРозмір пилу вача 5 50 = 32*10 ь м 5 50 = 50*10 ь м 1 96,5 98,2 1 96,4 97,6 2 1 96,6 97,8 3 1 97,4 98,9 ~А 1 96,2 96,8 5 1 95,2 96,1 6 Таким чином, при виконанні чотирьох секцій жалюзійного відокремлювача з радіусами, відношення яких (кожної попередньої секції до наступної в напрямку руху до пиловипускного патрубка) складає 1/4, являється оптимальним і призводить до збільшення ефективності пиловловлення Виконавши секції 6, 7, 8, 9 з радіусами відношення яких в напрямку до пиловипускного патрубка витримане як 1/4, дозволяє досягти швидкості руху пилоповітряної суміши в корпусі апарата 8 - 10м/с, а швидкості проходження через жалюзійний відокремлювач 4 - 5м/с і утримати їх сталими в усьому 57117 корпусі Тільки при умові сталих швидкостей руху пилоповітряної суміши навколо жалюзійного відокремлювача та проходженні и через секції жалюзійного відокремлювача нам вдалося досягнути 6 значного підвищення ефективності пиловловлення, що підтверджено результатами експериментальних досліджень, де ефективність пиловловлення в запропонованому апараті на 4 - 5% перевищує ефективність прототипу 2 6 т •тП fі пд г 8 9 і і Фіг. Комп'ютерна верстка С Волобуєва Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
