Пристрій безперервної регенерації і переробки волокон пачосів на шляпній чесальній машині

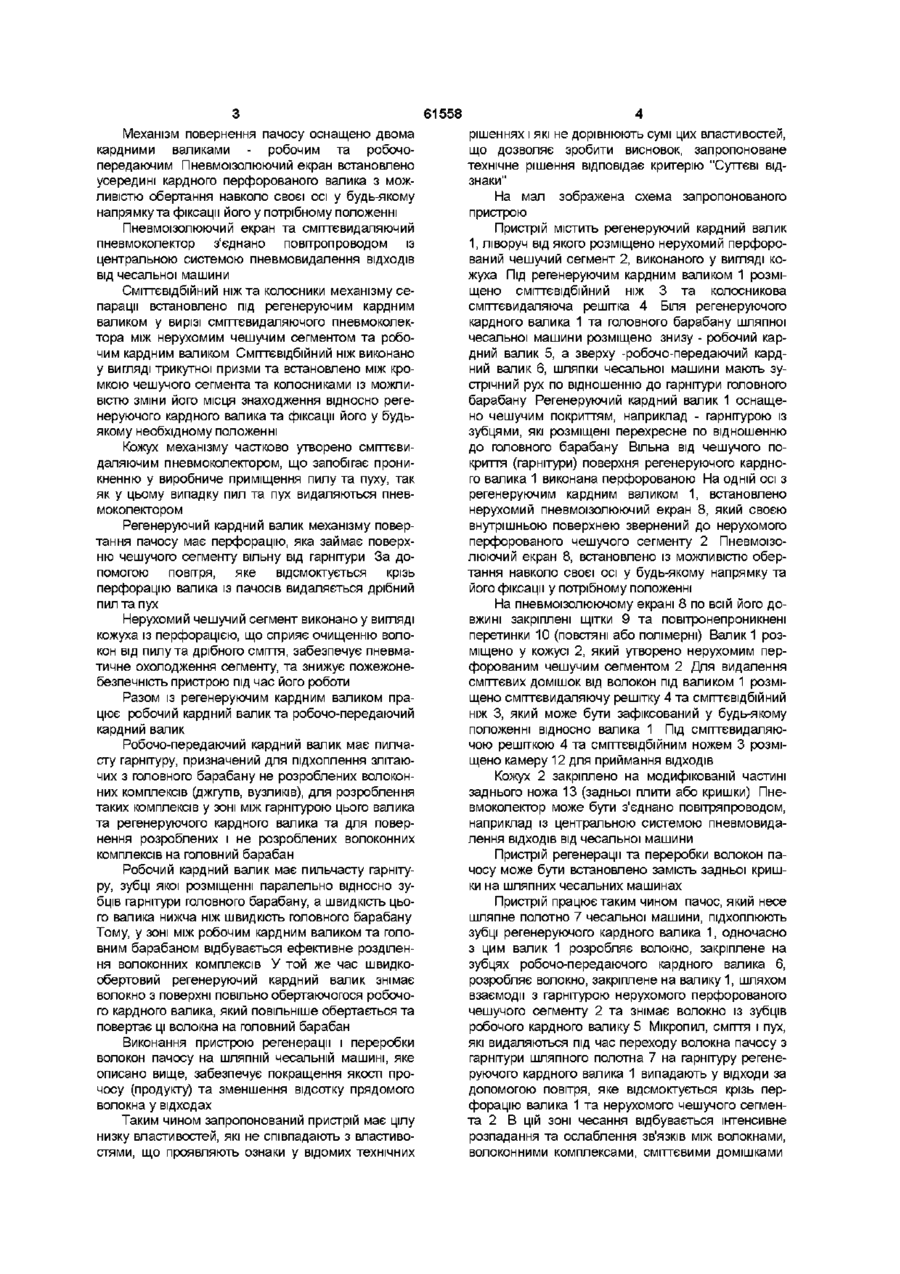

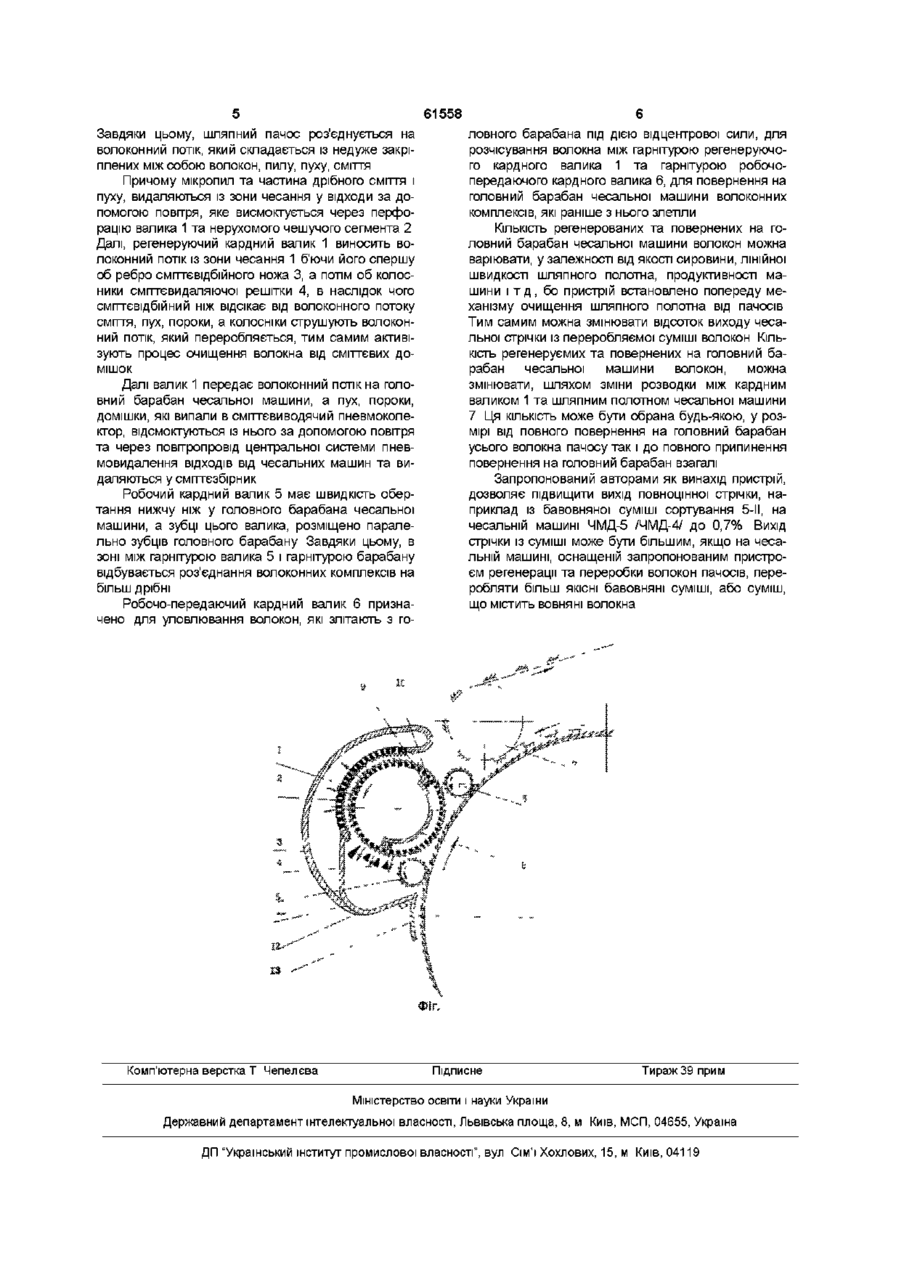

Пристрій безперервної регенерації і переробки волокон пачосів на шляпній чесальній машині, який містить механізм повернення пачосів, пиловидальний механізм, механізм сепарації і кожух, який відрізняється тим, що пристрій додатково оснащено механізмом запобігання скидання волокон з головного барабана шляпної чесальної машини у вигляді робочо-передавального кардного валика, механізмом додаткового розділення і очищення волоконних комплексів у вигляді робочого кардного валика, які установлені СПІВВІСНО з головним барабаном шляпної чесальної машини, механізмом додаткового пиловидалення та пневмоохолодження кожуха у вигляді перфорації кожуха, який займає поверхню чесального сегмента на якій немає гарнггури Винахід відноситься до текстильної промисловості, а саме до шляпних кардочесальних машин Відомо, ЩО існує пристрій безперервної регенерації пачосів до шляпної чесальної машини /див Регенерация шляпочных очосов ЦНИИТЭИЛлегпищемаш Текстильная промышленность Экспресс информация, 1985, №3/, який вміщує засіб очісування та механізм повернення пачосів Недоліками цього пристрою є відсутність можливостей для видалення мікропилу з пачосів, обумовлене конструкцією виконавчого механізму повернення пачосів, утворенням джгутів волокон, обумовлене пневматичним засобом транспортування регенерованих волокон до робочих органів чесальної машини, складність та великогабаритність конструкції, обумовлене наявністю стрічкоформуючого механізму та індивідуального вентилятора, відсутність можливості міняти об'єм регенерації пачосів, в залежності від якості суміші, режимів та умов роботи чесальної машини і т д , обумовлене конструктивним виконанням пристрою повернення очищених пачосів на гарнітуру головного барабану шляпної чесальної машини Недоліками цього технічного рішення є відсутність у зоні між регенеруючим кардним валиком та шляпками засобу для запобігання скидання нерозроблених комплексів волокон з головного барабану чесальної машини на шляпки, відсутність засобу зменшення КІЛЬКОСТІ нерозроблених комплексів волокна на головному барабані, висока пожежонебезпечність пристрою обумовлена відсутністю засобу охолодження кардної поверхні нерухомого чешучого сегменту Задачею винаходу є створення пристрою регенерації та переробки волокон пачосу на шляпній чесальній машині, в якому за рахунок конструктивних особливостей можливо було б покращити якість прочосу на шляпній чесальній машині та підвищити відсоток виходу прочосу з переробляємої сировини Це досягається тим, що у пристрої, який містить механізм повернення пачосів, пиловидаляючий механізм, механізм сепарації і кожух, додатково розміщується механізм запобігання скиданню волокон з головного барабану шляпної чесальної машини у вигляді передаючого кардного валика, механізм додаткового розділення і очищення волоконних комплексів у вигляді робочого кардного За прототип прийнято пристрій безперервної регенерації та переробки волокон пачосів на чесальній машині /див Ресурсосберегающие технологии Тематический сборник науч трудов/ Отв за выпуск Г С Сарибеков - К ІСДО, 1993 -152 с Цей пристрій містить механізм сепарації та смптєвидаляючий засіб Пристрій забезпечує очищення пачосів за допомогою нерухомого чешучого сегмента, колосників та ножа, які призначені для видалення сміттєвих домішок, та коротких волокон, валика, які установлені СПІВВІСНО З ГОЛОВНИМ бара баном шляпної чесальної машини, механізмом додаткового пиловидалення та пневмоохолодження кожуха у вигляді перфорації кожуха, яка займає поверхню чешучого сегменту, вільну від гарнітури 00 ю ю (О 61558 Механізм повернення пачосу оснащено двома кардними валиками - робочим та робочопередаючим Пневмоізолюючий екран встановлено усередині кардного перфорованого валика з можливістю обертання навколо своєї осі у будь-якому напрямку та фіксації його у потрібному положенні Пневмоізолюючий екран та сміттєвидаляючий пнев мо колектор з'єднано повітропроводом із центральною системою пневмовидалення ВІДХОДІВ ВІД чесальної машини Смптєвідбіинии ніж та колосники механізму сепарації встановлено під регенеруючим кардним валиком у вирізі сміттєвидаляючого пневмоколектора між нерухомим чешучим сегментом та робочим кардним валиком Смптєвідбіинии ніж виконано у вигляді трикутної призми та встановлено між кромкою чешучого сегмента та колосниками із можливістю зміни його місця знаходження відносно регенеруючого кардного валика та фіксації його у будьякому необхідному положенні Кожух механізму частково утворено смптєвидаляючим пневмоколектором, що запобігає проникненню у виробниче приміщення пилу та пуху, так як у цьому випадку пил та пух видаляються пневмоколектором Регенеруючий кардний валик механізму повертання пачосу має перфорацію, яка займає поверхню чешучого сегменту вільну від гарнітури За допомогою повггря, яке відсмоктується крізь перфорацію валика із пачосів видаляється дрібний пил та пух Нерухомий чешучий сегмент виконано у вигляді кожуха із перфорацією, що сприяє очищенню волокон від пилу та дрібного смптя, забезпечує пневматичне охолодження сегменту, та знижує пожежонебезпечність пристрою під час його роботи Разом із регенеруючим кардним валиком працює робочий кардний валик та робочо-передаючий кардний валик Робочо-передаючий кардний валик має пилчасту гарнітуру, призначений для підхоплення злітаючих з головного барабану не розроблених волоконних комплексів (джгутів, вузликів), для розроблення таких комплексів у зоні між гарнітурою цього валика та регенеруючого кардного валика та для повернення розроблених і не розроблених волоконних комплексів на головний барабан Робочий кардний валик має пильчасту гарнітуру, зубці якої розміщенні паралельно відносно зубців гарнітури головного барабану, а швидкість цього валика нижча ніж швидкість головного барабану Тому, у зоні між робочим кардним валиком та головним барабаном відбувається ефективне розділення волоконних комплексів У той же час швидкообертовий регенеруючий кардний валик знімає волокно з поверхні повільно обертаючогося робочого кардного валика, який повільніше обертається та повертає ці волокна на головний барабан Виконання пристрою регенерації і переробки волокон пачосу на шляпній чесальній машині, яке описано вище, забезпечує покращення якості прочосу (продукту) та зменшення відсотку прядомого волокна у відходах Таким чином запропонований пристрій має цілу низку властивостей, які не співпадають з властивостями, що проявляють ознаки у відомих технічних рішеннях і які не дорівнюють сумі цих властивостей, що дозволяє зробити висновок, запропоноване технічне рішення відповідає критерію "Суттєві відзнаки" На мал зображена схема запропонованого пристрою Пристрій містить регенеруючий кардний валик 1, ліворуч від якого розміщено нерухомий перфорований чешучий сегмент 2, виконаного у вигляді кожуха Під регенеруючим кардним валиком 1 розміщено смптєвідбіинии ніж 3 та колосникова смптєвидаляюча решітка 4 Біля регенеруючого кардного валика 1 та головного барабану шляпної чесальної машини розміщено знизу - робочий кардний валик 5, а зверху -робочо-передаючий кардний валик 6, шляпки чесальної машини мають зустрічний рух по відношенню до гарнітури головного барабану Регенеруючий кардний валик 1 оснащено чешучим покриттям, наприклад - гарнггурою із зубцями, які розміщені перехресне по відношенню до головного барабану Вільна від чешучого покриття (гарнітури) поверхня регенеруючого кардного валика 1 виконана перфорованою На одній осі з регенеруючим кардним валиком 1, встановлено нерухомий пневмоізолюючий екран 8, який своєю внутрішньою поверхнею звернений до нерухомого перфорованого чешучого сегменту 2 Пневмоізолюючий екран 8, встановлено із можливістю обертання навколо своєї осі у будь-якому напрямку та його фіксації у потрібному положенні На пневмоізолюючому екрані 8 по всій його довжині закріплені щітки 9 та повітронепроникнені перетинки 10 (повстяні або полімерні) Валик 1 розміщено у кожусі 2, який утворено нерухомим перфорованим чешучим сегментом 2 Для видалення смптєвих домішок від волокон під валиком 1 розміщено смптєвидаляючу решітку 4 та смптєвідбіинии ніж 3, який може бути зафіксований у будь-якому положенні відносно валика 1 Під сміттє видаляючою решіткою 4 та сміттєвідбійним ножем 3 розміщено камеру 12 для приймання ВІДХОДІВ Кожух 2 закріплено на модифікованій частині заднього ножа 13 (задньої плити або кришки) Пневмоколектор може бути з'єднано повітряпроводом, наприклад із центральною системою пневмовидалення ВІДХОДІВ від чесальної машини Пристрій регенерації та переробки волокон пачосу може бути встановлено замість задньої кришки на шляпних чесальних машинах Пристрій працює таким чином пачос, який несе шляпне полотно 7 чесальної машини, підхоплюють зубці регенеруючого кардного валика 1, одночасно з цим валик 1 розробляє волокно, закріплене на зубцях робочо-передаючого кардного валика 6, розробляє волокно, закріплене на валику 1, шляхом взаємодії з гарнітурою нерухомого перфорованого чешучого сегменту 2 та знімає волокно із зубців робочого кардного валику 5 Мікропил, сміття і пух, які видаляються під час переходу волокна пачосу з гарнггури шляпного полотна 7 на гарнітуру регенеруючого кардного валика 1 випадають у відходи за допомогою повітря, яке відсмоктується крізь перфорацію валика 1 та нерухомого чешучого сегмента 2 В цій зоні чесання відбувається інтенсивне розпадання та ослаблення зв'язків між волокнами, волоконними комплексами, сміттєвими домішками 61558 Завдяки цьому, шляпний пачос роз'єднується на волоконний потік, який складається із недуже закріплених між собою волокон, пилу, пуху, сміття Причому мікропил та частина дрібного сміття і пуху, видаляються із зони чесання у відходи за допомогою повітря, яке висмоктується через перфорацію валика 1 та нерухомого чешучого сегмента 2 Далі, регенеруючий кардний валик 1 виносить волоконний потік із зони чесання 1 б'ючи його спершу об ребро с мптє відбій ного ножа 3, а потім об колосники сміттєвидаляючої решітки 4, в наслідок чого смптєвідбійний ніж відсікає від волоконного потоку смптя, пух, пороки, а колосніки струшують волоконний потік, який переробляється, тим самим активізують процес очищення волокна від сміттєвих домішок Далі валик 1 передає волоконний потік на головний барабан чесальної машини, а пух, пороки, домішки, які випали в сміттєвиводячий пневмоколектор, відсмоктуються із нього за допомогою повітря та через повггропровід центральної системи пневмовидалення ВІДХОДІВ ВІД чесальних машин та видаляються у сміттєзбірник Робочий кардний валик 5 має швидкість обертання нижчу ніж у головного барабана чесальної машини, а зубці цього валика, розміщено паралельно зубців головного барабану Завдяки цьому, в зоні між гарнітурою валика 5 і гарнітурою барабану відбувається роз'єднання волоконних комплексів на більш дрібні Робочо-передаючий кардний валик 6 призначено для уловлювання волокон, які злітають з го Комп'ютерна верстка Т Чепелєва ловного барабана під дією відцентрової сили, для розчісування волокна між гарнітурою регенеруючого кардного валика 1 та гарнітурою робочопередаючого кардного валика 6, для повернення на головний барабан чесальної машини волоконних комплексів, які раніше з нього злетіли КІЛЬКІСТЬ регенерованих та повернених на го ловний барабан чесальної машини волокон можна варіювати, у залежності від якості сировини, лінійної швидкості шляпного полотна, продуктивності машини і т д , бо пристрій встановлено попереду механізму очищення шляпного полотна від пачосів Тим самим можна змінювати відсоток виходу чесальної стрічки із переробляємої суміші волокон КІЛЬКІСТЬ регенеруємих та повернених на головний барабан чесальної машини волокон, можна змінювати, шляхом зміни розводки між кардним валиком 1 та шляпним полотном чесальної машини 7 Ця КІЛЬКІСТЬ може бути обрана будь-якою, у розмірі від повного повернення на головний барабан усього волокна пачосу так і до повного припинення повернення на головний барабан взагалі Запропонований авторами як винахід пристрій, дозволяє підвищити вихід повноцінної стрічки, наприклад із бавовняної суміші сортування 5-ІІ, на чесальній машині ЧМД-5 /ЧМД-4/ до 0,7% Вихід стрічки із суміші може бути більшим, якщо на чесальній машині, оснащеній запропонованим пристроєм регенерації та переробки волокон пачосів, переробляти більш ЯКІСНІ бавовняні суміші, або суміш, що містить вовняні волокна Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
