Пристрій для укладання рулонних гідроізоляційних матеріалів

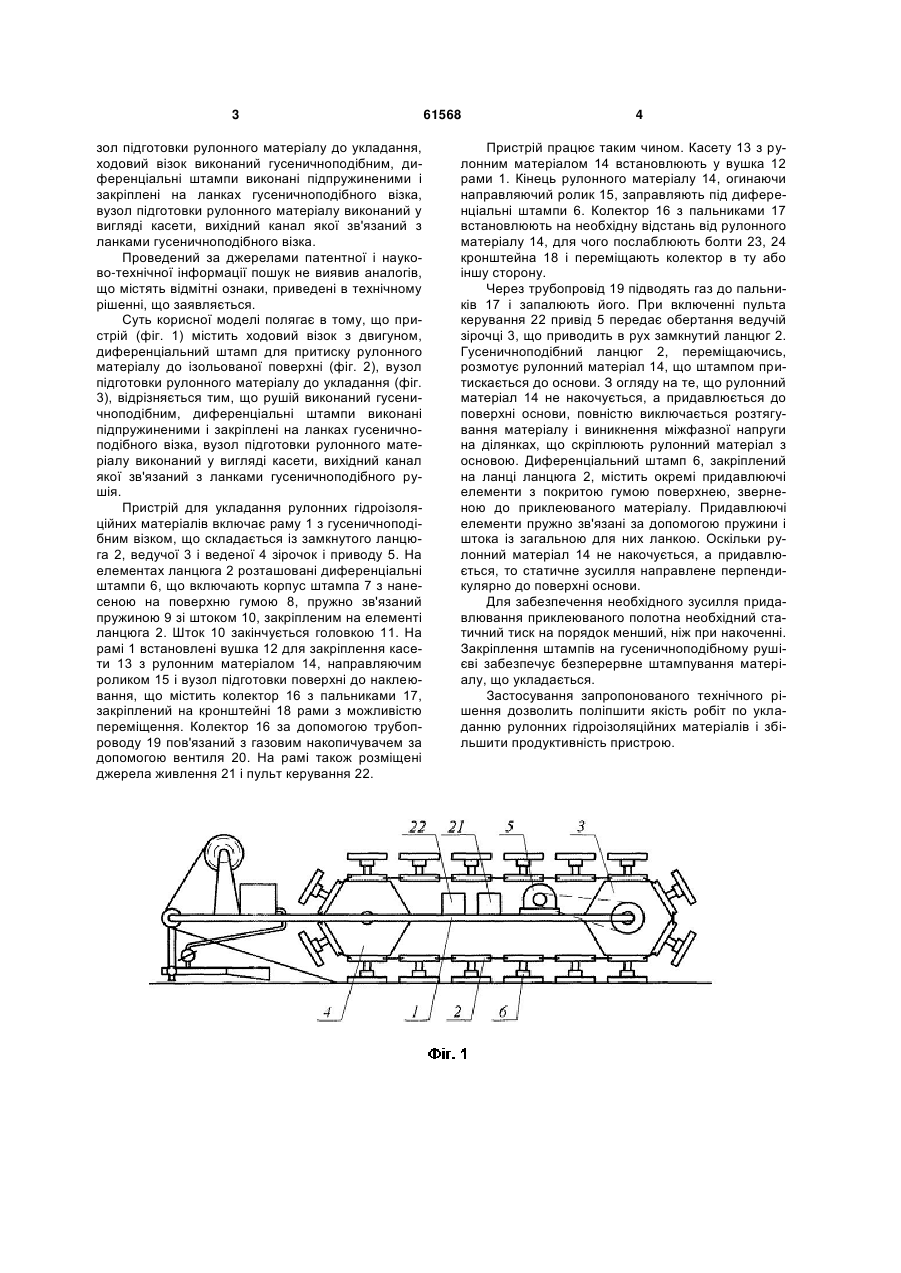

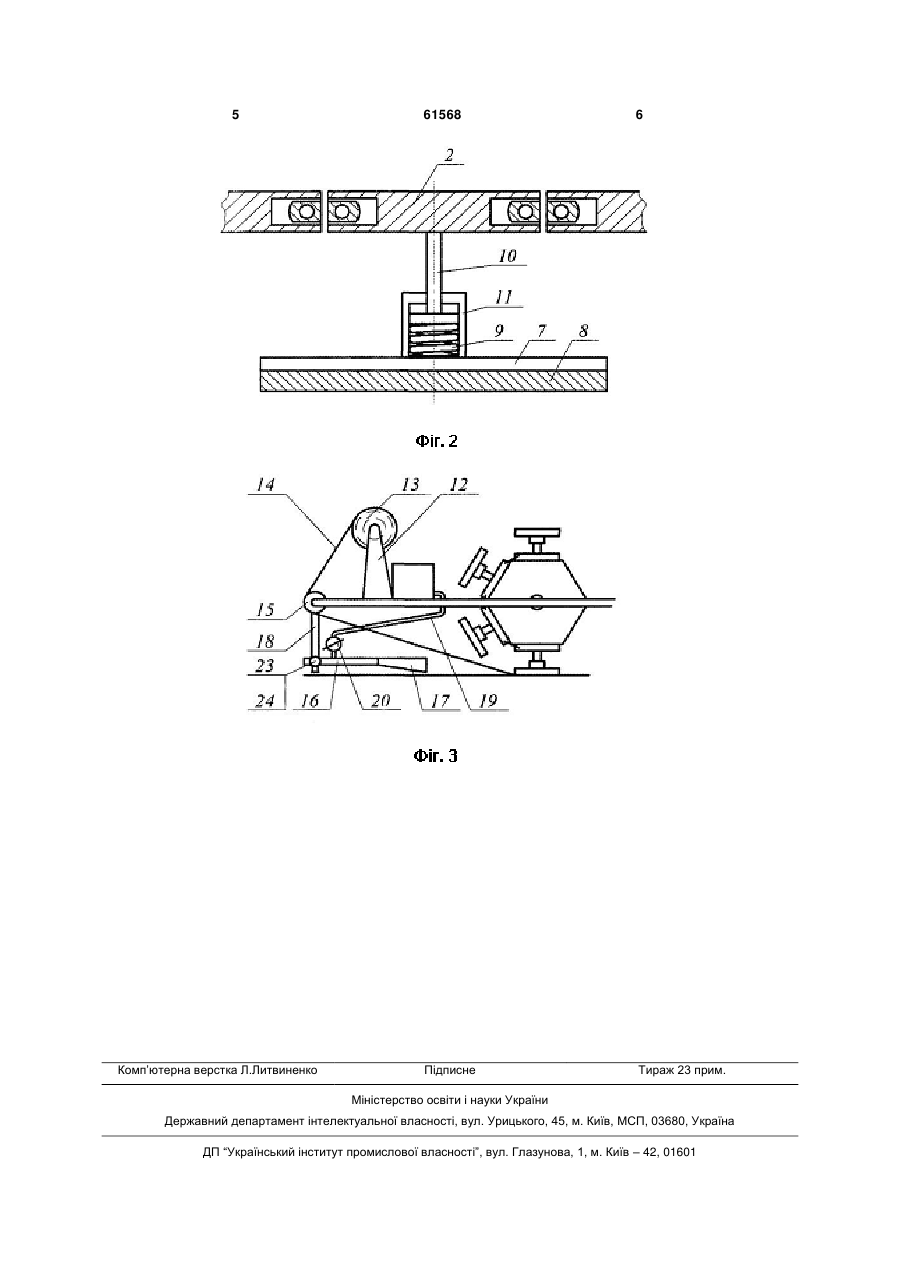

1. Пристрій для укладання рулонних гідроізоляційних матеріалів, що включає ходовий візок з 3 зол підготовки рулонного матеріалу до укладання, ходовий візок виконаний гусеничноподібним, диференціальні штампи виконані підпружиненими і закріплені на ланках гусеничноподібного візка, вузол підготовки рулонного матеріалу виконаний у вигляді касети, вихідний канал якої зв'язаний з ланками гусеничноподібного візка. Проведений за джерелами патентної і науково-технічної інформації пошук не виявив аналогів, що містять відмітні ознаки, приведені в технічному рішенні, що заявляється. Суть корисної моделі полягає в тому, що пристрій (фіг. 1) містить ходовий візок з двигуном, диференціальний штамп для притиску рулонного матеріалу до ізольованої поверхні (фіг. 2), вузол підготовки рулонного матеріалу до укладання (фіг. 3), відрізняється тим, що рушій виконаний гусеничноподібним, диференціальні штампи виконані підпружиненими і закріплені на ланках гусеничноподібного візка, вузол підготовки рулонного матеріалу виконаний у вигляді касети, вихідний канал якої зв'язаний з ланками гусеничноподібного рушія. Пристрій для укладання рулонних гідроізоляційних матеріалів включає раму 1 з гусеничноподібним візком, що складається із замкнутого ланцюга 2, ведучої 3 і веденої 4 зірочок і приводу 5. На елементах ланцюга 2 розташовані диференціальні штампи 6, що включають корпус штампа 7 з нанесеною на поверхню гумою 8, пружно зв'язаний пружиною 9 зі штоком 10, закріпленим на елементі ланцюга 2. Шток 10 закінчується головкою 11. На рамі 1 встановлені вушка 12 для закріплення касети 13 з рулонним матеріалом 14, направляючим роликом 15 і вузол підготовки поверхні до наклеювання, що містить колектор 16 з пальниками 17, закріплений на кронштейні 18 рами з можливістю переміщення. Колектор 16 за допомогою трубопроводу 19 пов'язаний з газовим накопичувачем за допомогою вентиля 20. На рамі також розміщені джерела живлення 21 і пульт керування 22. 61568 4 Пристрій працює таким чином. Касету 13 з рулонним матеріалом 14 встановлюють у вушка 12 рами 1. Кінець рулонного матеріалу 14, огинаючи направляючий ролик 15, заправляють під диференціальні штампи 6. Колектор 16 з пальниками 17 встановлюють на необхідну відстань від рулонного матеріалу 14, для чого послаблюють болти 23, 24 кронштейна 18 і переміщають колектор в ту або іншу сторону. Через трубопровід 19 підводять газ до пальників 17 і запалюють його. При включенні пульта керування 22 привід 5 передає обертання ведучій зірочці 3, що приводить в рух замкнутий ланцюг 2. Гусеничноподібний ланцюг 2, переміщаючись, розмотує рулонний матеріал 14, що штампом притискається до основи. З огляду на те, що рулонний матеріал 14 не накочується, а придавлюється до поверхні основи, повністю виключається розтягування матеріалу і виникнення міжфазної напруги на ділянках, що скріплюють рулонний матеріал з основою. Диференціальний штамп 6, закріплений на ланці ланцюга 2, містить окремі придавлюючі елементи з покритою гумою поверхнею, зверненою до приклеюваного матеріалу. Придавлюючі елементи пружно зв'язані за допомогою пружини і штока із загальною для них ланкою. Оскільки рулонний матеріал 14 не накочується, а придавлюється, то статичне зусилля направлене перпендикулярно до поверхні основи. Для забезпечення необхідного зусилля придавлювання приклеюваного полотна необхідний статичний тиск на порядок менший, ніж при накоченні. Закріплення штампів на гусеничноподібному рушієві забезпечує безперервне штампування матеріалу, що укладається. Застосування запропонованого технічного рішення дозволить поліпшити якість робіт по укладанню рулонних гідроізоляційних матеріалів і збільшити продуктивність пристрою. 5 Комп’ютерна верстка Л.Литвиненко 61568 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
